三维建模时经常需要根据作图平面切换用户坐标系(UCS)。由于 CAD 的三个坐标轴彼此垂直,只要任意指定原点、X 轴与 Y 轴方向即可建立新的 UCS;也可借助 UCS 工具栏按轴旋转坐标轴。以下为两种常用方式。

1. 输入 UCS,进入坐标系设置状态。

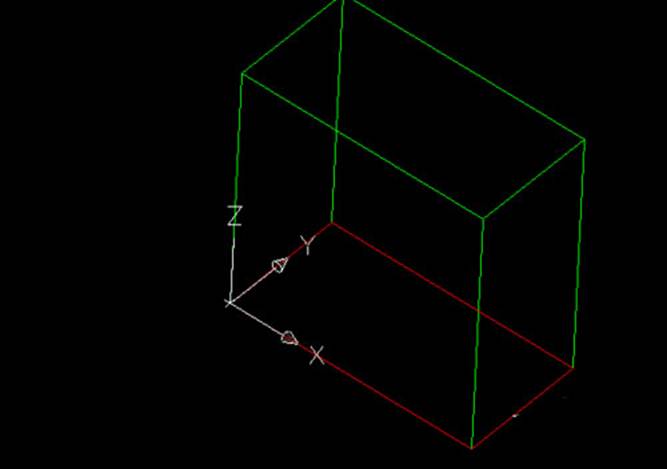

2. 输入数字 3,然后依次点击模型的原点,捕捉 X 轴方向,再捕捉 Y 轴方向,回车确认,即可完成 UCS 坐标轴的变换。

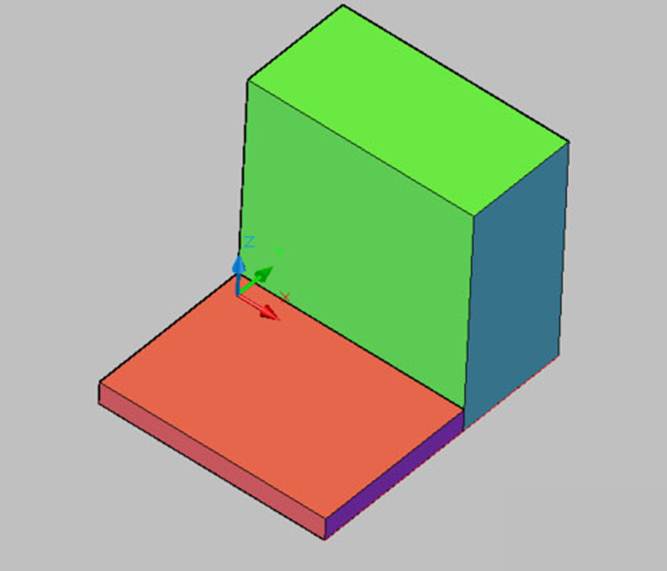

3. 变换完成后,即可在新的 XY 平面内绘制草图、继续建模,或在其中进行尺寸标注等操作。

4. 也可利用软件自带的工具图标变换坐标轴:在任意工具栏点击鼠标右键,勾选 UCS 以调出 UCS 工具栏。

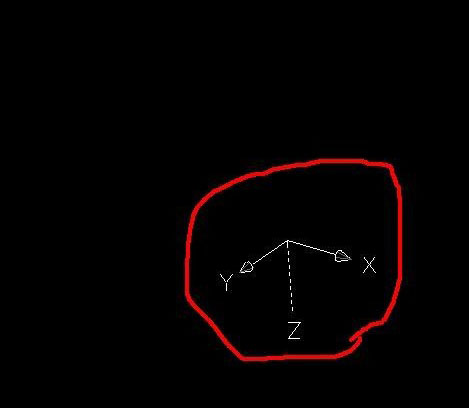

5. 选择 X 轴旋转图标并点击,系统提示指定绕 X 轴旋转 90°,默认按逆时针方向旋转。
6. 按回车后即可看到绕 X 轴旋转 90° 的效果。Y 轴与 Z 轴的旋转方法相同。

掌握三点建系与按轴旋转两种 UCS 变换方式,可为三维建模提供灵活可靠的作图基准。
