马路边花池平面图由平行的池壁直线、内部结构线与两侧圆弧构成,配合线性与半径标注即可完成。其绘图过程以直线、修剪、圆弧与标注命令为主,适合初学者训练基本图元与标注的综合运用。

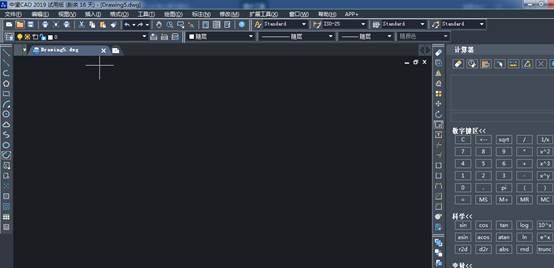

1. 打开中望CAD,进入操作界面。

2. 在界面左侧找到直线工具。

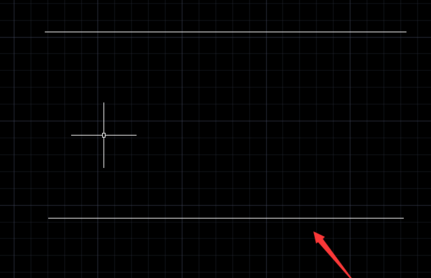

3. 使用直线工具在绘图区绘制两条平行的直线,作为花池的两条侧边。

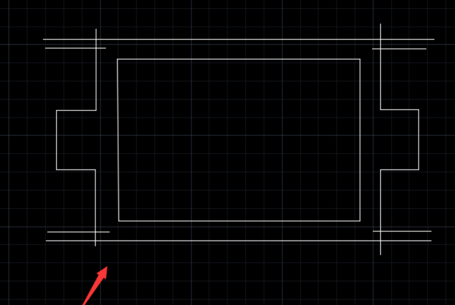

4. 再使用直线工具画出花池的内部结构。

5. 在右侧找到修剪命令。

6. 选择修剪命令,删除多余的线;随后在左侧找到圆弧工具。

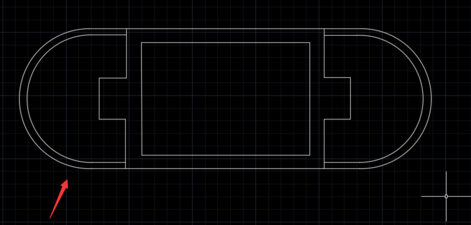

7. 使用圆弧工具在花池两侧分别画出圆弧,形成圆角轮廓。

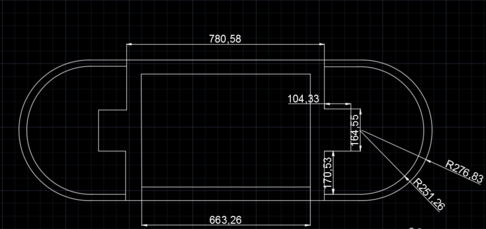

8. 在标注菜单中找到线性标注选项,对直线部分进行标注;再找到半径标注,对圆弧进行标注。至此,马路花池平面图绘制完成。

该绘制方法以简洁的直线与圆弧表达结构,并配合线性与半径标注,可作市政与景观平面图的常用图元。
