液晶电视立面图由屏幕、外框与音箱等部分组成,可通过矩形、偏移、填充与文字命令加以构建。掌握其绘制方法,是完成室内立面设计的基础技能之一。以下为具体步骤。

1. 调用矩形命令,绘制尺寸为 1320×740 的矩形,并调用直线命令在其中绘制辅助线段。
2. 继续调用矩形命令,绘制尺寸为 1060×610 的矩形并移动到居中位置;再用偏移命令将矩形向内偏移 5,形成屏幕边框。

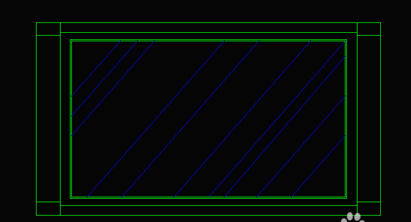

3. 调用直线与偏移命令,在矩形中绘制斜向线段,作为后续填充的参考。

4. 对斜线段区域执行填充(采用 AR-SAND 图案),然后删除斜线段,形成屏幕的网纹质感。

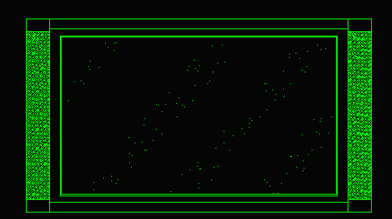

5. 继续调用填充功能,对矩形两侧对称填充,以表现左右音箱。

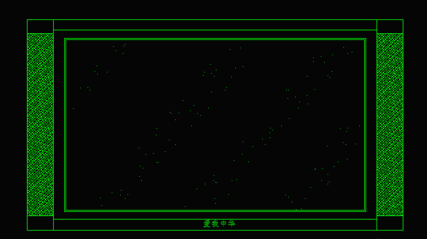

6. 调用文字命令输入电视品牌,并移动到相应位置,液晶电视立面图即绘制完成。

该绘制手法以矩形轮廓加区域填充为主,简洁而实用,适用于室内立面图的快速表达。
