六连环是由六个圆环相互连接构成的对称图案,其绘制思路是:以一个大圆为定位基准,利用辅助半径线与环形阵列确定各环位置,再经修剪得到环扣效果。以下为中望CAD 2019中的操作流程。

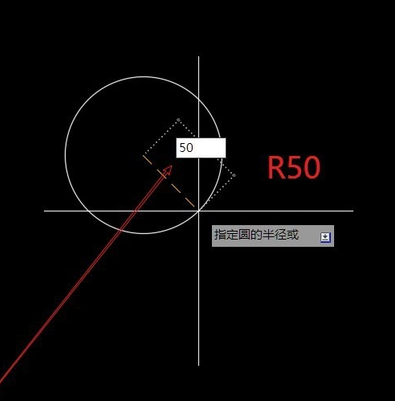

1. 用圆命令(C)绘制一个半径 R50 的大圆。

2. 用直线命令(L)绘制一条垂直的半径辅助线,再用环形阵列将辅助线阵列 6 次,以供定位各环节点。

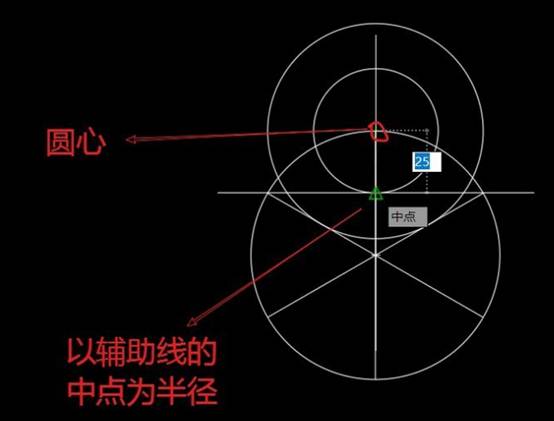

3. 在 R50 圆与某条辅助线的交点上,画一个与该辅助线相切的圆;再以同一圆心,画一个以辅助线中心为半径的圆。

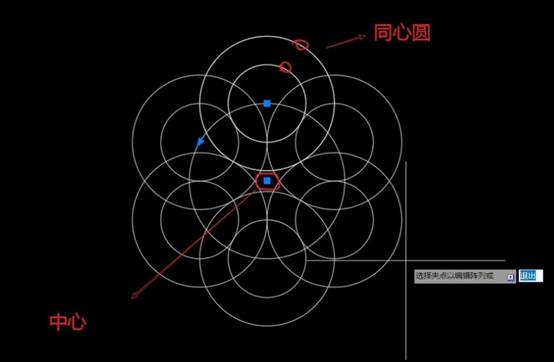

4. 删除辅助线,用环形阵列命令,将新绘的两个同心圆以 R50 的圆心为中心阵列 6 次。

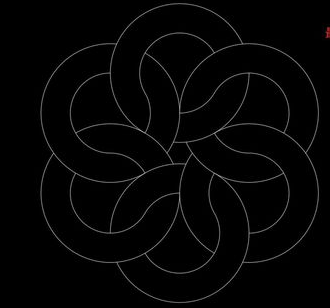

5. 用修剪命令(TR)将圆修剪成相互扣接的形状;删除 R50 大圆后,再进一步修剪至所需形态。

6. 绘出中心圆并标注尺寸,六连环即绘制完成。

该方法以“辅助线定位—阵列—修剪”构成主体,可推广到多环、多链等一类对称组合图形的绘制。
