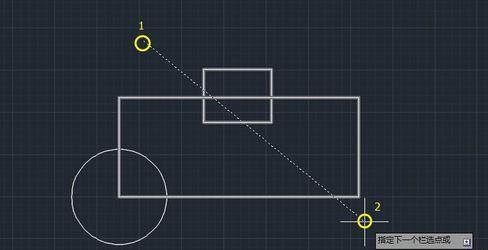

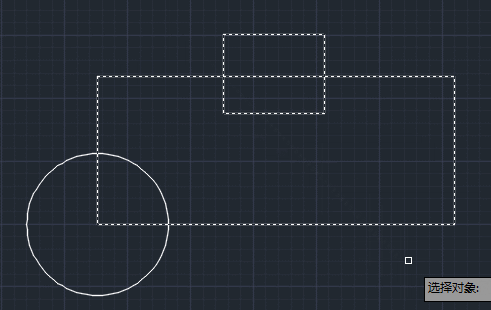

TRIM(修剪)命令是 CAD 编辑图形时的高频指令,其子选项栏选(F)、窗交(C)、投影(P)、边(E)、删除(R)、放弃(U)配合使用,可在复杂图形中精确指定待修剪对象。其中栏选与窗交属于两种不同的对象选取方式,理解其差异是正确完成修剪的前提。

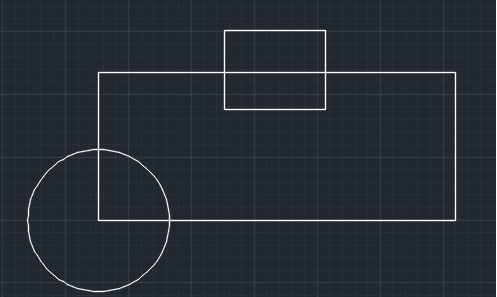

1. 启动软件,绘制若干简单图形作为演示对象。

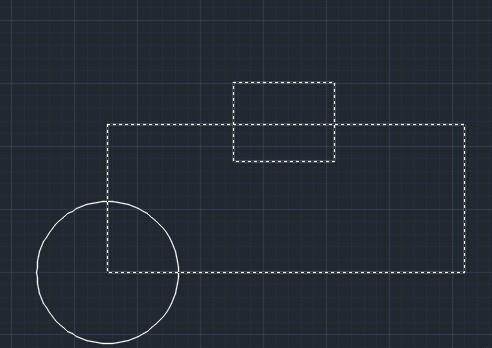

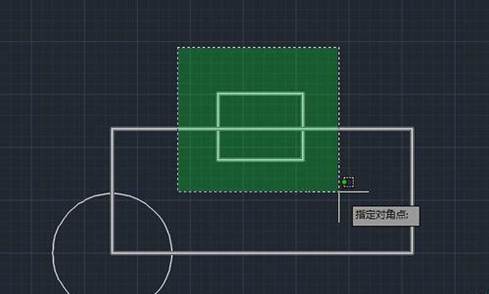

值得强调的是,以上两种方式的差异应在“先调用命令、后用选项选取”的顺序下才能完整体现。若先选中对象再点击修剪并输入 c,则拉矩形时仅相交部分会被选中、且选中对象会被直接删除,这种既选取又删除的联动易造成误剪,建议避免使用。
