三维建模是 CAD 应用的重要方向之一。中望CAD(ZWCAD)同时支持二维制图与三维实体构建,借助旋转、圆角、阵列与渲染等命令,可将简单的平面图形转化为具有真实感的立体模型。本文以橄榄球为例,演示由二维平面生成三维实体的完整流程。

1. 启动软件并新建图纸,绘制一个椭圆与一条直线,作为后续建模的基本参照。

2. 执行“剪切—面域”操作,将二维轮廓转换为可用于三维运算的面域对象。

3. 输入命令 revolve,将面域绕指定的旋转轴旋转 90°,生成实体基础造型。

4. 输入命令 fillet,对实体棱边执行圆角处理,使外形趋于平滑圆润。

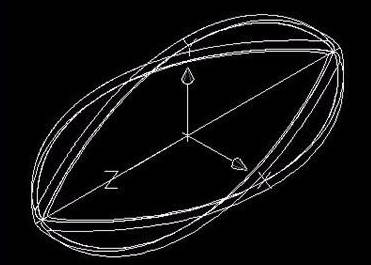

5. 执行阵列操作,形成沿球体规则分布的凸起纹理。此时需留意用户坐标系(UCS)的当前状态,确保阵列分布符合预期。

6. 完成阵列后,可进入渲染并将视图切换至适宜角度,查看最终效果。

以上为利用中望CAD绘制三维橄榄球的基本流程,宜在实际操作中根据造型需求微调旋转角度、圆角半径与阵列参数。
