在 CAD 中,将多个图形对象组合为整体可显著提高绘图与复用效率。实现该目标的两种主要途径是写块(WBLOCK,快捷键 W)与块定义(BLOCK,快捷键 B)。前者将所选对象输出为独立的外部图形文件,既可在当前图中使用,也可插入到其他图形中;后者所建立的块仅存储于当前文件中,不独立成文件,无法直接插入到其他图形,只能通过带基点复制后粘贴到其他图形文件。无论采用何种方式,块的构建都绕不开单位设定的问题。

以下通过实例说明单位设定与否对最终块形态的影响。

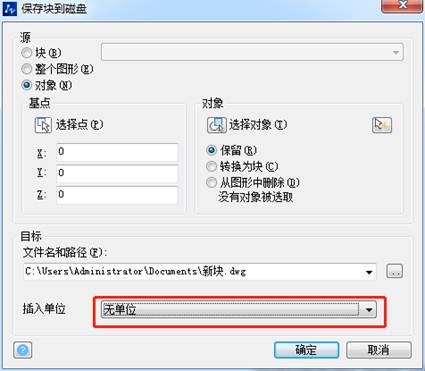

1. 输入命令 W,打开写块提示对话框。

2. 选择“无单位”选项时,写出的块与源图形的尺寸规格保持一致。

3. 再次输入 W 命令,将单位设定为“毫米”后写出块。

4. 将上述按毫米单位写出的块插入至另一图形后,观察其显示效果。

由结果可见,设定不同的插入单位后,插入图块的尺寸规格发生了明显变化——当插入单位与目标图形单位不一致时,块会依据换算因子被按比例缩放。该规律同样适用于块定义(BLOCK)方式。

综上,建议在创建块时明确统一单位设定,以免在跨图形插入时出现尺寸失真。
