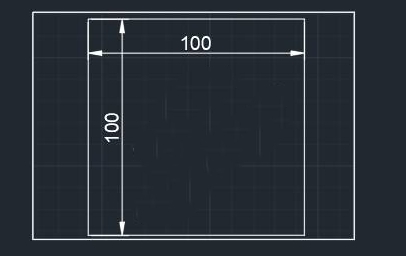

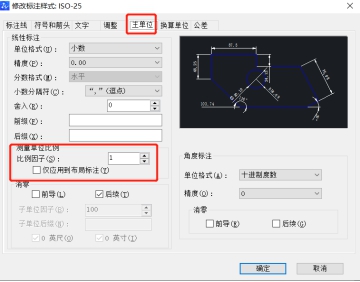

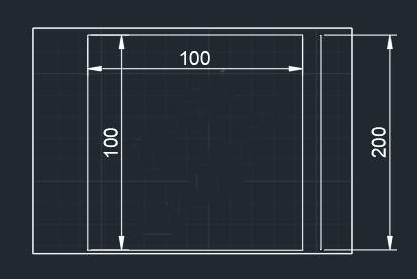

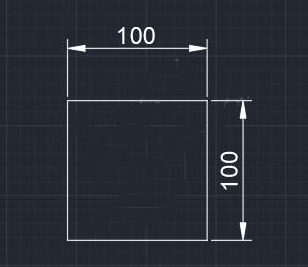

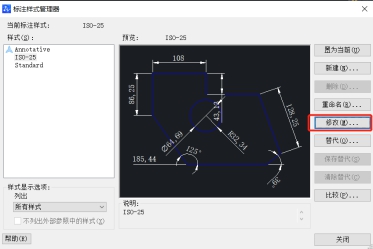

在使用布局出图时,有时会遇到相同长度的线段标注尺寸不一致的问题。本文以实例说明该现象的成因及修正方法。一、问题重现在模型空间绘制一个100×100的矩形,打开布局,插入A4图框,建立视口并将矩形放入其中。由于图形相对图框较小,将视口比例修改为2:1,即图形放大两倍。退出视口后,对右侧另行绘制的同长线段进行标注,发现尺寸显示为原值的两倍。二、原因分析该现象源于标注的自动适应机制:视口内的标注尺寸不随视口比例变化,而视口外图形上的标注则自动按比例显示,从而出现同一线段两种尺寸的结果。三、修正方法打开…
制图过程中,由于复制、粘贴或捕捉误差,常会出现两条线段完全重叠的情况。虽然肉眼难以察觉,但重叠对象会影响后续编辑与出图。本文介绍利用overkill命令删除重复线段的方法,并说明公差参数的作用。一、调用overkill命令在命令行输入overkill,按提示拖动选框选择对象,回车后弹出删除重复对象对话框。二、调整公差参数直接单击确定时,系统可能识别出两条直线但未将其删除,这是精度设置导致的:在程序看来,两条线段端点并不完全重合。此时应增大公差数值,使系统将近似重合的对象视为重复。调整公差后重新执…

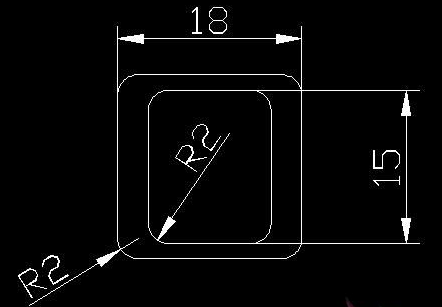

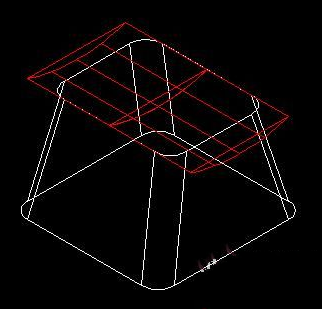

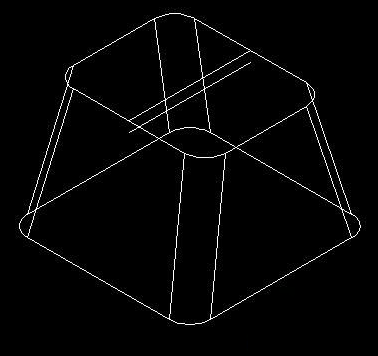

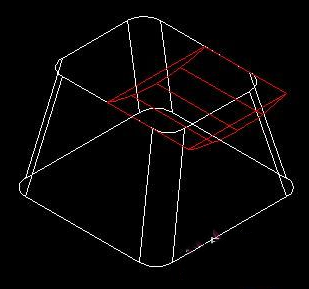

键盘是办公与绘图场景中的常用设备,其键帽外形规整且带有文字标记,适合作为三维建模的综合练习对象。本文介绍使用中望CAD绘制键盘帽的完整流程。一、绘制键帽平面图打开CAD软件,先绘制键盘帽的平面轮廓图。二、转换视图并调整位置将视图切换为西南等轴测视图,把上方的方形部分沿Z方向向上移动12个单位。三、放样处理在菜单栏选择绘图、建模、放样,选择仅横截面选项,在对话框中选择直纹方式,生成键帽的侧面。四、绘制导向圆弧绕X轴将UCS旋转90度,绘制直线连接上方方形的中点并向下偏移1个单位;利用ARC命令将偏…

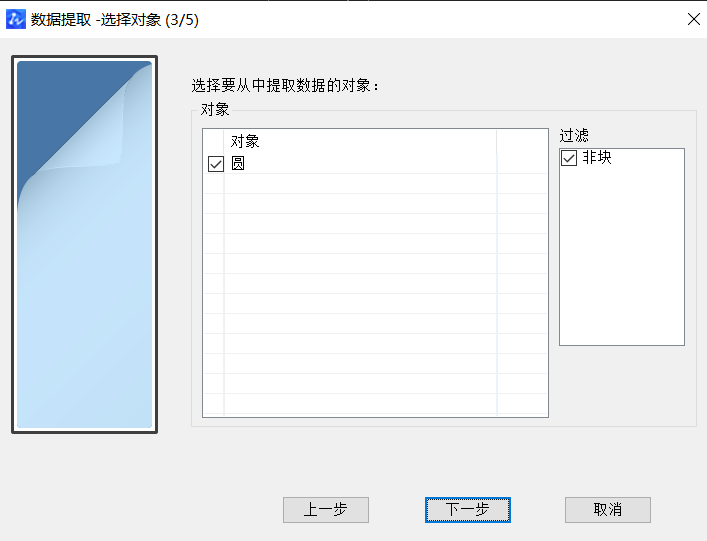

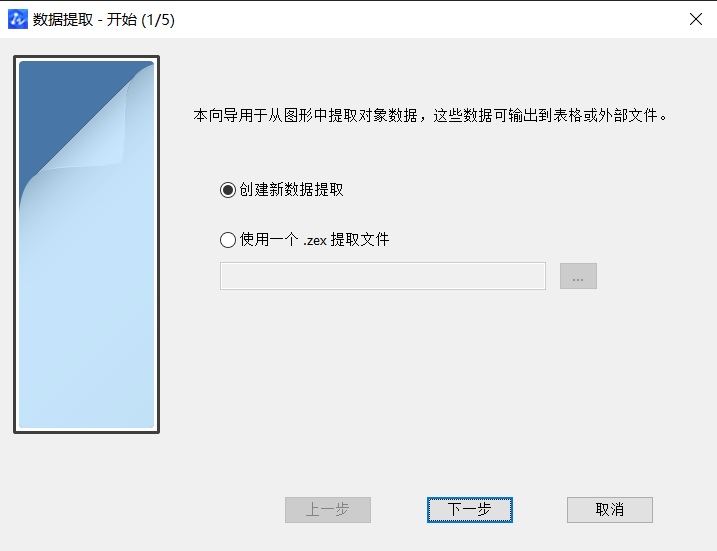

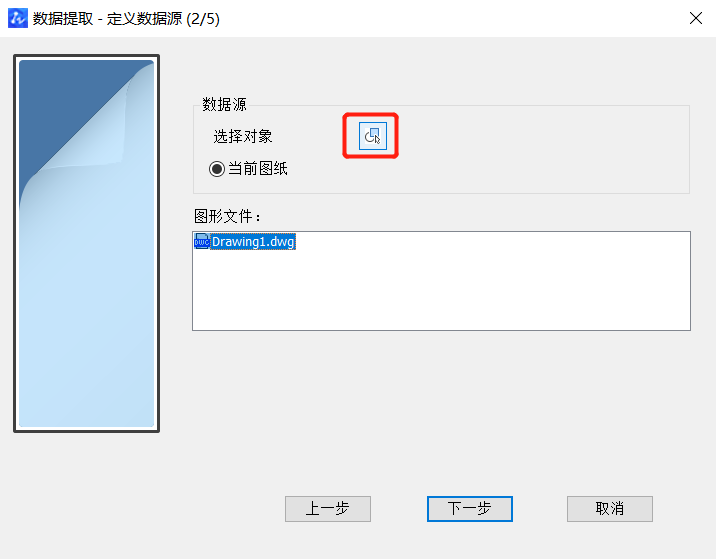

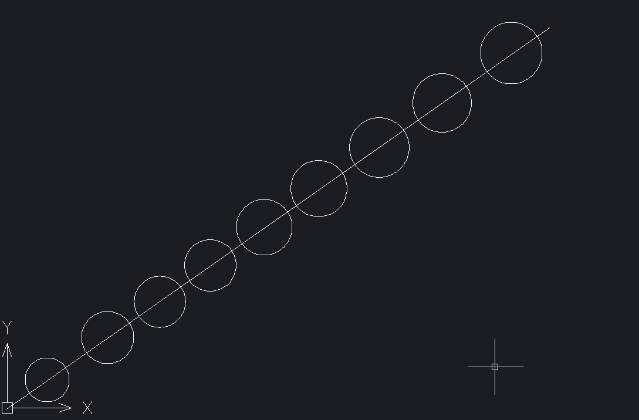

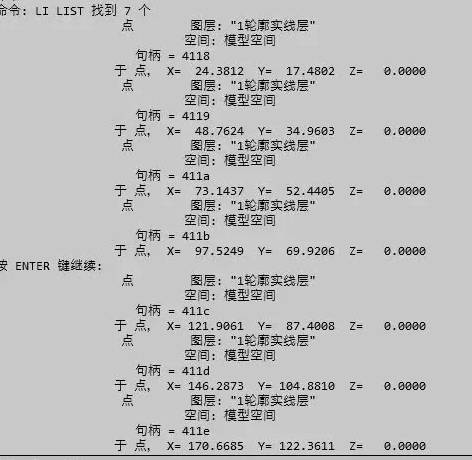

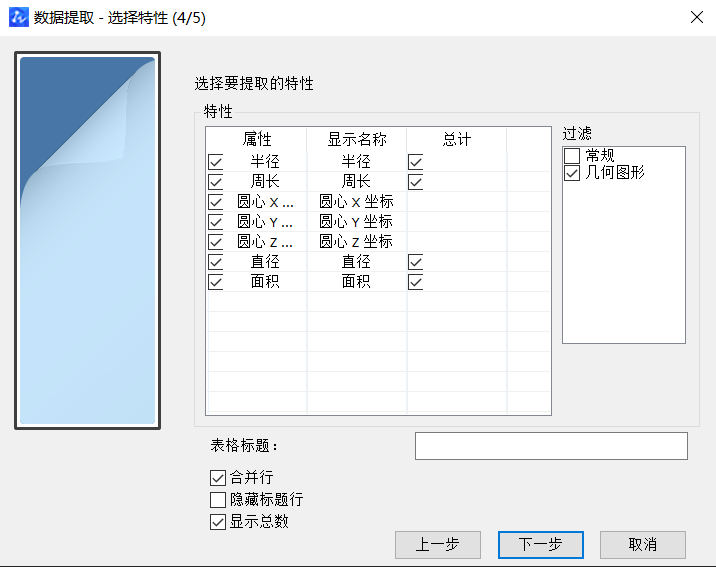

在施工图与建设图的绘制过程中,常需提取图形的坐标数据以供识读与后续处理。中望CAD提供了多种数据提取途径,本文介绍list命令与数据提取向导两种常用方法,并说明各自的适用条件。一、list命令提取坐标打开图形文件,选取需要提取坐标数据的点;在命令行输入LI并回车,所选点的坐标数据即在文本窗口中显示。此方法的局限在于仅适用于数据量较小的场合。当需要提取大量坐标时,逐一操作效率过低,应采用数据提取功能。二、数据提取向导以提取图形中全部圆的坐标为例,操作步骤如下。1. 在命令行输入DATAEXTRAC…
在Excel等电子表格软件中,单元格线条可以独立编辑;而CAD绘制的表格默认作为一个整体对象,单元格线条无法单独调整。若需使每个单元格的线条独立,可通过分解命令实现,具体操作如下。一、绘制表格并选中按所需行列数绘制表格。直接选取表格时,得到的是整张表格被选中的结果,说明其当前为整体对象。二、执行分解命令在命令行中输入X并回车,选取整个表格为分解对象,确认后表格即被分解为独立的单元格线条。分解完成后,即可对任意单元格线条进行独立修改,如调整线宽、线型或单独删除某条线段。这一方法适用于需要对表格局部…

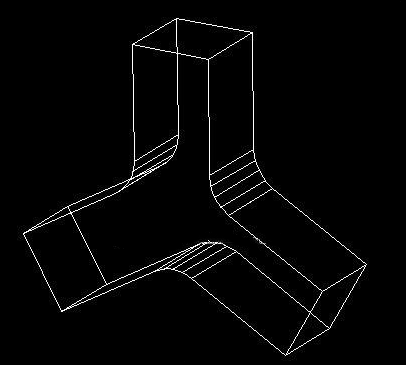

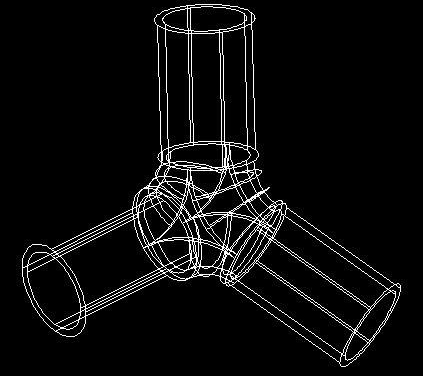

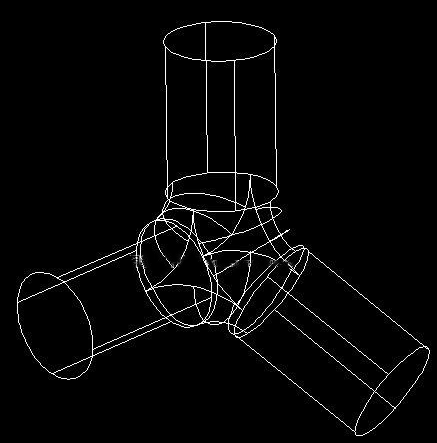

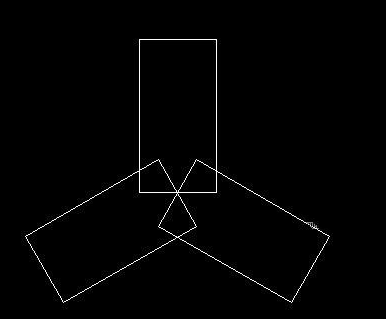

三通管在管道工程与机械零件制图中较为常见,其三维建模涉及基本体素创建、阵列、布尔运算与抽壳等多项操作。本文以中望CAD为例,介绍三通管模型的完整构建流程。一、创建主体基体执行box命令,选择中心点方式,输入长、宽、高分别为60、120、60,生成三通管的初始长方体基体。二、阵列处理对基体执行阵列命令,设置数量为3,使三个方向的分支结构一次生成,为后续布尔合并做好准备。三、布尔并集合并执行union命令,将阵列得到的三个实体合并为一个整体,形成三通管的外形轮廓。四、圆角处理执行两次圆角命令,圆角半…

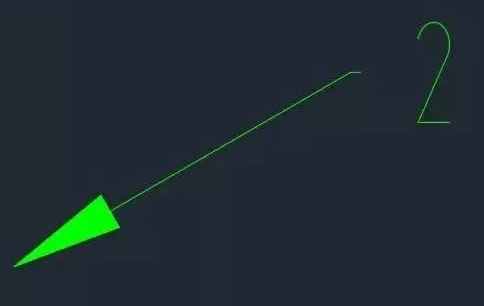

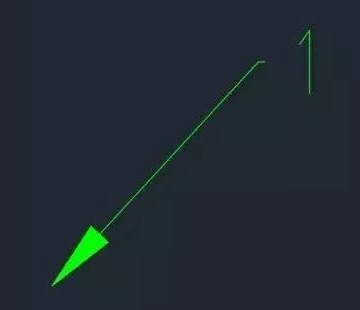

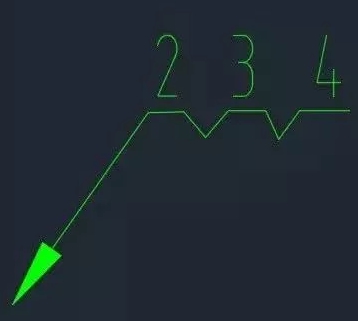

多重引线可大大提高装配图等场景的序号标注速度。按其形态与用途可分为基本指引线、指定角度指引线与多节点指引线。以下分别介绍其用法。 一、基本指引线 这是 CAD 默认设置的指引线,可满足基本标注需求。在命令行输入 MLD 调出指引线,绘制完成后输入序号即可标注。 二、指定角度的指引线 可指定指引线方向角度。操作:在命令行输入 MLD 后输入 O 进行选项设置,输入 F 并设置角度,再输入 X 退出设置。下图指引线角度即为 30°。 三、多节点指引线 适用于成套螺钉、螺母等组合零件的注释。操作:输入…

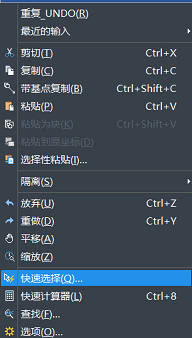

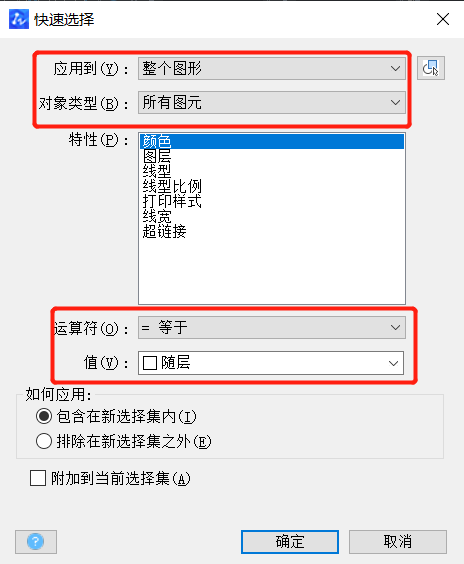

在包含大量对象的图纸中,可通过快速选择按对象类型或特性筛选出目标对象。以下为操作方法。 在命令行输入 QSE,或直接在绘图空白区域单击右键选择“快速选择”。 在弹开的对话框中可看到对象类型、特性、值等选项,根据所需数值设定即可快速查找目标对象。 例如在下图中选择对象类型为“圆”,其他数值保持默认,单击“确定”,回到绘图区域后“圆”对象即被直接选取出来。 快速选择可按对象类型与特性条件批量筛选对象,适合在复杂图纸中快速定位同类对象。
CAD 中的面积计算需根据图形的构成方式选用不同方法。以下按图形类型分类说明中望CAD(ZWCAD)中计算二维图形面积的方法。 一、直接由直线构成的简单图形 对于矩形、三角形、圆形等由直线段组成的图形,执行 area(aa) 命令,依次选取图形的各点后回车,即可在命令行看到自动计算的结果。 二、由多条首尾相连线段构成的封闭区域 该情形不能直接用 area(aa) 命令,需先将构成边界的线转换为封闭多段线或面域。转多段线用 pedit(PE) 命令并以 J 连接;转面域直接用 region 命令。…

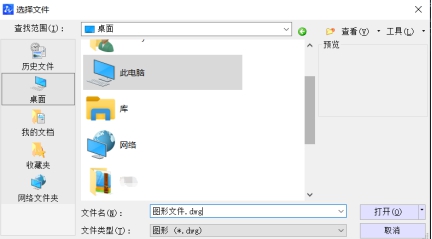

当 CAD 文件损坏无法正常打开时,可依据损坏程度采用自动修复、RECOVER、块插入或备份恢复等方法。以下为应对措施。 一、自动修复 轻微损坏的文件重新打开 CAD 软件时会自动进行修复。 二、RECOVER 命令 在命令行输入 RECOVER,在“选择文件”对话框中选择需修复的文件,单击“打开”后 CAD 自动对损坏文件执行修复。 三、RECOVERALL 命令 与 RECOVER 相似但修复更全面,可对所有嵌套的外部参照进行查找和修复。 四、以“块”方式插入图形 当图形文件损坏时,可尝试将…
