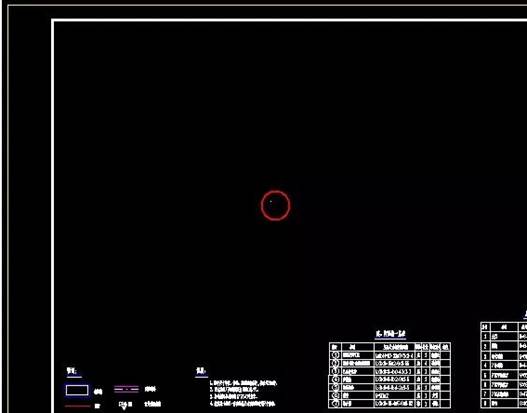

一、问题现象：1. CAD 双击鼠标中键（全图缩放）后图纸突然不见了，保存后图纸大小没变，但无论如何缩放都看不到图形。2. 图形变成一个小点、鼠标滚轮缩放不起作用，如布局空间创建视口、点进去地形图变成小白点、怎么滑滚轮都放大不了。

二、原因：这些图纸出问题原因一致，都是视图尺寸引起。图中不选择任何对象、打开特性面板（Ctrl+1）可看到视图尺寸，图纸的视图高度是 10 的 36 次方；视图尺寸达到这种数量级时滚轮缩放基本看不到效果，即使窗口缩放也很难把图形缩放到正常状态。

三、解决方法：1. 输入 Z 回车、输入 W，不要直接在图中框选窗口，而是通过坐标输入窗口范围（如左下角 0,0、右上角 10000,10000，坐标可按图纸大致尺寸先输入一个值，将视图定位到原点附近的固定尺寸范围）。2. 通过滚轮缩放将需保留图形显示出来。 3. 按 Ctrl+A 选中所有图形，按住 Shift 框选要保留的图形，将多余图形筛选出来。4. 按 Delete 删除多余图形，此时双击鼠标中键视图尺寸不再变化。
