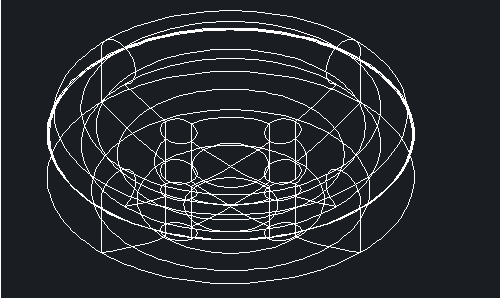

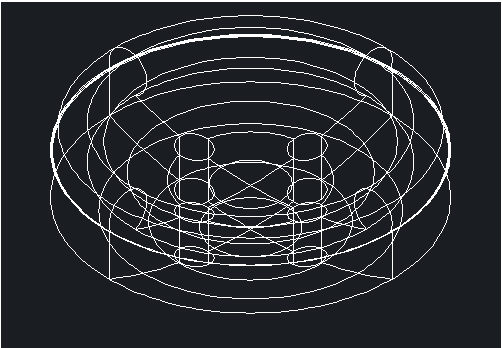

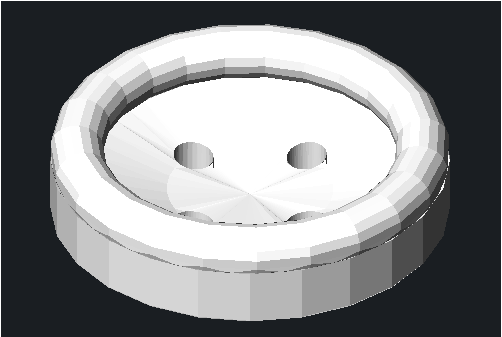

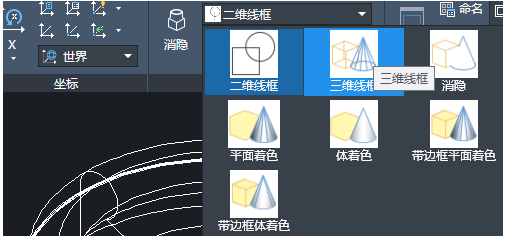

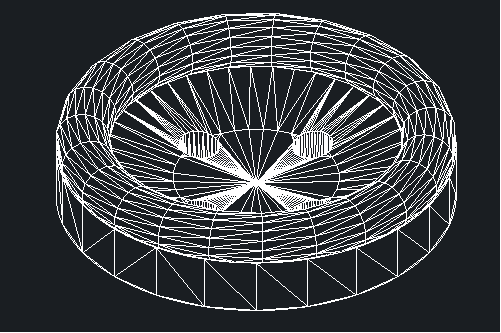

三维实体的视觉样式决定了模型在视口中的显示方式,不同样式可分别用于展示内部结构或渲染外观。本文介绍中望CAD视觉样式的切换方法。一、进入视觉样式打开CAD软件,将工作空间转换为二维草图和注释模式,打开已绘制好的三维图形。二、打开视觉样式列表点击菜单栏视觉选项卡,选择视觉样式,点击二维线框右侧下拉箭头,即可看到多种视觉样式。三、线框样式二维与三维线框样式均可展示模型内部结构;二维线框下可显示光栅与OLE对象、线型与线宽,而三维线框不支持这些选项。四、其他着色样式线框样式以结构展示为主,如需展示完整…

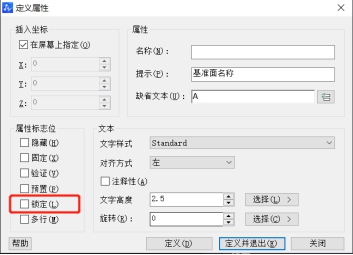

CAD中的块可将多个图形组合为整体以方便移动与编辑。当图形与文字同处于一个块内,且需在不分解块的前提下调整文字位置时,可通过属性定义与夹点操作实现。本文介绍具体方法。一、定义属性并取消锁定在命令行输入att,打开定义属性对话框,在属性标志位一栏取消锁定前面的勾选。此举可使块插入后,其属性能够以夹点方式任意移动。二、激活属性夹点选中块后,块中属性的插入点会显示出来,激活该点使其成为热夹点,即可拖动改变其位置。三、完成位置调整将文字或字母拖动到图块中央,即可得到最终效果。通过解锁属性并利用夹点,可在…
剖面图用于表达建筑内部空间与结构关系,是工程图纸的重要组成部分。中望CAD提供了剖面构建工具,可按以下步骤快速生成剖面图。一、启动剖面工具打开中望CAD,点击左侧工具栏的剖面,选择下方的构建剖面选项。二、选择剖切符号选择绘制剖面所需的剖切符号,并根据提示指定剖切的建筑位置。三、框选平面图框选出需要剖切的平面图区域,选择完成后点击鼠标右键确认。四、确定剖切位置并完成在需要剖切的位置点击鼠标右键,程序即生成对应剖面图。该方法将剖切符号、剖切位置与平面图选择整合在同一流程中,可显著提高剖面图的绘制效率…

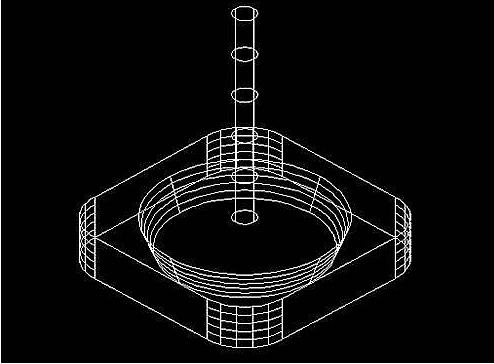

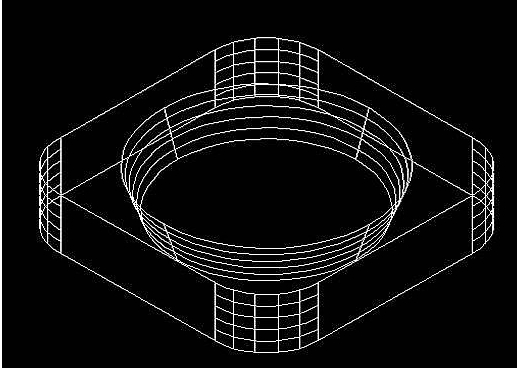

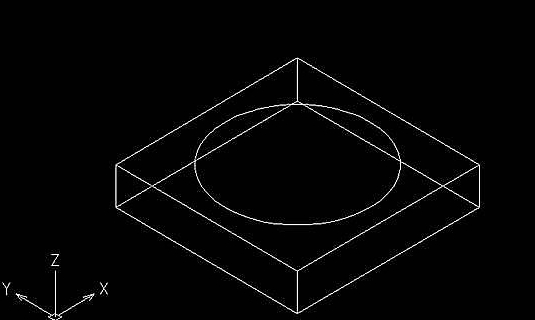

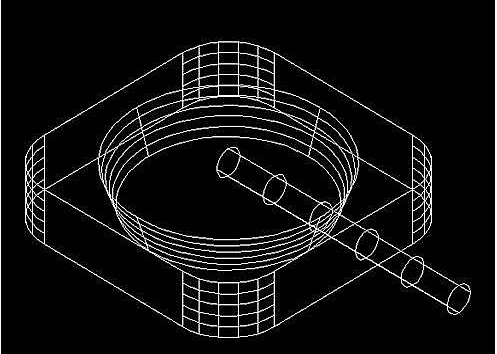

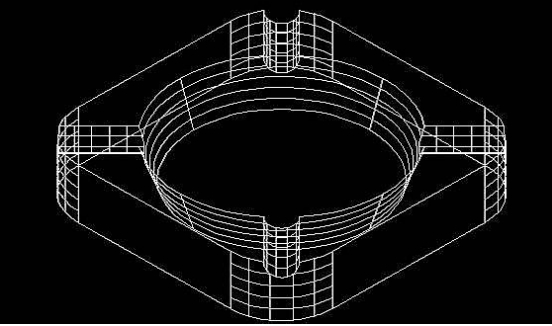

烟灰缸造型由长方体基体、内腔圆锥台、四角凹槽与圆角过渡构成,适合综合练习拉伸、差集与阵列操作。本文介绍其建模流程。一、创建基体在XY平面绘制矩形,输入rectangle与@100,100,执行extrude命令将矩形拉伸20,得到100×100×20的长方体。二、绘制内腔圆锥台在平面上绘制半径40的圆,执行extrude拉伸,选中圆后输入-15的高度,并将拉伸角度设置为20。三、差集挖空执行subtract差集命令,选中长方体再选择圆锥台后回车,长方体中的圆锥台即被挖空;随后对长方体四边执行倒角…

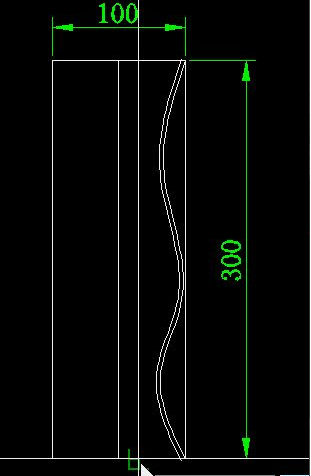

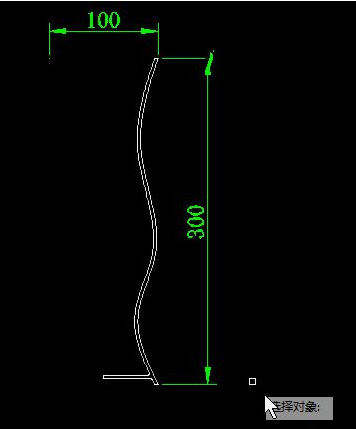

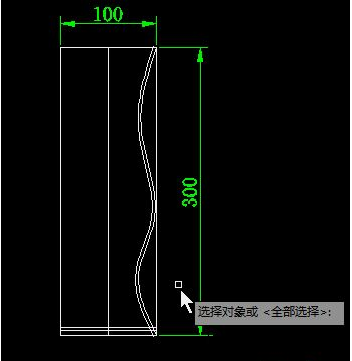

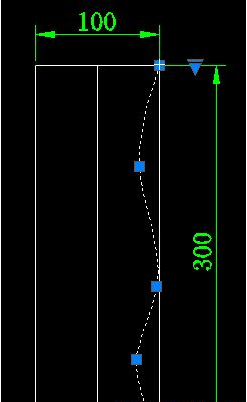

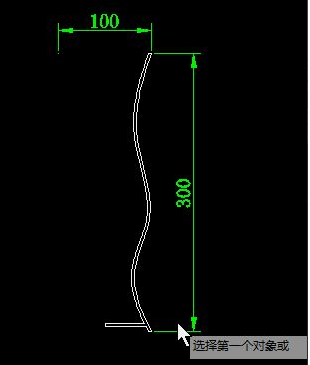

旋转命令可将二维剖面绕轴线旋转生成回转体,是创建瓶罐类造型的常用方法。本文以简易花瓶为例,介绍其完整绘制流程。一、前期准备打开中望CAD,将视图切换为前视;使用LA命令新建图层与标注图层。二、绘制矩形与中轴绘制长100mm、高300mm的矩形;输入REV绘制矩形,并用直线连接上下边中点作为旋转轴线。三、绘制轮廓样条曲线使用PL命令绘制样条曲线,从矩形右上顶点起依次弯折数个控制点至右下顶点,并可调整各点位置以修正轮廓。四、偏移与分解将样条曲线向左偏移3mm;用X命令分解矩形,将下边向上依次偏移5与…
当图形中附着的图像经过剪裁后需要修改边界时,可通过图像管理器对图像执行卸载或重载操作来刷新显示。本文介绍具体步骤。一、打开图像管理器点击菜单栏插入,选择图像管理器。二、卸载或重载图像在图像管理器对话框中选择图像对象,点击右侧的卸载或重载按钮,使选定图像的状态发生变更。三、确认操作确定选择后点击确定,当前图形中该附着图像的所有实例均被统一卸载或重载,剪裁边界随之更新。通过卸载与重载的组合操作,可有效刷新图像状态,解决剪裁边界显示异常的问题。

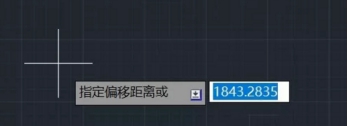

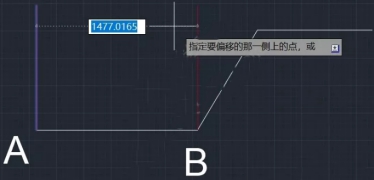

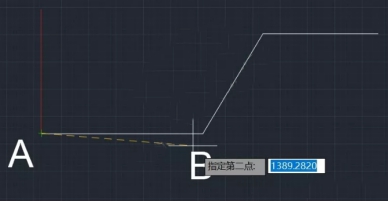

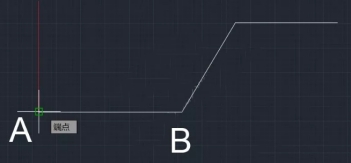

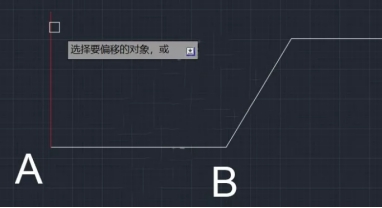

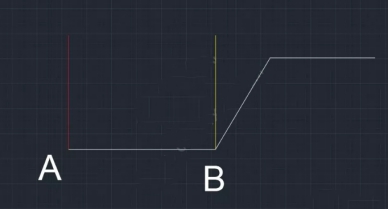

执行偏移命令时,通常需要输入明确的偏移距离。当两点间距离未知时,可通过依次拾取两个参考点来确定偏移量。本文介绍具体操作方法。一、调用偏移命令在命令行输入O并回车,进入偏移命令。此时系统提示指定偏移距离,但此处不输入数值。二、拾取两个参考点依次点击左侧的A点与右侧的B点,两点间的距离即作为偏移距离。三、选择对象并指定方向选中需要偏移的对象,例如左侧的红色线段,再在目标一侧指定偏移方向。四、完成偏移确认后,对象即按两点间距离偏移至指定位置。利用对象捕捉配合两点定距,可在距离未知的情况下完成精确偏移,…

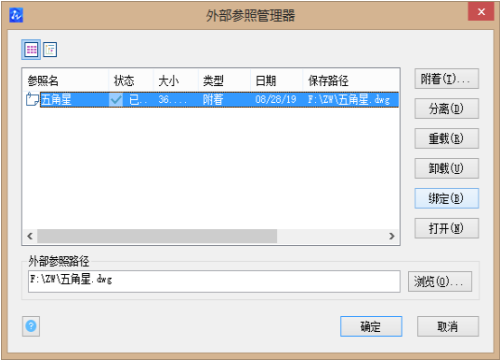

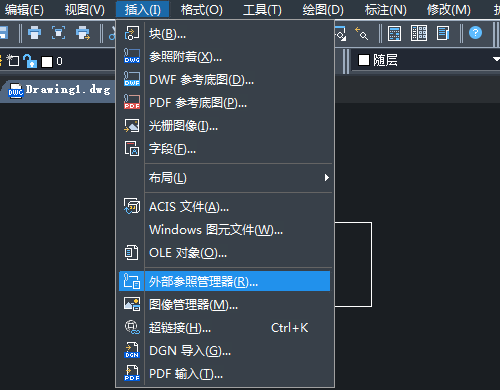

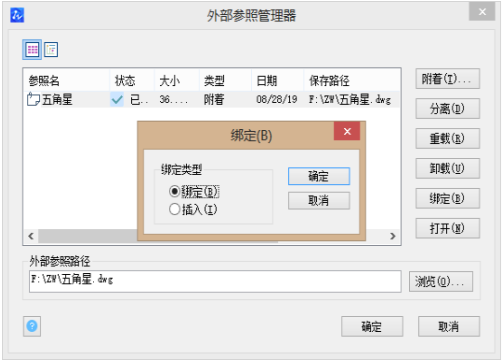

使用中望CAD时,可将指定的外部参照与当前图形绑定并转化为块,使其成为当前图形文件的一部分,便于归档与传递。本文介绍具体操作方法。一、打开外部参照管理器点击菜单栏插入,选择外部参照管理器。二、选择并绑定参照在弹出的外部参照管理器对话框中,选择需要绑定的外部参照,点击绑定按钮。三、选择绑定类型绑定对话框提供插入与绑定两种类型:绑定方式将外部参照对象转换为块参照,命名对象定义以带$n$前缀的形式添加到当前图形;插入方式同样转换对象为块参照,但命名对象定义不带前缀合并到当前图形。四、确认绑定点击确定,…

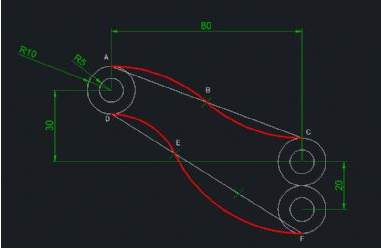

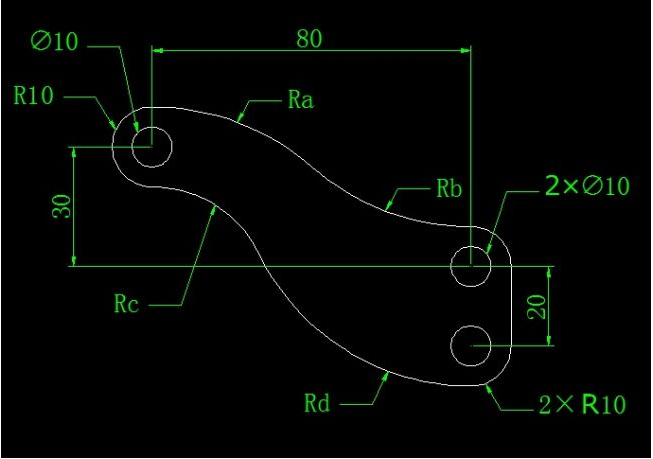

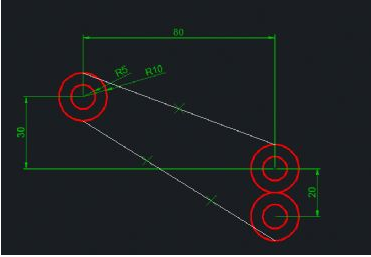

在零件设计中,常需计算扣除孔洞后图形的净面积及过渡圆弧的半径。本文以三个直径10的内孔为例,介绍利用中望CAD几何作图求解的方法。一、绘制已知图形打开中望CAD,插入已绘制的图形,设Ra=60.8333,面积=2966.7615。绘制已知尺寸线及其交点上R5、R10的圆。二、绘制等分辅助斜线从左边R10圆的上象限点到右上R10圆的上象限点画一条斜线,并将其2等分;再从左边R10圆的下象限点到右下R10圆的下象限点画另一条斜线,3等分。三、绘制四条圆弧第一条圆弧:启动圆弧命令后,依次输入点A、e(…

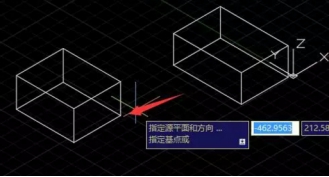

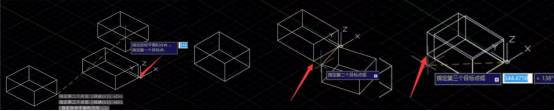

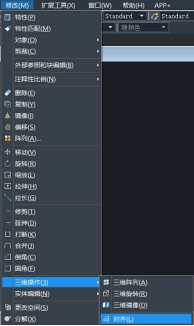

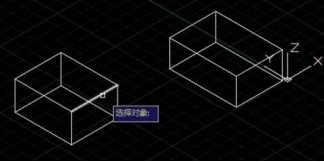

在二维绘图中,对象对齐通常可通过移动完成;而三维对象的对齐需要同时确定空间中的多个对应点,须使用专门的三维对齐命令。本文介绍中望CAD中3dalign命令的使用方法。一、调用命令在菜单栏选择修改、三维操作、对齐,或在命令行直接输入3dalign。二、选择对象并指定基点选中需要对齐的对象并回车,随后依次指定第一点(基点)、第二点与第三点,作为源对象的定位参考点。三、指定目标点依次指定与源点对应的三个目标点,程序将根据三点对应关系完成对象在三维空间中的平移与旋转。四、完成对齐全部目标点指定完毕后,三…
