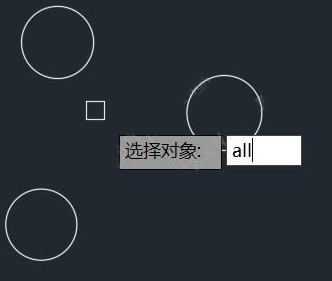

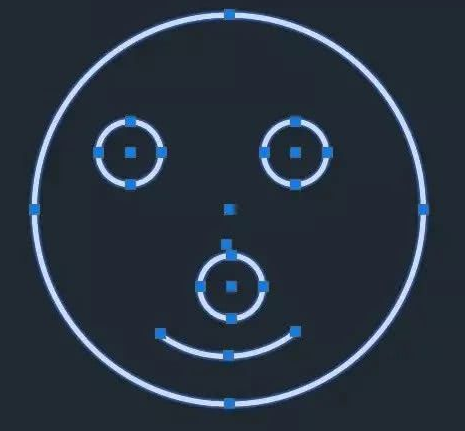

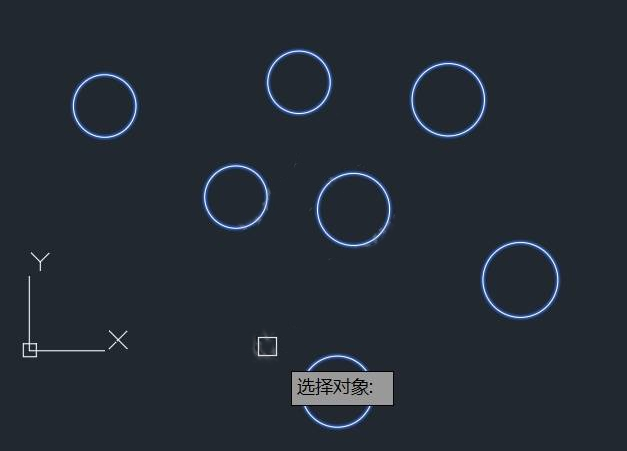

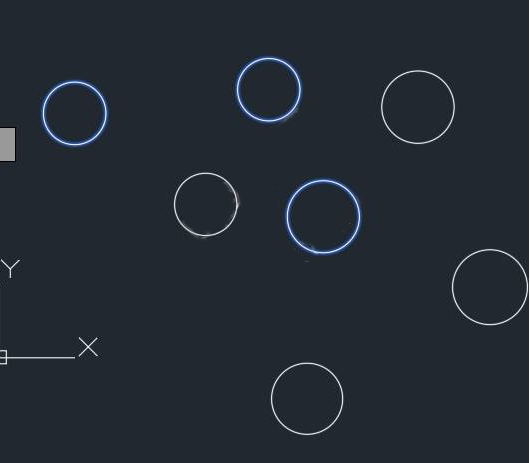

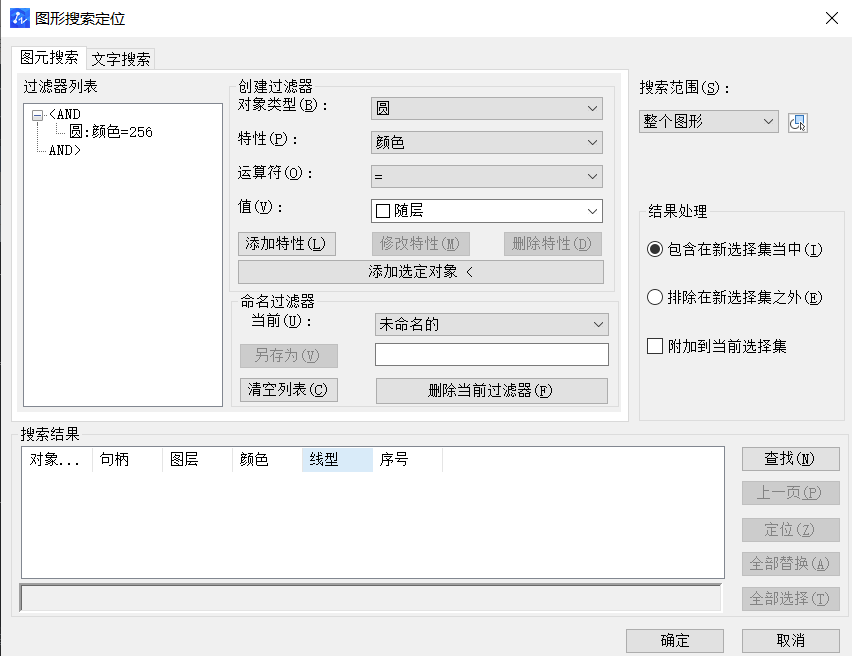

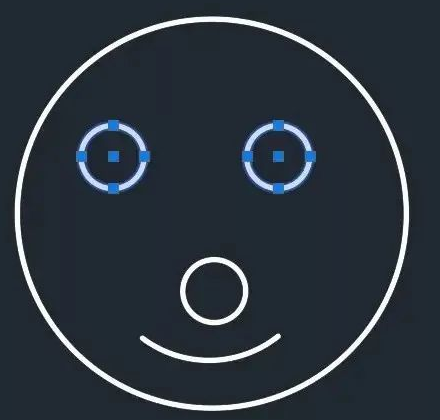

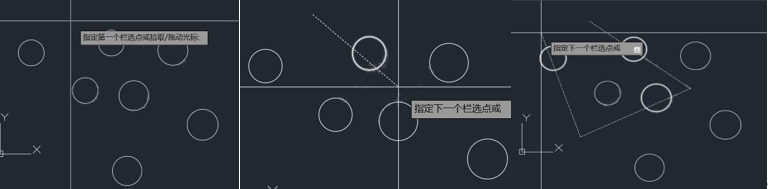

除常规框选外,CAD 还提供了全选、栏选与条件筛选等选择对象的方法。以下介绍三种技巧。 一、全选(ALL) 在命令行输入 CO 后,当出现“选择对象”提示时输入 all,即可选中全部对象。 二、栏选(F) 在命令行输入 CO 后再选择对象提示中输入 F,即可进行栏选;随后依次指定栏选点(如随意取三个点),凡与栏线相交的对象都被选中。 三、条件筛选(FI) 也可在“选择对象”提示后输入 FI 调出图形搜索定位,按条件进行筛选。此方法可精确查找对应对象,比手动选择更方便。 根据需要的选择目的,可采用…

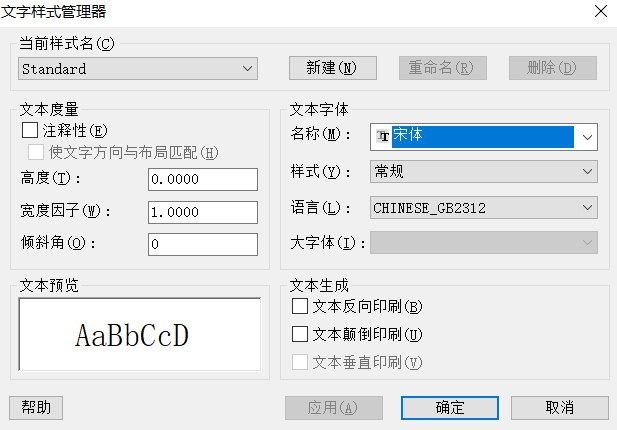

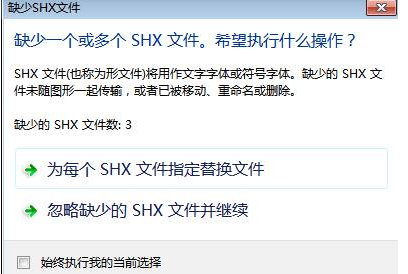

当 CAD 打开时提示字体丢失,将对文字内容显示造成影响。可通过补充字体文件、替换文字样式或修复图形等方式解决。以下为三种方法。 方法一:补充字体文件 在网络上搜集对应的字体并下载,将文件复制到 CAD 存放字体的目录中。 方法二:替换文字样式字体 在菜单栏选择“格式—文字样式”,在弹出的对话框中将文本字体改为已有的字体即可替换缺失字体。 方法三:修复图形 针对图形中的字体,打开 CAD 后选择“文件”菜单中的 recover 修复命令,选取图形并修复;此时会弹出要求选取字体的对话框,选取正确的…

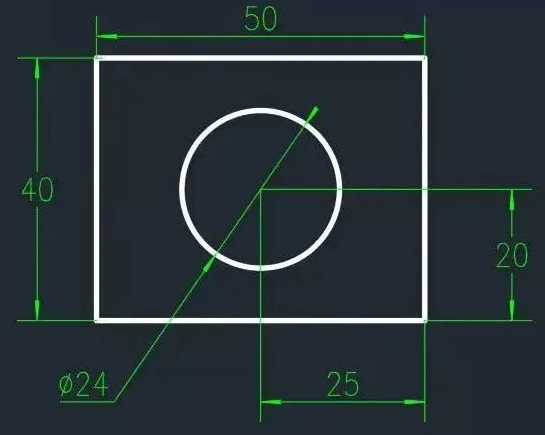

坐标过滤器可利用某点的一部分坐标值来快速定位目标点,常与对象捕捉配合使用,能显著提高取点作图效率。以下说明其概念、适用情况、注意事项与用法。 一、什么是坐标过滤器 坐标过滤器使用某一位置的某一坐标值来指定目标点的相应坐标分量,从而组合确定点位。在命令行输入 .x、.y 或 .z 即可调用对应坐标过滤器。它通常与对象捕捉一起使用,便于快速提取对象的坐标数据。 二、适用情况 当能够通过捕捉特殊点确定点的某一部分坐标时,优先考虑坐标过滤器可事半功倍。 三、注意事项 使用坐标过滤器采集到的坐标只能使用一…

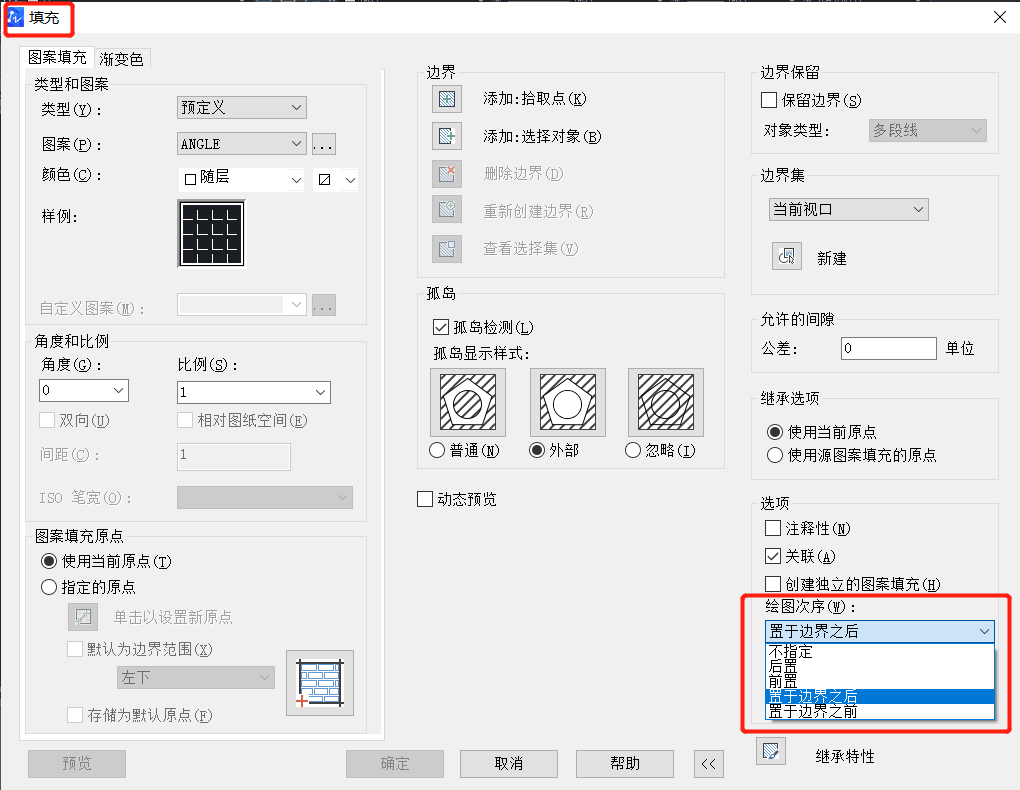

为文字添加填充背景后,可能会出现文字被填充图案遮挡的现象。此时可通过调整图层叠放次序或填充绘图次序使文字显现。以下为两种方法。 仅当全选填充矩形时才看得见文字,需调整显示次序。 方法一:调整图层位置 单击鼠标右键,选择让填充图层后置,或让文字图层前置。 方法二:调整填充位置 选择“工具”菜单栏中的“图案填充”,更改“绘图次序”。 操作完成后文字即正常显现。 通过前置文字图层或改变填充绘图次序,可让被覆盖的文字在填充背景上清晰显示。

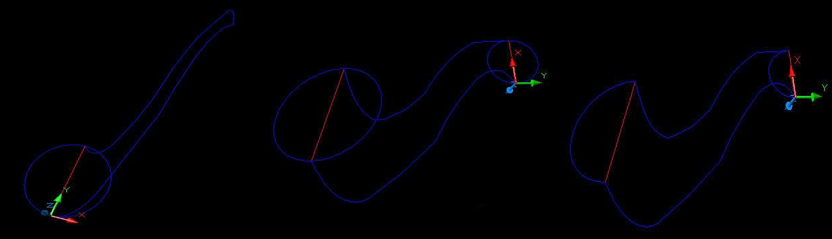

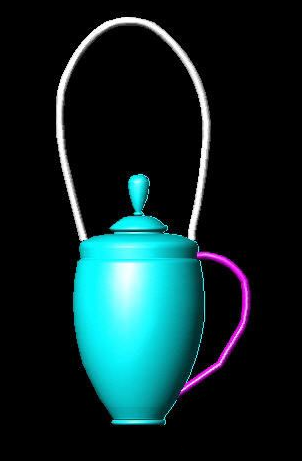

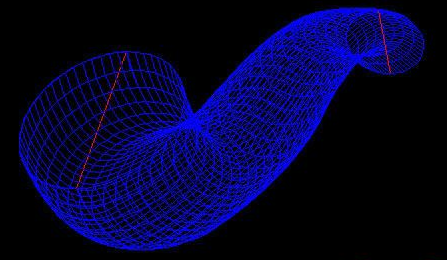

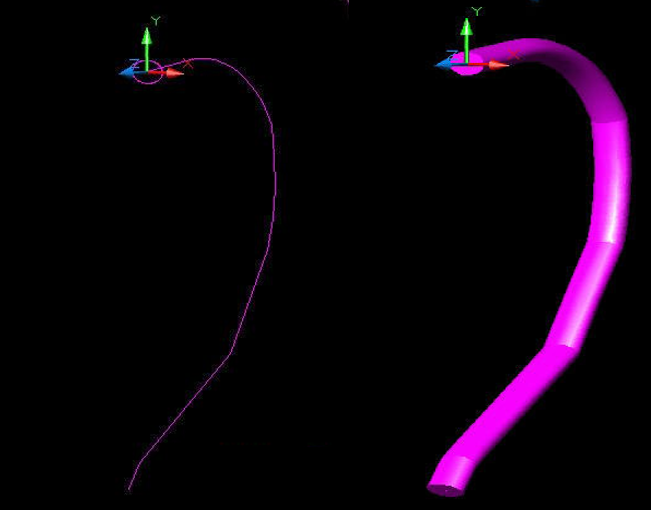

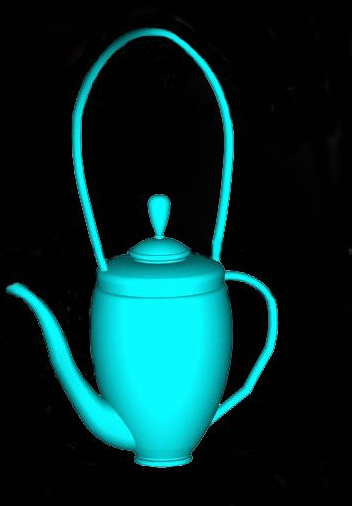

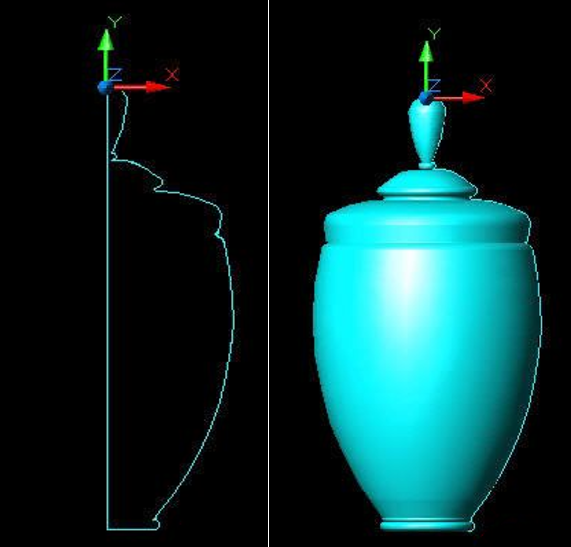

酒壶可分解为壶身、壶把、提手与壶嘴等部分,分别以旋转、路径拉伸与曲面构建后组合。以下为建模步骤。 打开 CAD,绘制酒壶的大致轮廓,为便于操作可将壶身、壶把、壶嘴、提手分图层绘制。 关闭其他图层仅显示壶身图层,去掉其另外一半并绘制成封闭的多段线图形;将 UCS 移动到壶顶,执行“绘图—实体—旋转”命令,指定 Y 轴为旋转轴、角度 360°,完成壶身。 绘制壶把:将 UCS 移到壶把顶部,画一个辅助椭圆作为拉伸对象并适当调整大小;执行 EXT 命令,选择椭圆后指定拉伸路径(P)为壶把线进行路径拉伸…

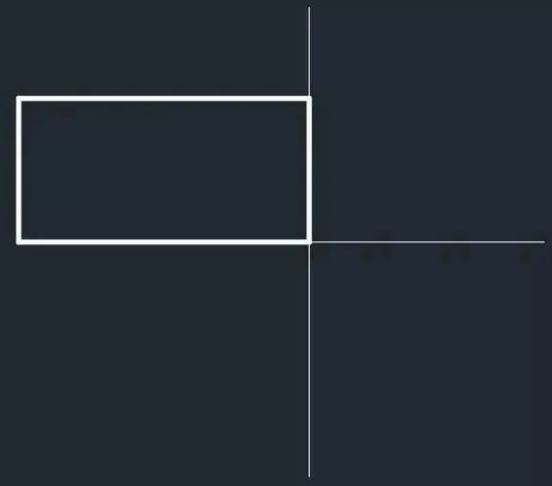

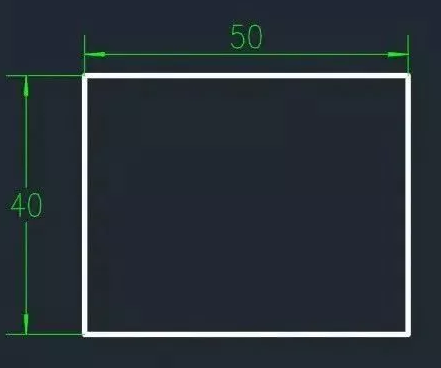

拖拽常用于确定图形大小与矩形对角点,若拖拽时虚线选择框消失,多与 dragmode 系统变量设置有关。以下为恢复方法。 打开 CAD,在命令行输入 dragmode,此时会出现相应命令行提示。 此时输入 on 并回车,即可让虚线框重新出现。 虚线框对绘图具有一定的参照作用,将 dragmode 设为 on 即可恢复拖拽时预览虚线框的显示。

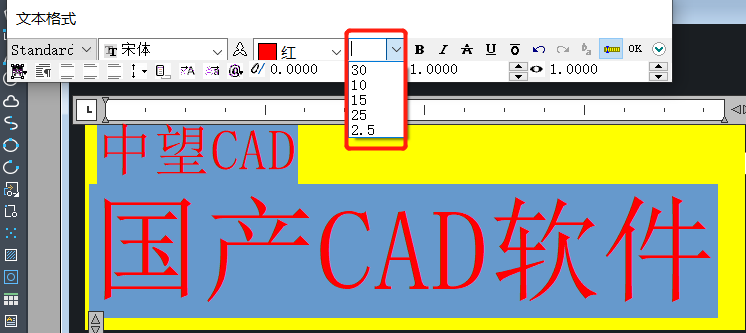

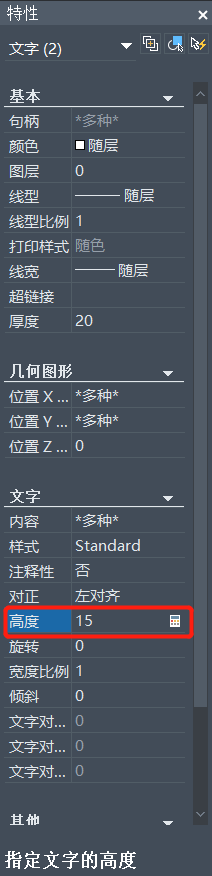

CAD 中的文字分为单行文字与多行文字,二者的字号修改方式有所不同。以下分别说明统一修改字体大小的方法。 一、单行文字 选中文字,按 Ctrl+1 调出特性面板,在“高度”栏中修改参数即可。 二、多行文字 双击多行文字打开文本格式对话框,选中所有文本后直接修改上方的文字大小。 依据单行与多行文字的不同修改途径,可分别统一文字的高度或字号,使图纸标注保持一致。
将 CAD 文字直接粘贴到 Word 中通常只能显示为图片,无法保持可编辑状态。借助 LISP 插件可将图纸中指定图层的文字批量提取为文本文件,再粘贴到 Word 中编辑。以下为操作步骤。 下载并安装 LISP 插件,打开 CAD 软件,选择“工具— LiSP”,打开编辑器。 点击新建,将以下代码粘贴并保存: (defun c:GTEXT() (setq la (getstring "\n请输入图层名: ")) (setq ss (ssget "X" (list (cons 0 "TEXT") …

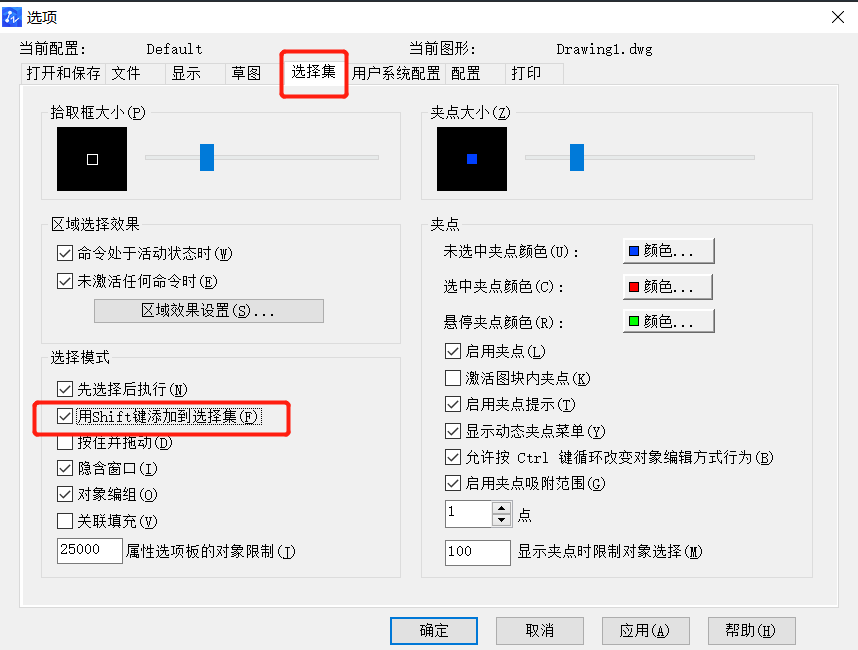

当点击待添加的新对象无反应、再次点击时原有选择也失效,多为“用 Shift 键添加到选择集”选项被勾选所致。以下为处理方法。 在命令行输入 op,打开选项设置窗口。 单击“选择集”选项卡,此时“用 Shift 键添加到选择集”处于勾选状态;为方便多选,取消该勾选,再单击确认。 返回操作界面再次尝试,已经可以直接连续添加对象。 取消“用 Shift 键添加到选择集”后,可直接连续单击追加选择对象,解决只能单选而无法多选的问题。

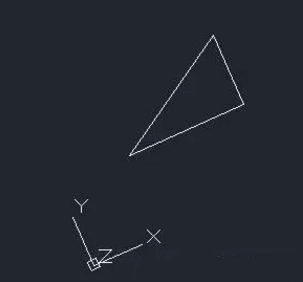

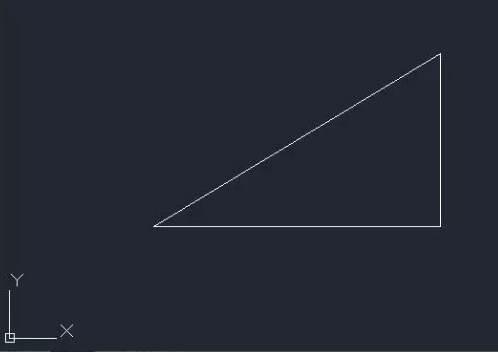

打开 CAD 图纸时有时会遇到坐标轴倾斜、与画面不平行的显示状态,可通过 Plan 命令将坐标系恢复为与屏幕平行的常见视角。以下为操作方法。 在命令行输入 Plan 并空格,会出现相应提示。 本案例为二维图,直接回车即可把坐标轴调整回初始状态;三维图则需要选择不同的坐标系 XY 平面。 调整后的坐标轴即恢复为常见的正立状态。 使用 Plan 命令可使当前视图切换到与当前用户坐标系平行的平面视图,从而校正倾斜的坐标系显示。
