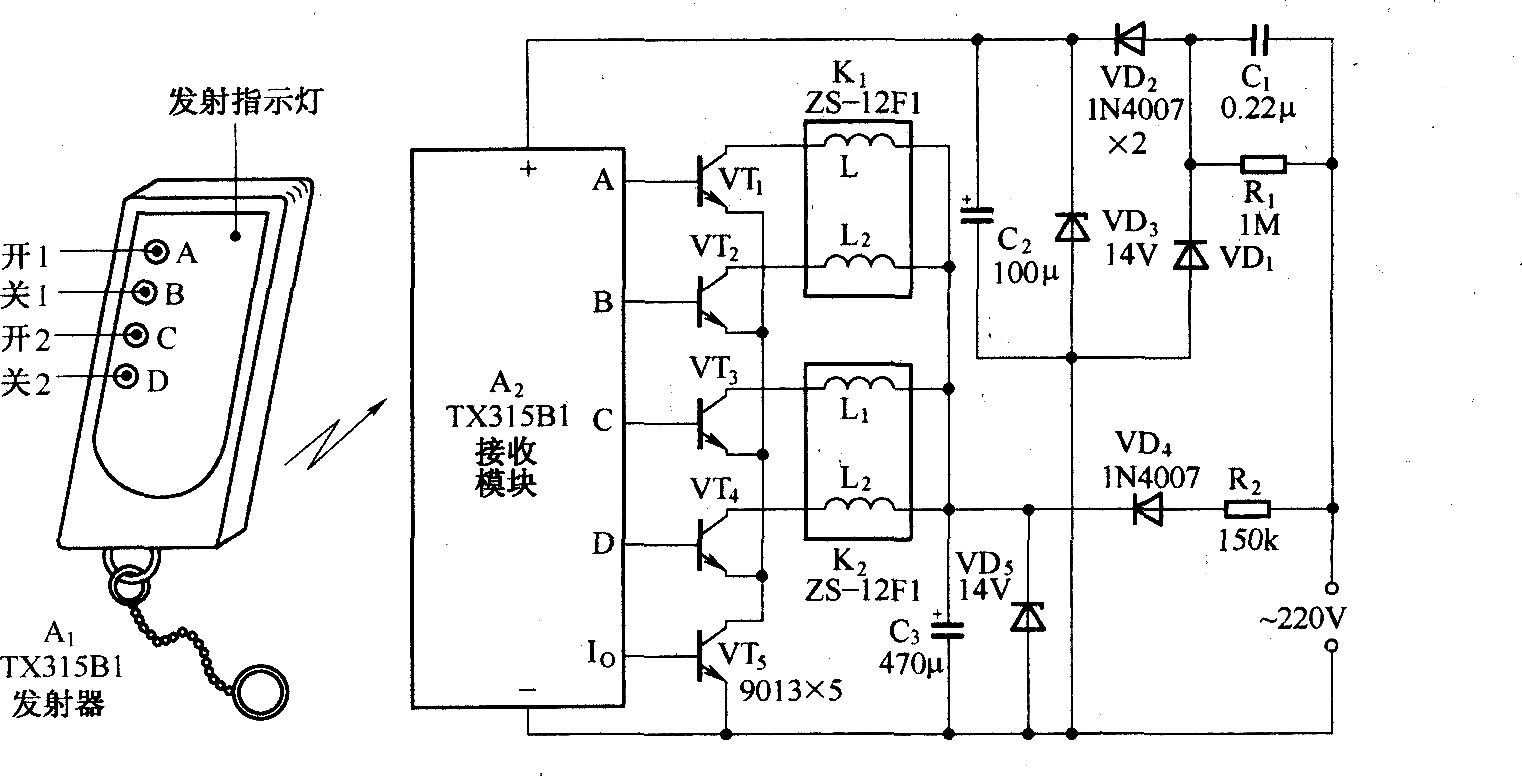

四路遥控交流开关电路如图1所示，由TX315B1型发射/接收组件组成，以接收器译码输出的四路高电平控制信号，通过晶体管驱动自锁继电器接通四路交流电源。接收组件输出端A～D接VT1～VT4四组继电器驱动管，每只驱动管驱动一只自锁继电器K；输出端Io经VT5组成VT1～VT4的发射极通路控制器，只有当Io输出译码有效信号使VT5导通后，VT1～VT4才有可能导通。

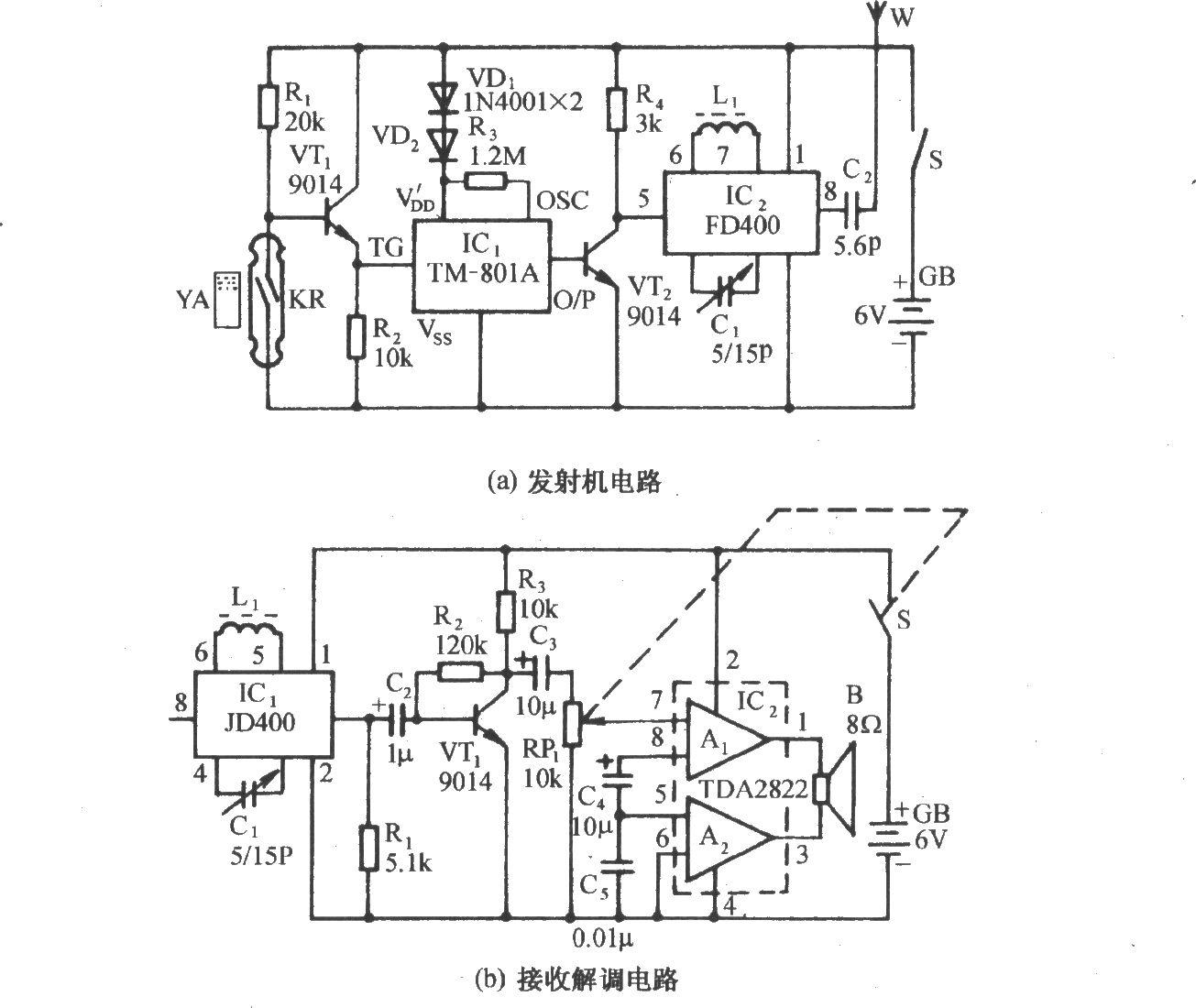

贵重物品失窃跟踪器电路如图1所示，包括无线语音调频发射机与无线接收、解调电路两部分。发射机置于文物或贵重家电壳体内，一旦被搬移便自动发射口哨音的调频（FM）信号，接收机收到并解调出该音频信号，及时跟踪直至截获。图(a)中KR为常闭型干簧管，与小磁铁YA组成磁控式开关：YA置于放置贵重物品的底台，KR置于壳体下部相对摆放使KR呈常闭。合上电源开关S后，因KR常闭使VT1无偏置电流呈截止，IC1、IC2均静态、耗电甚微；有人搬动时KR与YA分离、干簧管触点断开，VT1获偏置导通，其发射极高跳变脉冲加…

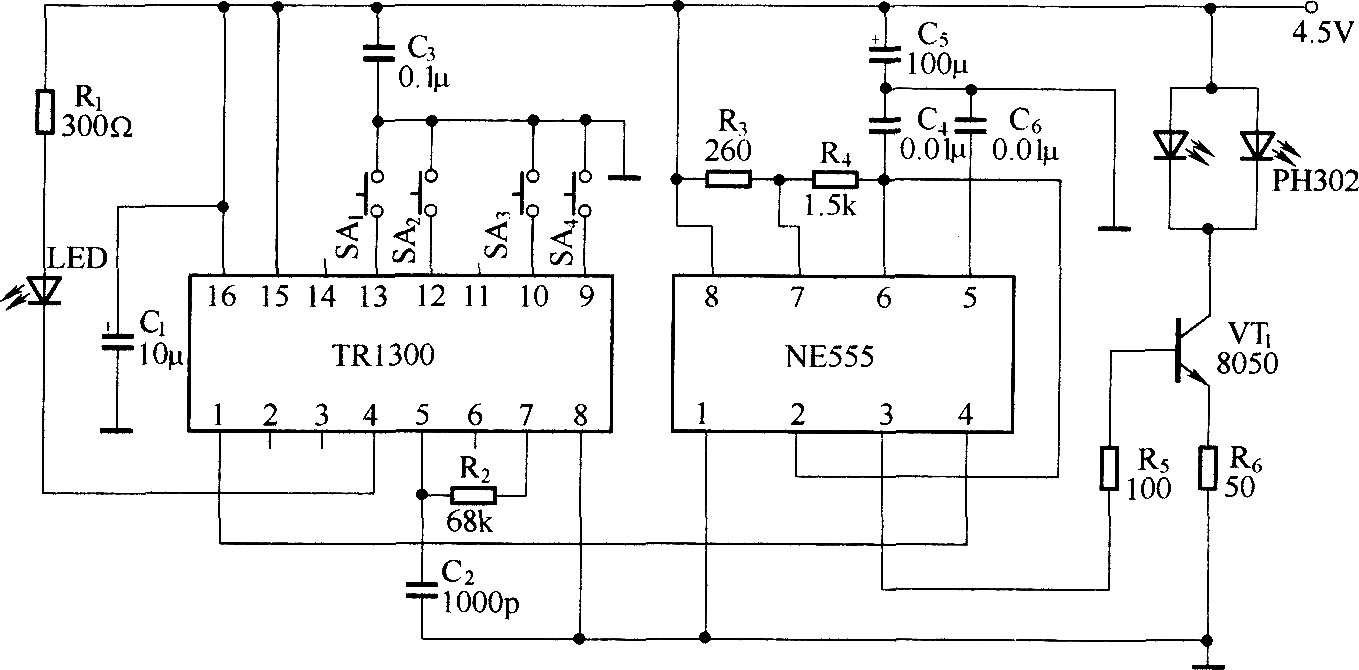

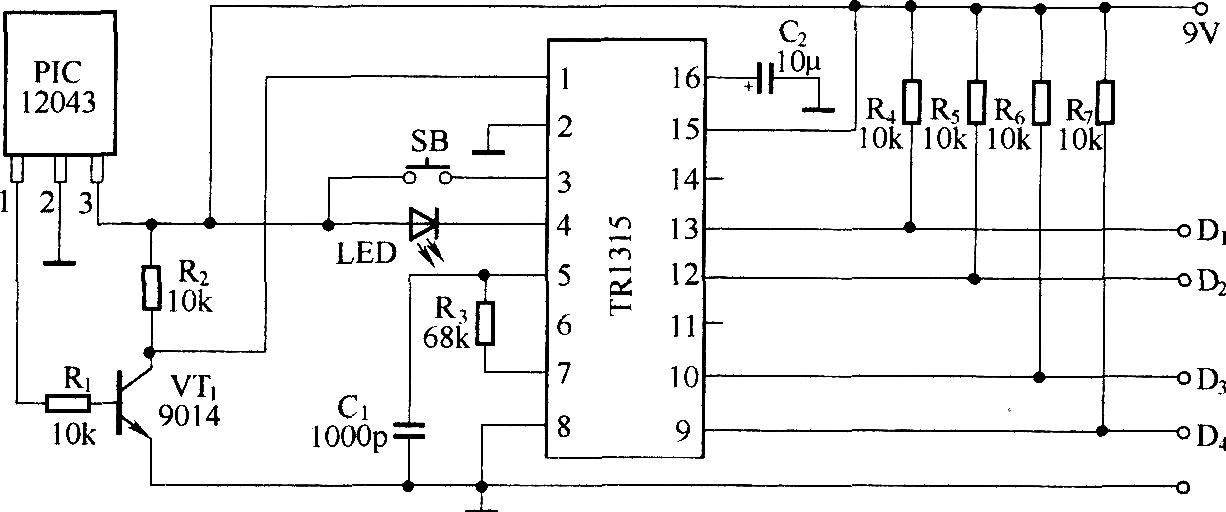

与数字编码电路一样，跳码编码电路的编码亦可通过红外线或无线电波传送。接收端经接收、解调、放大后，由跳码解码芯片解出通道数据输出，通过控制执行电路控制相应电路。由跳码芯片TR1300/1315与红外遥控接收模块PIC12043组成的红外遥控电路如图1所示，包括遥控发射电路与红外接收解调解码输出电路。

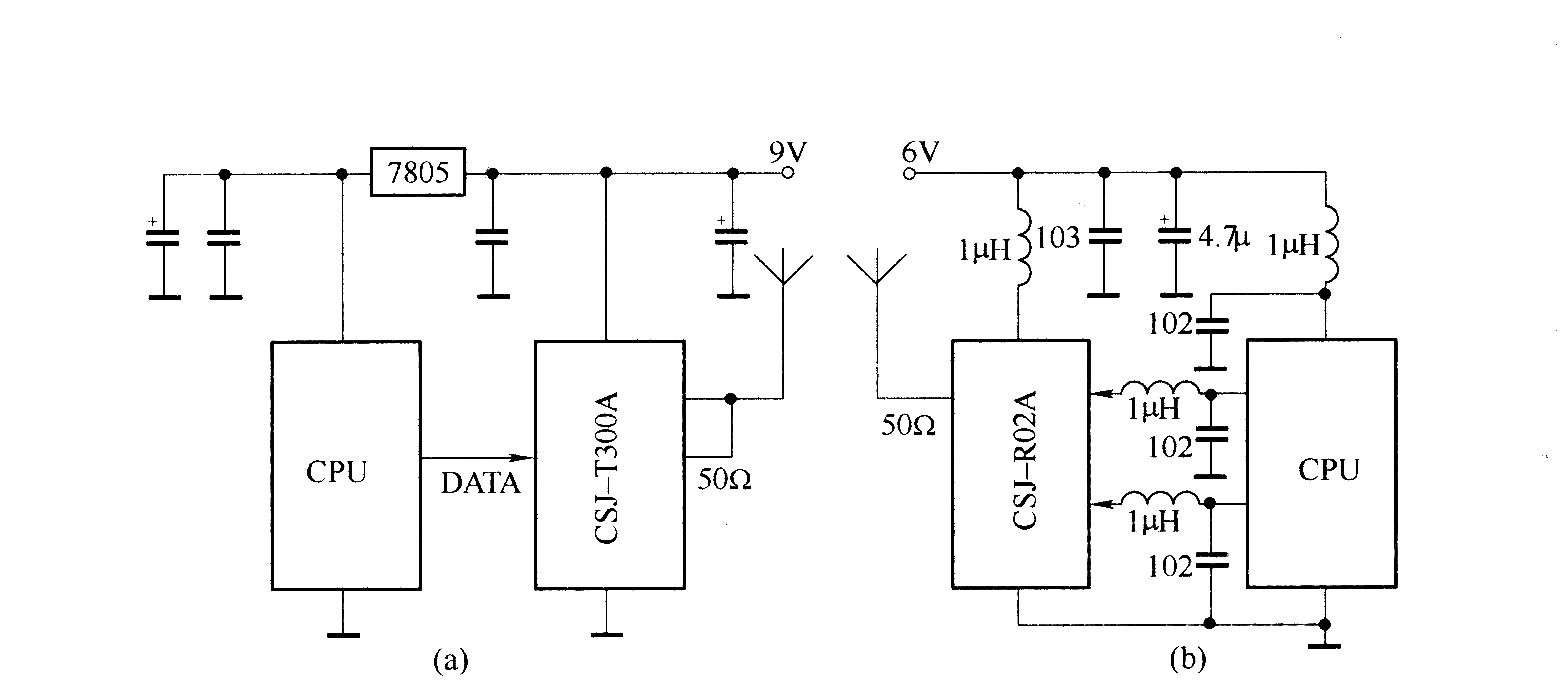

CSJ-T300A与CSJ-R02A是一对微型超远程无线遥控/数据传输组件。CSJ-T300A为不带编码的发射组件，内部由声表稳频振荡器、缓冲推动级、高频功率放大器和幅度键控（ASK）调制器等组成；CSJ-R02A为声表稳频超外差接收组件，核心元件是RX3310A型单片超外差接收电路，配合声表面波谐振器稳频的本机振荡器，工作稳定可靠。CSJ-T300A/CSJ-R02A可与单片机组成数据传输电路，如图1所示，图中所接电感用于抑制单片机系统对接收的干扰。

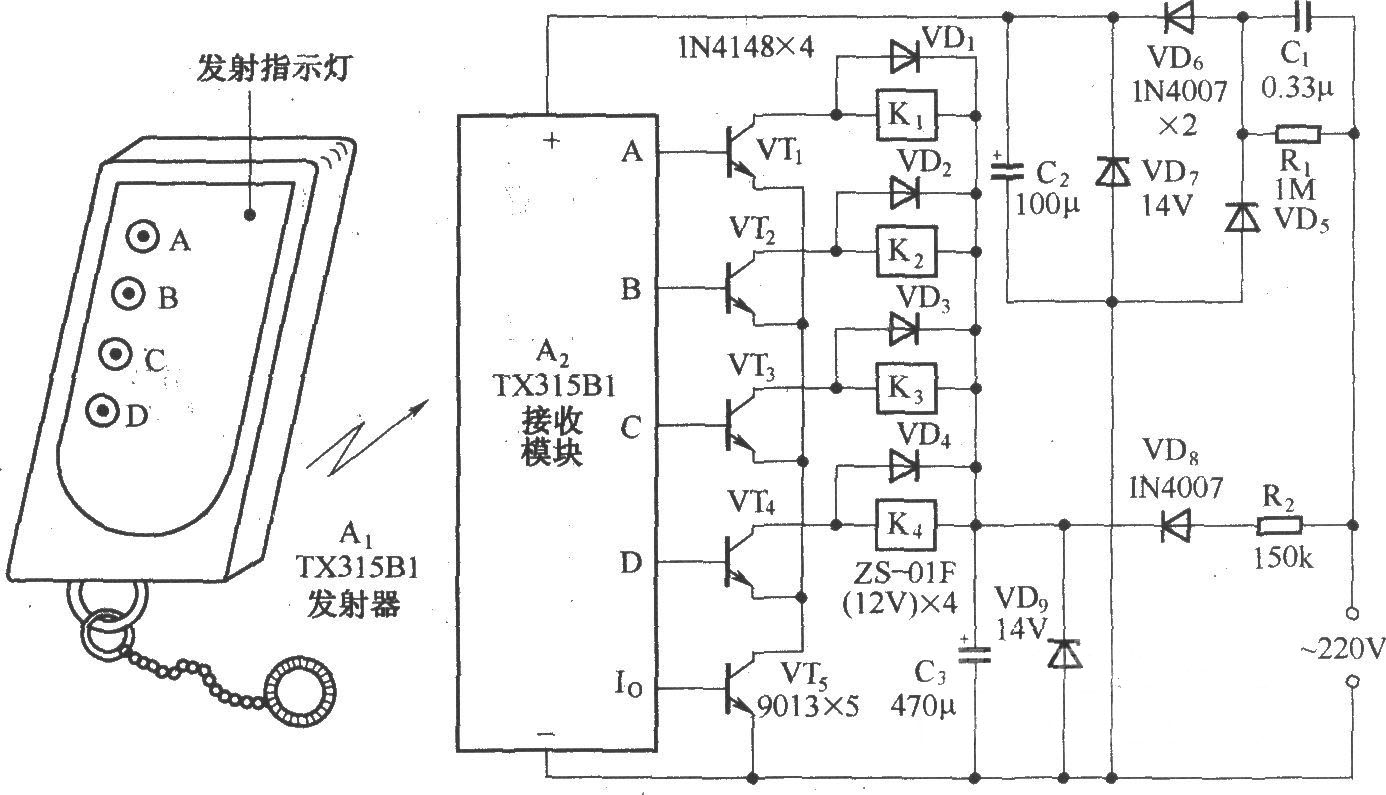

在图所示四路遥控开关电路中，因采用ZS-01F型记忆自锁双稳态继电器，使电路能在遥控接收输出的脉冲信号下实现开/关控制。但该电路开和关采用同一遥控发射按键，有时会因误判造成误操作，对此类被控电路不容许。将遥控电路中的继电器改用另一类型，并在遥控发射器中用两个不同按键分别控制开与关，做到开、关分明，即可避免误操作。改进电路如图1所示。
密室防入无线报叫器电路如图1所示，由无线调频（FM）发射器电路与无线接收机两部分组成。有人破门而入时无线发射机发出玻璃破碎声的调频信号，百米外的监听接收机收到并解调出玻璃破碎声信号，经功率放大后驱动扬声器B发声。

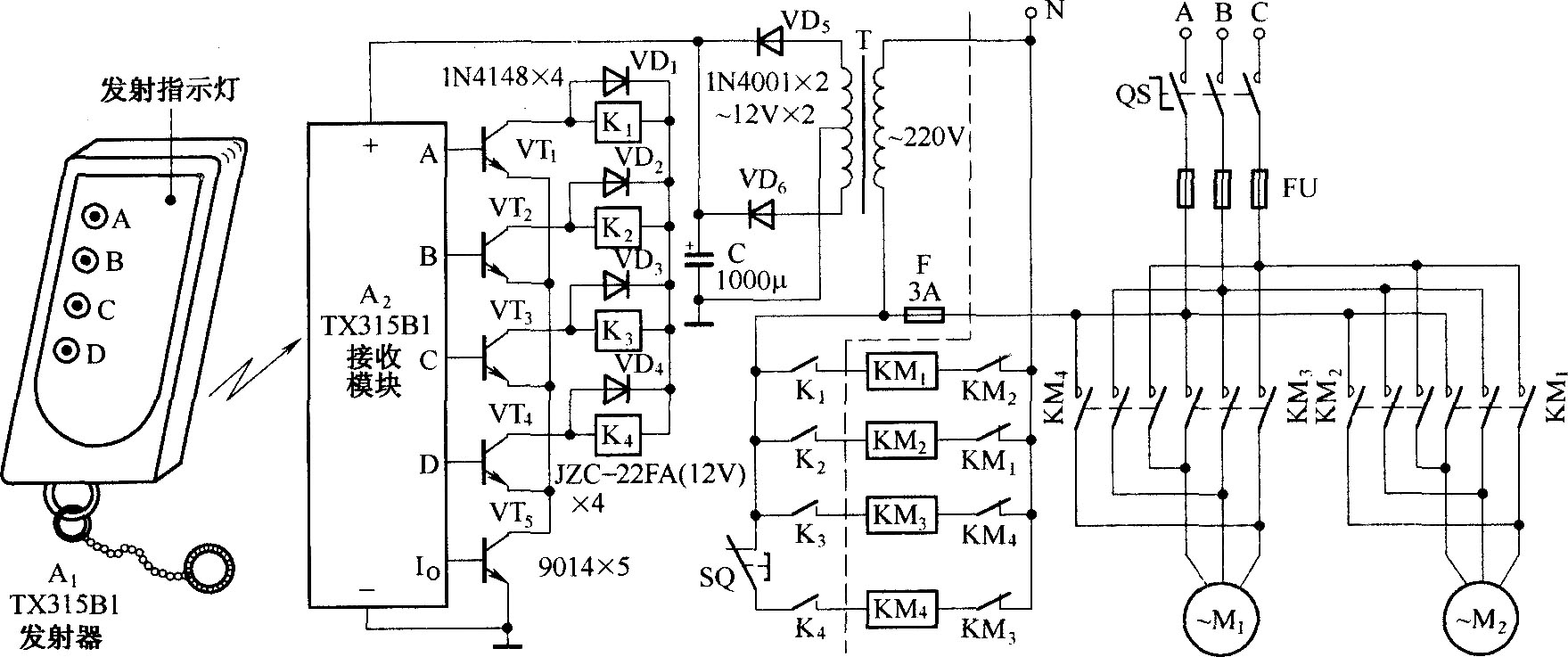

电动单梁吊车无线电遥控器电路如图1所示，操作功能有四项：电动葫芦的行走移动与吊钩（吊物）的上下运动。虚线右半部分为吊车原操作电路，其中K1～K4为原手动操作按键（现已用继电器触点取代），SQ为提升限位开关，KM1～KM4为交流继电器，分别控制提升电机M1与行走电机M2的正反转，实现葫芦行走与吊物升降。虚线左半部分为新增无线电遥控电路：将TX315B1接收电路四个输出端A～D分别经驱动管VT1～VT4驱动直流继电器K1～K4；将输出端I/O输出经VT5控制VT1～VT4的通路，使输出端A～D由互锁…

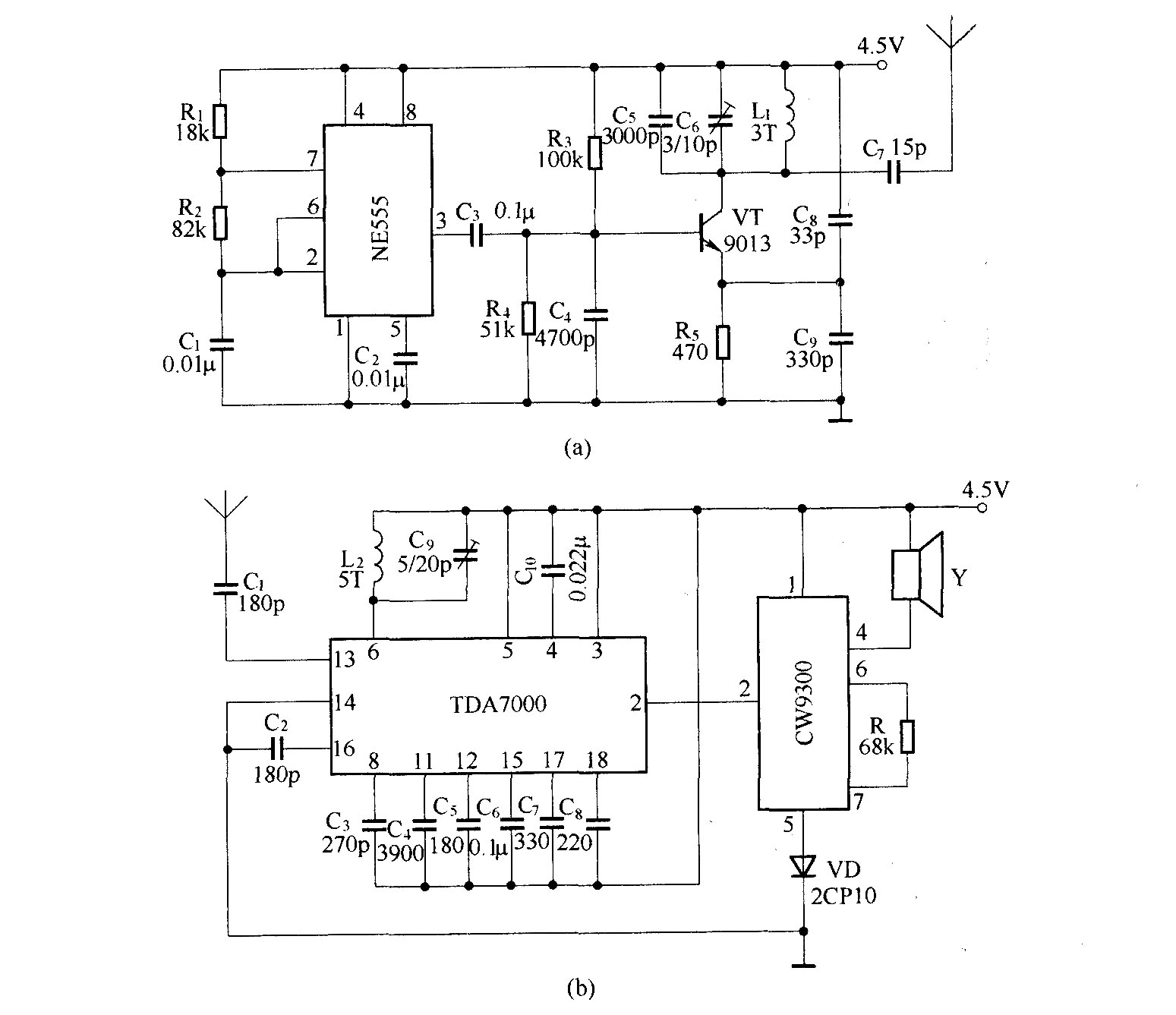

儿童走失警示器调频发射电路包括低频调制振荡器与载频振荡发射电路两部分，如图(a)所示；接收电路如图(b)所示，如图1所示。

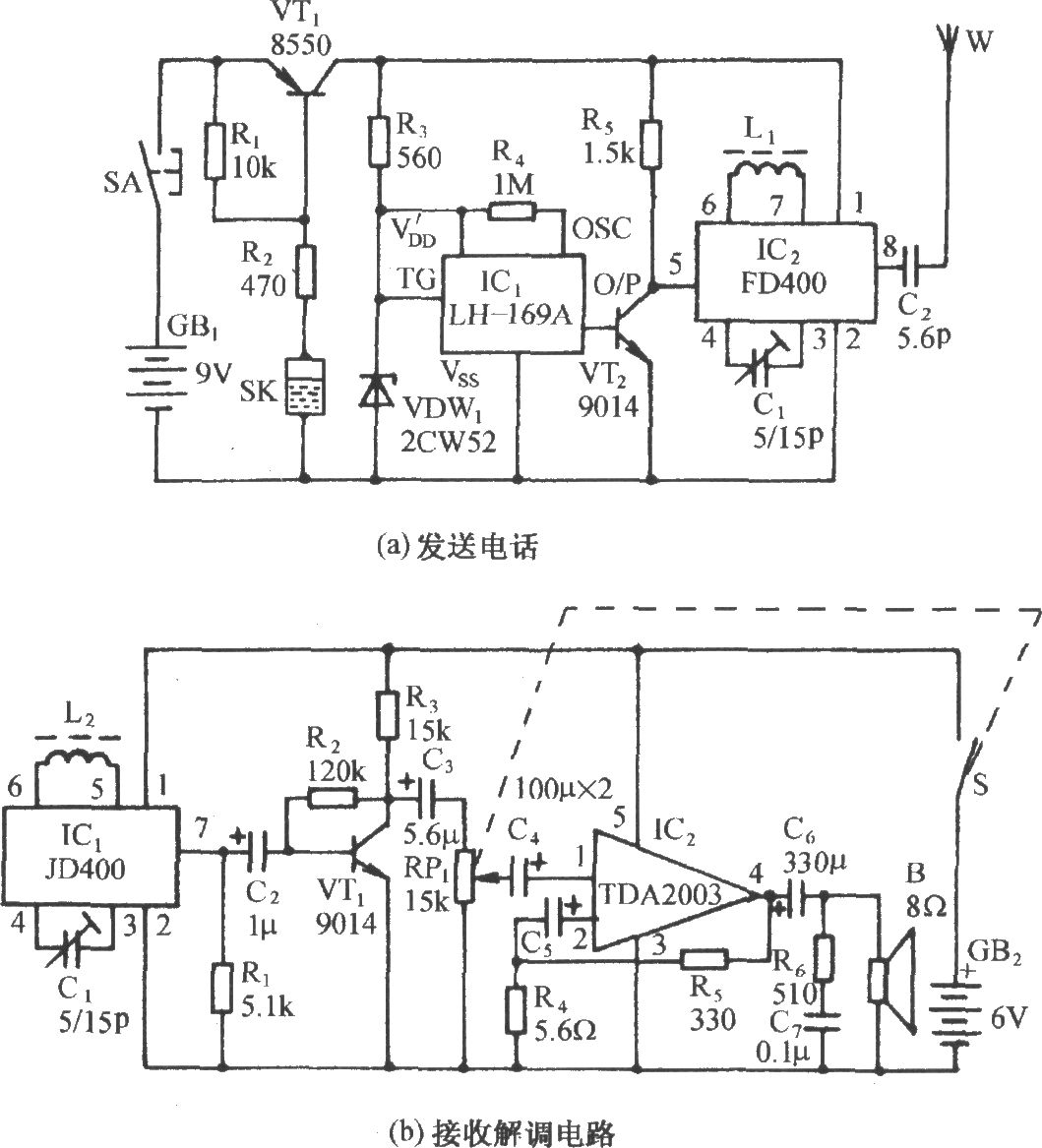

珍贵文物失窃无线电寻踪装置电路如图1所示，包括振动式无线语言发射电路与无线接收、解调电路两部分。将发射电路板置于被保护文物机体内：当有人搬动文物时，按压式开关SA自动复位，同时水银开关SK因搬移接通、VT1导通，发声电路与无线发射电路得电发送语言报警信号；置于主人身边的接收、解调电路收到报警信号后迅即发出“抓贼呀”呼叫声，并可寻迹跟踪。

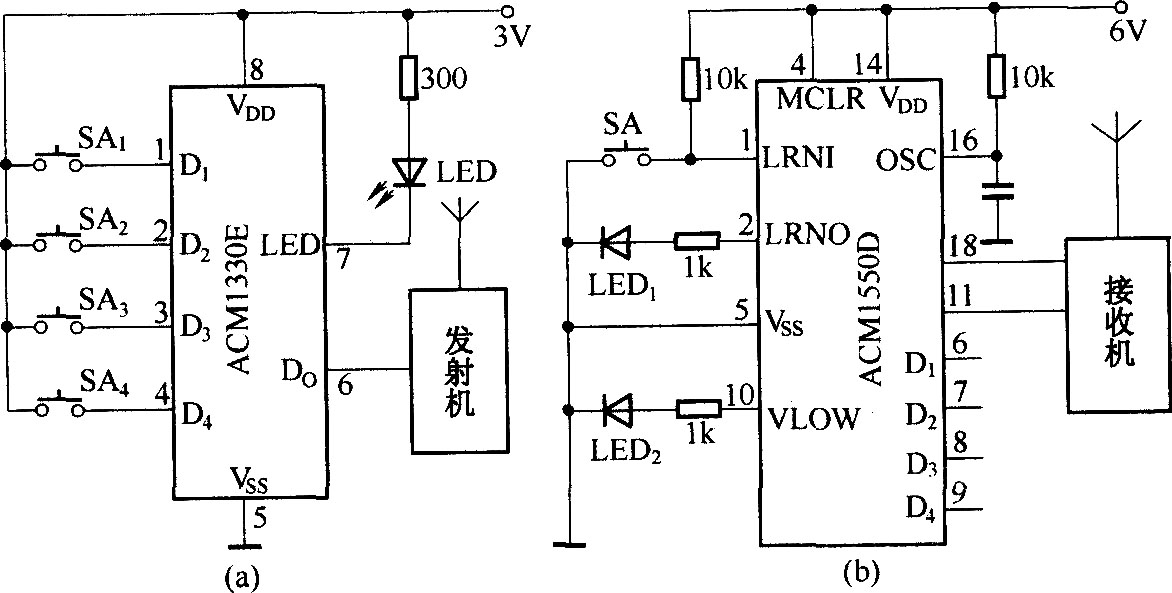

ACML330E/1550D是目前性能最好的跳码型编译器之一，其在无线电发射与接收中的应用如图1所示。
