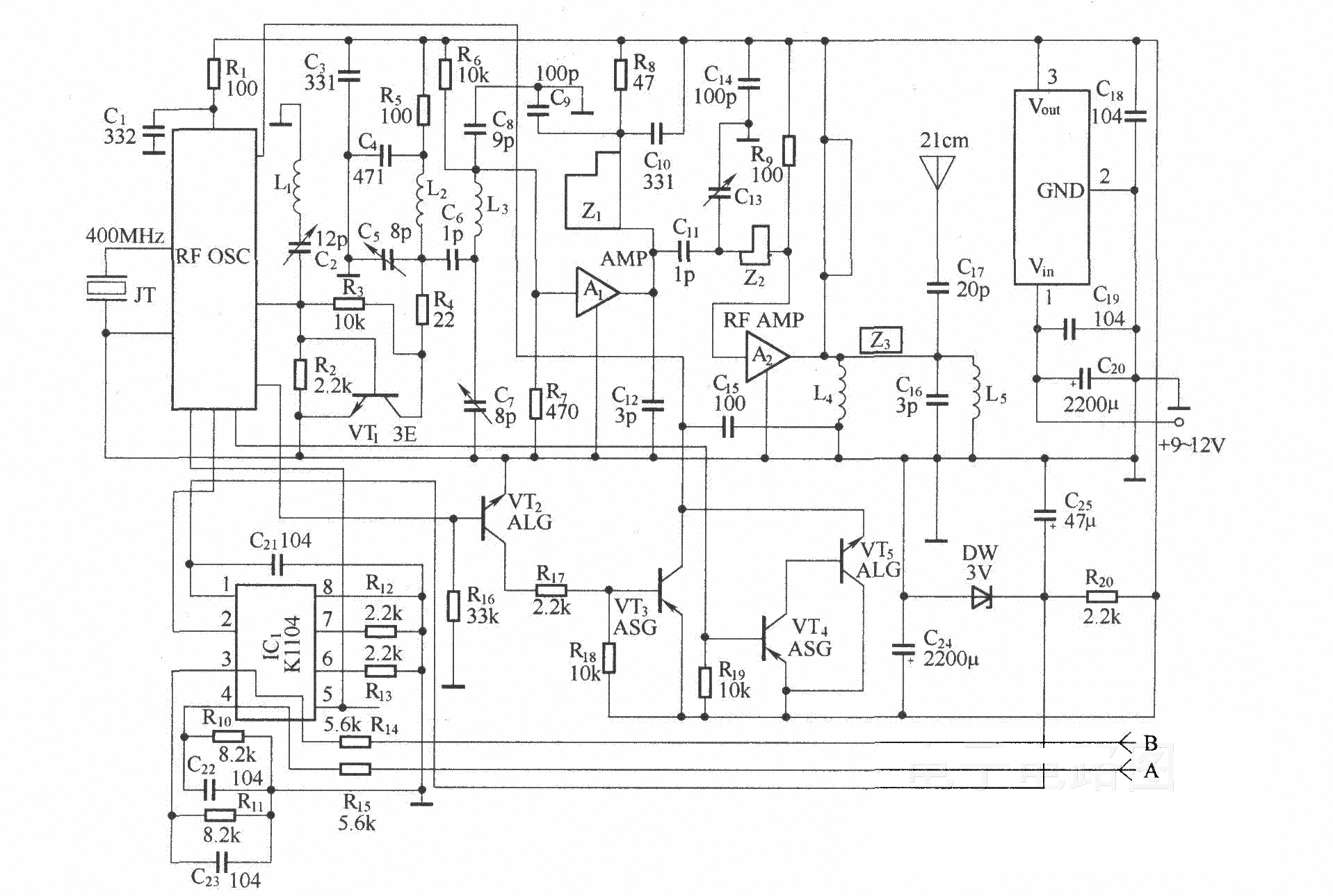

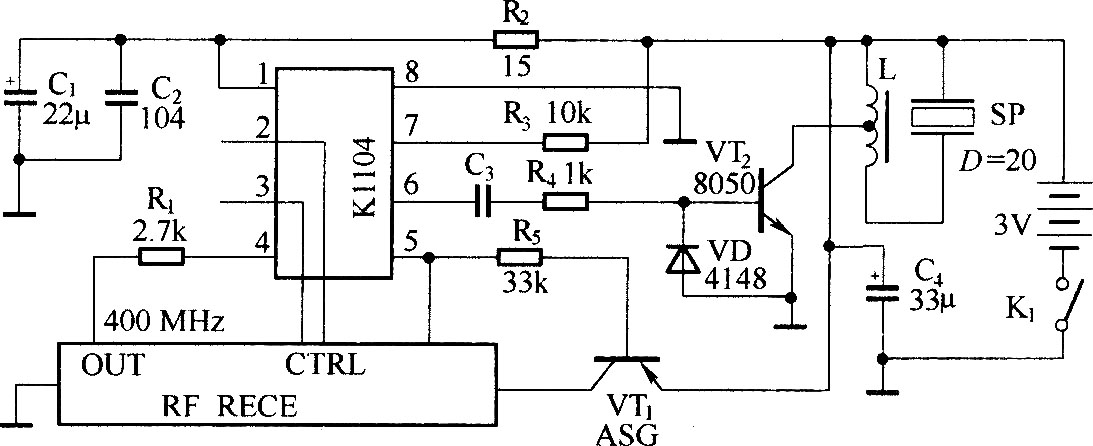

扩频滚码无线跟踪报警组件应用于汽车、摩托车及其他需要远距离无线BP机式反馈报警的场合，采用先进技术与器件、功能完善。组件由一只无线发射器KB318T（或KB923T）与一只钥匙扣式微型接收报警器KB318R（或KB923R）组成。遥控发射器原理图与微型接收电路如图1所示。

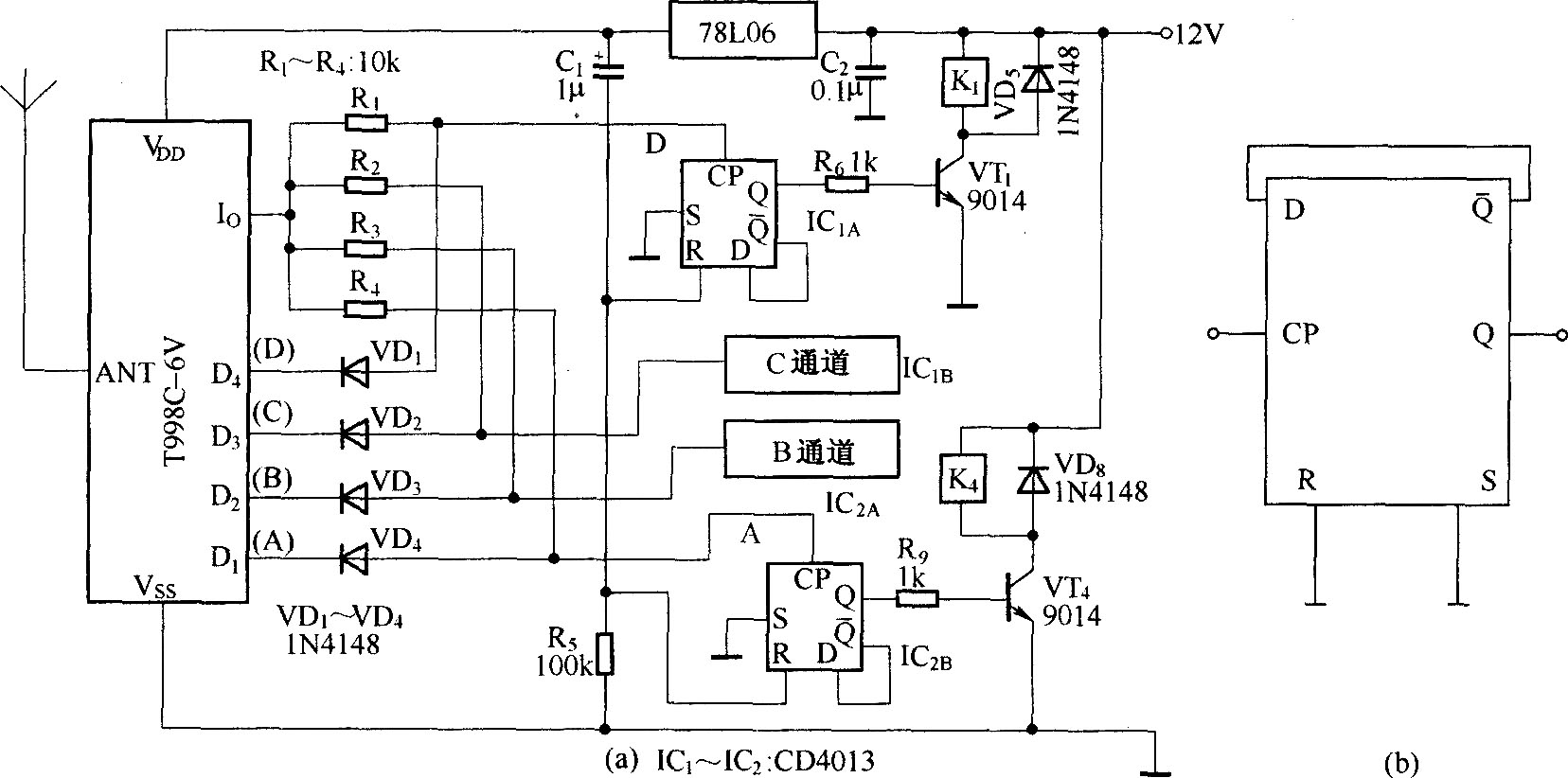

T996组件为内含数字编码电路的SAW型无线电遥控发射组件，内部电路结构与CS900基本相同，其数字编码电路为PT2262，为四通道遥控发射器、发射频率418MHz。T998组件为与T996配套的无线接收组件，内部电路与CS902基本相同，包含数字译码电路PT2272。图1(a)为由T998C-6V和双D触发器CD4013组成的各通道独立控制双稳态开关控制电路。T998C-6V四个输出端D1～D4分别控制四个双稳态触发器翻转，实现各通道开/关控制。CD4013内含两个独立D触发器，每个D触发器可…

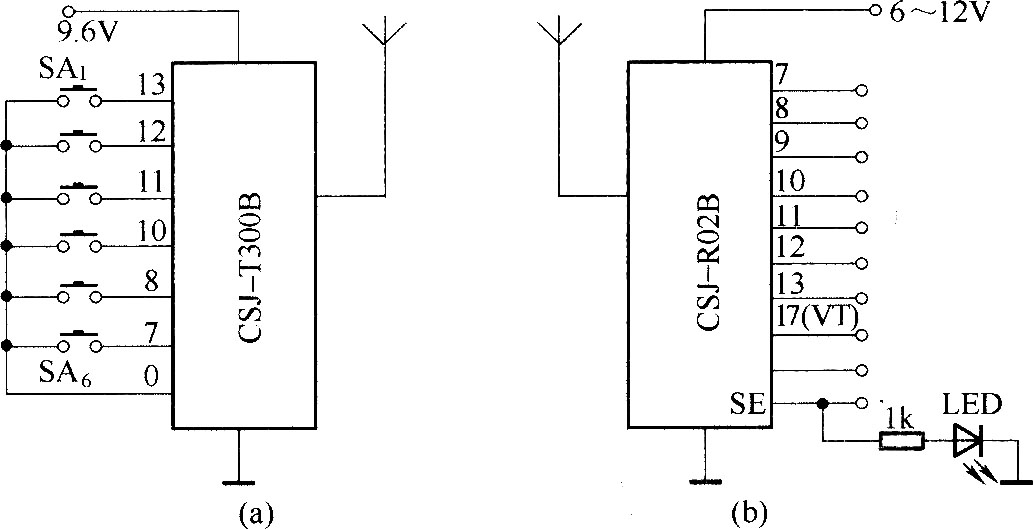

CSJ-T300B/CSJ-R02B是在CSJ-T300A/CSJ-R02A基础上增加数字编译码电路后形成的，由CSJ-T300B与CSJ-R02B组成的遥控电路如图1所示。

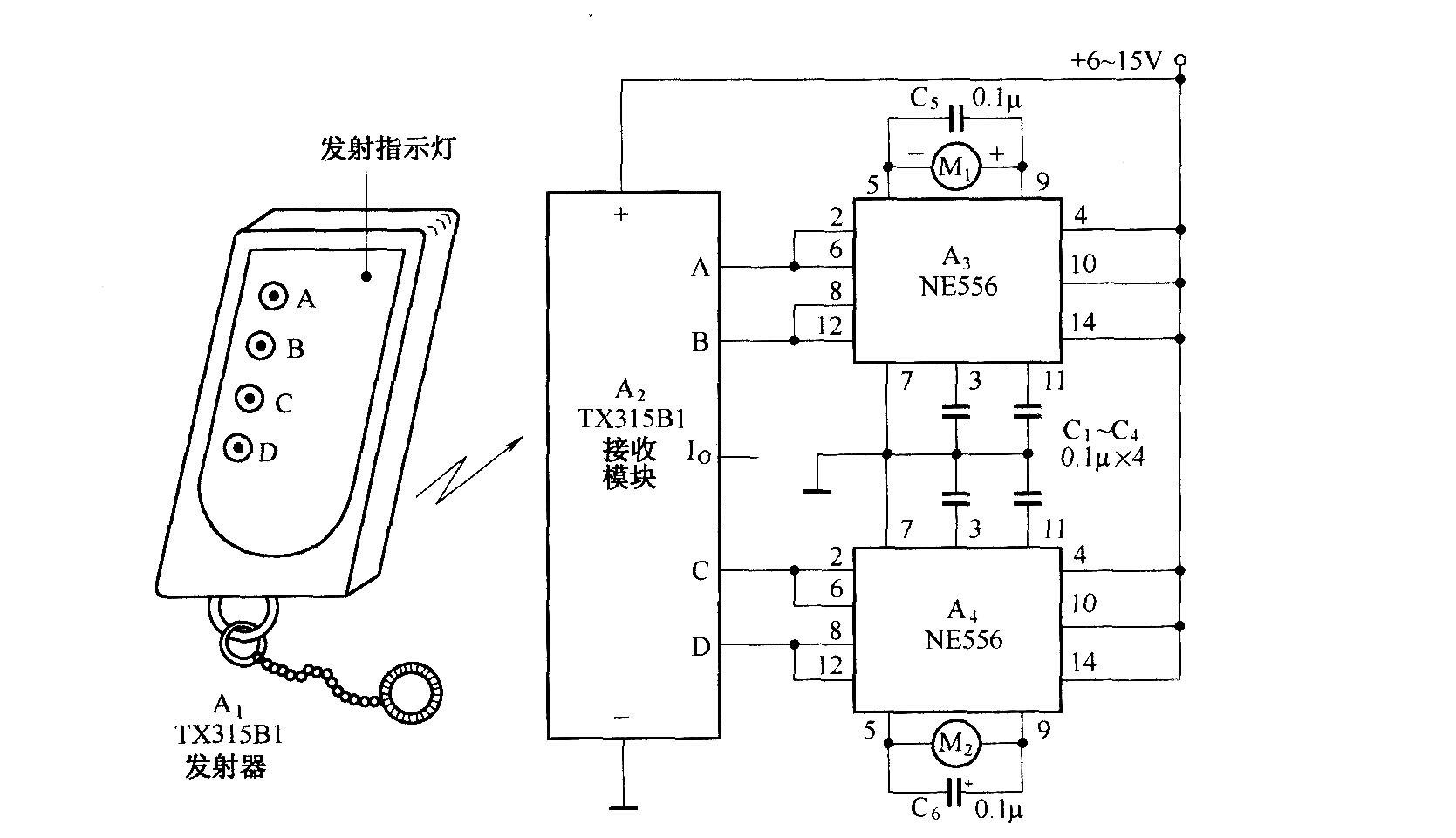

模型车船遥控器电路如图1所示。NE556为双时基集成电路，内含两个独立555电路，每个组成一个施密特触发器，受TX315B1输出端控制翻转：输入端低电平时输出高电平、高电平时输出低电平。当电机两端均为高电平或低电平时电机停转，一端高、一端低时电机旋转，高、低电平对调则电机反转。

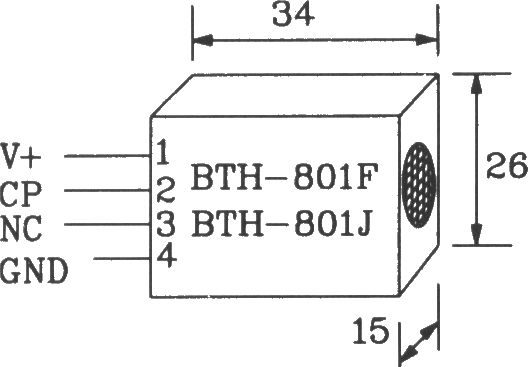

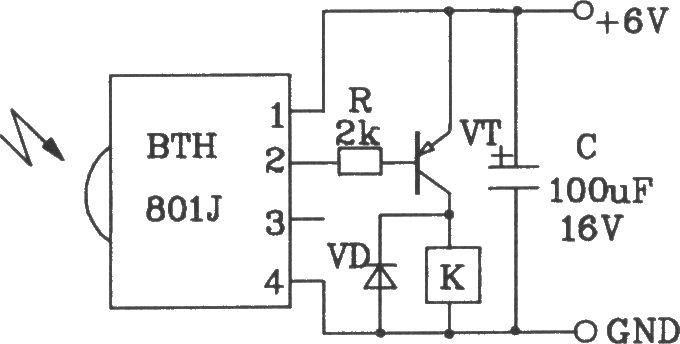

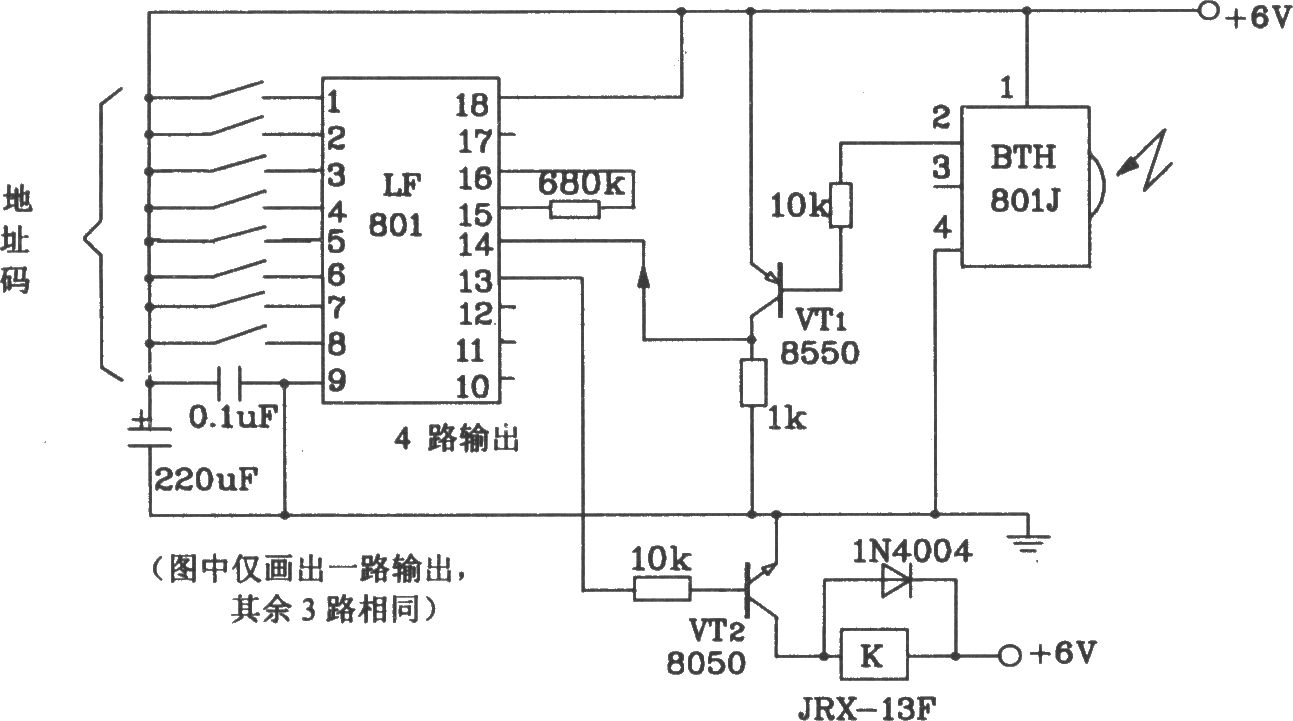

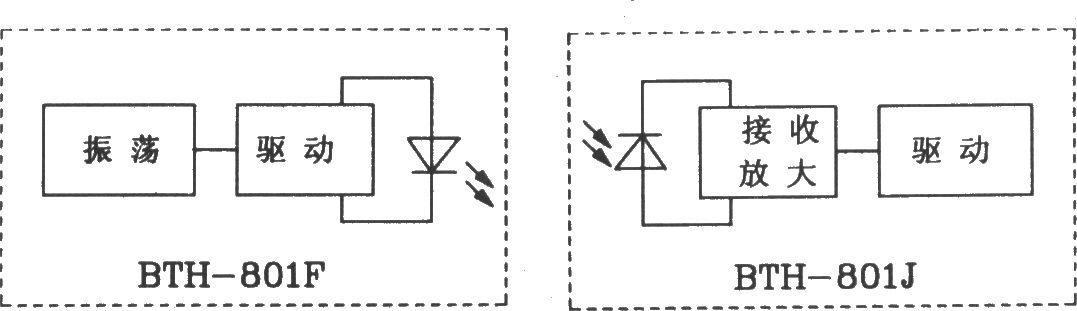

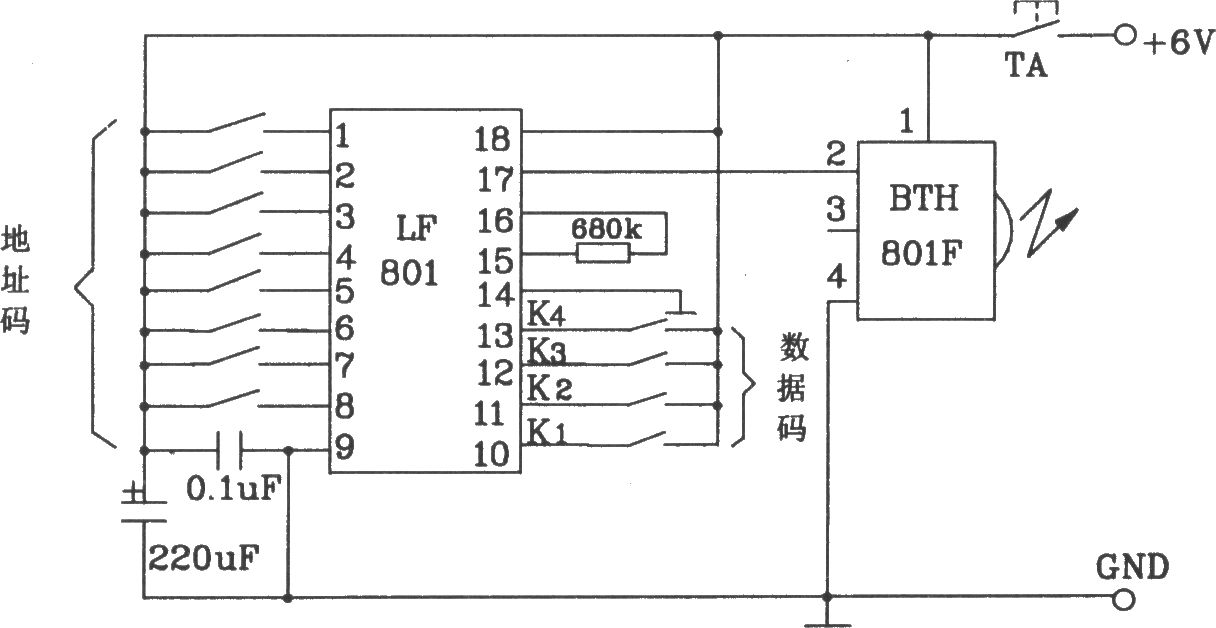

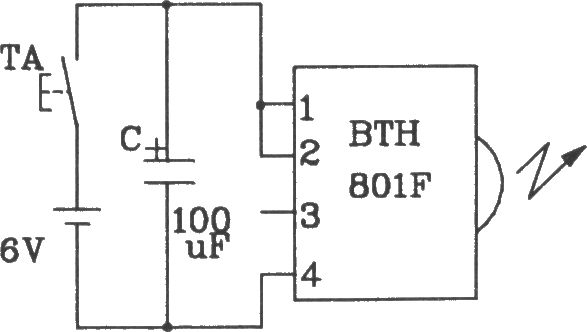

BTH-801F/BTH-801J为新型红外遥控发射/接收专用模块，适用于红外遥控开关、报警等领域。其外形引脚图与内部原理框图如图1所示。主要电气参数：电源电压4～8V；发射模块工作电流大于20mA；接收模块工作电流小于3mA；工作频率30～60kHz可调，典型值40kHz；工作温度-18～60℃，储存温度-25～90℃；作用距离5～10m；作用方式直射、反射兼顾。图1给出BTH-801F单路发射、BTH-801J单路接收、BTH-801F多路发射、BTH-801J多路接收电路。
人体热电自动节能灯电路如图1所示。IC1为四运算放大器LM324，传感器BH为RS03；若选用其他类型传感器，应配套设计合适的放大器增益，但必须选双元件型的。
物体移动探测器电路的核心是动感检测芯片IC1（KC778B），电路如图1所示。PIR传感器信号频率很低（0.1～10Hz）且频带很宽，芯片对其优化处理。KC778B工作电压4～15V，78L05所需输入电压9～12V。电路设3个灵敏度控制器：检测灵敏度由接第2脚的半可变电阻P1控制，当此脚电位等于传感器第7脚电位（约0.5V）时灵敏度最低，第2脚接地（约0.125V）时灵敏度最高；日光灵敏度由半可变电阻P2与光敏二极管LDR控制，一般希望探测器仅夜间工作，可连至照明线路，若不需此特性可将12脚接…
YN5049/5050多路红外遥控接收器是与YN5048多路红外遥控发射器配合使用的专用接收集成电路，主要用于电视、音响、录像机等家电遥控，同类型号还有BL9150、TC9150。其外形引脚图、内部原理框图、极限参数及典型应用电路如图1所示。
红外遥控器按下按钮时会发出一串连续37.9kHz编码脉冲，由红外二极管转换为光脉冲发射，被电视机、录像机、VCD、DVD等红外接收器检测并译码后使控制电路产生相应功能；按一下遥控器即可控制继电器吸合或释放。通用红外遥控开关电路如图1所示，由红外接收模块、三极管VQ1、D触发器（仅用1个）、驱动三极管VQ3、继电器、指示LED、稳压二极管ZD1及三极管VQ2组成。红外接收模块检测到37.9kHz负脉冲串，由VQ1反相为正脉冲，再经R4、VD1、R5与C2网络变换成单脉冲。VQ1集电极正脉冲经R4、…
电路以红外传感专用集成电路BISS0001为核心，外围配热释电红外传感器PIR与光控电路，可构成用于库房、商场、走廊、过道等场合的自动灯光、照明或安全防范系统，如图1所示。
