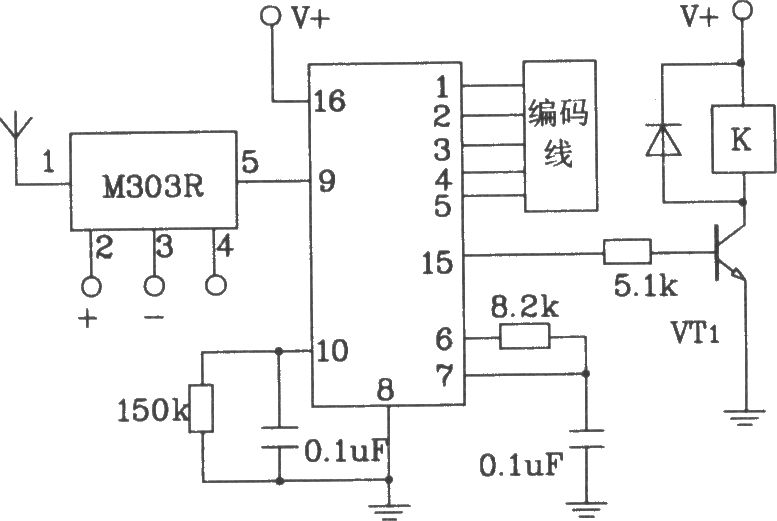

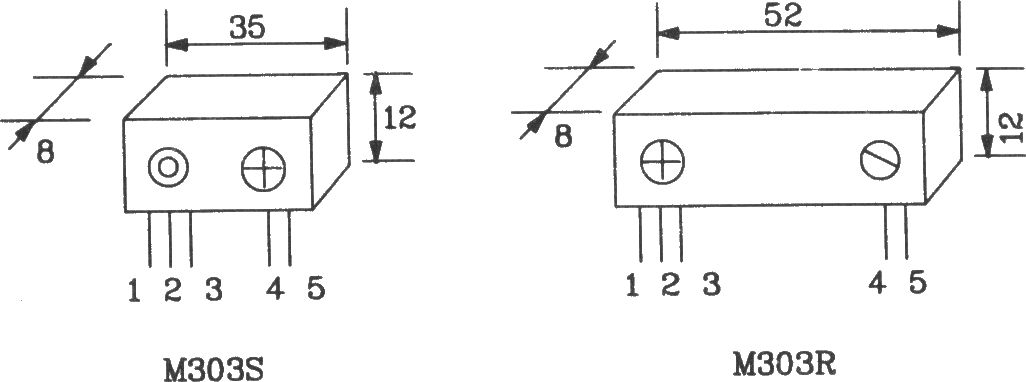

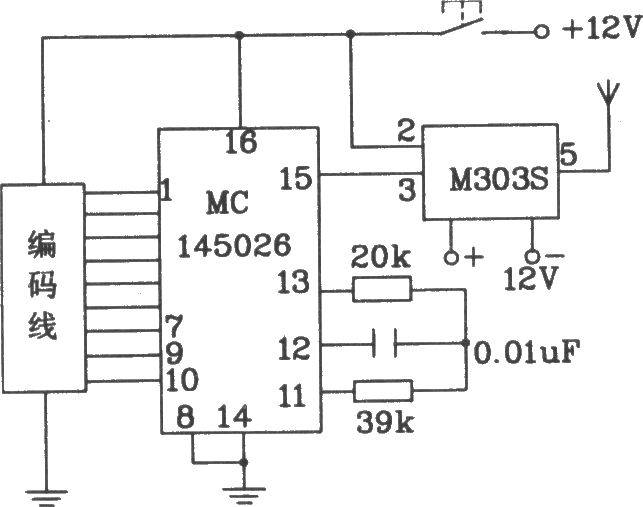

M303S/303R是一对微型无线电射频遥控发射/接收模块，主要用于短距离数据传输，模块采用专用稳频单元电路，工作稳定可靠，适用于各种遥控开关、防盗报警装置及小型玩具控制。其外形引脚图如图1所示。M303S发射模块实为可控振荡器加功率放大单元，天线配置与调校直接影响输出功率和传输距离，天线设计阻抗50Ω，可选：标准300MHz橡皮天线与Q-9插座配合调节微调电容；30cm拉杆天线配合调节；25cm塑料软电线配合调节。接收电路调节最好用标准信号源以1kHz音频调制。图1给出M303S构成的遥控编码…

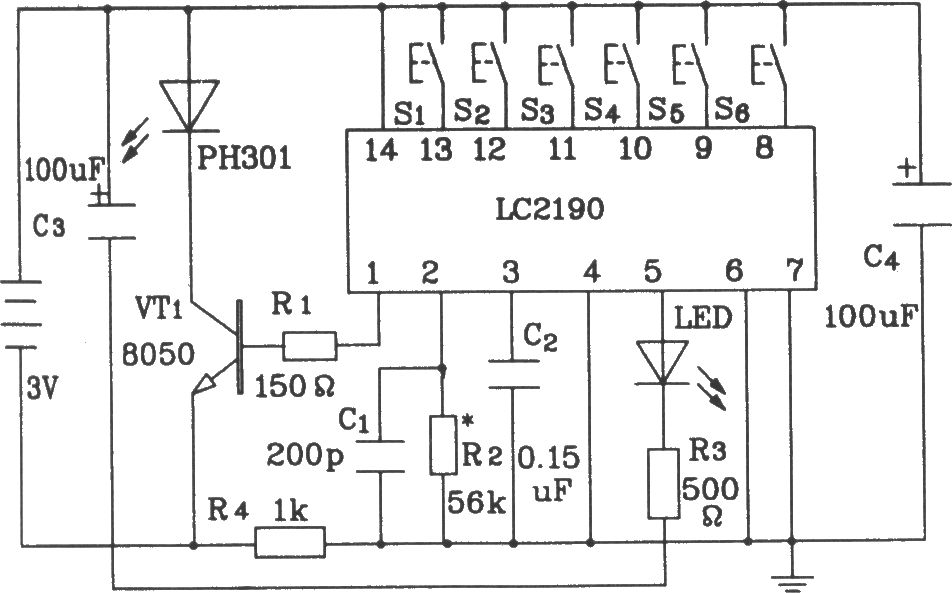

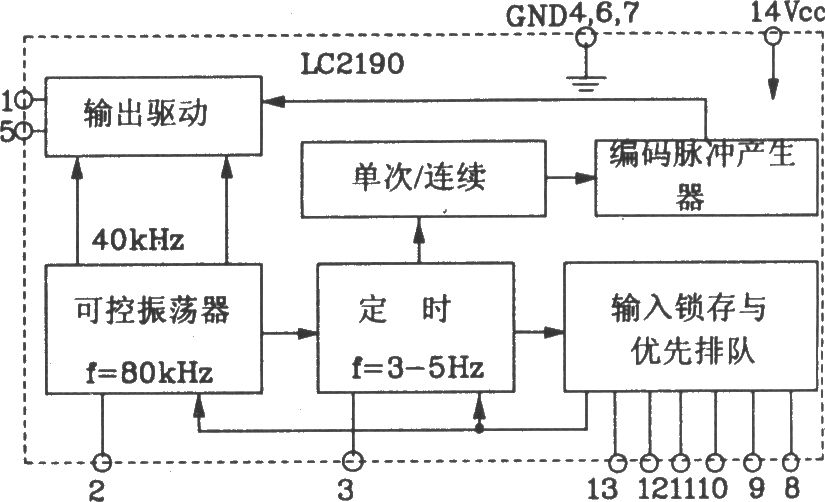

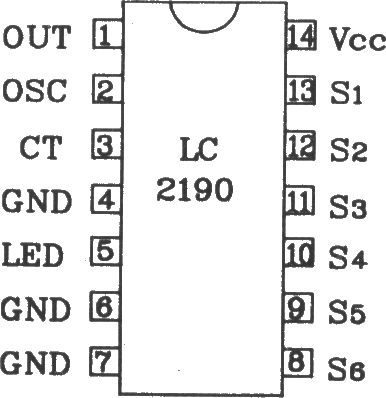

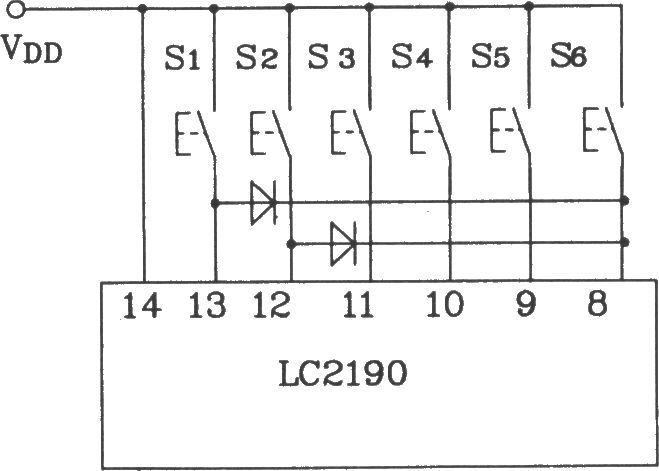

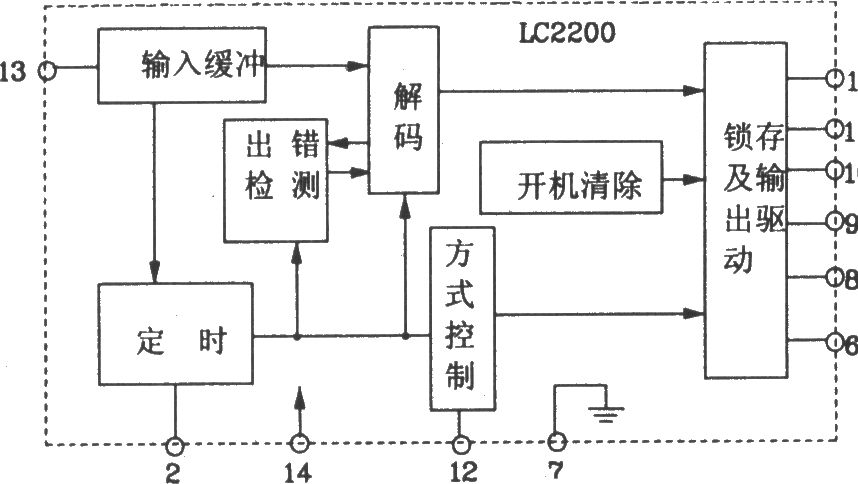

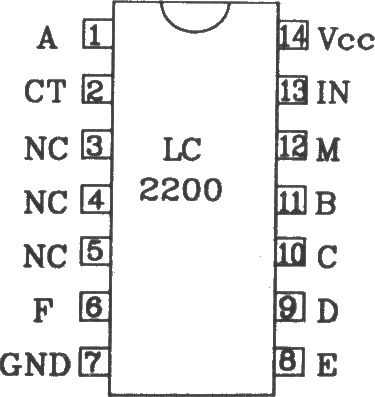

LC2190/2200遥控编码发射/接收专用集成电路是LC219/220A的改进型，增加了译码与误码识别重复比较功能，可有效防止误码动作，外形引脚图与内部原理框图如图1所示。主要电气参数：LC2190发射芯片工作振荡频率80kHz，输入占空比1:1、f=40kHz方波脉冲，输出脉冲串间重复频率由CT端电容决定（一般3～5Hz），工作电压2.5～3.5V（典型3V），静态电源电流小于1μA，输出可驱动功率晶体管获较大发射电流。LC2200接收芯片电源电压3～9V（典型5V），静态电源电流小于5μA…

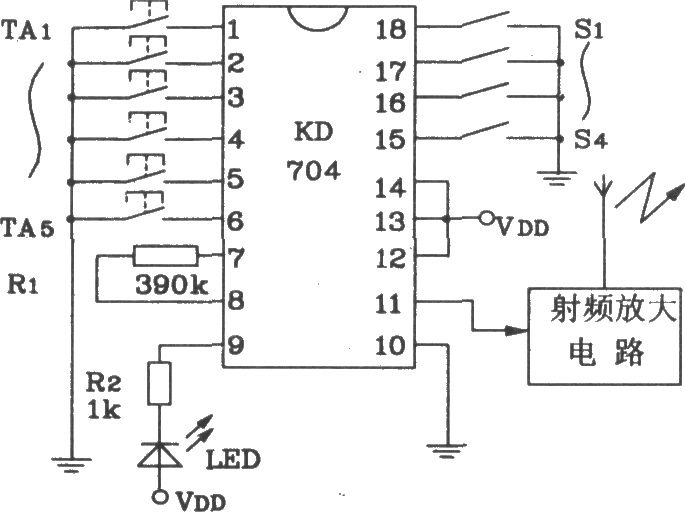

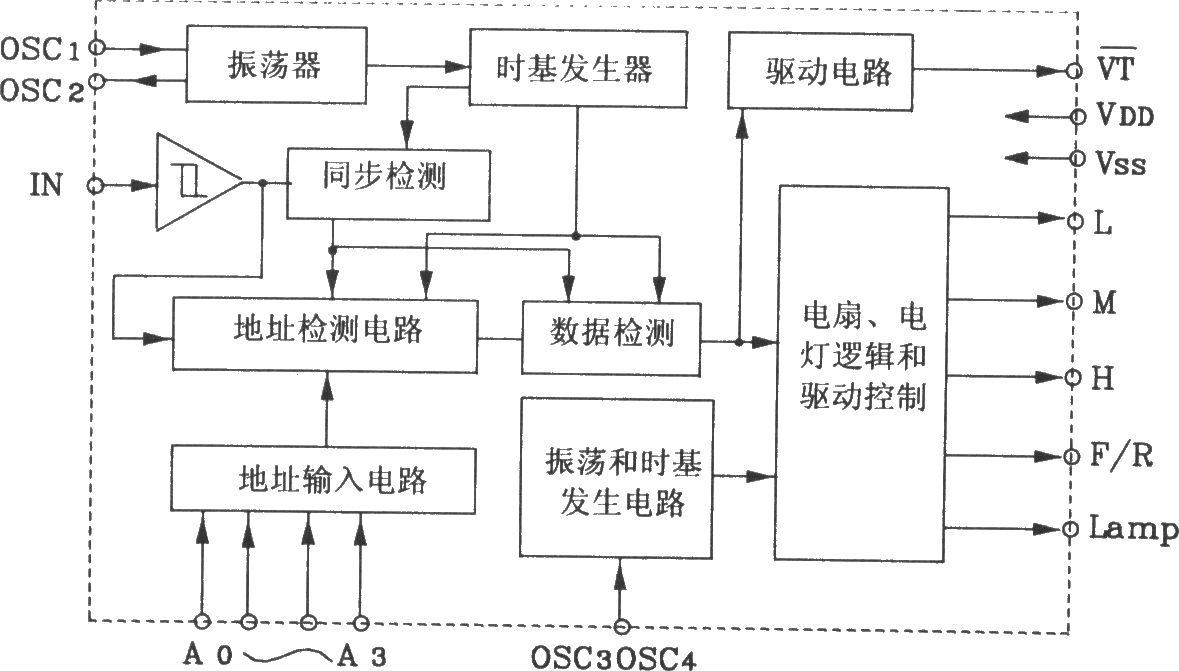

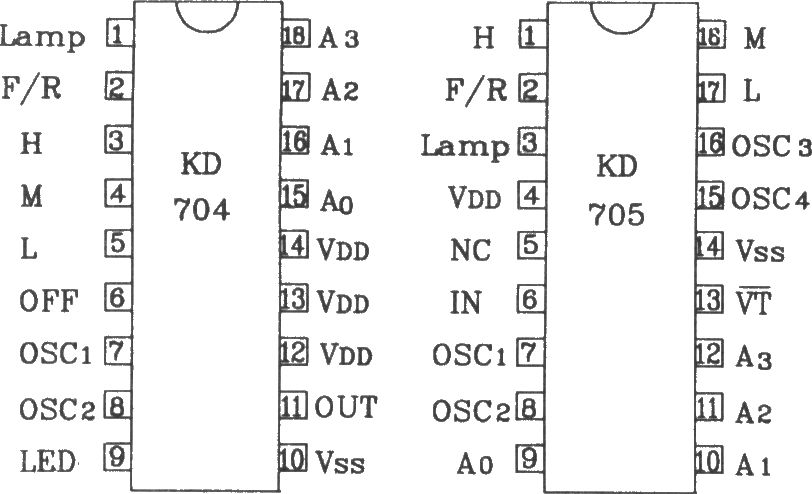

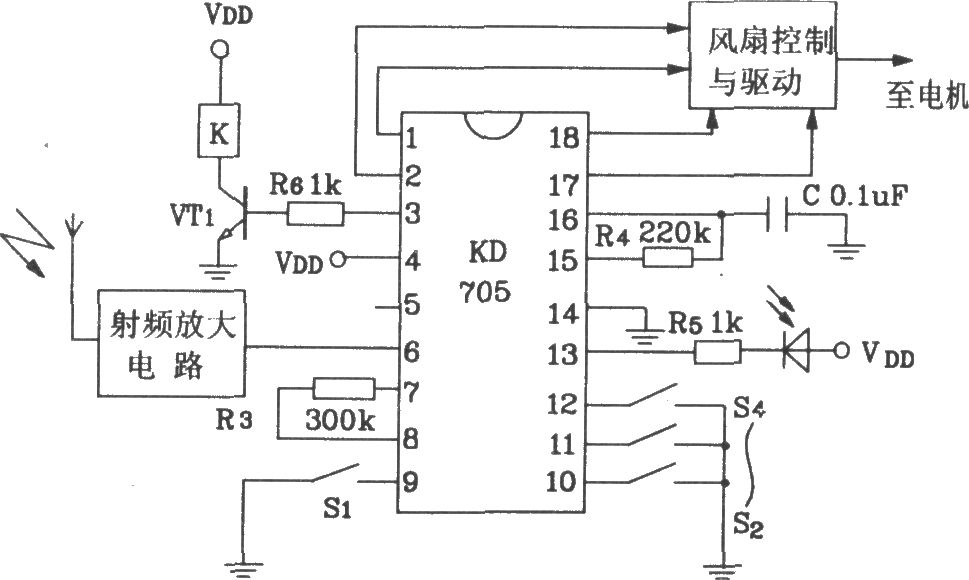

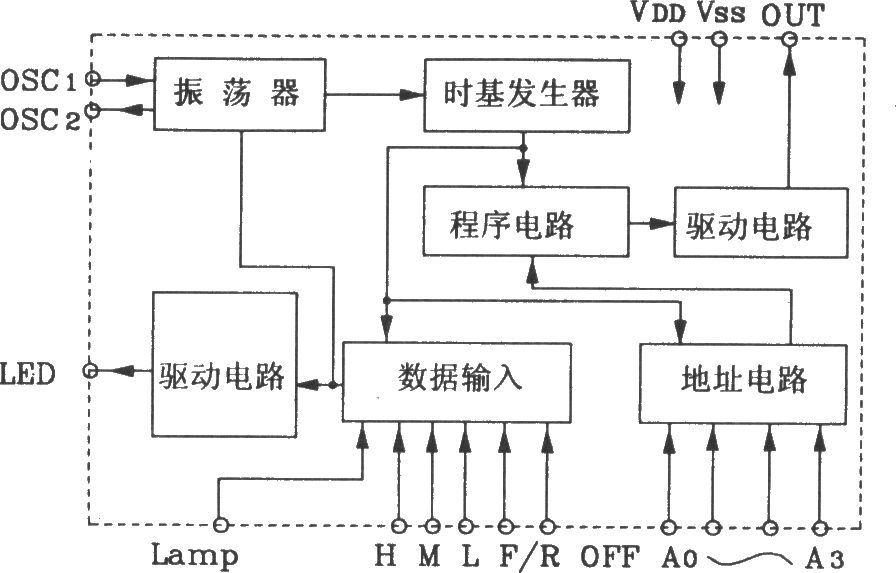

KD704/KD705是一对专为电风扇和电灯设计的射频遥控发射/接收CMOS大规模集成电路，外形引脚图与内部原理框图如图1所示。图1给出KD704构成的射频遥控发射电路与KD705构成的射频遥控接收电路。

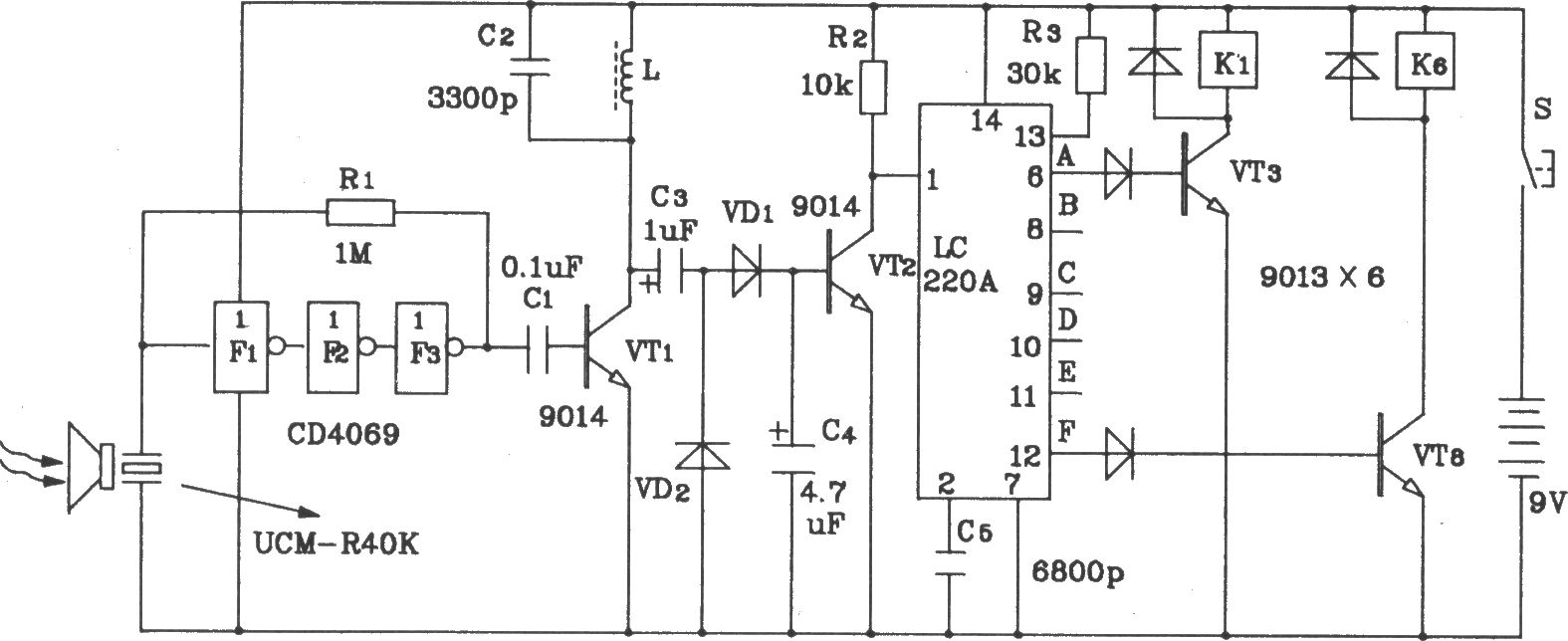

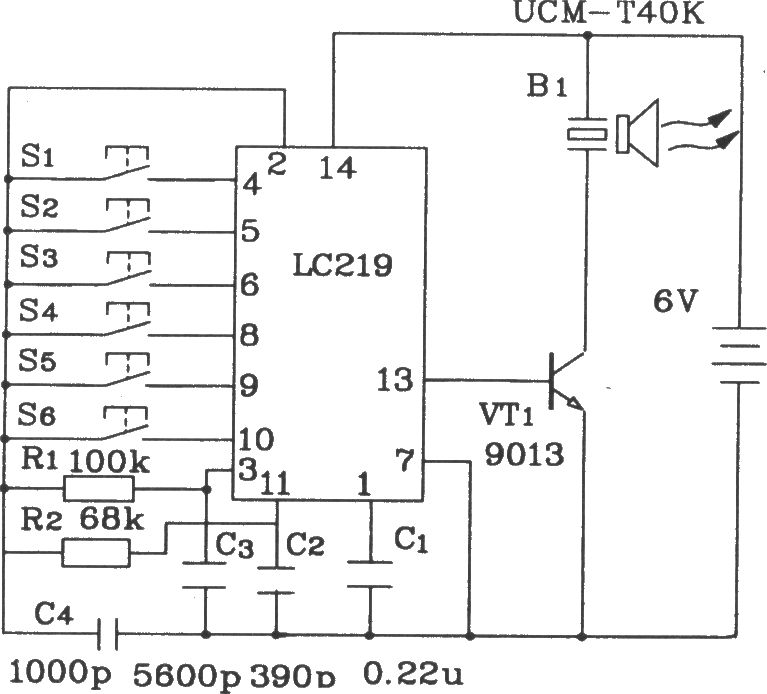

LC219构成超声波6路遥控发射应用电路与LC220A构成的接收应用电路如图1所示。电路中LC219的13脚输出39kHz载波编码脉冲，接收电路中LC220的MOD端接成自锁方式，以与UCM-T40K配套的UCM-R40K为接收器件，谐振频率39kHz。

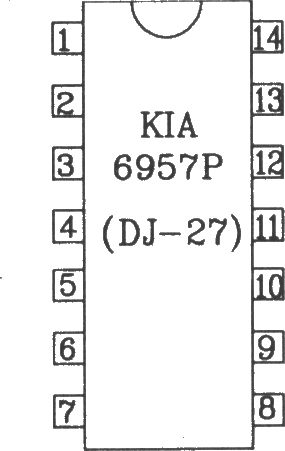

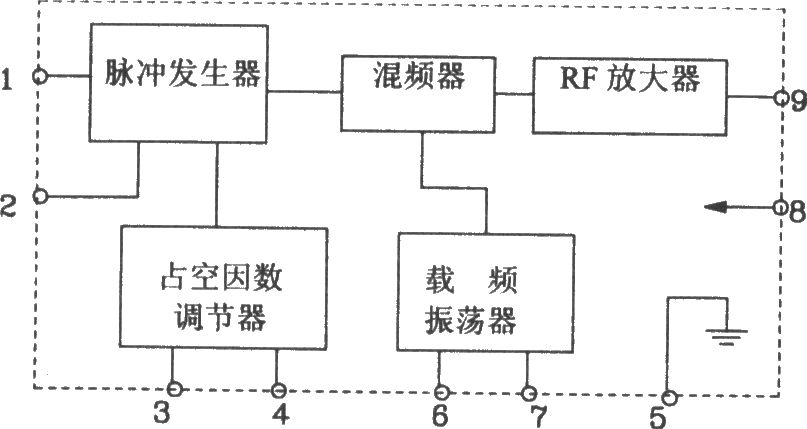

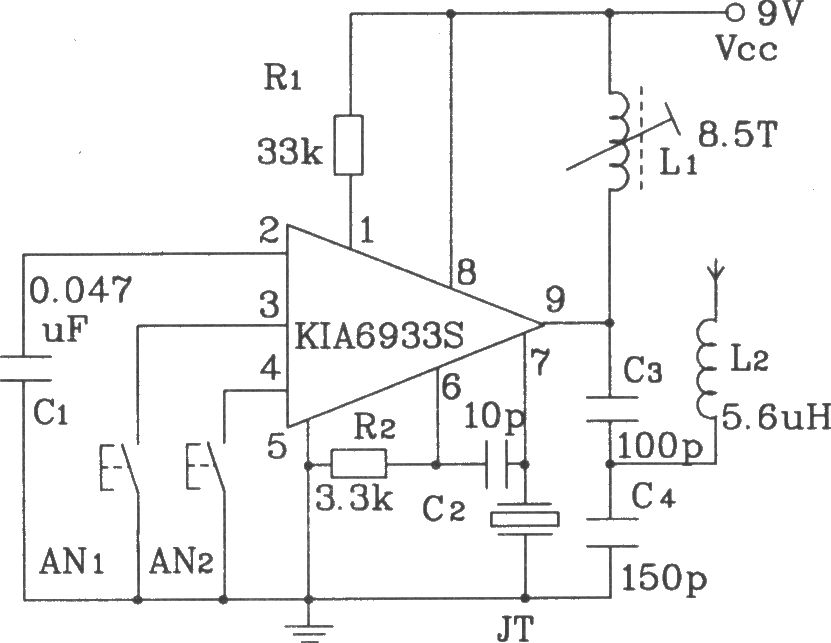

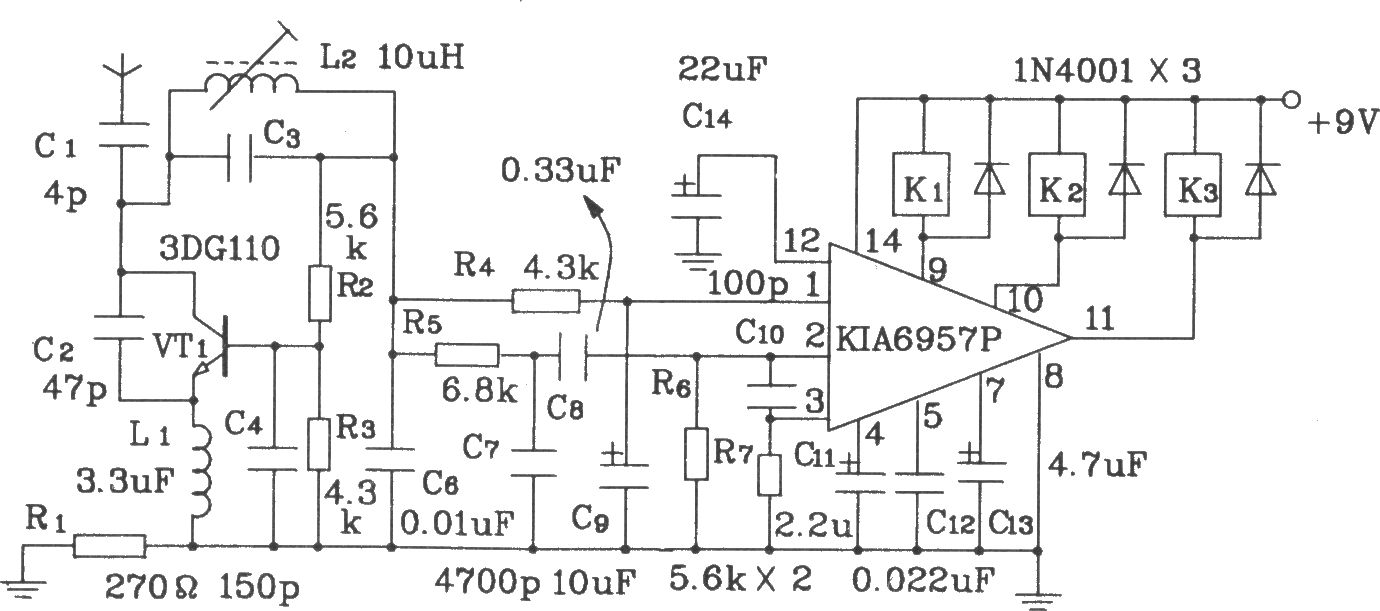

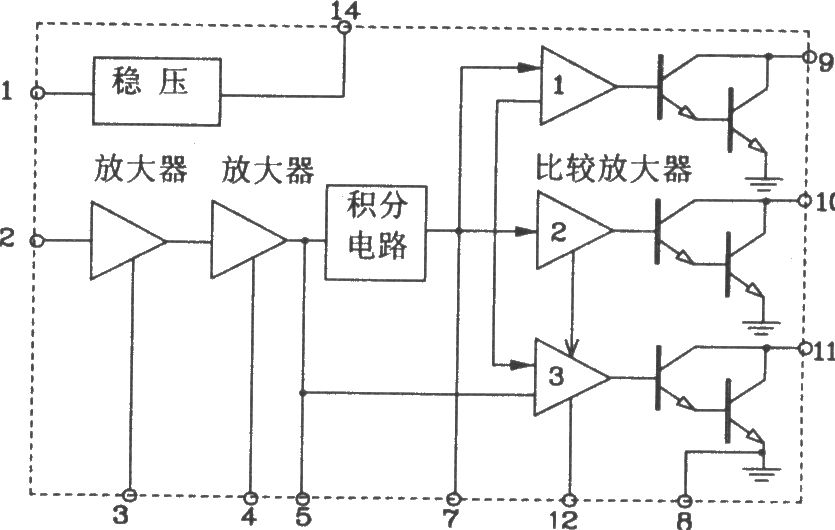

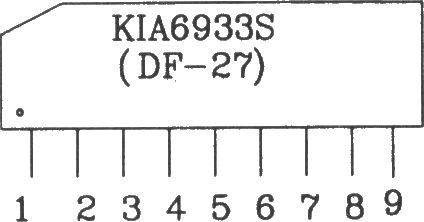

射频遥控发射集成电路KIA6933S内部由脉冲发生器、占空因数调节器、混频器、载频振荡器和射频放大器组成，构成的发射电路外围简单、调试容易，可实现4种状态遥控。接收电路KIA6957P内部设两级低频放大单元、积分电路与信号比较检测电路，因内部无高频接收电路，一般外加超再生式高频接收电路配合，同类型号还有DF-27/DJ-27、TA7333P/TA7657P。主要工作指标：KIA6933S典型工作电压9V，第9脚开路集电极的射频放大管最高工作电压18V；提高9脚电压可提高发射功率（最佳是在9脚后加…
F03/J02调频发射/接收模块具体积小、外围元件少、低电压低功耗、效率高、性能稳定等优点，因采用印刷线圈并工作于微波波段，工作频率稳定、干扰小、传输距离远，无需外接天线即可达有效收发距离。二者配对使用可广泛应用于遥控开关、防盗报警、玩具等。F03发射模块工作频率约320MHz且可扩展，工作电压1.5～9V（典型6V），工作电流0.8～30mA由微调电阻调整；选1.5V时发射电流仅数毫安、距离几十米，选3V时调至10mA左右可达100m，选6V时调至20mA左右距离大于100m且频率稳定。J02…
TDC1808/1809射频无线发射/接收专用模块可方便构成各种无线遥控装置，外形引脚图如图1所示。模块应用频率范围广：发射模块TDC1808出厂时发射频率调在250～350MHz、可提供10种频率，使用时具A、B两种连接法（无调制信号或外接音频/数码等调制信号发射）；工作电压出厂定为9V，厂家亦可生产1.5～18V的发射模块。接收模块TDC1809工作电压5.1V，需要5V以下时可定做。图1给出TDC1808单通道发射、TDC1809单通道接收、多通道发射及多通道接收电路。

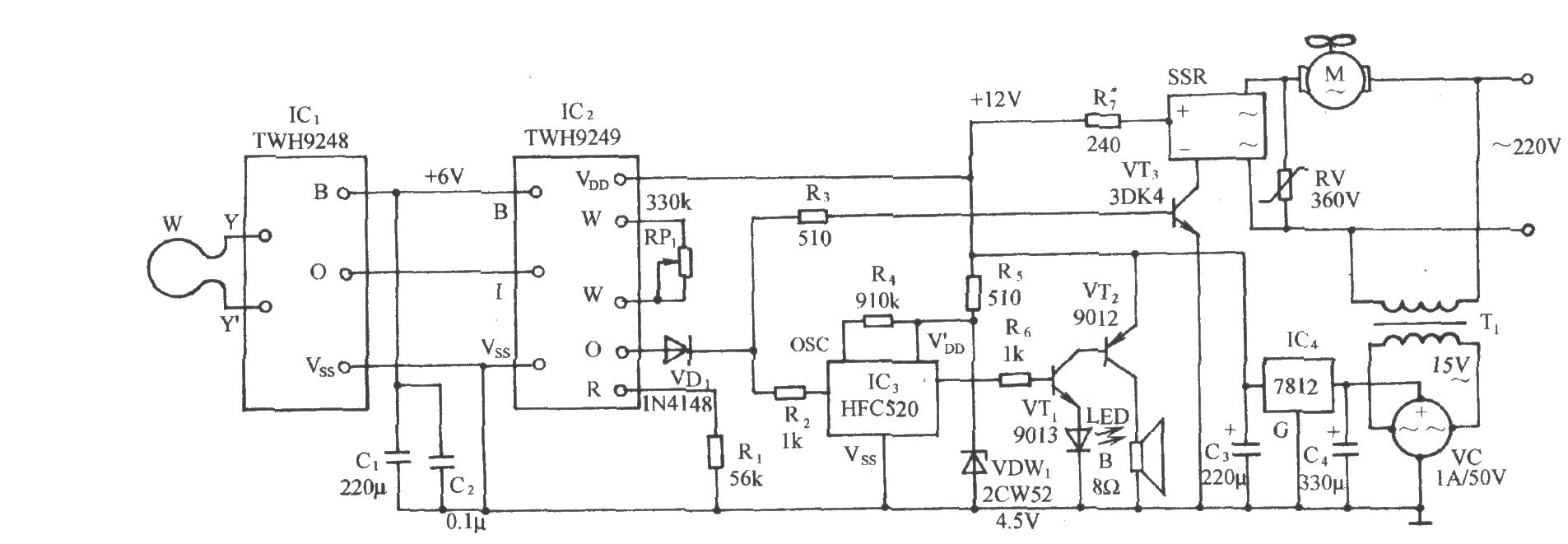

扫描探测式电风扇自动控制电路如图1所示，包括雷达式扫描探测配套集成模块、交流固态继电器控制风扇电路、音乐发声电路与直流供电电路。有人走近时自动启动电风扇吹风并伴海浪涛声，人过后延时几十秒关闭。TWH9248/9249为配套的雷达式探测及处理集成模块，外接W天线同时完成微波发射与接收；有人进入天线有效辐射区时TWH9248输出与行人移动速度成正比的电信号，TWH9249将其选通放大、比较处理和延迟后，输出端输出高电平跳变。此高电平经VD1分两路：一路控制交流继电器，另一路触发海浪声发声集成电路IC…
滚动码编码电路内部结构复杂、编码方式独特，但使用方法与数字编码电路一样甚至更简单。由滚动码编解码电路TH150/TH151A、B组成的无线电遥控电路如图1所示，包括遥控发射电路（由滚动编码电路TH150与晶体管载频振荡器组成）与超再生无线遥控接收电路（由滚动解码电路TH151A/B组成）。
利用跳码编解码电路可组成高保密电子锁，装设于保险箱、保密文件柜、机要室等处确保安全。由跳码编解码电路ACM1330E/ACM1550D与长波遥控发射/接收电路T630/T631组成的高保密电子锁电路如图1所示，其中(a)为编码发射电路，(b)为接收解码电路。
