本例介绍的红外遥控开关，可用遥控发射器上的一只控制按钮遥控两路负载（照明灯、电风扇等）的通电与断电，实用性较强。电路由红外线遥控发射电路与红外线遥控接收控制电路组成，如图1所示。元件选择：R1～R16用1/4W碳膜/金属膜电阻；C1、C2用高频瓷介电容，C3用独石电容，C4～C10用16V铝电解电容；VD1～VD3用1N4148，VD4、VD5用1N4001或1N4007；VL1用SE303A红外发光二极管，VL2（红）、VL3（绿）用φ5mm LED；V1用S9013或S9014、3DG901…
八路无线防盗报警系统电路如图1所示。(a)为报警监测与发射分机：KD9562通过八个触发端组成八个报警监测发射分机，热释电红外探测模块HL911L组成防盗监测电路，发生盗情时HL911L①脚输出高电平接通电子开关TWH8778，其③脚输出高电平使继电器K吸合，触点KS接通发射组件FDD5工作电源；TWH8778②脚输出的5V使KD9562工作，其输出的模拟音响信号经③脚输入FDD5调制载频后发射，KD9562八个触发端发出八种不同模拟声对应八个监测点。(b)为报警接收主机：JDD5收到报警信号解…

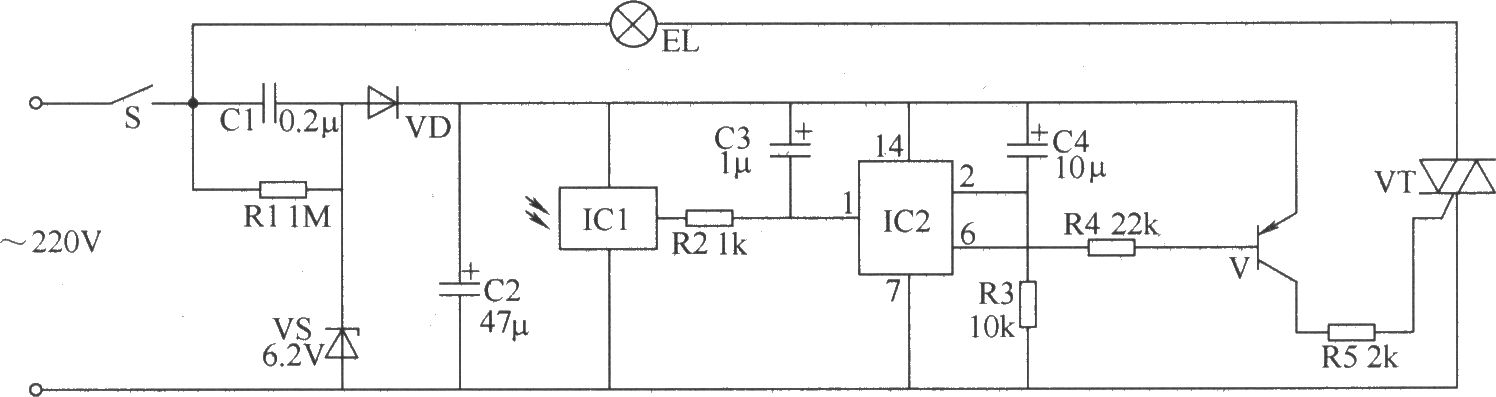

本例介绍的红外遥控开关，可使用电视机、影碟机、录像机等家电的遥控器控制其开与关，而不需专用配套遥控器，可用于控制照明灯和排风扇等电器。电路由电源电路、遥控接收电路、计数器电路和控制执行电路组成，如图1所示。元件选择：R1～R5用1/4W碳膜/金属膜电阻；C1用400V以上涤纶或CBB电容，C2～C4用16V铝电解电容；VD用1N4007；VS用1/2W、6.2V稳压二极管；V用S9015或S8550、C8550 PNP管；VT用3A、400V双向晶闸管；IC1用电视机用微型一体化红外接收头（使用…
热释电探测无线防盗系统由热释电红外探测电路、数字编码无线电发射电路、无线接收解调电路、地址译码电路及报警声触发与发声电路组成，HN911为新型热释电红外探测模块，功耗小、抗干扰（尤其抗电磁波）性能优良。热释电探测无线防盗发射电路与接收电路如图1所示。
本例介绍的红外遥控开关，能使用电视机、影碟机、录像机上的遥控器控制其输出电源的开与关，可用于控制照明灯、换气扇、加湿器、空气清新机等电器。电路由电源电路、红外遥控接收器、单稳态触发器、反相器、双稳态触发器和控制执行电路组成，如图1所示。元件选择：R1用1/2W金属膜电阻，R2～R14用1/4W或1/8W碳膜电阻；C1用450V CBB或涤纶电容，C2、C3、C5、C6用16V铝电解电容，C4用涤纶或独石电容；VD1～VD5用1N4007；VS用1W、5V稳压二极管；V用C8050或S8050 N…
十五路无线防盗报警系统电路如图1所示。(a)图为编码发射电路，FDD5组件内已设数字编码电路VD5026并可预置编码，接通工作电源即自动发射信号；(b)图为遥控接收解码电路，JDD5内部集成译码电路VD5027。

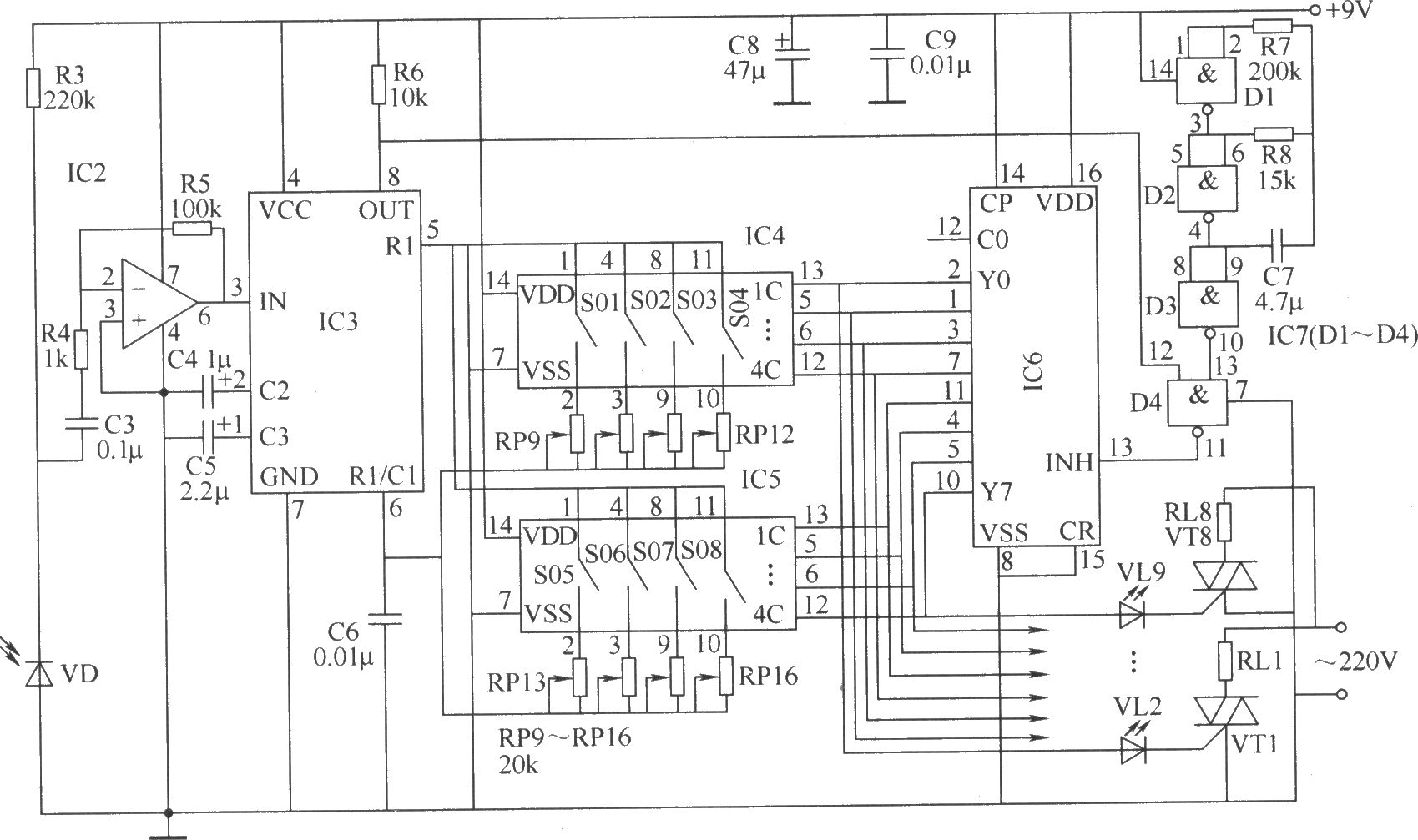

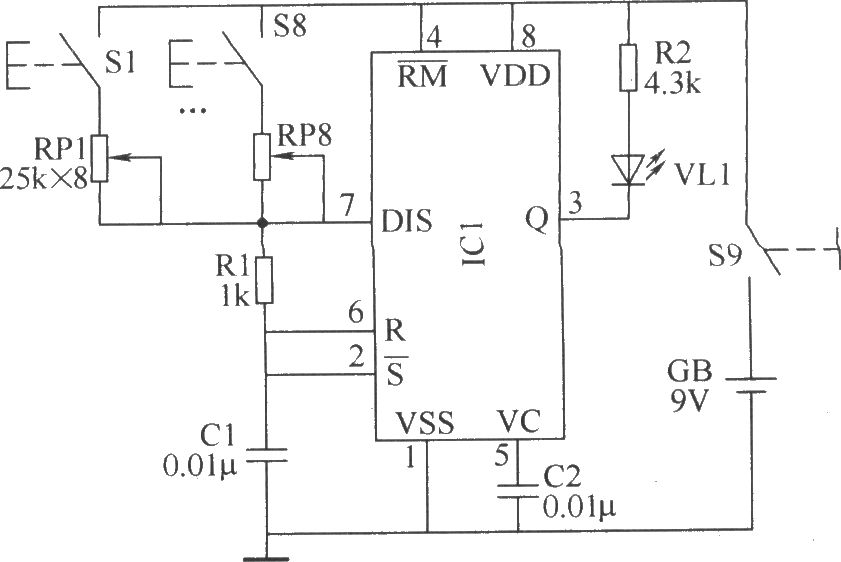

本例介绍一款8通道红外遥控开关电路，具有电路新颖、性能稳定等特点，可用于控制照明灯等家用电器。电路由红外遥控发射器电路与红外遥控接收控制电路组成，如图1所示。发射器电路由时基IC1、控制按钮S1～S8、电位器RP1～RP8、红外发光二极管VL1等构成；接收控制电路由运放IC2、音频译码IC3、电子开关IC4/IC5、八进制计数/译码IC6、四与非门IC7、红外光敏二极管VD、双向晶闸管VT1～VT8等构成。调整RP1～RP8与RP9～RP16阻值，使8路遥控编码与译码频率相对应。元件选择：R1～…

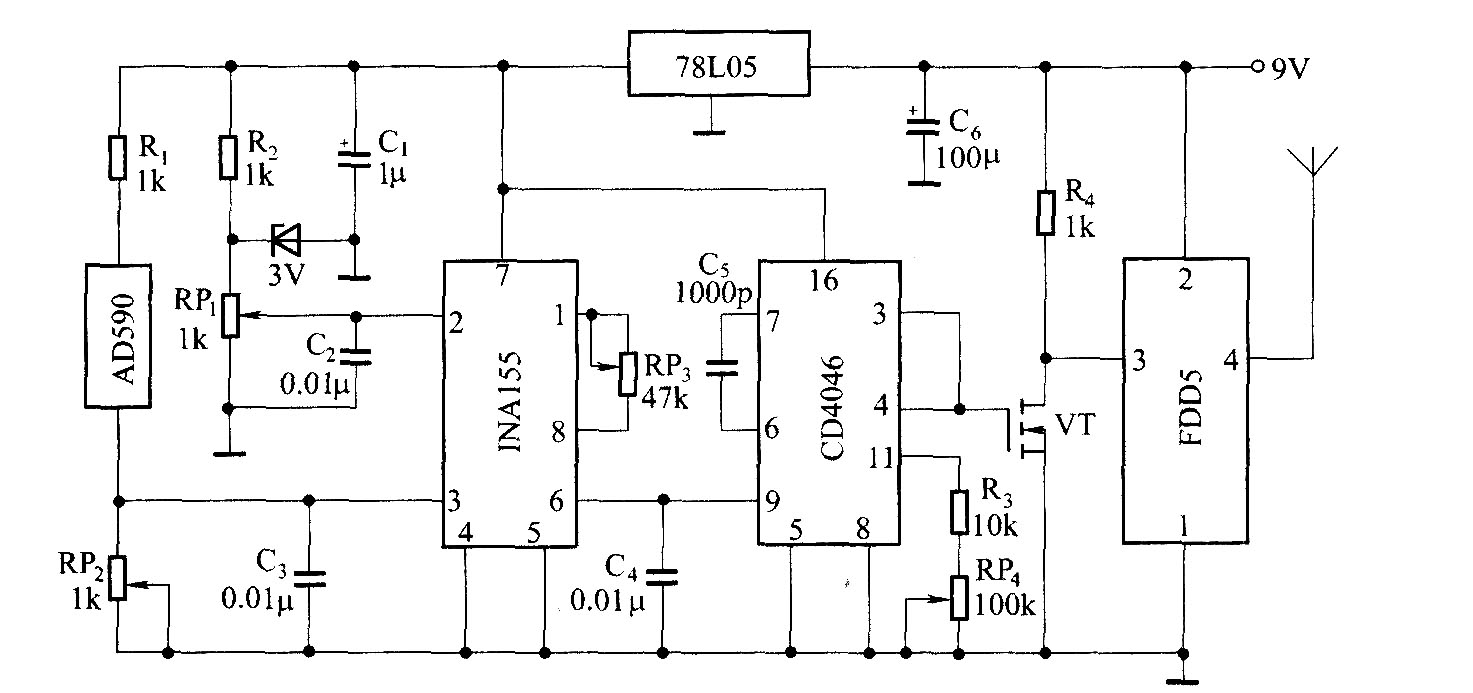

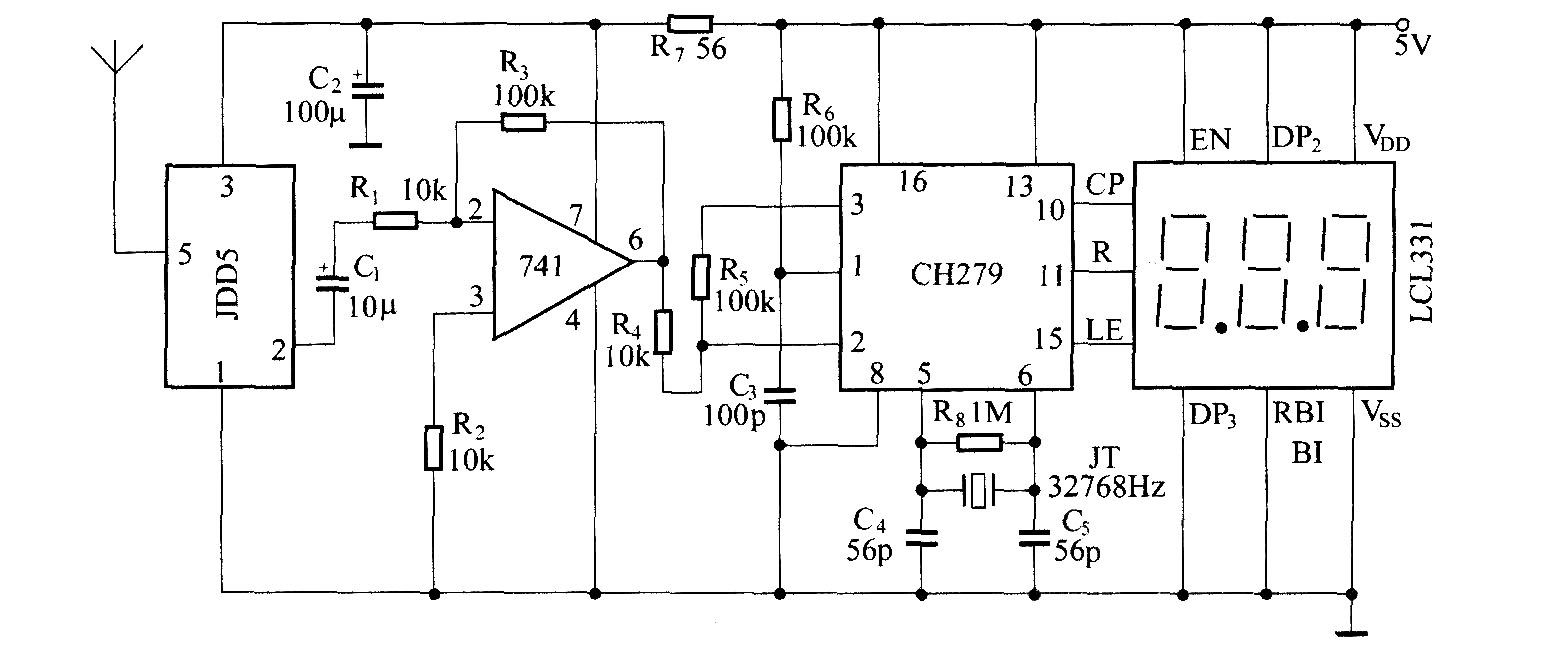

数字遥测温度表电路如图1所示，由发射电路与接收电路构成。发射部分集成温度传感器AD590组成温度检测电路，将温度变化转化为输出电流变化，其输出电流与测量温度成正比（1μA/K），电流流经RP2产生电压降，经电压放大器放大后作电压-频率变换器的控制电压。

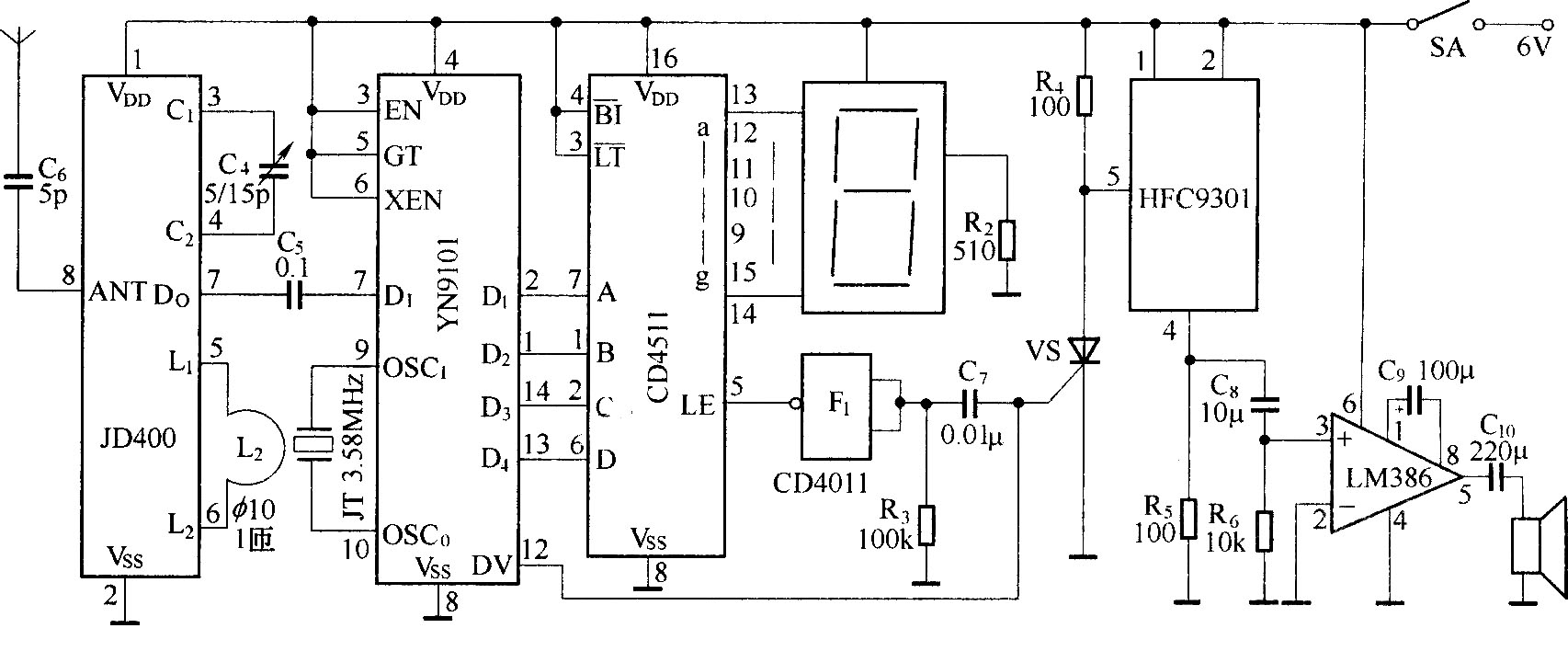

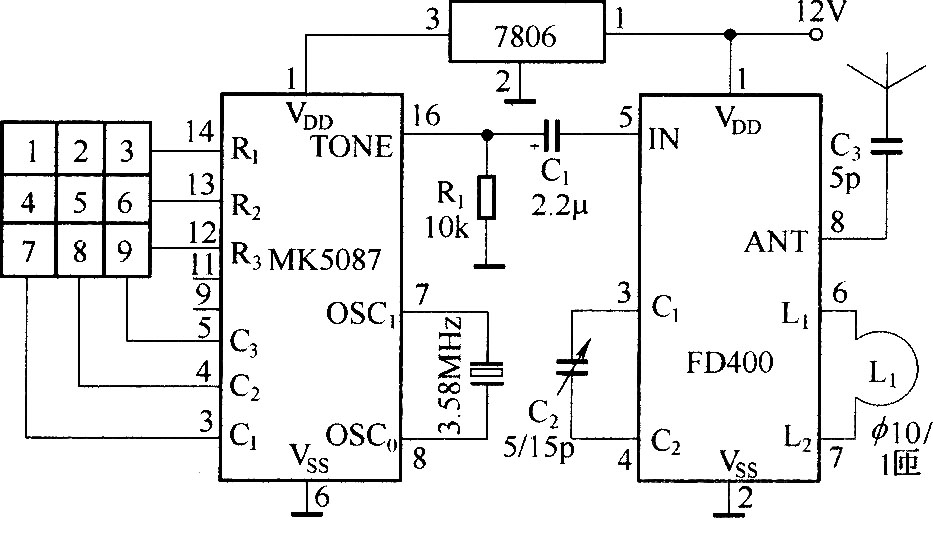

由FDD400-1和JDD400-1组成的数字式无线寻呼系统如图1所示，其中编码发射电路采用DTMF编码器MK5087，接收译码电路用DTMF译码器YN9101、警示音发生电路HFC9301与音响功放LM386。

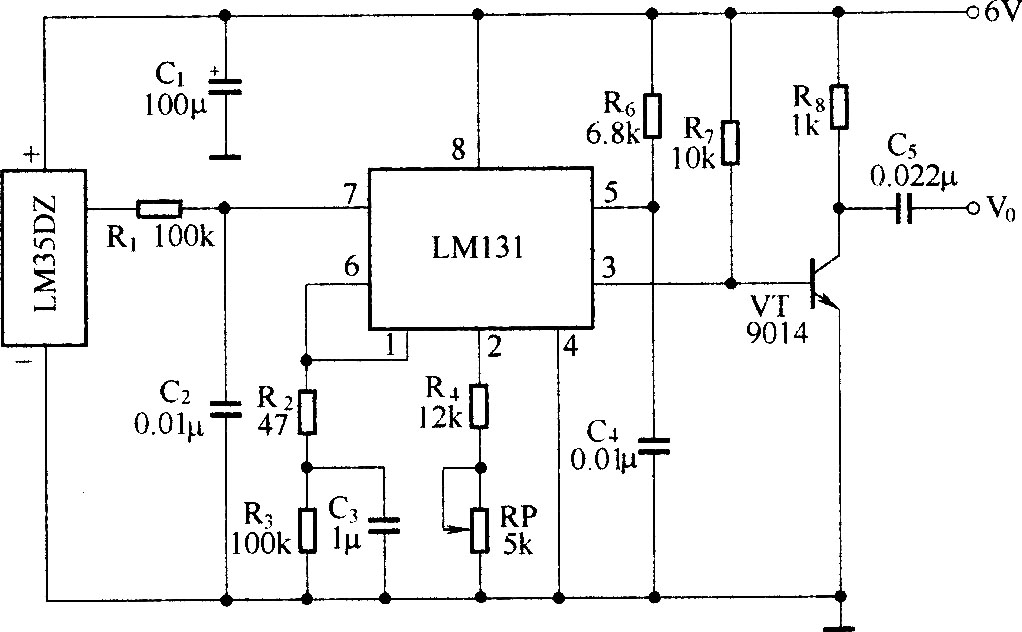

用于遥测温度的温度检测、温度-电压变换与电压-频率变换电路如图1所示，与无线电发射电路连接即可组成温度检测遥控发射电路。温度检测与温度-电压变换采用集成温度传感器LM35DZ，测温范围0～100℃±0.25℃、线性量程10mV/℃、工作电压4～30V；电压-频率变换采用专用集成电路LM131（系列含LM131/131A、LM231/231A、LM331/331A，A后缀参数优于普通级）。若采用LM35/35A作测温电路，测温范围2～150℃，LM131输出频率20～1500Hz；测150℃时可调…
