由FDD400/JDD400与集成数字编译码电路VD5026/VD5027组成的多路无线报警系统如图1所示。
本例介绍一款双路红外遥控开关，能分别遥控两路负载，可用于控制灯具、电风扇、加湿器、空气清新机和排风扇等家用电器。电路由红外发射电路（遥控发射器）和红外接收控制电路组成，如图1所示。红外发射电路由1kHz音频振荡器、3kHz音频振荡器、40kHz载波振荡器和驱动输出电路组成；红外接收控制电路由红外接收头IC2、音频译码器、反相器、双稳态触发器（A1、A2）和控制执行电路组成。调整RP1、RP2阻值可改变1kHz与3kHz振荡频率，从而改变遥控灵敏度。调试时按S1调RP1使K1动作，按S2调RP2使…
F36-F/J是一对数字编码无线电调频收发组件，因采用36MHz载频而得名，内部数字编/译码电路为PT2262/PT2272。F36-F/J构成的基本无线电收发电路如图1所示。
装饰吊灯遥控电路由白色主灯与三色组合变色灯组成：主灯为主要照明灯（100W白炽灯），三色灯作变色装饰（30-60W彩灯）。既可无线电遥控操作，也可利用室内轻松音乐声控，实现循环变色，共七种变色状态。电路由主灯控制电路、循环变色灯控制电路、无线电遥控电路与声控变色电路组成，Q1-Q3输出状态与组合变色灯的关系见下表。电路如图1所示。

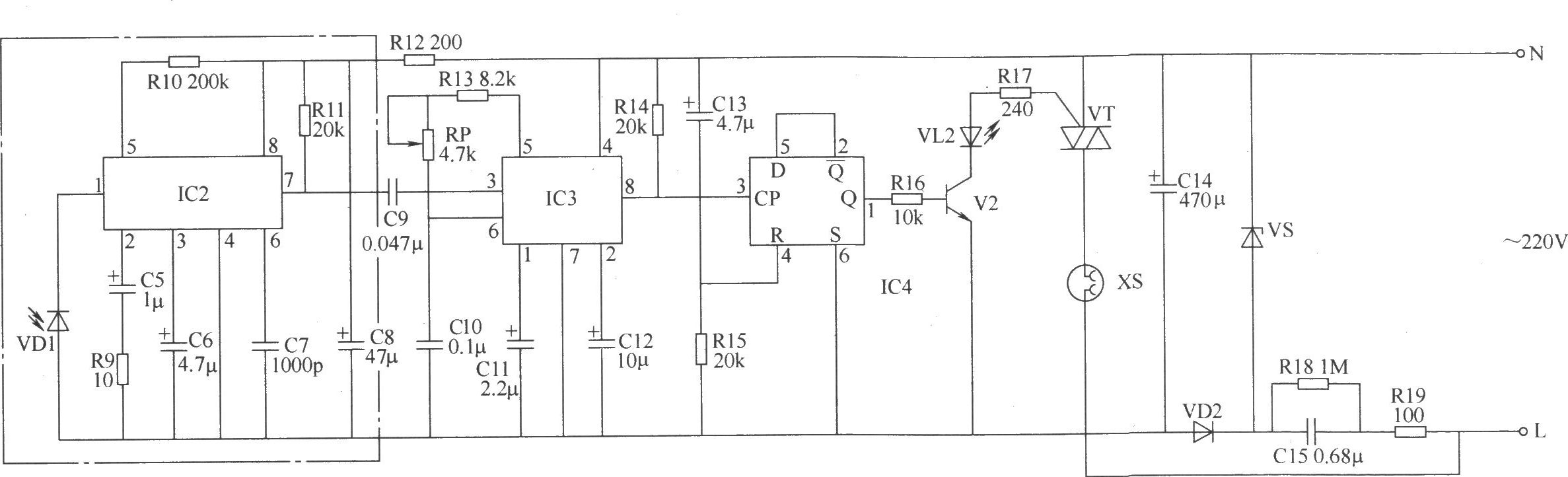

本例介绍的红外遥控开关具有灵敏度高、抗干扰性能好等特点，遥控距离8m以上，可用于控制照明灯、电风扇等家用电器。电路由红外发射电路与红外接收控制电路组成：发射电路由控制电路、1kHz方波振荡器、40kHz方波振荡器与红外发射电路组成；接收控制电路由电源电路、红外遥控接收头、解调器、双稳态触发器和控制执行电路组成，如图1所示。元件选择：R1～R18用1/4W碳膜/金属膜电阻，R19用1W金属膜电阻；RP用小型密封式可变电阻；C1、C2、C5、C6、C8、C11、C14用16V小型铝电解电容，C3、C…

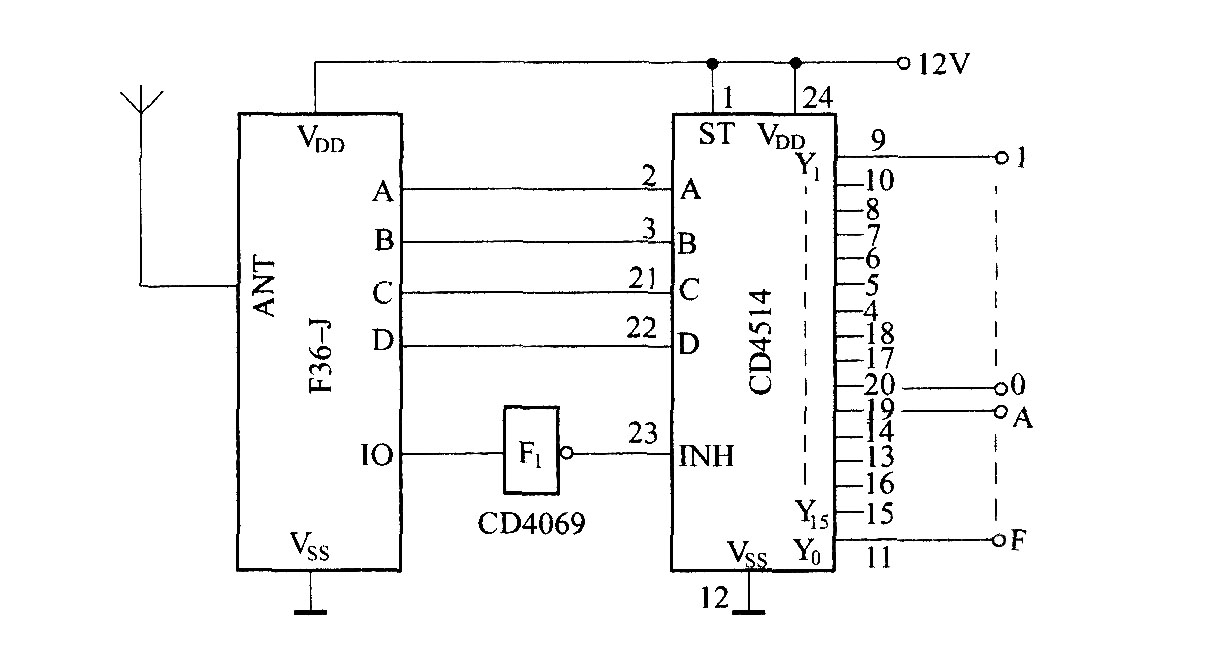

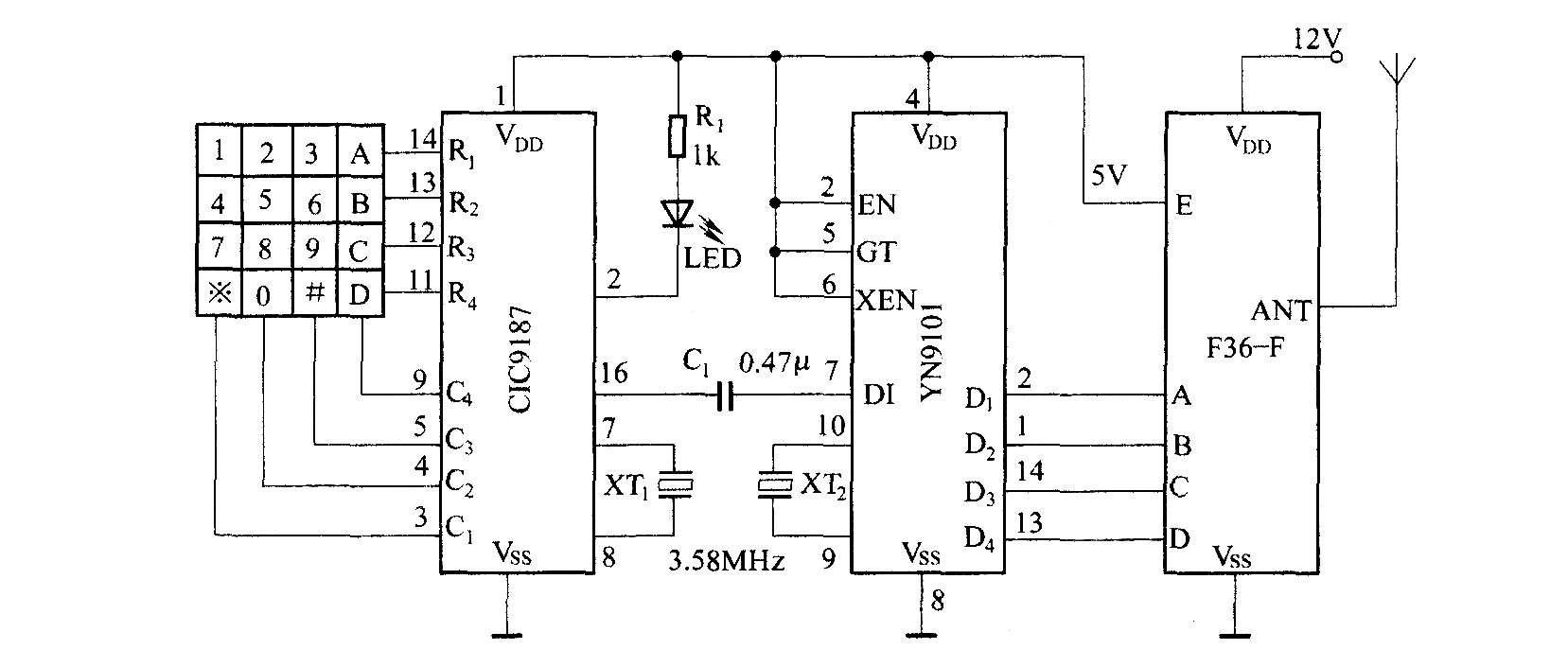

采用F36-F/F36-J组成的多通道无线电遥控电路。发射电路中，用DTMF编译码电路将发射按键输入信号转变为四位二进制码输入F36-F向外发射；接收电路中F36-J将收到的遥控信号经解调译码还原为四位二进制码，再经四-十六线译码器转变为一个确定的通道控制信号输出，去控制相应电路。遥控发射电路与接收译码电路如图1所示。
该电动模型车遥控器不仅能使模型汽车前进、后退，而且可左右转弯，结构简单、操作方便。无线电遥控接收解调电路采用TWH9238组件，与其配套使用的遥控发射组件为TWH9236（图中未画出），电路如图1所示。
本例红外遥控开关具有灵敏度高、抗干扰性能好等特点，遥控距离8m以上，可用于控制照明灯、电风扇等家用电器。电路由红外发射电路与红外接收控制电路组成：发射电路由控制电路、1kHz方波振荡器、40kHz方波振荡器与红外发射电路组成；接收控制电路由电源电路、红外遥控接收头、解调器、双稳态触发器和控制执行电路组成，如图1所示。元件选择：R1～R18用1/4W碳膜或金属膜电阻，R19用1W金属膜电阻；RP用小型密封式可变电阻；C1、C2、C5、C6、C8、C11、C14用16V小型铝电解电容，C3、C4、C…
在开采矿山和岩石料的爆破中，采用无线电遥控起爆比导线控制更具灵活性、可靠性与经济性。由无线电遥控组件S&P27控制电雷管起爆的装置如图1所示，其中(a)为无线电遥控发射电路，(b)为无线电接收和解调电路。
水位检测遥测电路用于水库/水箱水位监测，通过水位检测与无线电遥测将水位信息远距离传送。
