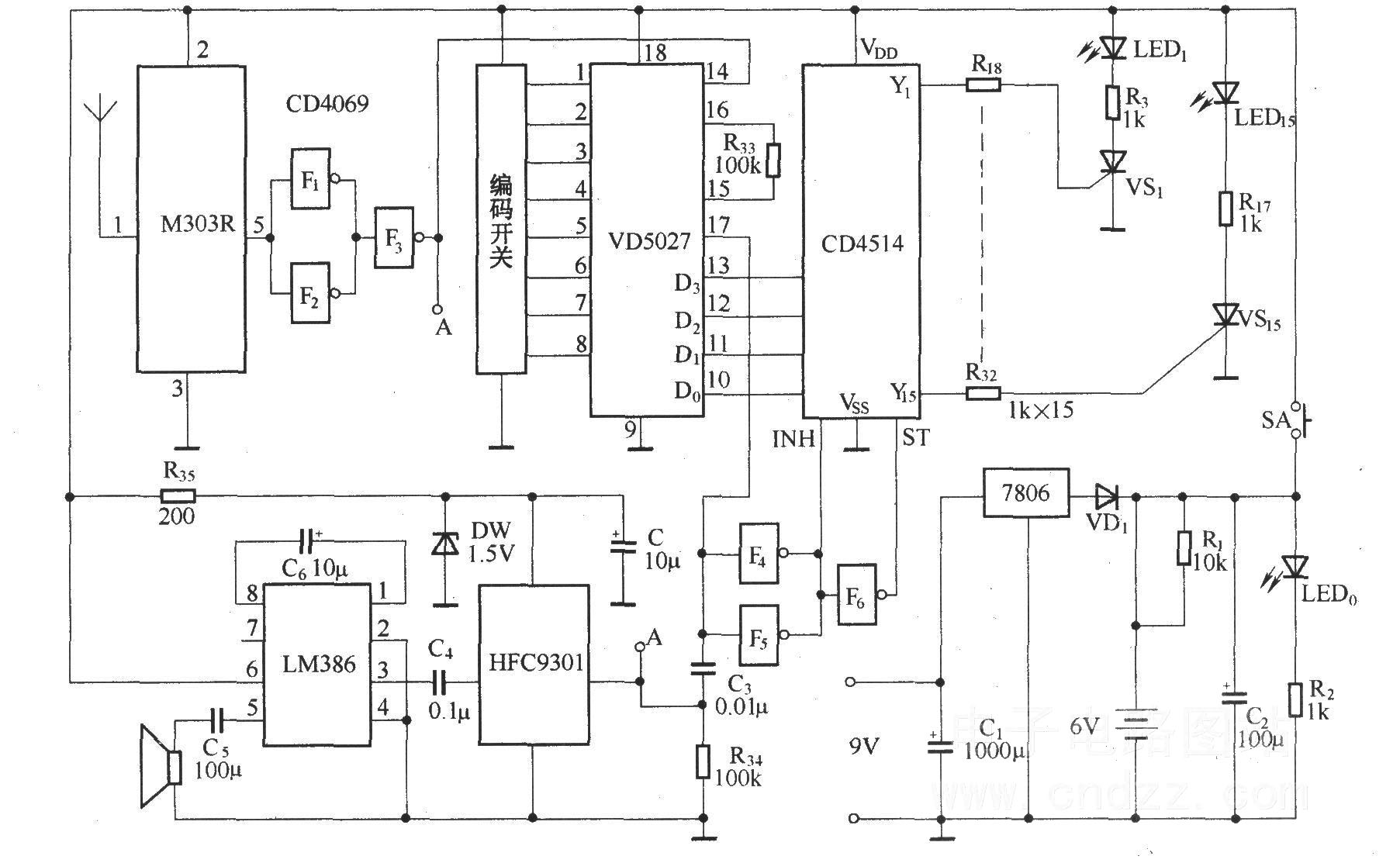

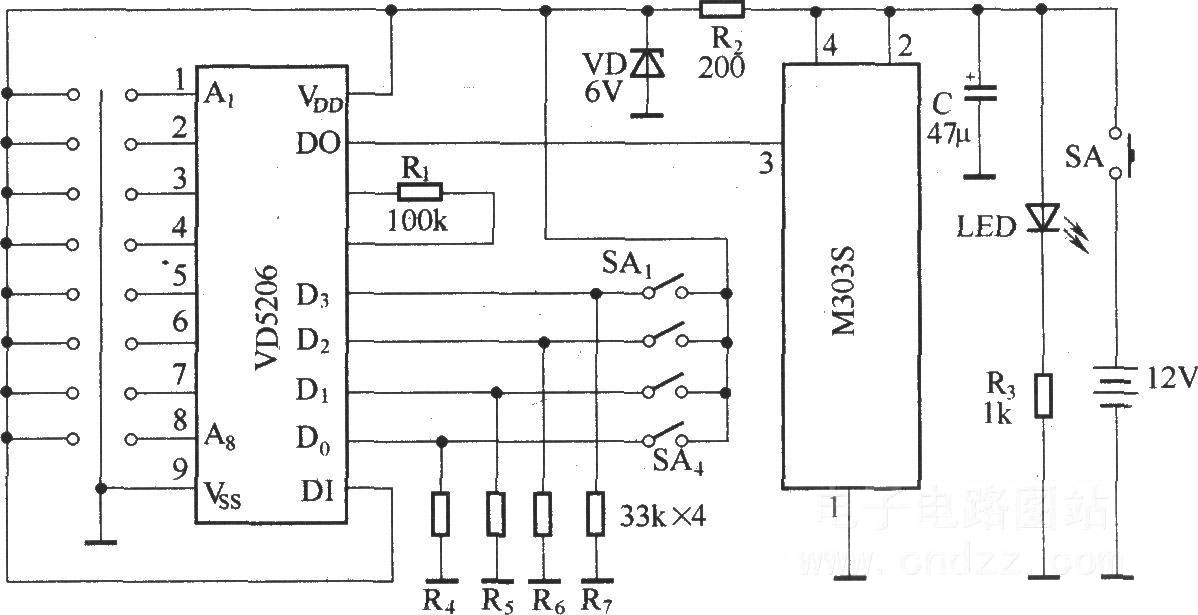

本电路采用无线传输方式，使用性能稳定的无线电收发模块M303S/M303R和数字编译码器VD5026/VD5027，工作稳定可靠，可显示呼叫的床位号码或房间号码，安装方便，射频发射功率很小、不会影响医疗设备的正常工作。病房无线呼叫系统由病房内的无线电呼叫发射器与安装在医护值班室内的无线电接收显示器组成，无线电呼叫发射器电路原理如图1a所示，无线电接收显示器电路原理如图1b所示。

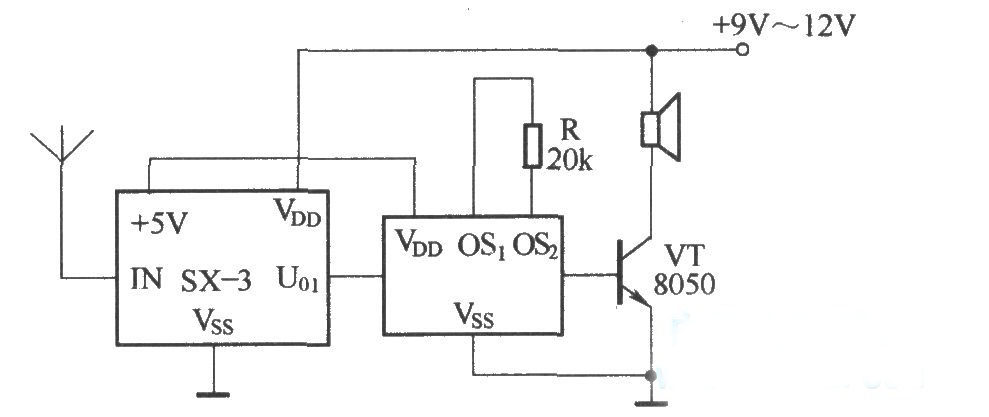

SX-3型人体感应开关从输出端输出的高电平触发KD系列语音集成电路，例如使用KD-5608狗叫声芯片可用于防盗或儿童玩具；采用KD-56030芯片可构成防触电提醒装置，发出“有电危险，请勿靠近”的警示语。SX-3组成的自动语音装置如图1所示。
KL3型微波电子开关利用电磁波多普勒效应原理制作，整个电路封装在塑料壳中，外部有四条引线：两条红色引出线接交流220V电源，两条绿色引出线接被控负载，适合用于照明自动控制或防盗报警装置。电路如图1所示。
遥控语音门铃省去了按钮与门铃之间的连线，门铃安放位置灵活、使用方便，语音集成电路可采用KD15系列的软封装集成电路。电路安装完毕后即可工作，使用中应使接收器远离较大的金属物体，以免影响遥控灵敏度。电路如图1所示。

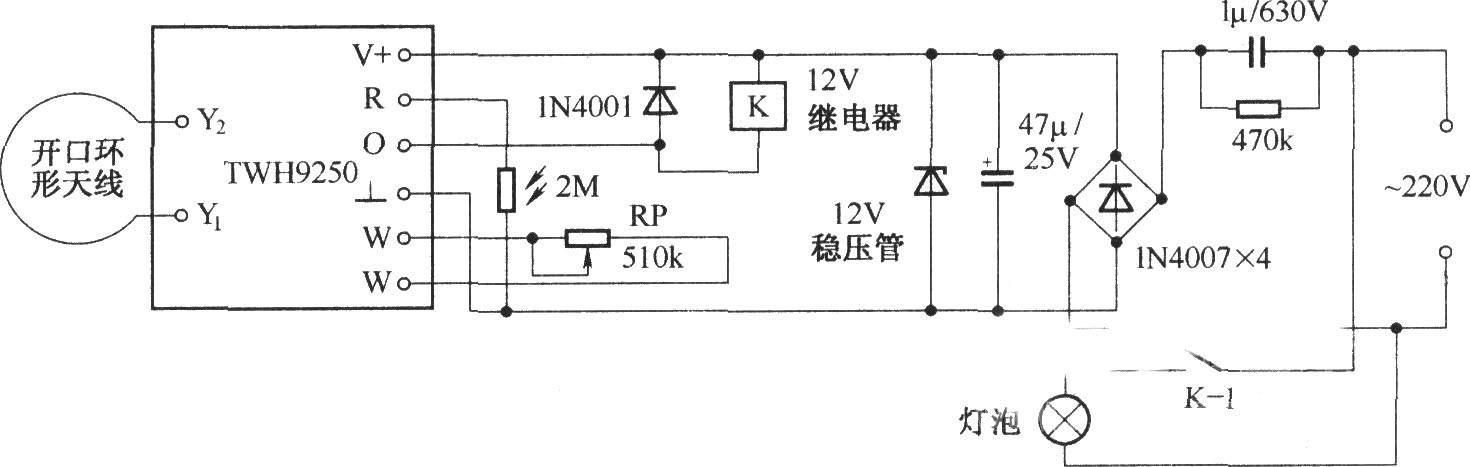

雷达式自动照明控制电路的核心元件为微波探测模块TWH9250。本电路探测距离可达5m以上，当有人进入探测范围内时电路被触发，TWH9250输出端输出低电平，继电器K得电吸合、电灯点亮，直到人离开上述范围10s后电路自动复位、电灯熄灭。TWH9250的R端对地连接光敏电阻：白天其阻值极小、R端电位被拉低、电路不工作；夜间光敏电阻阻值极大、R端电位升高、电路处于监视状态。电路如图1所示。
雷达式节能灯座实质上是一种人体微波传感开关。当有人走进有效范围内时电灯自动点亮，延时一段时间后自动关闭；如果人体一直在此范围内活动，电灯持续点亮。雷达式节能灯还具有光控功能，使电灯只在晚上工作。雷达式节能灯座电路原理图如图1所示。
运动物体探测器电路如图1所示，上图是超声波接收与信号处理电路，其发射电路图如下。
无线遥控车发射接收电路如图1所示，对应的接收电路待补充完善（原注）。

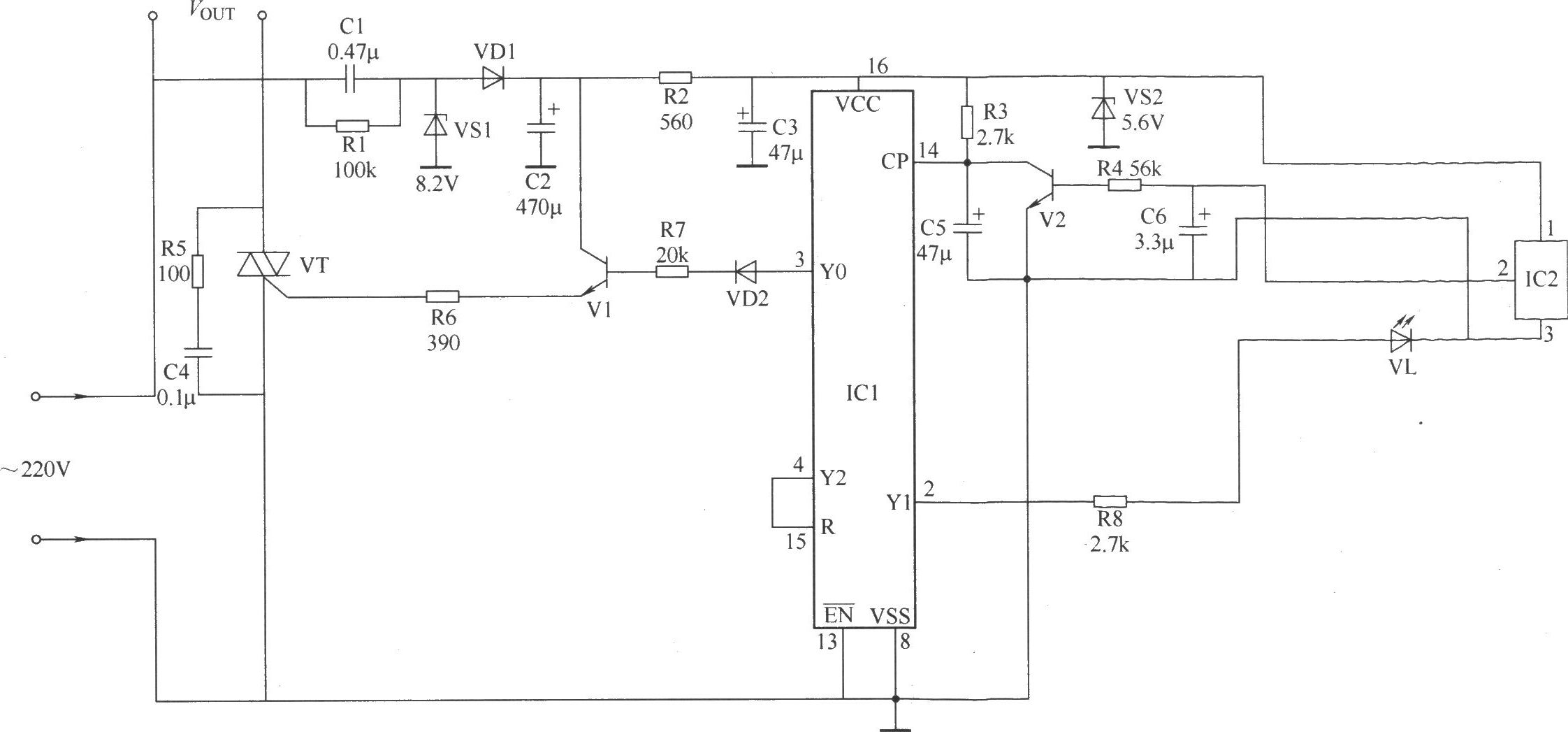

本例介绍的红外遥控开关，可使用家用电器（电视机、影碟机、录像机等）的遥控器直接操作控制，操作方便、使用安全可靠，可用于照明灯、换气扇、加湿器、空气清新机等家用电器。电路由电源电路、红外接收电路、计数器和控制执行电路组成，如图1所示。元件选择：R1、R2、R5用1/2W金属膜电阻，R3、R4、R6～R8用1/4W或1/8W金属膜电阻；C1、C4用400V以上涤纶或CBB电容，C2用25V铝电解电容，C3、C5、C6用16V铝电解电容；VD1用1N4007整流二极管，VD2用1N4148开关二极管；…

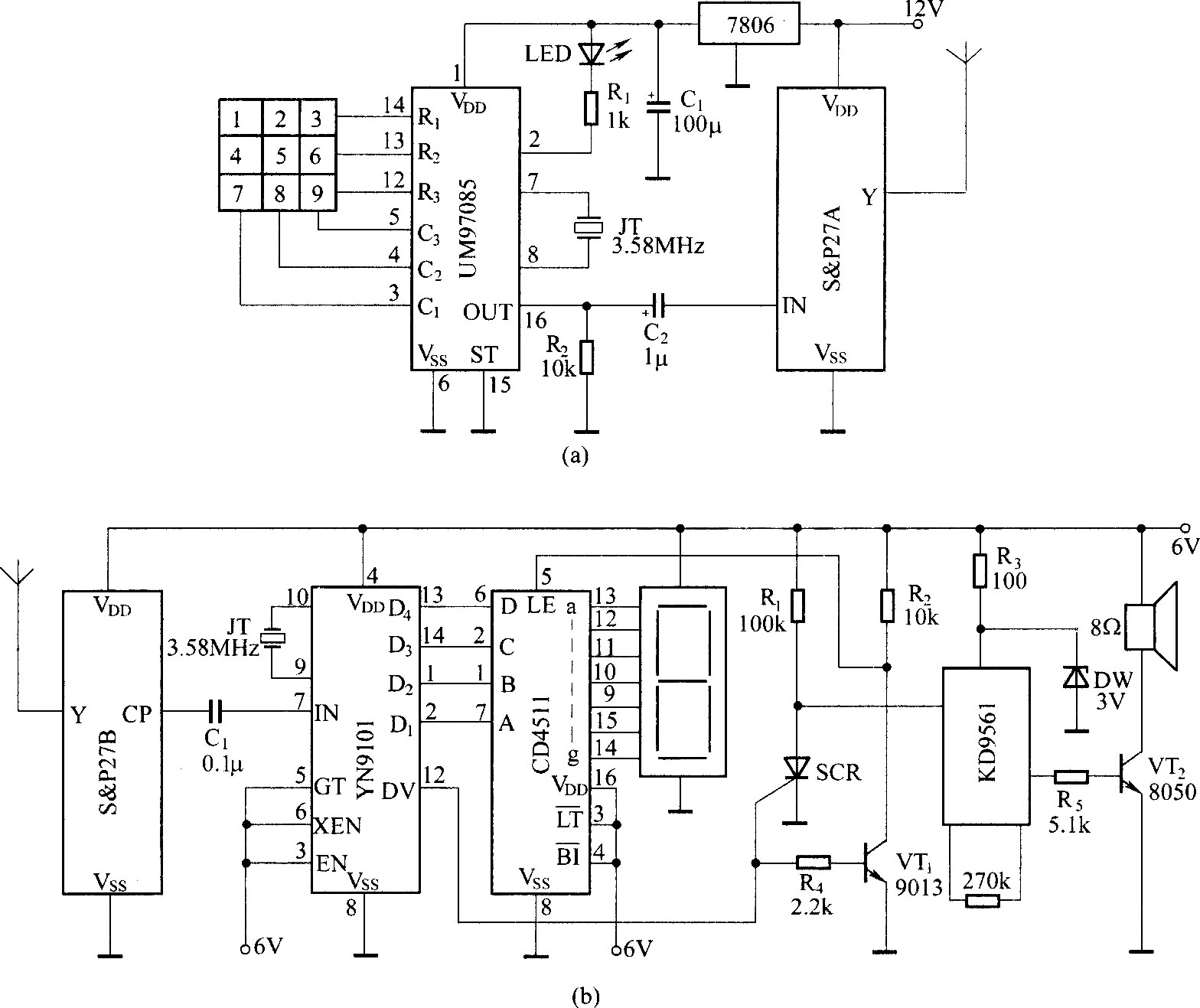

利用DTMF编码器输出的双音多频编码信号对发射载频进行调制，可组成DTMF编码的无线电寻呼系统。采用DTMF编码电路UM97085与译码电路YN9101组成小型无线寻呼系统，用于小型企业内部寻呼，方便经济。如图1所示，(a)为DTMF编码无线电发射电路，(b)为无线电接收解调、DTMF译码及音响信号发声电路。
