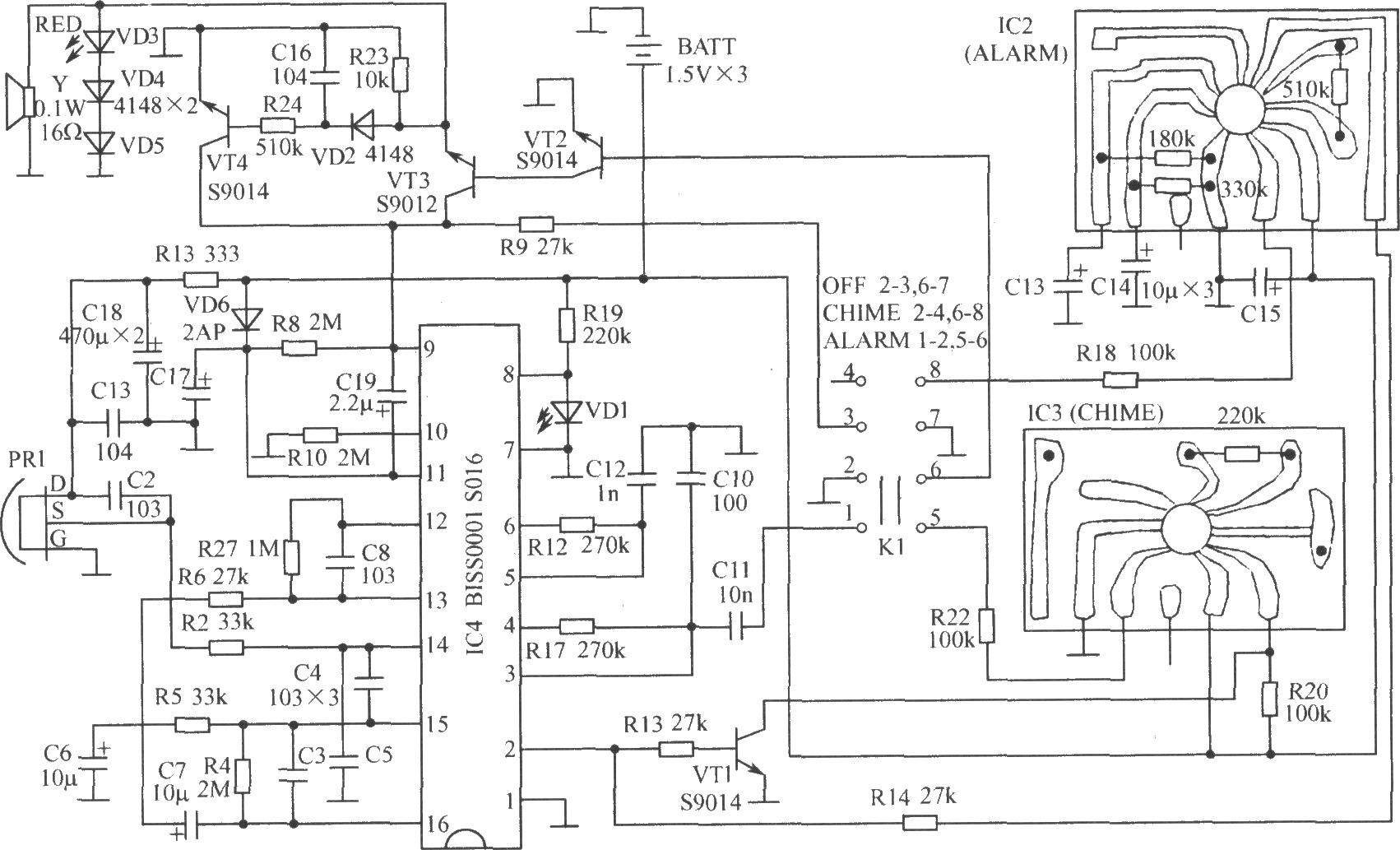

SNS-200P1人体红外热释电门铃报警器采用3节5号电池供电、便携式设计，是外出人员的理想提示与报警产品，电路如图1所示。功能开关置于OFF为电源关闭；置于CHIME作为门铃使用，有人靠近发出“叮咚”声；置于ALARM作为报警器，有人靠近发出警号声。整机由人体红外探测传感器、人体红外信号处理电路、报警音源电路、音频放大电路等组成。

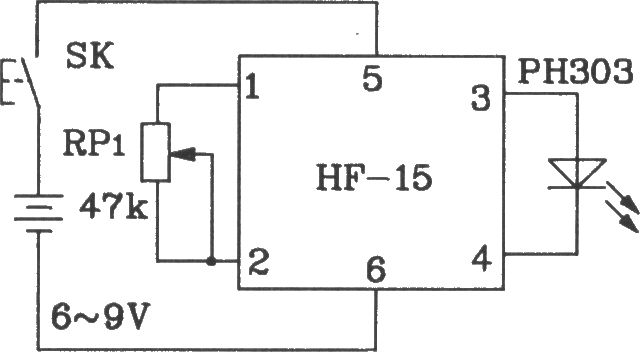

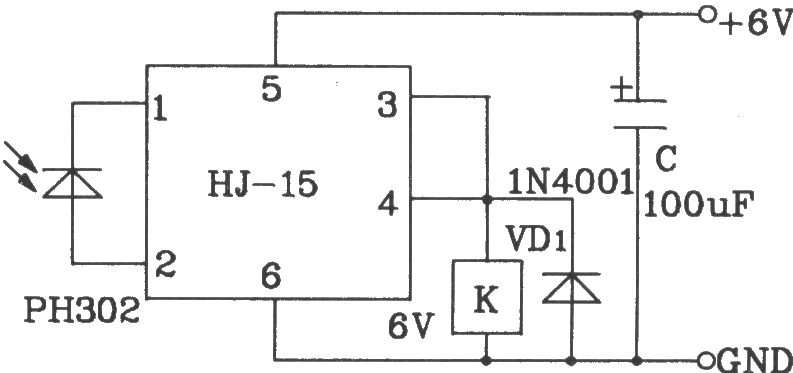

普通红外遥控器作用距离一般约10m且方向性强，而由HF-15/HJ-15构成的红外遥控发射/接收电路作用距离可达25m，对射夹角大于15°，外围电路简单、安装方便。HF-15为红外遥控发射组件，工作电压4～12V（典型9V），工作频率32～45kHz可调，由第1、2脚间所接电位器调节载波频率，一般选40kHz。HJ-15内部设有前置放大、整形与滤波电路，放大器增益可达2.5万倍。若需加大遥控距离，可在红外发射/接收管前加装带凸镜聚光片的聚光筒，但需调好焦距。图1为HF-15、HJ-15构成的典型…

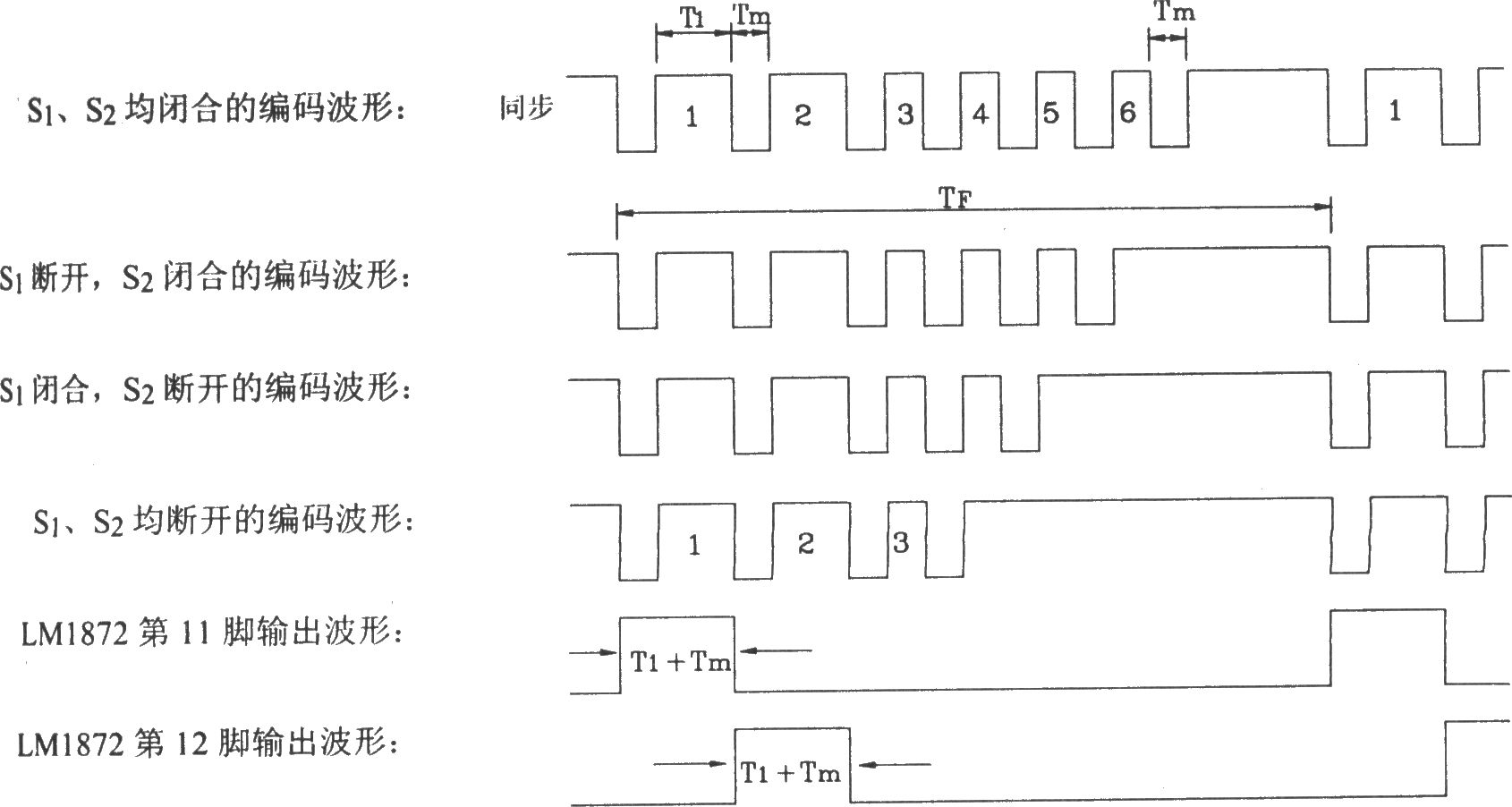

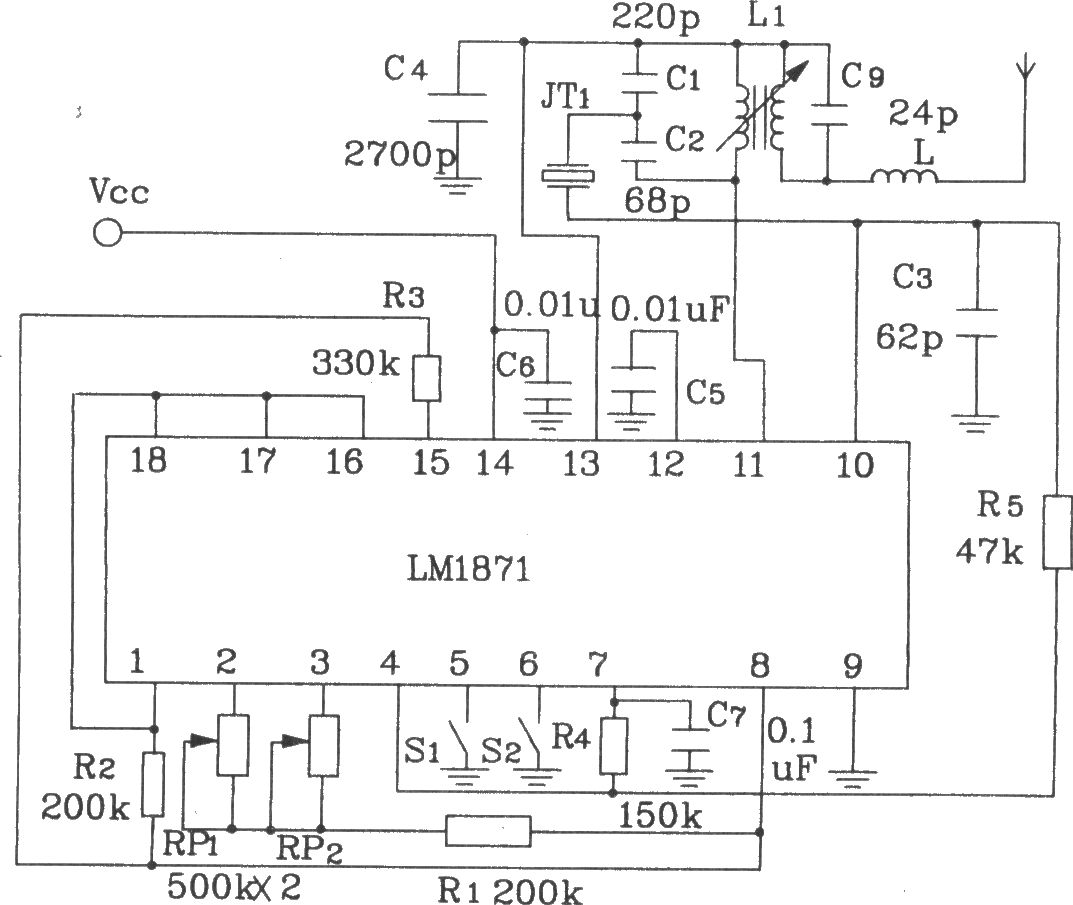

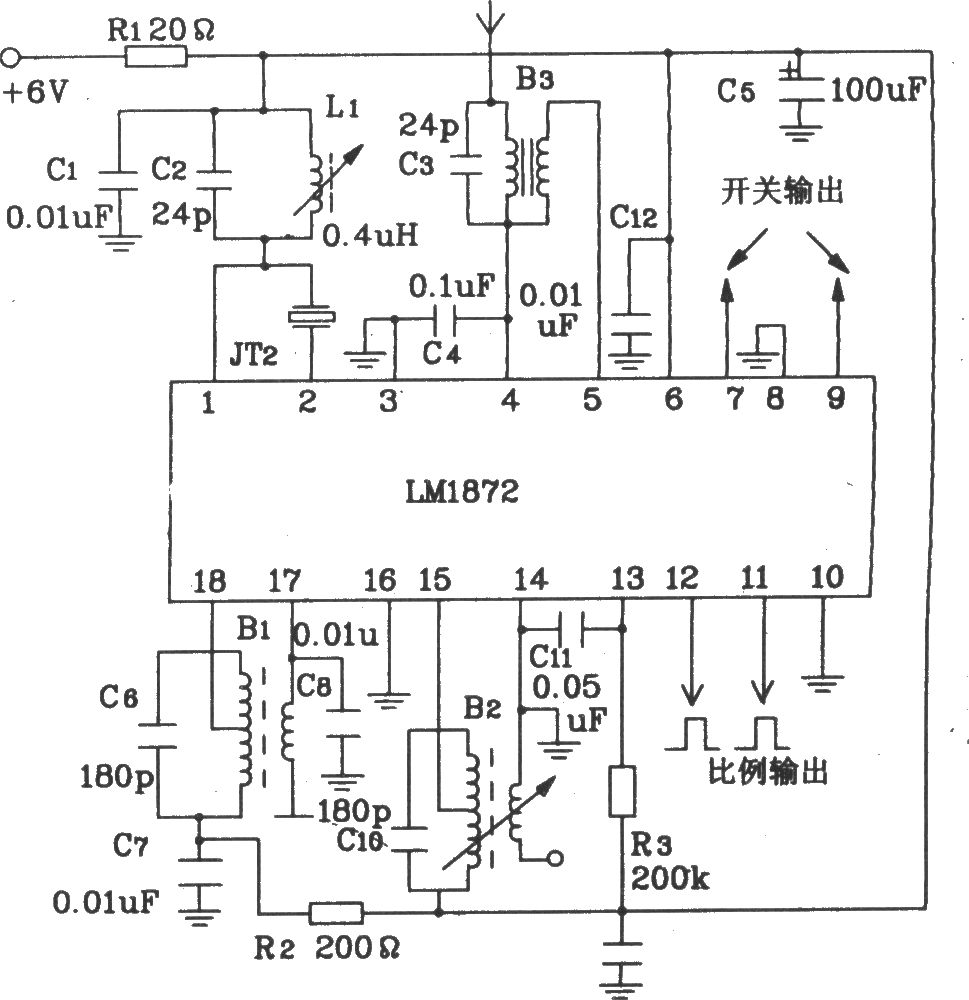

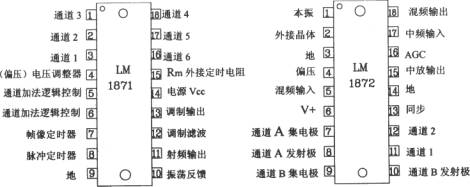

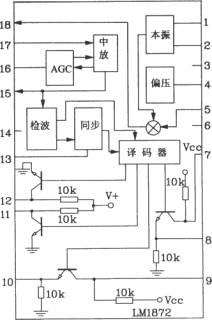

LM1871/LM1872无线电遥控专用芯片工作电压3～9V；发射芯片LM1871工作频率可达80MHz且可任选，内部含振荡器、发射器与编码器，通道数可编程，射频输出功率可调节，一般遥控距离可达几十米；若适当提高电源电压并加一或两级高放，遥控距离可增至1～2km。其外形引脚功能图、内部原理图及典型遥控发射/接收电路如图1所示，包括发射电路、发射编码脉冲波形图、接收电路，以及SN6604构成的LM1872随动电路。

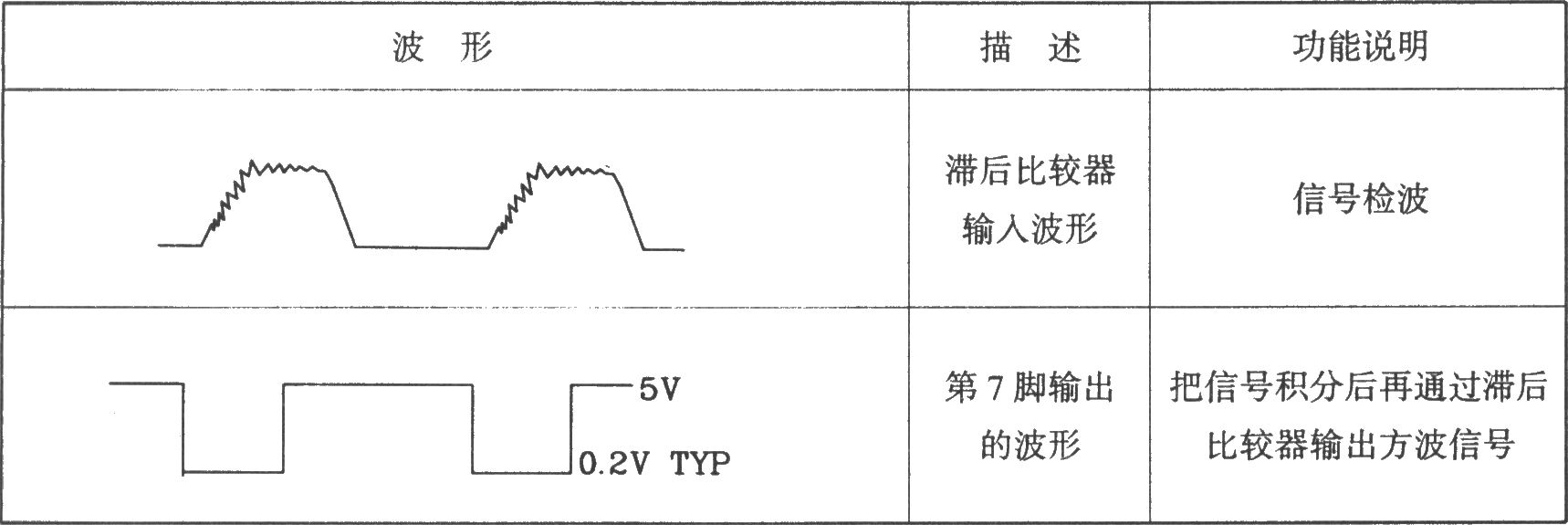

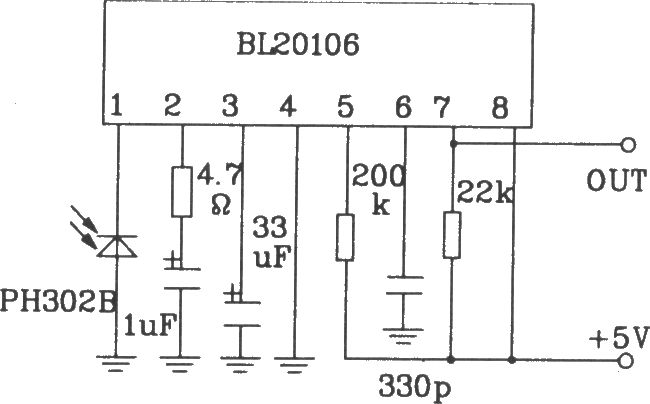

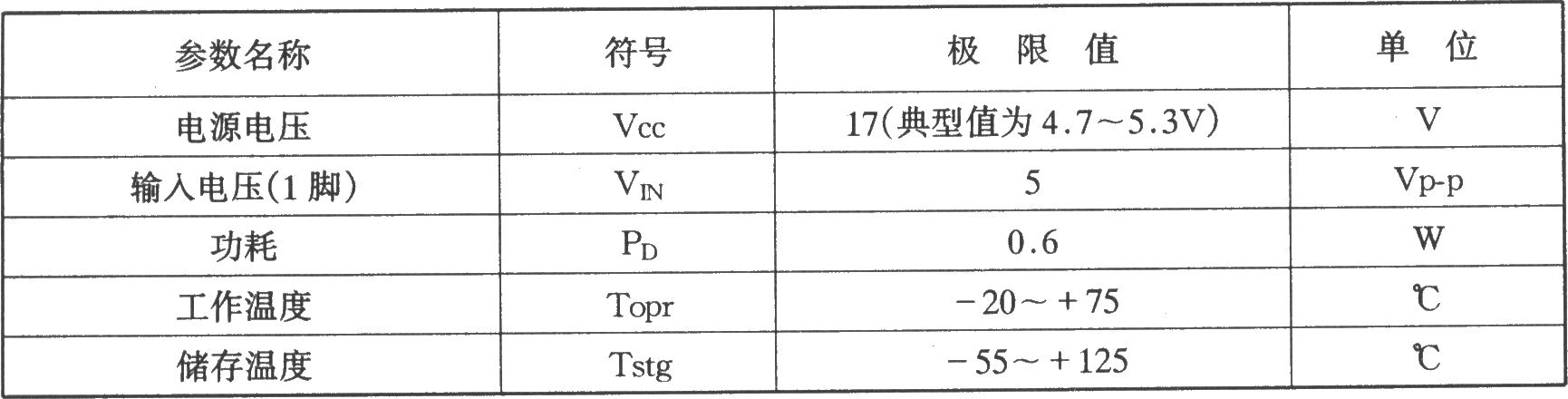

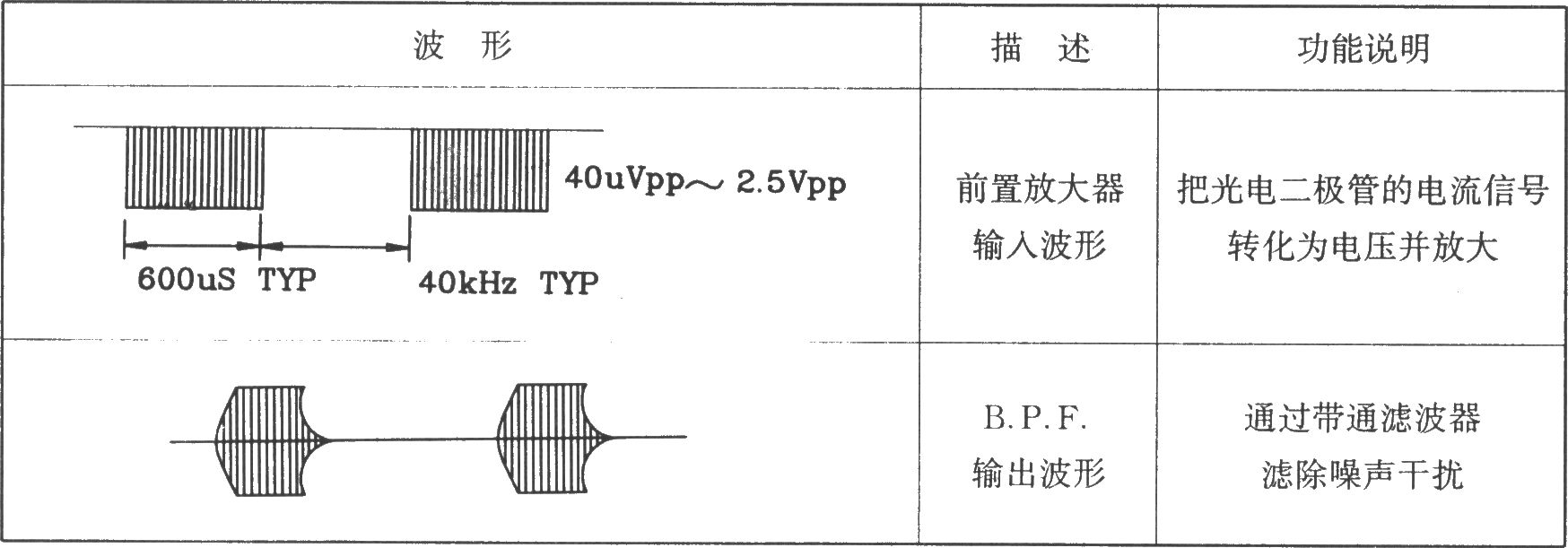

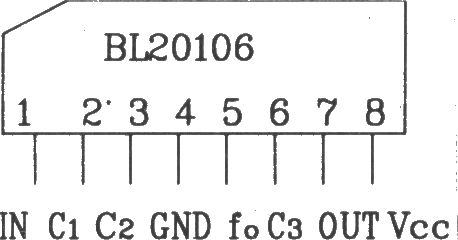

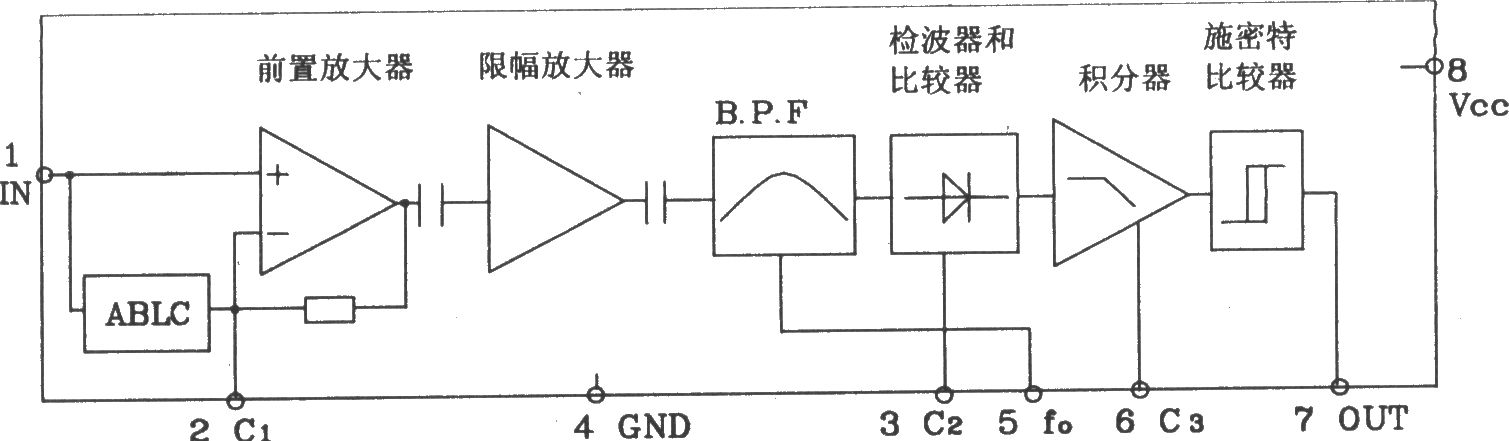

BL20106是上海贝岭电子技术有限公司生产的用于红外遥控接收前置放大的双极型专用集成电路，其特点是功耗小、工作电压低，内置带通滤波器；输出为集电极开路形式，可与CMOS、TTL电路相连；输入可直接配接光电二极管。国内、外同类产品有D20106、CX20106、KA2184A等，均可直接互换。其外形引脚图、内部原理框图、极限参数（TA=25℃）及工作波形如图1所示。由BL20106构成的典型应用电路十分简单，其典型工作电压4.7～5.3V，电路工作频率F0=40kHz。

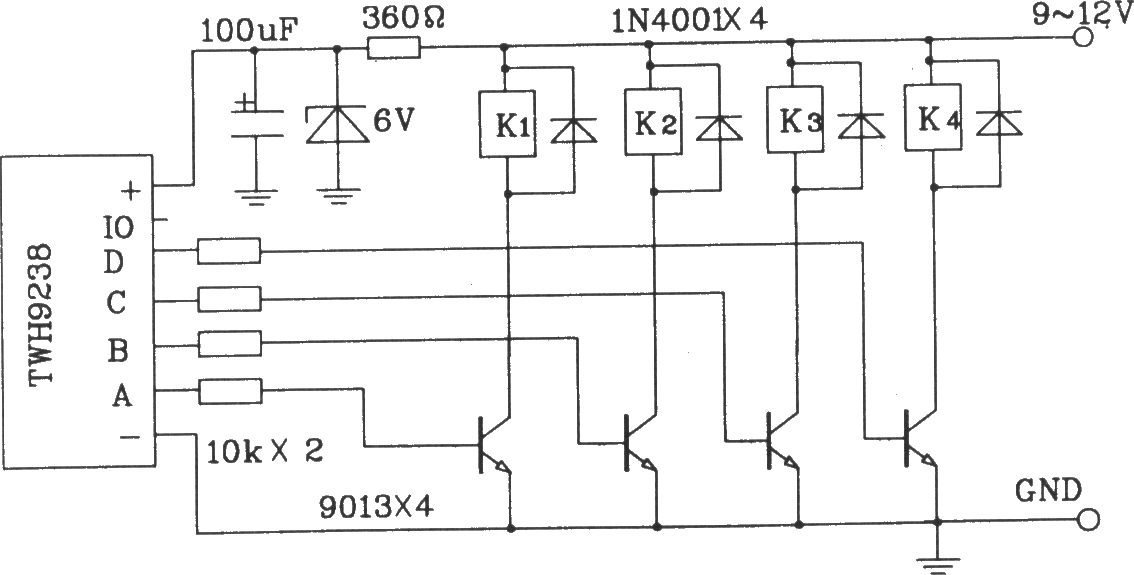

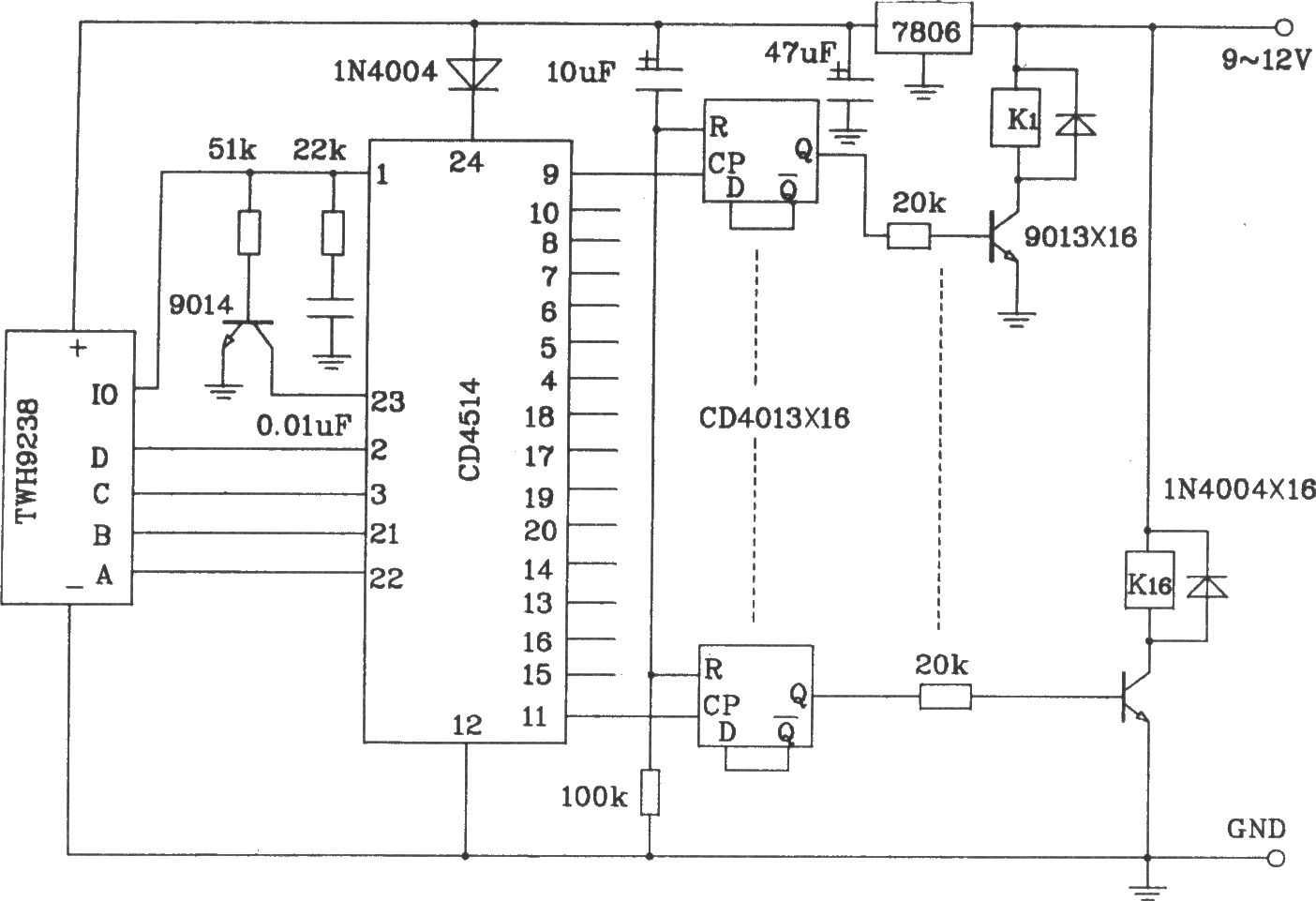

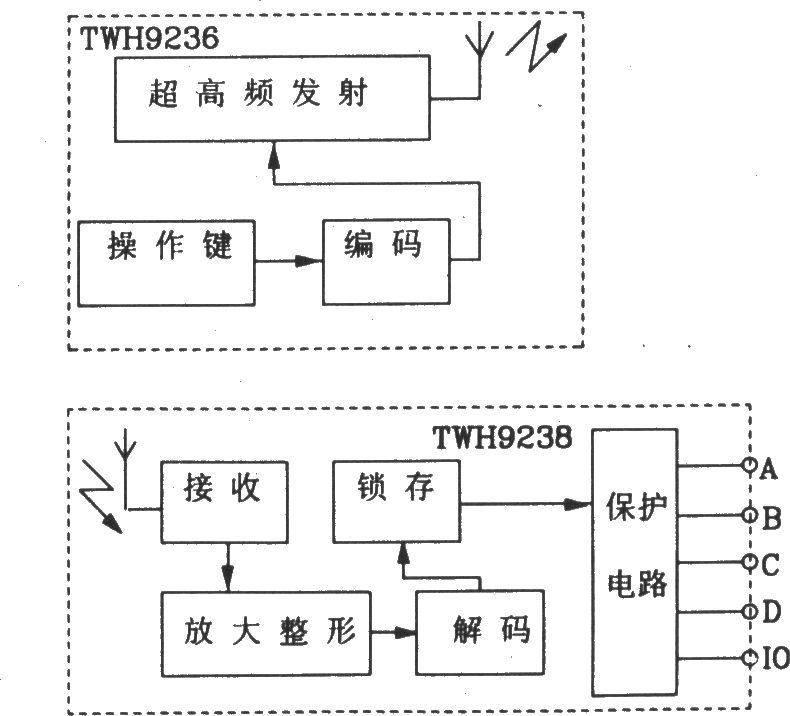

TWH9236/9238微型无线电遥控发射/接收组件包括一只匙扣式发射机与一只微型接收机，其外形引脚图及内部原理框图如图1所示。发射组件TWH9236采用一节AZ3型钮扣电池（1.5V）供电，工作电流小于6mA；接收组件TWH9238工作电压6V，静态电流仅1.5mA，数据输出端输出电压5V、最大输出电流1.8mA，可直接驱动晶体管。二者配合使用，遥控距离大于50m。TWH9238构成的4位遥控开关电路如图1所示。TWH9238不仅可构成3、4路遥控发射/接收电路，还可扩展成9路、16路：若在其…

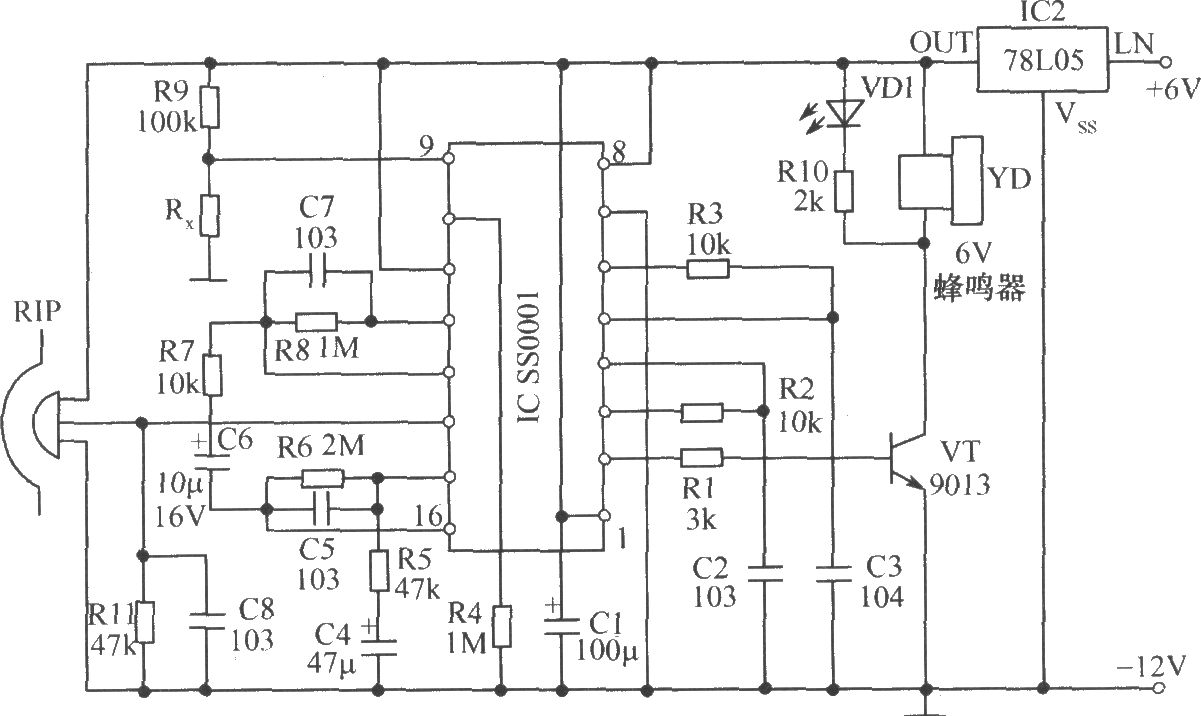

人体红外热释报警器能在白天或黑夜接收人体发出的热释红外线并进行声、光报警，是理想的电子门卫，原理如图1所示。电路采用进口通用型传感器控制集成电路，高输入阻抗运放，内设时间定时器与闩锁定时器，调节范围宽，工作电压3.5～5V，静态电流60μA，可用3～4节1.5V电池或6～12V整流器供电。热释红外传感器RDP09收到人体热释信号后，经IC内第一级运放放大，由C6耦合至第二级运放再放大，再送内置比较器双向鉴幅，检出有效触发信号，经R1至VT1控制蜂鸣器YD或警号发声。如需指示灯光则安装R10、VD…

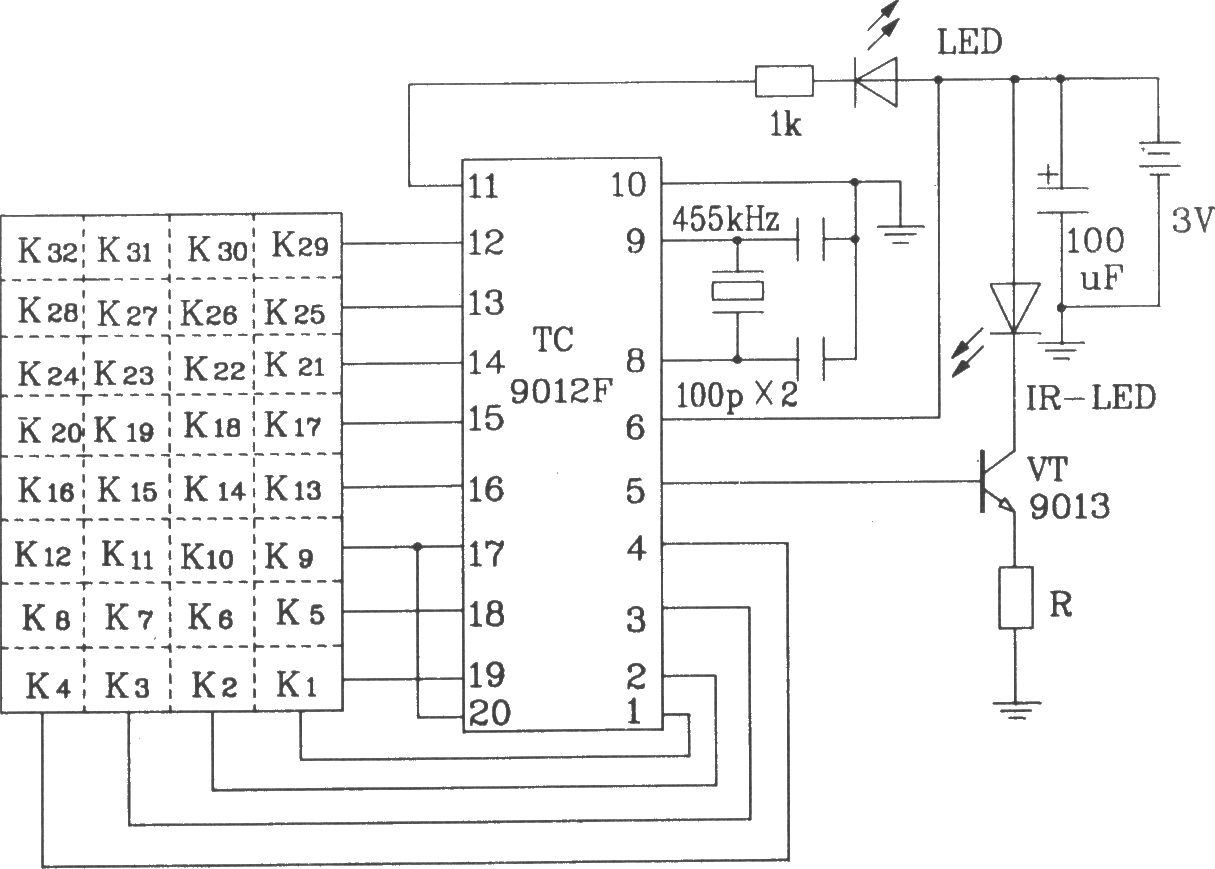

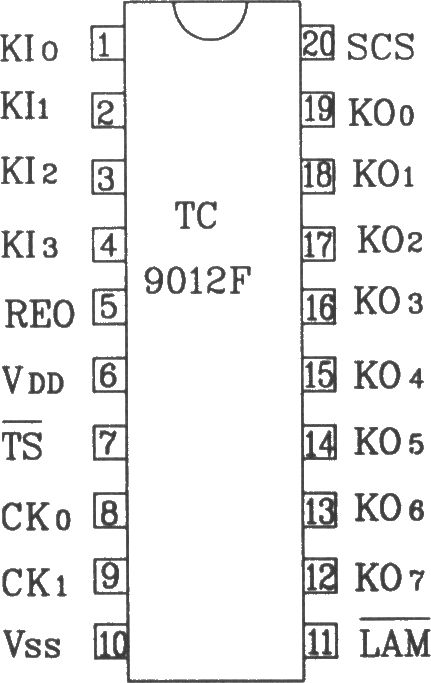

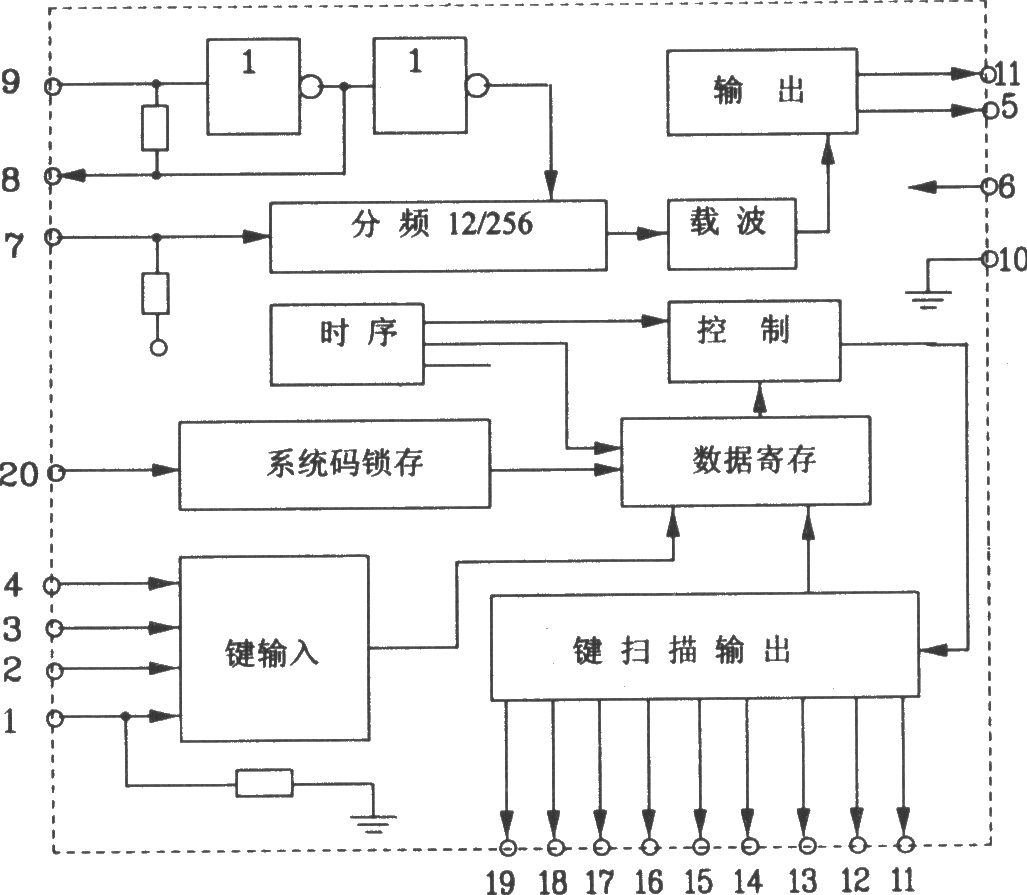

TC9012为专用红外遥控编码发射集成电路，内部包含振荡器、分频时序产生器、系统码锁存、数据寄存器、键扫描输入/输出、载波控制及输出单元，并内设8位系统码，可实现256只发射器同时同点操作而互不干扰。其外形引脚图、内部原理框图及由TC9012F构成的典型红外发射应用电路如图1所示。
本例介绍的无线遥控开关具有发射功率大、灵敏度高、制作成本低、电路简洁等特点，最大遥控距离可达500m以上，既可作为灯具、家用电器的控制开关，也可用于电动玩具等控制。电路由无线遥控发射电路与无线遥控接收控制电路两部分组成，如图1所示。无线遥控发射电路由数据/加密编码集成电路IC2、无线遥控发射集成电路IC1、电阻R1、R2、电容C1～C6、稳压二极管VS、控制按钮S0、编码开关S1～S8、振荡线圈L及天线W组成。调整C2电容量可使IC1载波频率在100～400MHz间变化，调整C8电容量可改变IC…
