对电池充电时，230 V 交流电源经变压器 X1 降压、二极管 D1、D2 整流、集成块 IC4（LM7806）稳压之后，电池经二极管 D5 和继电器 RL1 …
随着电子信息技术和计算机网络技术的发展，实现家居信息化、网络化是当前智能家居系统发展的新趋势。报警系统作为智能家居系统的一个重要组成部分，其性能的好坏直接关系到…

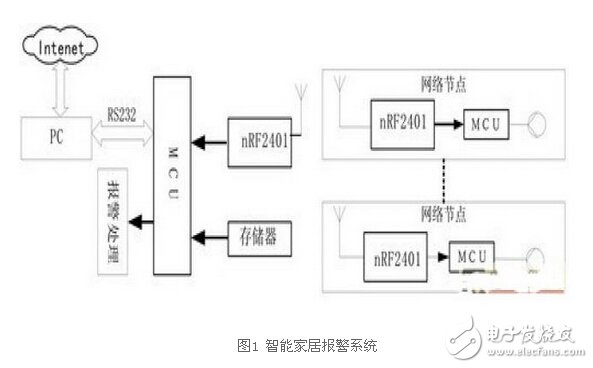

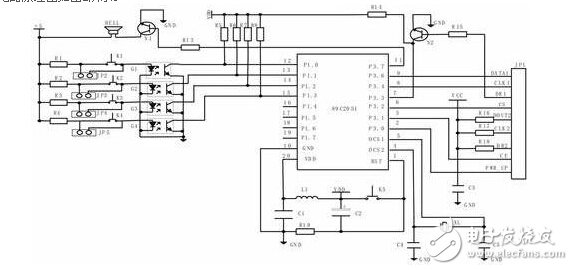

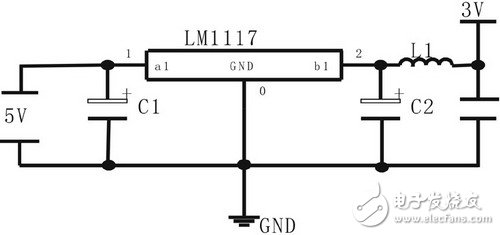

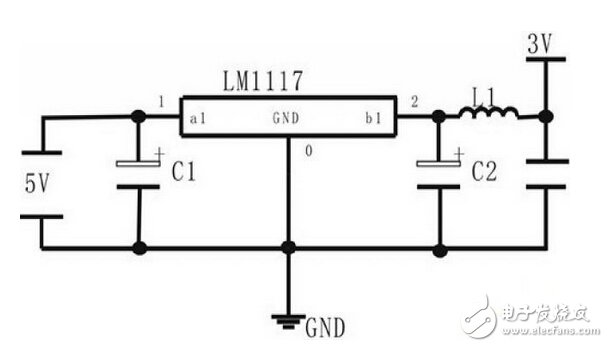

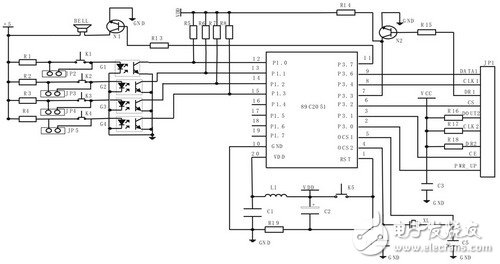

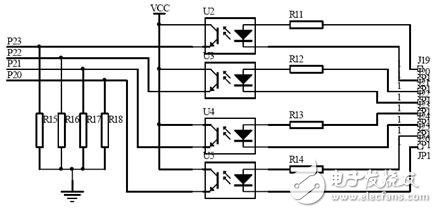

本报警网络采用了星型拓扑结构，由中心节点和无线报警网络节点组成。中心节点是一个与计算机相连的无线通信模块，可以和网络中的任何一个网络节点通信。无线报警网络节点是…

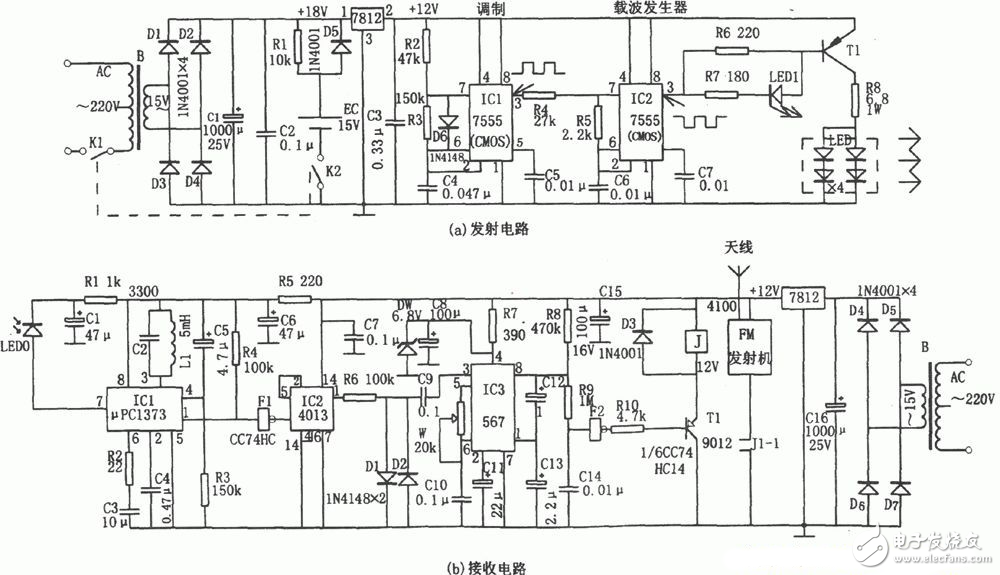

图（a）主要采用了两块 CMOS 型 555（或用一块 556）IC1、IC2，二者分别输出 1.5kHz 和 35kHz 的波形，其中用 1.5kHz 的方波…

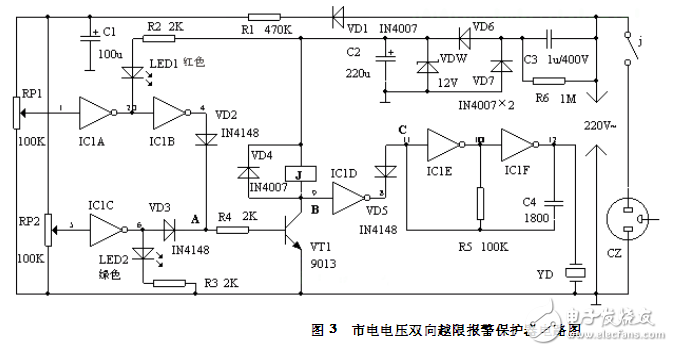

电路工作原理：市电电压一路由 C3 降压、DW 稳压，经 VD6、VD7、C2 整流滤波，输出 12V 稳定的直流电压供给电路；另一路由 VD1 整流、R1 降…
语音报警电路：电路如图所示，主要由集成语音芯片 ISD2560 组成。ISD2560 是 Winbond 公司生产的一款具有较强功能的语音录放芯片，是一种永久记…

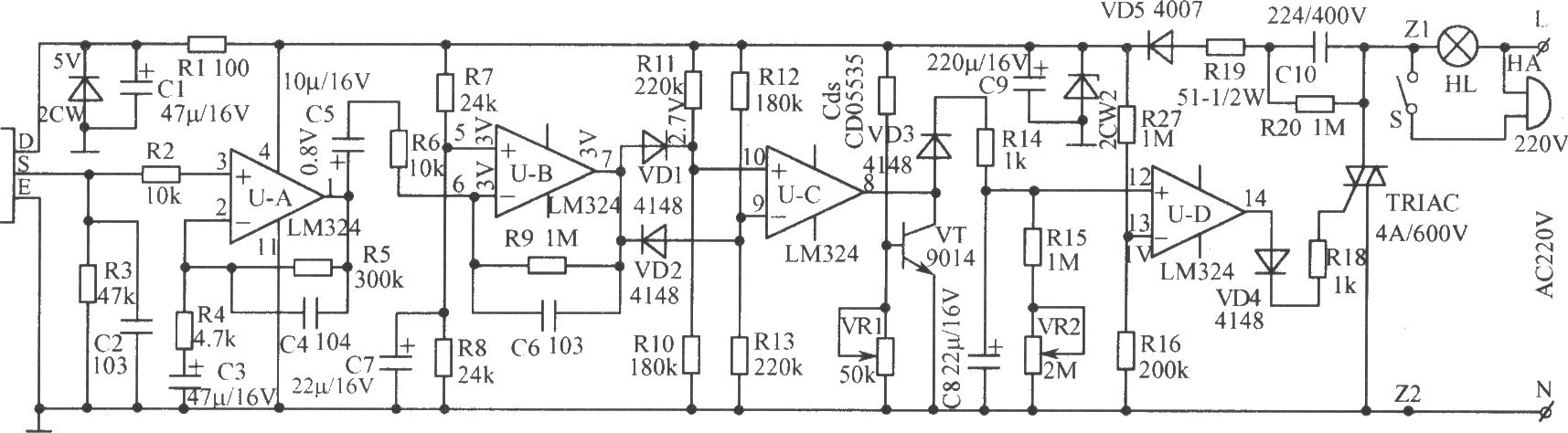

如图所示为红外报警开关电路，采用 PIR 人体热释电传感器作信号探测器，灵敏度高，探测距离可达 10m 以上，俯视角可达 86°、水平视角可达 120°。由于它…
如图所示为激光棒制成的探测报警装置电路。模拟声音集成电路 IC 等元件构成接收电路：平时激光棒发射出的激光正好照射在光敏电阻 RG 上，RG 呈低阻状态，晶体管…
图为 LD7208 汽车转弯报警专用集成电路的典型应用电路。该电路的主要功能是：正常运行时车灯完好，车灯与驾驶台上的监视灯同时闪光，闪光频率为 80 次/min…
图为由 SGZ07 声、光报警集成电路构成的控制报警电路。通过控制 K1、K2 的通、断，可使电路工作于双频声、光报警状态；若将电路中的 R1、R2 换成相应阻…
