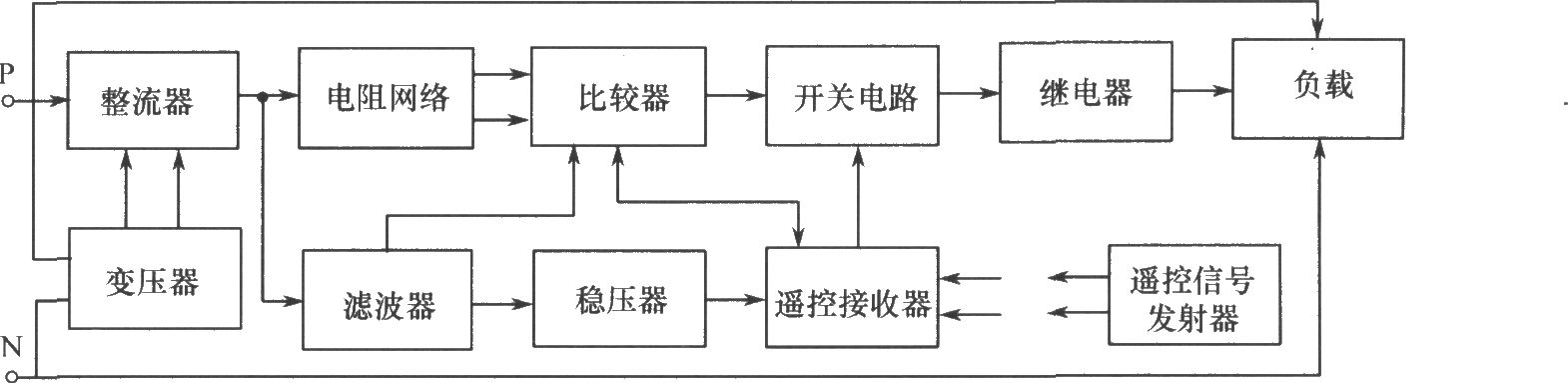

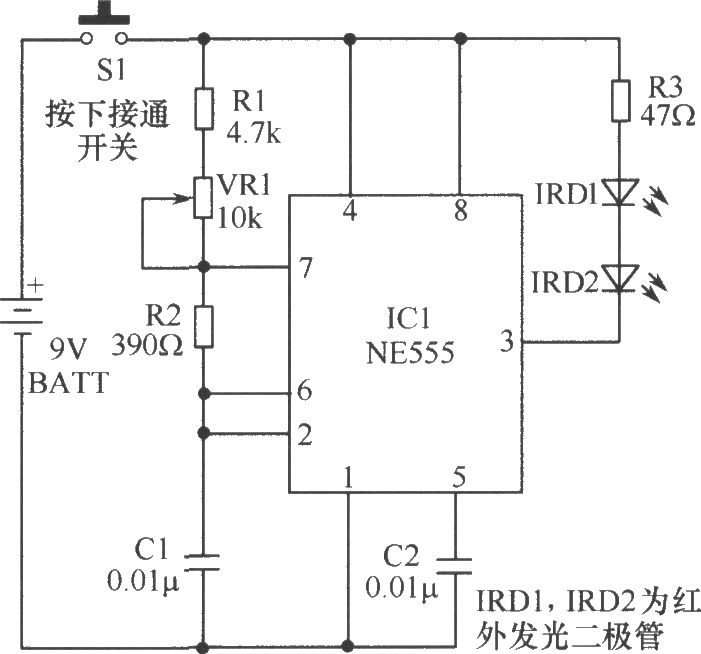

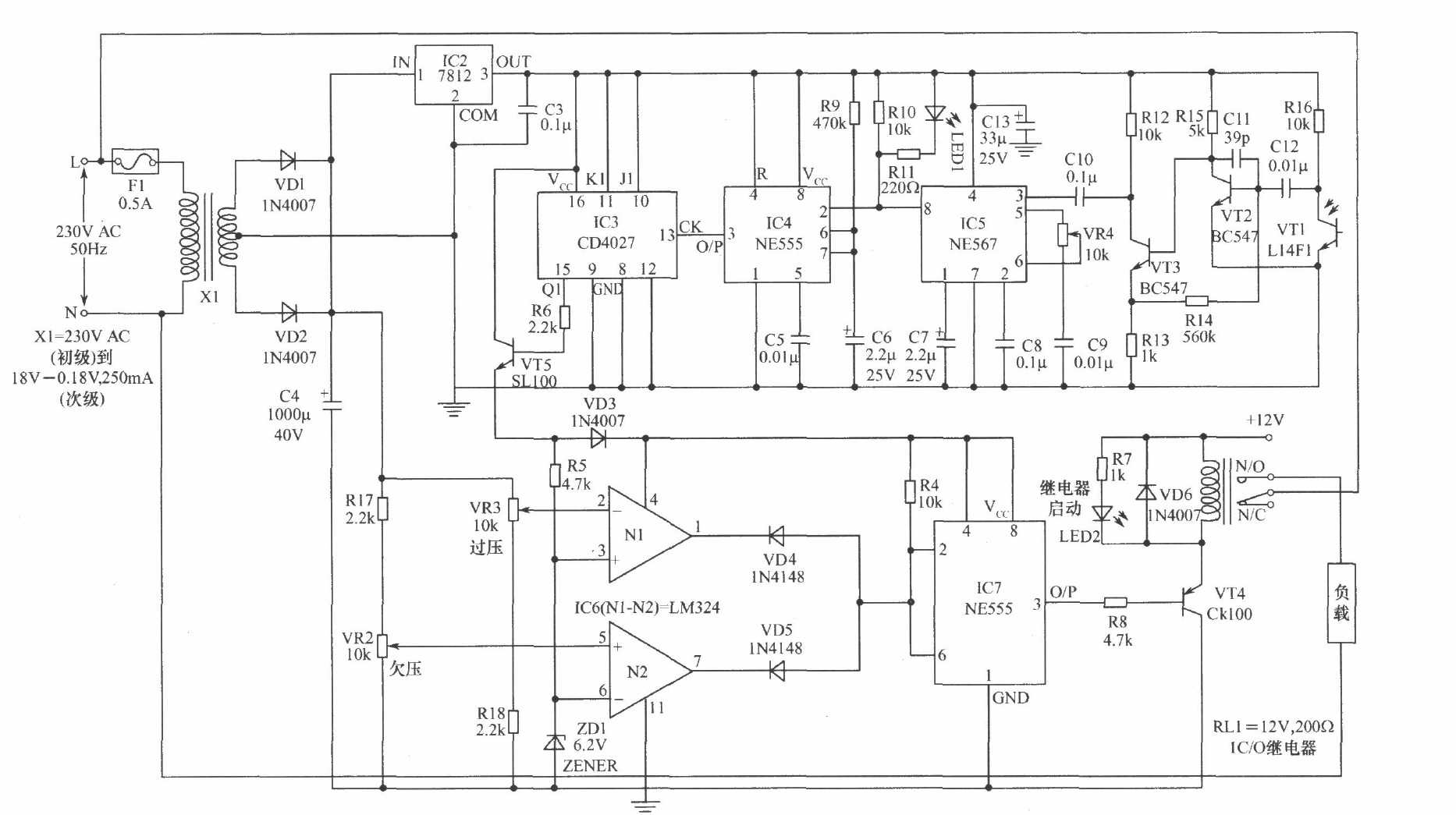

可遥控负载保护器的主要功能为：（1）电源电压过低或过高时自动切断负载电源；（2）电源电压恢复正常时自动接通负载；（3）提供电压正常指示，电压过低或过高时指示灯熄灭；（4）使用遥控器远距离控制电源通断。其框图、遥控发射器及遥控接收与负载保护电路如图1所示。
BA5104/5204为新型8通道红外遥控发射/接收专用集成器件，构成的遥控电路外围元件少、工作可靠、通用性好、成本低、无需调试，最适于专业厂家开发新品及电子爱好者制作红外遥控电路。器件采用大规模CMOS工艺，功耗低、电源电压范围宽（2.2V仍能正常使用）。其外形引脚图如图1所示。极限工作条件：电源电压-0.3～6V；输入/输出电压(Vcc-0.3V)～(VDD+0.3V)；消耗功率500mW；工作温度-10～70℃；存储温度-40～125℃。发射芯片BA5104可发射6个持续信号与2个单次信号…

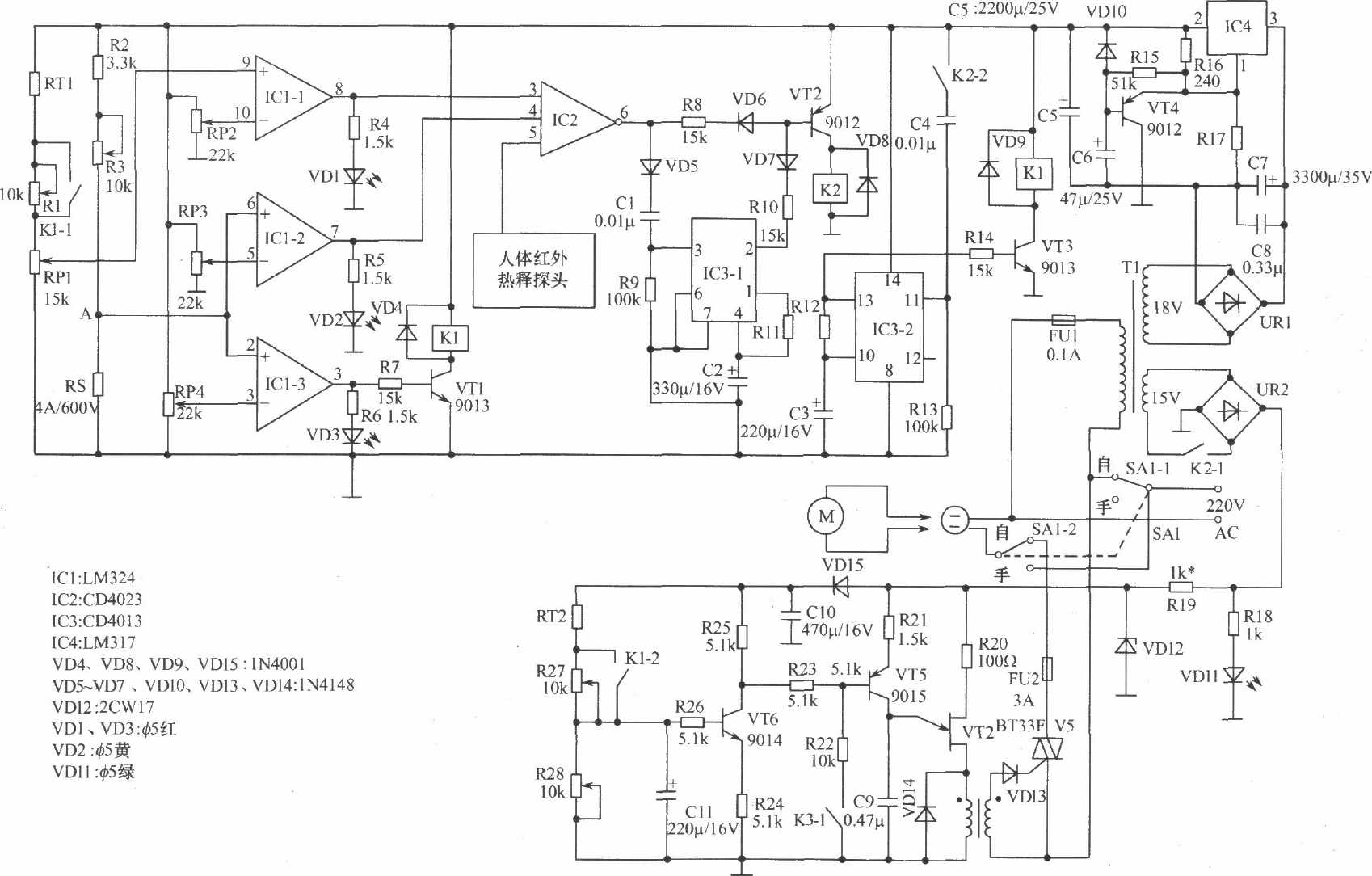

该控制器用于电扇自动控制。电扇通过空气流动加速人体汗液挥发、吸收热量使人感觉凉爽。但人对冷热的感受不仅取决于气温，相对湿度较高时仍感闷热，故控制器同时考虑气温与相对湿度影响，如图1所示。当空气相对湿度低于70%、气温高于30℃且监控范围内有人时，电扇自动启动；气温升高电扇转速随之增大、送风量加大，反之减小。当相对湿度高于80%、气温高于28℃且有人时电扇亦自动启动，转速随气温变化。当湿度或气温低于规定标准、或监控范围内无人时，电扇不启动；若正运行，经延时后停止。

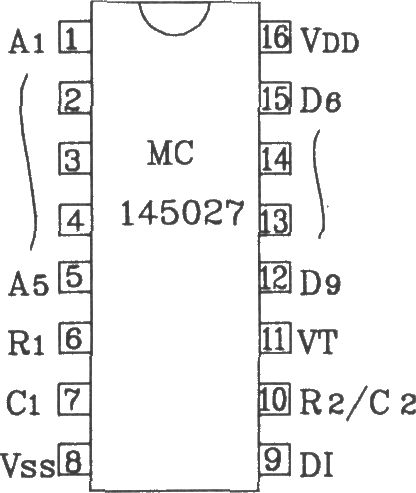

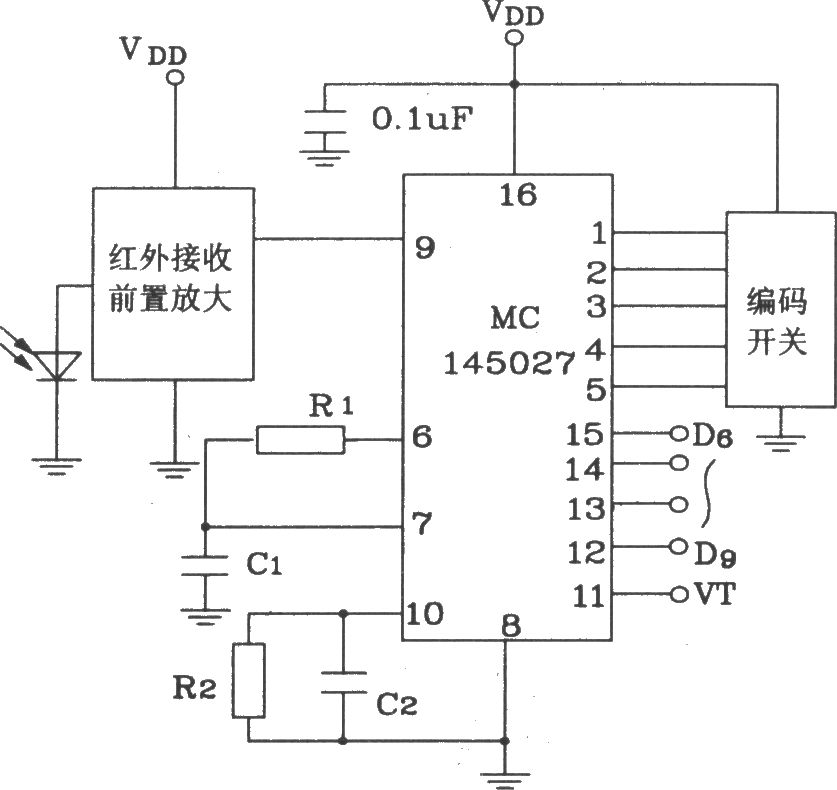

MC145026/145027为遥控专用编码/译码集成电路，可实现二进制或三进制寻址方式（三进制使编码/译码数量最大），二者配合可构成红外、射频、超声波等不同传输媒介的遥控发射/接收电路。其外形引脚图及构成的发射、接收电路如图1所示。

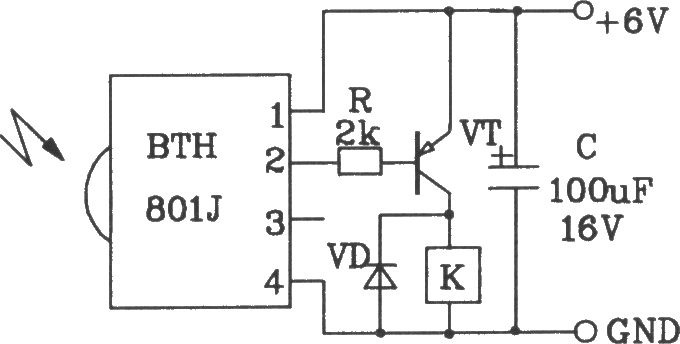

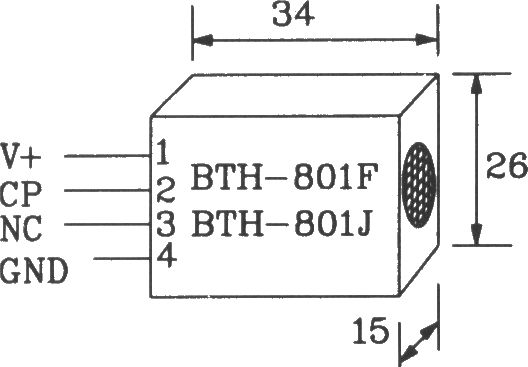

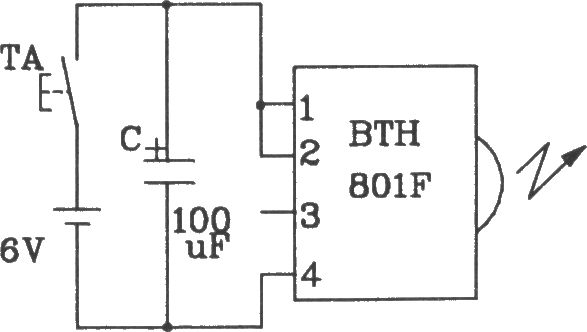

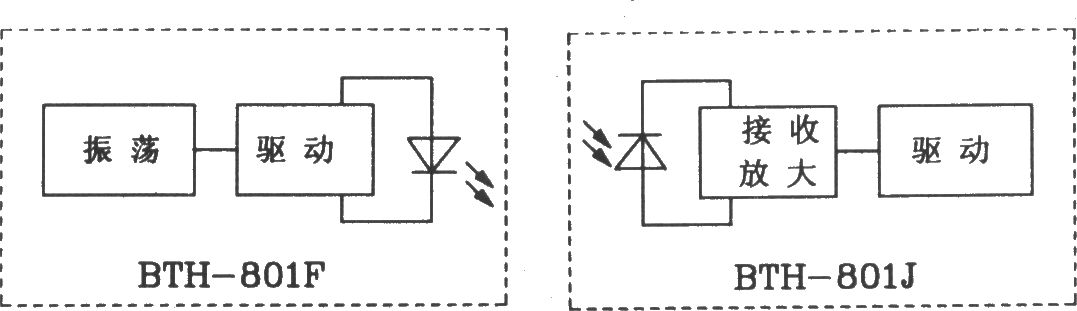

BTH-801F/BTH-801J为新型红外遥控发射/接收专用模块，两种模块配对使用，可方便构成红外遥控发射/接收电路，适用于红外遥控开关、报警等领域。其外形引脚图及内部原理框图如图1所示。主要电气参数：电源电压4～8V；发射模块工作电流大于20mA；接收模块工作电流小于3mA；工作频率30～60kHz可调，典型值40kHz；工作温度-18～60℃，储存温度-25～90℃；作用距离5～10m；作用方式直射、反射兼顾。图1给出BTH-801F单路发射、BTH-801J单路接收、BTH-801F多路…

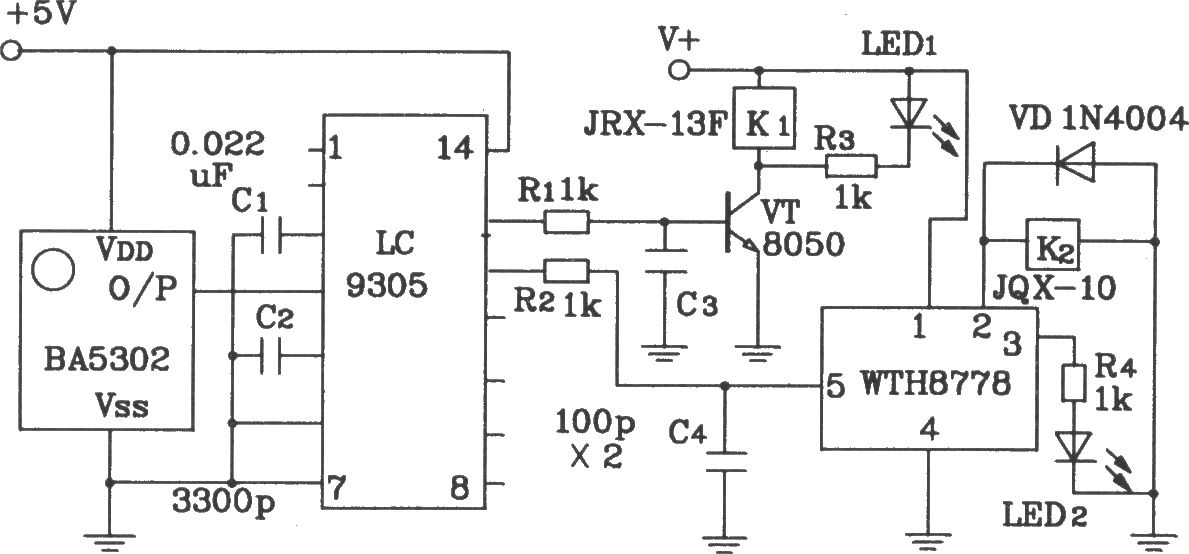

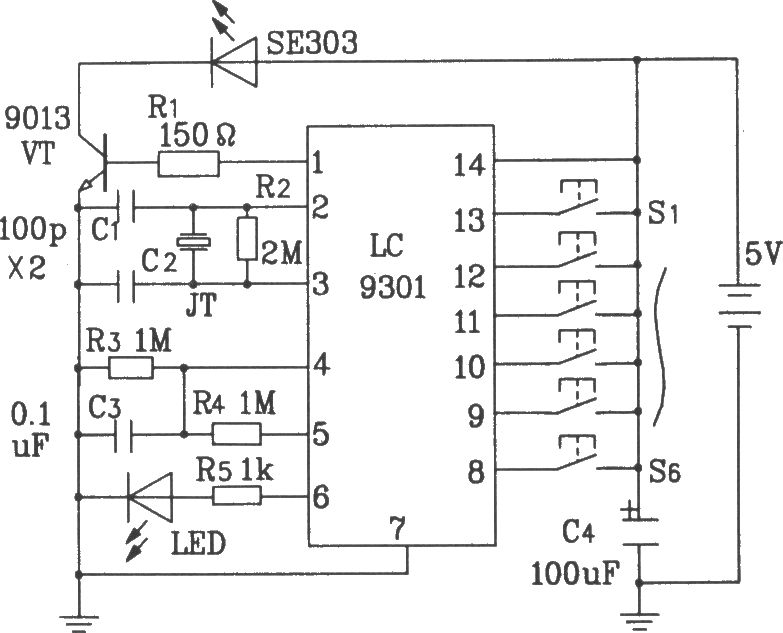

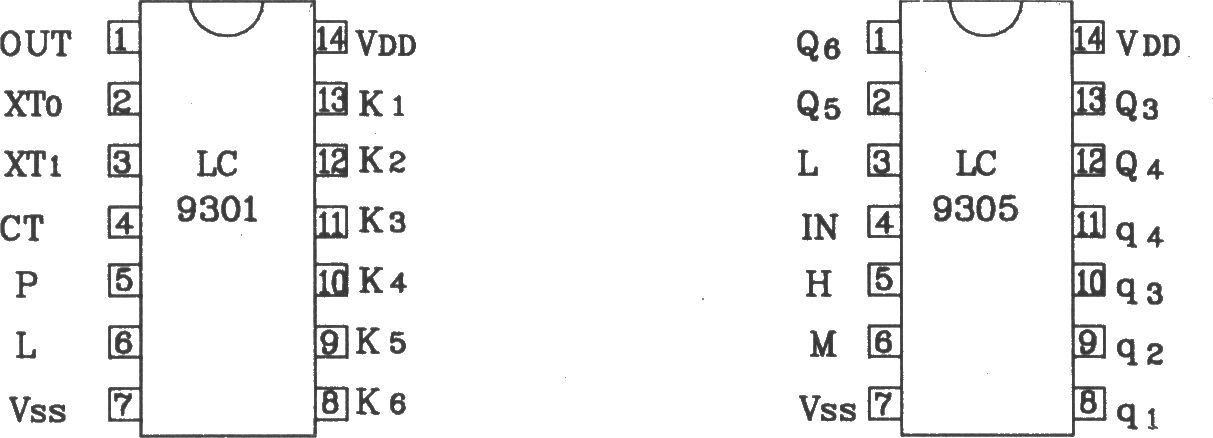

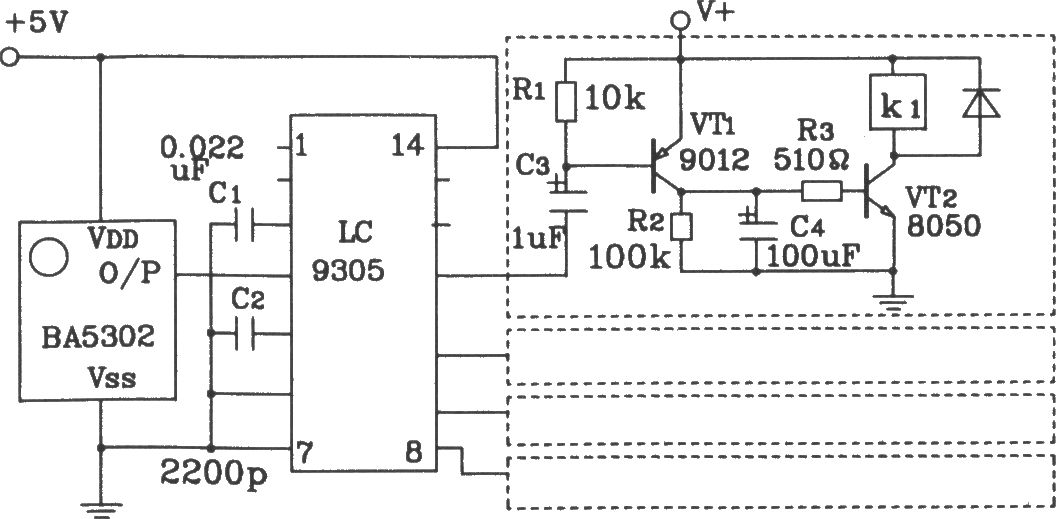

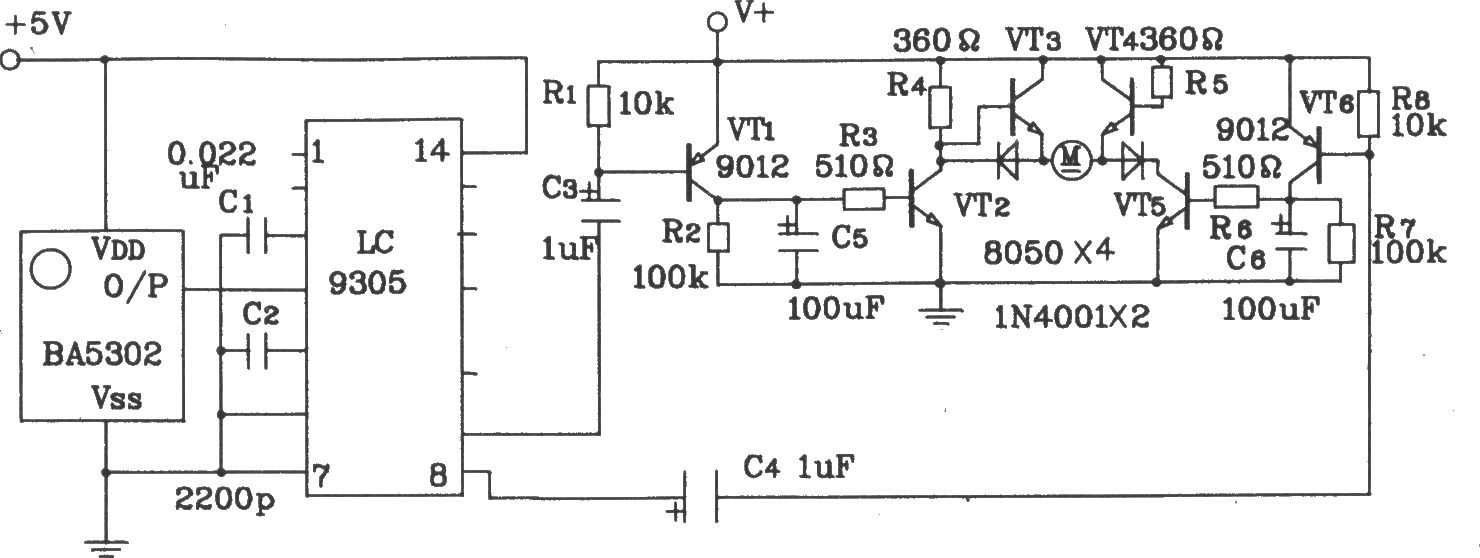

LC9301/9305红外遥控发射/接收器件电源电压4.5～5.5V（典型5V），外部晶振频率455kHz，载波频率38kHz，自身消耗电流仅微安级；发射电路输出电流大于5mA，可直接驱动红外发射管，作用距离不小于8m。其外形引脚图及典型应用电路如图1所示，包括LC9301构成的红外发射电路、LC9305构成的接收电路、LC9305构成的直流电机正反向遥控控制接收电路，以及LC9305构成的遥控继电器双稳态触发电路。
红外线遥控装置因体积小、功耗低、功能强、成本低、方便实用而广泛应用，尤其在家用电器上普遍采用；在高压、射线辐射、有毒气体、粉尘等工业环境中采用红外遥控不仅安全可靠，还能有效隔离电磁干扰。新颖红外遥控开关电路如图1所示。彩电、录像机、空调器等红外线遥控发射器发出的均为脉冲编码调制信号，仅指令编码格式与载波频率不同，这里关心的不是具体编码指令，而是解调后的第一个指令脉冲。遥控器发出的（30～60）kHz红外指令信号被红外接收二极管PH302B接收，经IC1（CX20106A）放大、滤波、解调后，在7…
本例介绍一款10路无线遥控开关，用一只10路无线遥控发射器控制10只接收控制器，具有遥控距离远（大于10m）、抗干扰能力强、无方向性、不受墙壁阻挡等特点，可用于家庭灯具遥控。电路由无线遥控发射器电路与无线遥控接收控制器电路组成，如图1所示。无线遥控发射器电路由可控变频振荡器与无线遥控发射电路组成；无线遥控接收控制器电路（10只）由无线遥控接收电路、锁相环译码器、控制执行电路与电源电路组成。元件选择：R1～R14用1/4W碳膜或金属膜电阻；RP1用WSW型有机实心微调电阻；C1、C2、C10用独石…
全自动商品“推销员”可放于新产品展示台，当顾客停留超过3s时，扬声器用语言介绍商品约1min，可任意更改重录，所录语言可永久保存、断电不丢失，若顾客仍停留则反复介绍，电路如图1所示。当顾客接近到一定距离时，其身体将TX05D发射的红外线束反射到接收管内，OUT端输出高电平，经非门D1、D2反相整形后，由RP1向C5（1μF）充电，充电时间约3s（可调RP1）。若顾客只是经过、停留不足3s，C5电压未达D3翻转电平，D2已转低电平，VD2瞬间泄放C5电荷；停留超过3s时D3翻转输出低电平，经VD1…
本例介绍的无线遥控开关具有元件易购、制作成本低、无干扰等特点，可用于各种吊灯控制，能随意遥控吊灯工作状态：使某灯点亮或熄灭、全部点亮或熄灭、各色白炽灯顺序循环点亮产生流水灯效果。电路由无线遥控发射电路与无线遥控接收控制电路两部分组成，如图1所示。无线遥控发射电路由脉冲编码电路与无线发射电路组成。元件选择：R1～R20用1/4W碳膜或金属膜电阻，R21用1/2W金属膜电阻；C1、C4用高频瓷介电容，C2、C6用独石电容，C3、C7、C8用16V铝电解电容，C5用400V以上CBB电容；VD1～VD…
