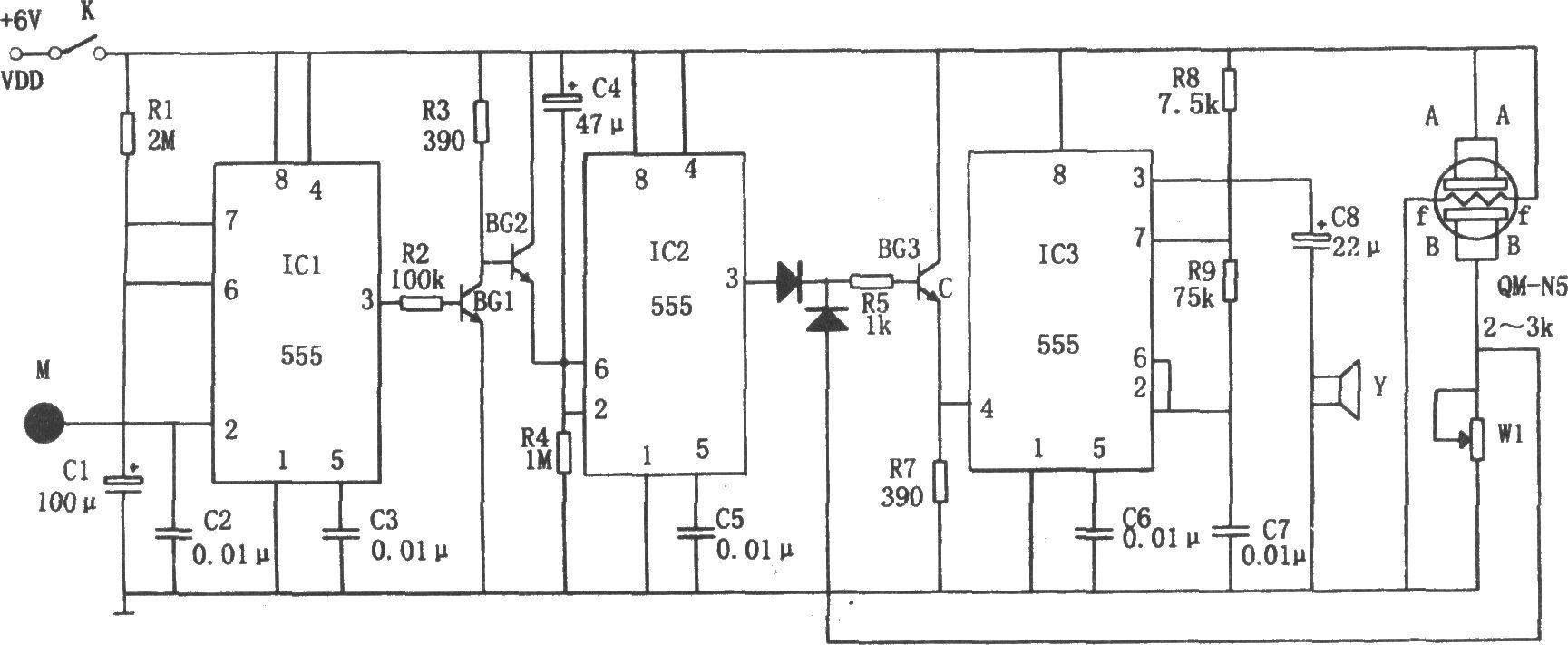

家用防盗防火报警电路如图1所示，由QM-N5气敏传感器与555组成的单稳态触发器、单稳延时电路及多谐振荡器组成。QM-N5与电位器W1等组成烟雾检测器：可燃性气体或烟雾超浓度时A-B间电阻变小、B点电位升高足以使BG3导通，C点呈高电平，触发由IC3、R8、R9、C6等组成的多谐振荡器起振报警，IC3振荡频率约f=1.44/(R8+2R9)C7（图中参数对应约1000Hz），调W1可改变报警阈值。IC1（555）与R1、C1组成单稳态触发器，金属片M与门锁金属部分相连，有人开锁时人体感应信号使I…

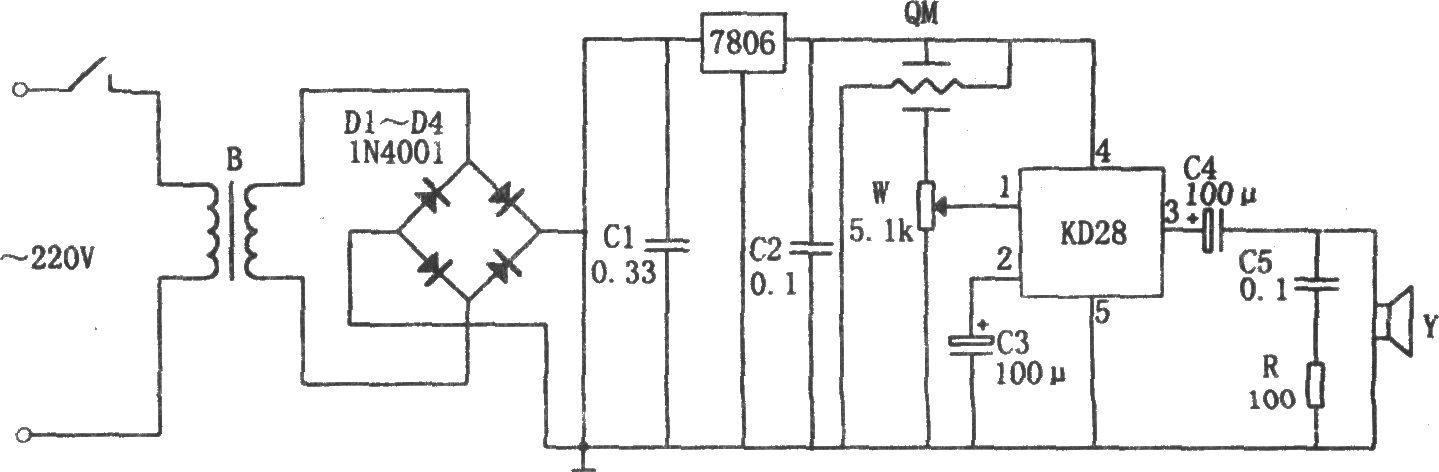

可燃气体报警电路如图1所示，由气敏传感元件QM、降压整流及稳压电路、集成电路KD28、扬声器Y组成。气敏传感元件选用QM-N5型；降压整流及稳压电路由变压器B、桥式整流D1～D4、C1、C2、集成稳压器7806组成。工作时调整电位器W使通电1分钟。空气清净时QM阻值较大、W上分压小，KD28复位、不报警；有可燃性气体接触QM时其阻值变小、W上分压较大，KD28置位、③脚输出高电平行使扬声器报警；气体离开后电路恢复正常。

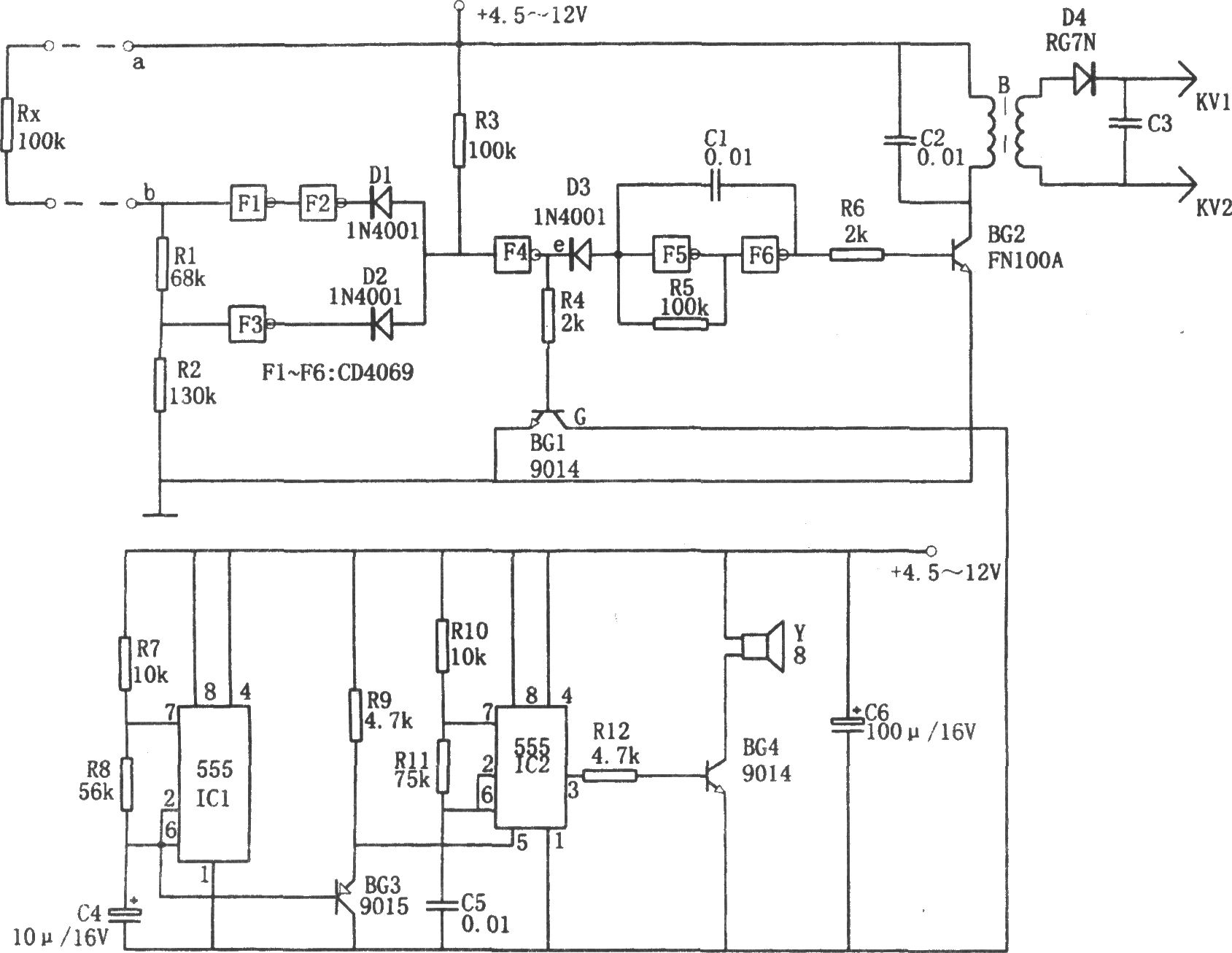

高压密码防护报警电路如图1所示，采用权电阻密码进行真假识别，可用于门窗、提包、钱柜等防护。电路核心为多谐振荡音响电路，芯片CD4069与变压器B主要作驱动级。当a、b间出现断路或短路时，权电阻Rx阻值增大或减小，使F4非门（e点）输出高电平，使BG1导通接通音响电路发出双音报警；同时D3截止，F5、F6组成音频振荡器起振，频率约3000Hz，经BG2与升压变压器B放大、整流后得近万伏高压以电击行窃者。555与晶体管组成多谐振荡音响电路，IC1振荡约1Hz，充放电电容C4接⑥脚，其上三角波经缓冲放…

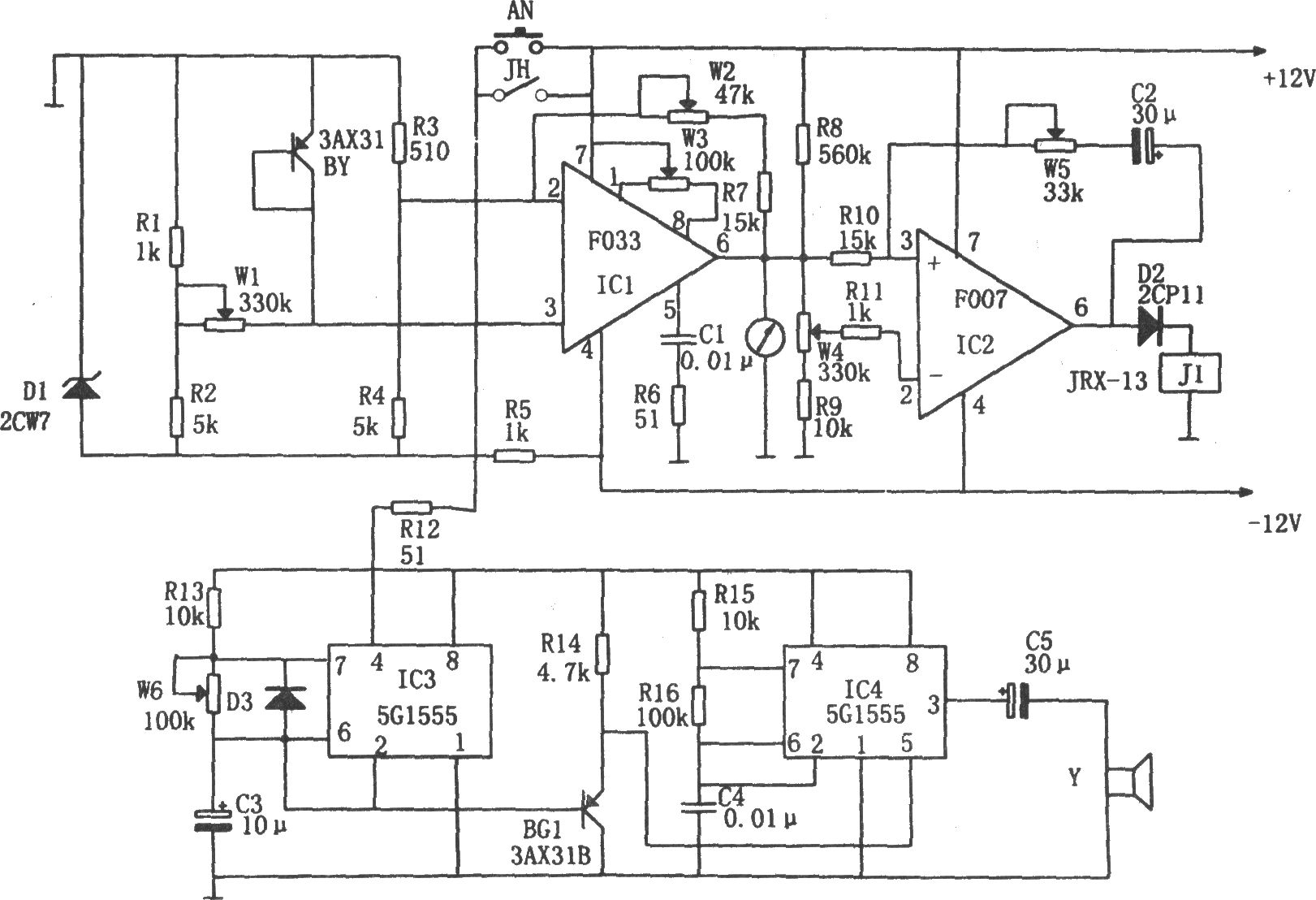

库房温度测量报警电路如图1所示，由同相放大器IC1、比较放大器IC2、低频多谐振荡器IC3、可控频率的多谐振荡器IC4、电桥测量网络、扬声器Y与电源组成。电桥测量网络由温度传感器BY（锗管3AX31）的PN结、电阻R1～R4及电位器W1组成。IC1（F033）与阻容元件组成同相放大器，IC2（F007）组成比较放大器、参考电压接反相端；IC3组成约1Hz低频振荡器，控制多谐振荡器IC4振荡频率。调W1使电桥在0℃时平衡，IC1输出约0V，用微安表CB调零；W2调增益使微安表刻度约为0.1V/℃；…

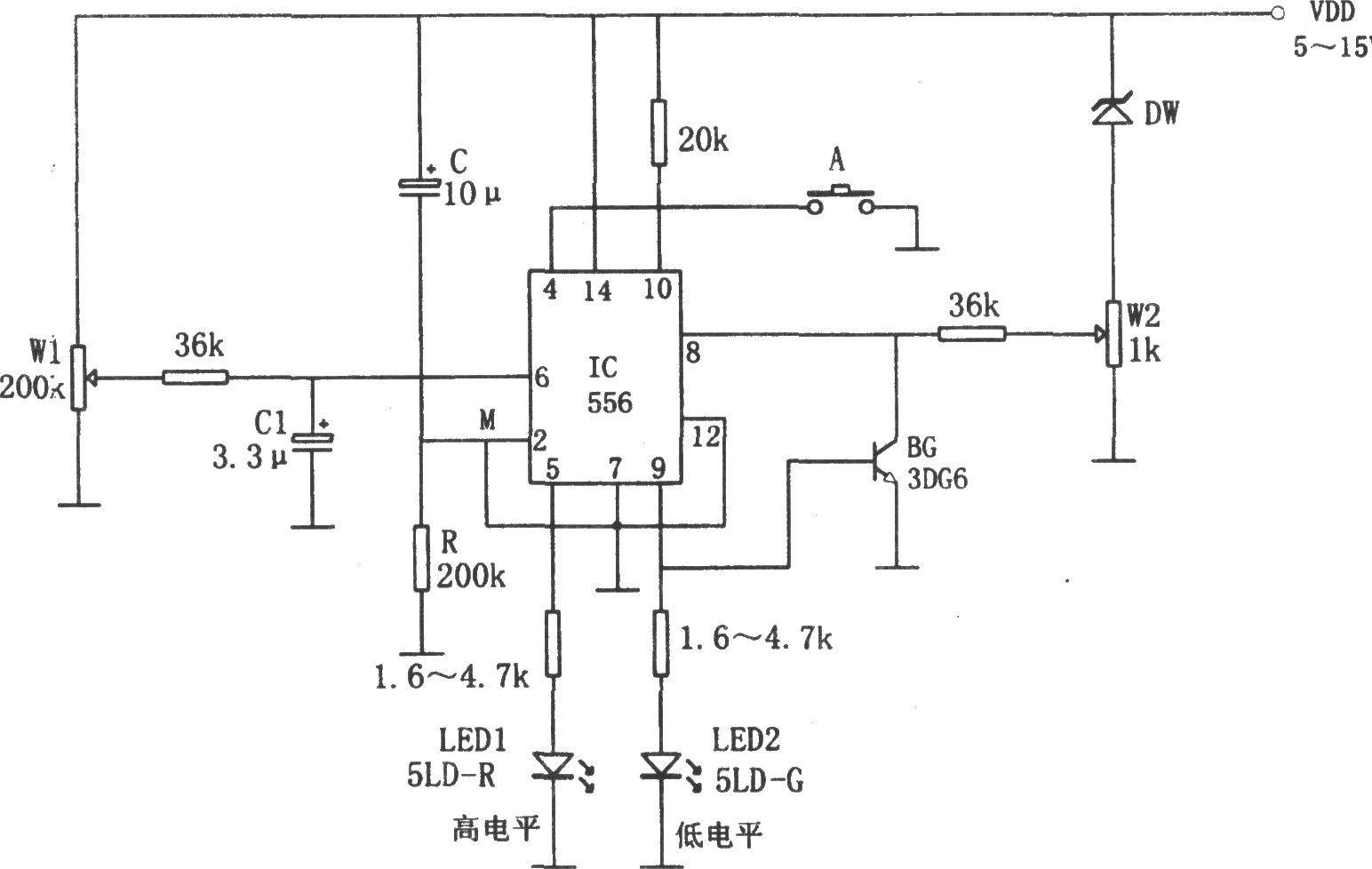

电源电压高、低限报警电路如图1所示，由高限报警电路与低限报警电路两部分组成。右侧低限报警：电源接近低限（仍正常）时调W2使556⑧脚电位稍大于1/3VDD；电源向下偏移使⑧脚降至小于1/3VDD时，556⑨脚翻转输出高电平，低限告警LED2发光；同时BG与⑨脚相连、饱和导通，使⑧脚钳位于低电平。稳压管Dw稳压值选稍低于2/3VDD。左侧高限报警：调W1使电源接近高限时556⑥脚电位稍高于1/3VDD、左侧电路输出（⑤脚）为低电平；电源瞬间升高时因C1两端电压不能突变、C1电压相对基准（1/3VD…

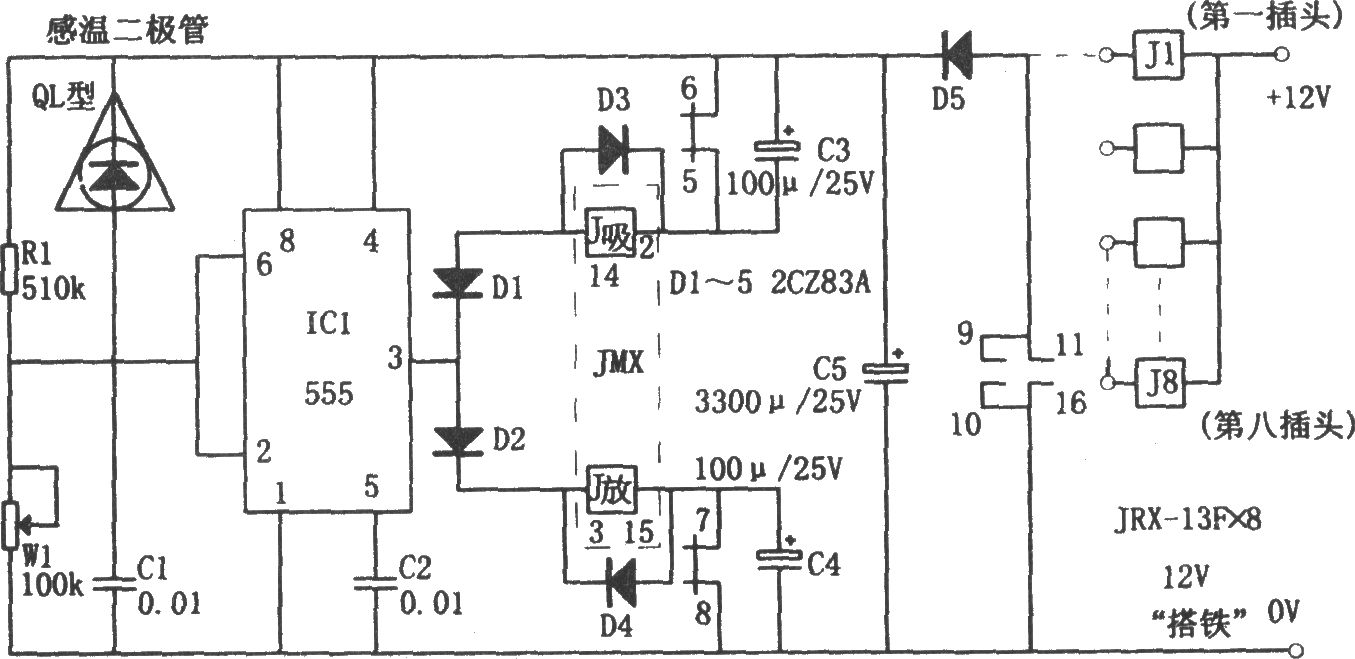

轴温报警电路如图1所示，由传感元件、时基电路IC1（555）、继电器组成。传感元件采用感温二极管（QL型），置入车轴箱内，通过自闭插头接入电路。感温二极管QL与电阻R1并联：轴温正常时R1与电位器W1分压使555⑥脚电位低于1/3VDD（=4V）、③脚输出高电平，脉冲继电器（磁保持）JMX释放；轴温高于预置温度时QL阻值变小，⑥脚电位高于2/3VDD（=8V）、555③脚转低，继电器吸合线圈（J吸）有充电电流流过、触点动作，触点5、6断开、7、8闭合、9、10、11、16闭合，报警继电器J1吸合…

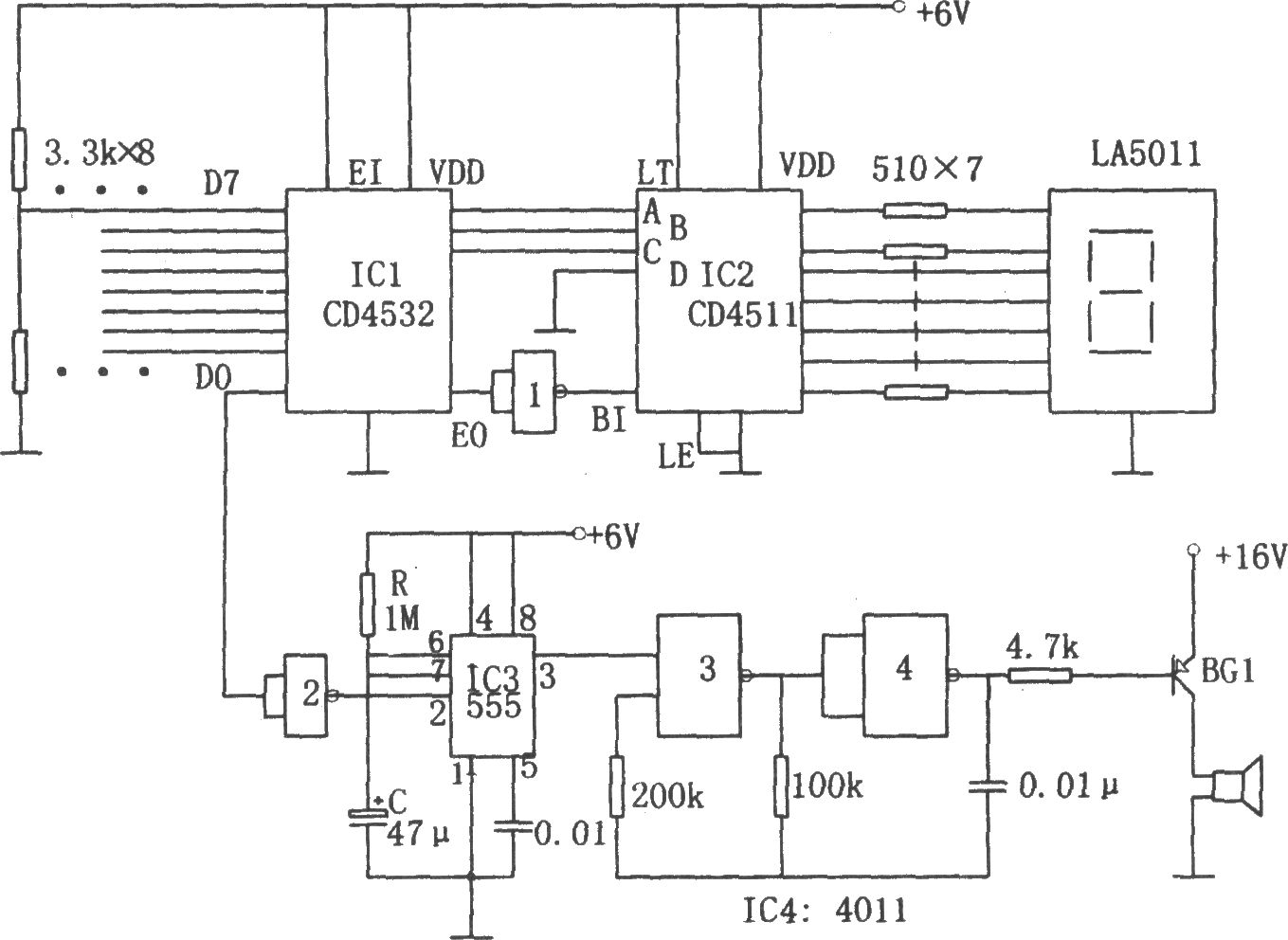

八路数字显示优先报警电路如图1所示，由定时音响电路、八路编码器、译码器、数码显示电路组成。IC1（CD4532）为八位优先编码器，其八路输入控制线分别接K0～K7开关；某输入控制线断开时相应输入为高电平，编码器编出相应的3位二进制地址码。若两路以上同时断开，编码器优先响应高一级控制线，优先级从高到低为D7、D6、D5、D0。CD4511为译码器，对地址译码并驱动LED数码管显示相应十进制数，如K6、K5、K3同时断开时编出K6对应二进制码110、显示“6”。E0反相后接4511消隐端BI，对应4…

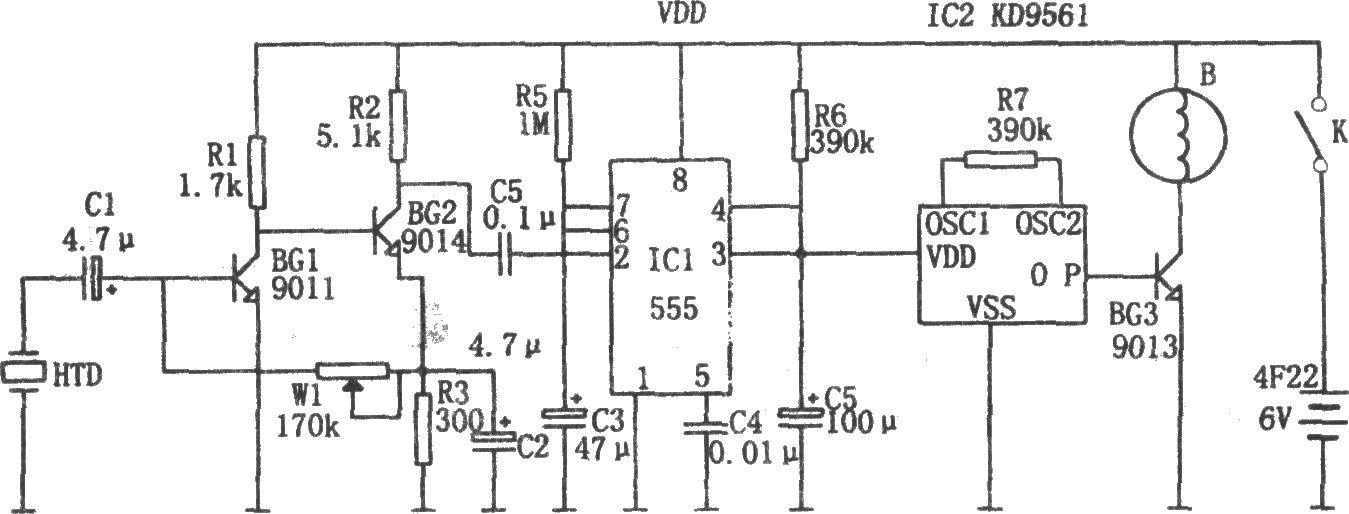

机电一体化自行车防盗报警锁电路如图1所示，由音响电路、单稳态触发器、振动探测放大器组成。音响电路由四模拟声集成电路IC2（KD9561）、晶体管BG3组成；IC1（555）和R5、C3组成单稳态触发器；振动探测放大器由压电陶瓷片HTD、C1、BG1、BG2、R1～R3、电位器W1组成。有冲击或振动时，HTD将信号转为电信号，经BG1放大使BG2输出负向触发信号（小于1/3VDD），触发IC1置位，输出延时td=1.1R5C3的脉冲（图中参数对应约50s）；同时IC1输出高电平整脉冲使IC2（KD…
触摸式防盗报警电路如图1所示，由单稳态触发器、声音模拟电路、音频功率放大电路、触摸金属片M、整流滤波电路组成。555与R1、R2、C4构成单稳态触发器，手触摸金属片M时产生的触发信号经C3由②脚输入，电路进入暂稳态、③脚输出高电平，使BG导通、接通后级电路电源。四音响模拟集成电路KD-9561与R6、C4、TWH8751及扬声器Y组成警笛报警电路。IC电源接通后③脚输出警笛信号，经TWH8751放大推动扬声器发出“呜哇”声。经一段时间（由R1、R2、C4决定，一般几十秒到几分钟）后555转稳态、…
实用降温报警电路如图1所示，由蜂鸣器、时基电路IC（555）、测温元件WXG与电源组成。WXG选用可调试电接点玻璃水银温度计WXG-11，测温精度0.1℃。环境温度高于WXG设定值时水银接点接通，555②脚处于高电平不被触发、③脚输出低电平，蜂鸣器不发声；温度低于设定值时水银接点断开，②脚转低触发555、③脚输出高电平使蜂鸣器报警。同时555内部放电管截止，电源经R2给C2充电，C2电压升到≥2/3VDD时③脚转低、蜂鸣器停声；随后放电管导通、C2放电，降至≤1/3VDD时③脚又转高、蜂鸣器发声…
