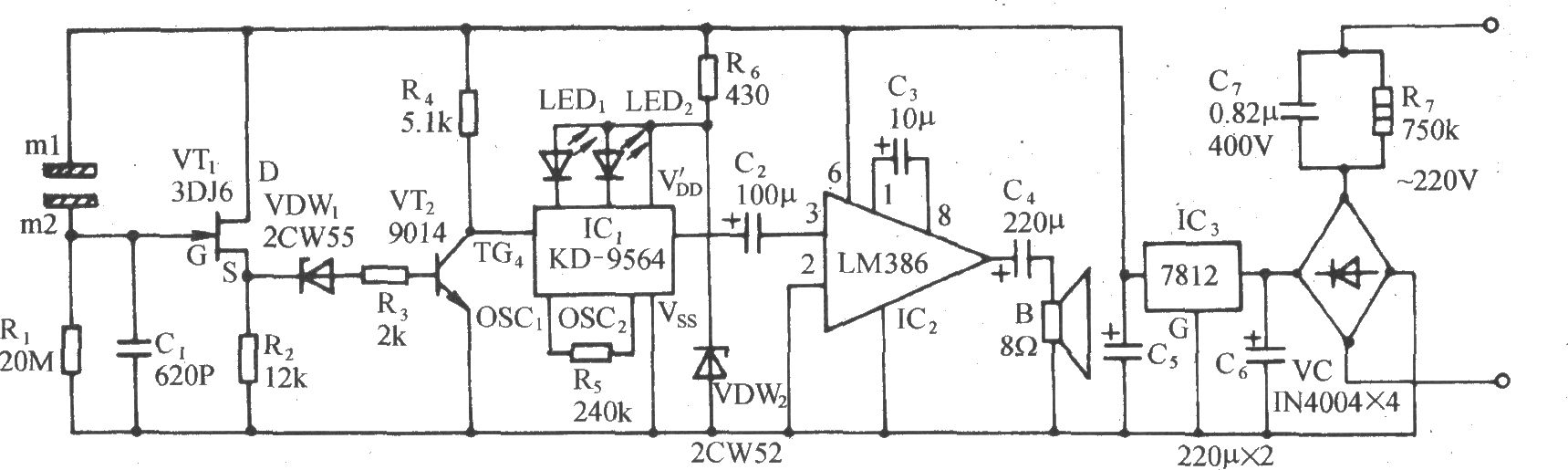

用金属板作烟雾传感器的火灾报警电路如图1所示，由烟雾传感元件、通/断式电子开关、模拟发声电路与交流降压整流电路组成，可作为简易式烟雾传感火灾报警器。

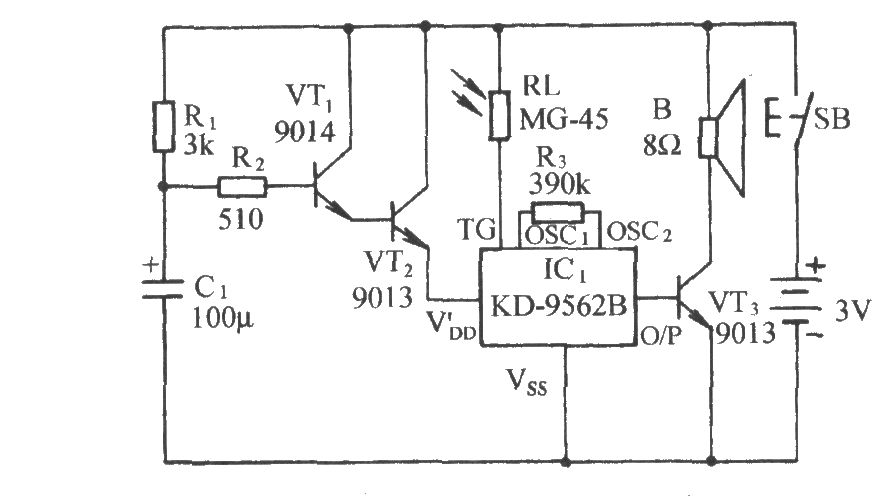

钱柜或密室被撬自动报警电路如图1所示，包括柜门联动开关SB、电子开关、光控发声电路与音频放大器等。将其置于封闭的密室或钱柜内，被撬开后电路迅即发出“呜呜”报警声。

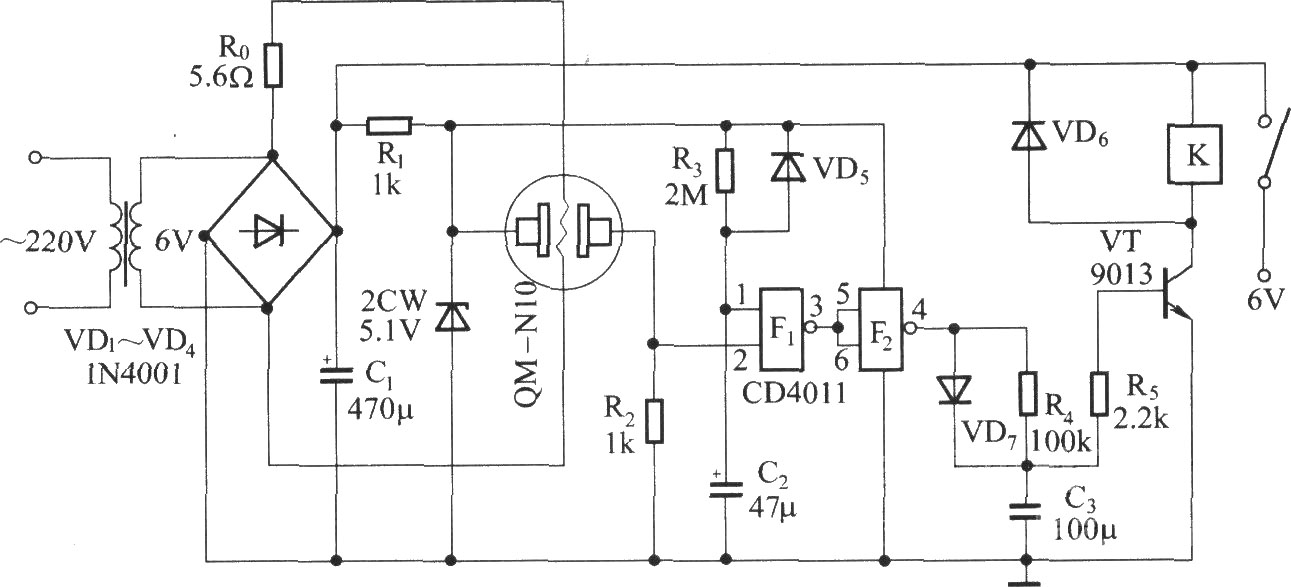

用气敏传感器可组成煤气泄漏无线电遥控报警器：煤气泄漏超过设定安全浓度时，气敏传感器输出检测信号，经放大处理后接通无线电发射电路发出报警信号。由气敏传感器QM-N10组成的煤气泄漏无线电遥控报警器如图1所示，煤气泄漏超过规定标准时继电器K吸合、接通发射电路工作电源；发射电路图中未画出，可采用任意一种无线电发射电路。

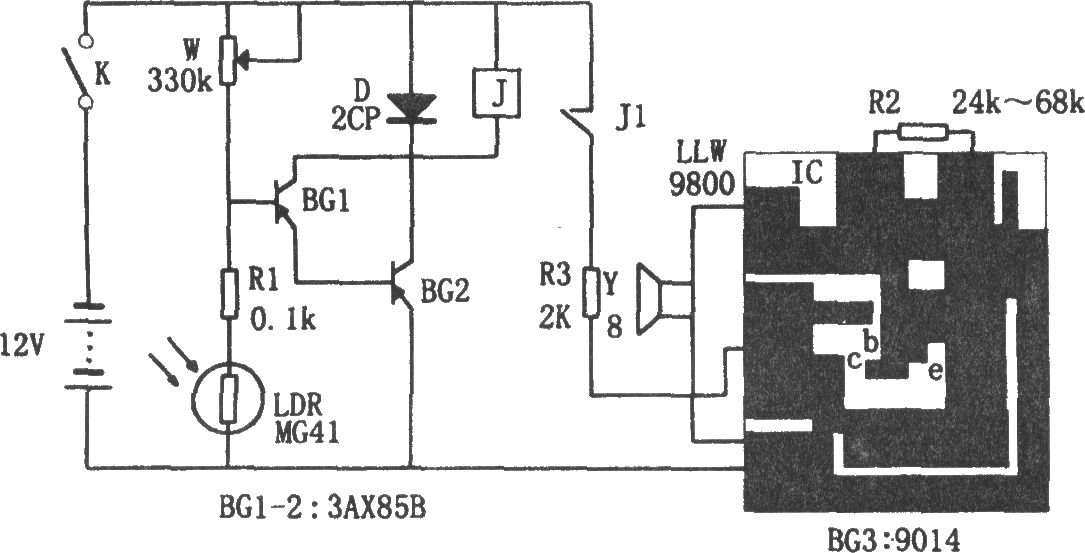

煤气灶熄火报警电路如图1所示，由光敏电阻LDR、开关元件BG1、BG2、继电器J（JRX-13F）、音乐集成电路LLW9800、扬声器Y与电源组成。煤气灶点燃正常燃烧后闭合电源开关K，LDR受火焰强光照射阻值变小，BG1、BG2饱和导通、继电器J吸合，常闭触点J1断开，音乐IC不发声；煤气灶熄火时LDR光照减弱阻值增大，BG1、BG2截止、J释放、J1闭合，接通IC电源，扬声器发出音乐警告，提醒及时关闭煤气阀门。工作电压12V，调节电位器W可改变报警灵敏度。

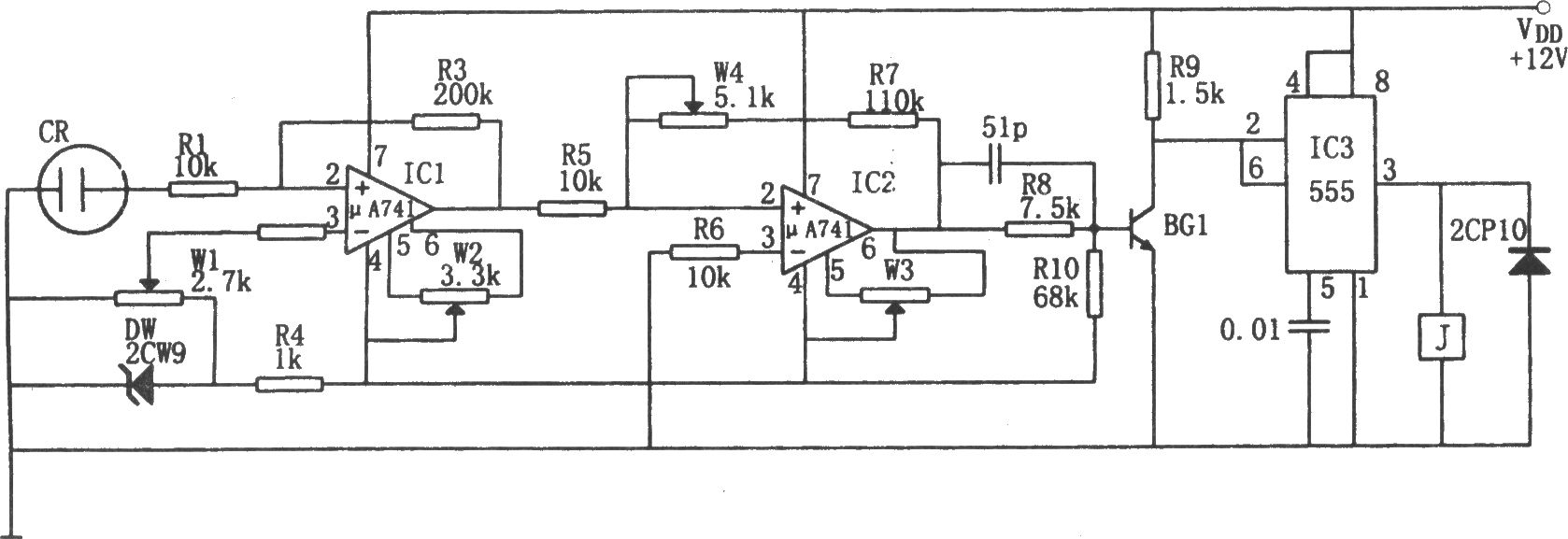

漏血报警电路如图1所示，由检测放大器IC1、反相放大器、单稳态触发器等组成。IC1放大倍数K1≈R3/R1，约20倍；膜破漏血时IC1输出约-0.5V信号，经放大倍数K2约11倍的IC2放大后加至反相放大器BG1使其饱和导通，进而使IC3单稳态触发器②脚呈低电平、555置位，输出高电平使继电器J吸合、接通报警电源，发出声光报警。不漏血时BG1截止，VDD经R9加至IC3⑥脚使555复位、③脚为低电平，不报警。本电路用于监视心脏手术用橡胶半透膜的疲劳破损。橡胶膜外为装有葡萄糖保护液的透明玻璃管，管…

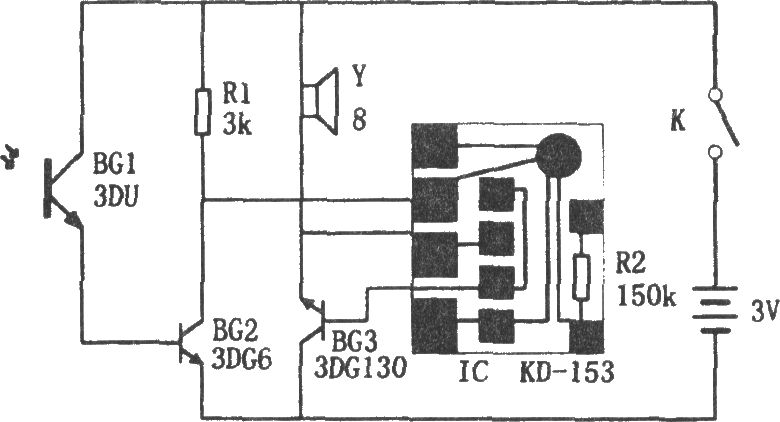

煤气灶熄火报警电路如图1所示，由光敏三极管BG1、放大管BG2、音乐集成电路KD-153、扬声器Y、电源组成。煤气灶点燃后闭合电源开关K，电路工作。光敏三极管BG1因火焰光照呈低阻、BG2饱和导通、IC触发端为低电平，IC不工作、扬声器不发声；煤气灶燃烧中因故突然熄灭时BG1失去光照内阻变大、BG2退出饱和趋于截止，IC触发端呈高电平、IC工作，音乐信号经BG3放大推动扬声器报警提醒关闭煤气阀门。BG1、BG2的β≥50。该电路可避免家用煤气、液化气烧水做饭时因故灭火造成的煤气溢出事故。

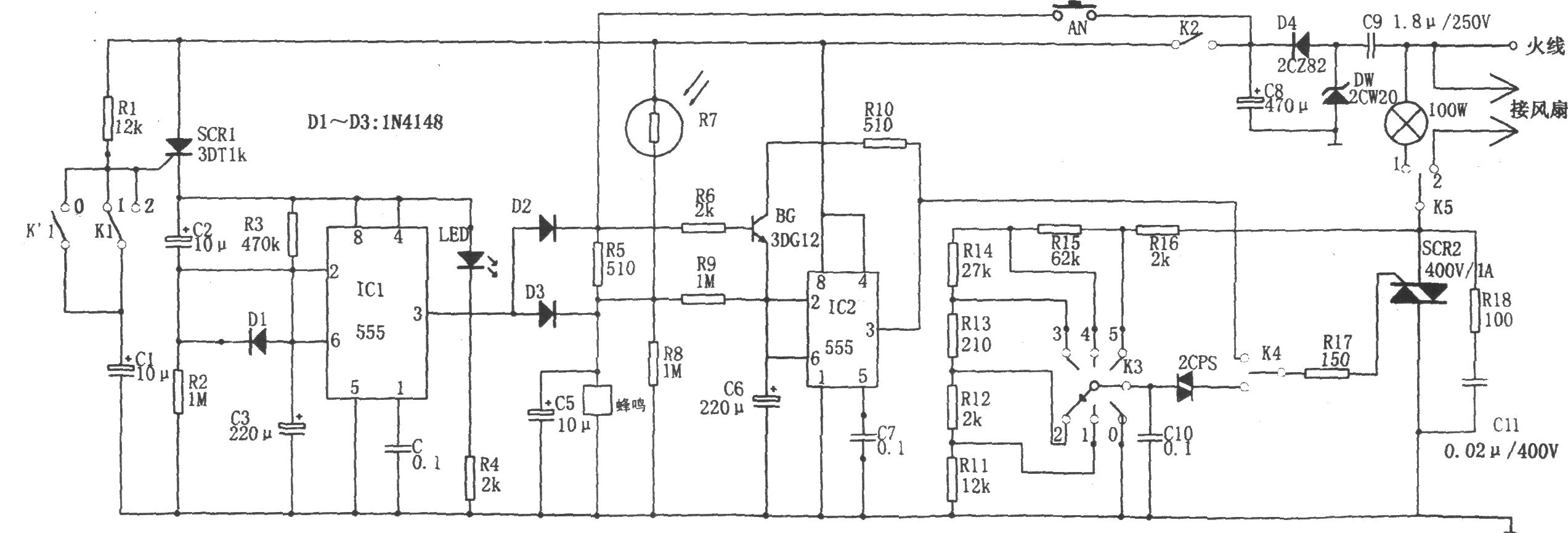

“空城计”防盗报警电路如图1所示。所谓空城计指室内无人居住或值守时，天黑后能自动使电灯断续闪亮，而有人破门而入时可延时报警。报警器由单稳态延时电路（IC1）、光控多谐振荡器（IC2）、降压整流电源与可控硅触发电路组成。延时电路（IC1）电源受SCR1控制，压板式触点开关K1、K1'触点位置控制SCR1通断。正常时门窗压板开关触点将R1、C1接通、C1充上电压；有人破门而入时K1、K1'活动触点打至图示位置与SCR1的G极接通，SCR1触发导通、延时电路IC1加电。刚接通瞬间C2、C3电压不能突变…

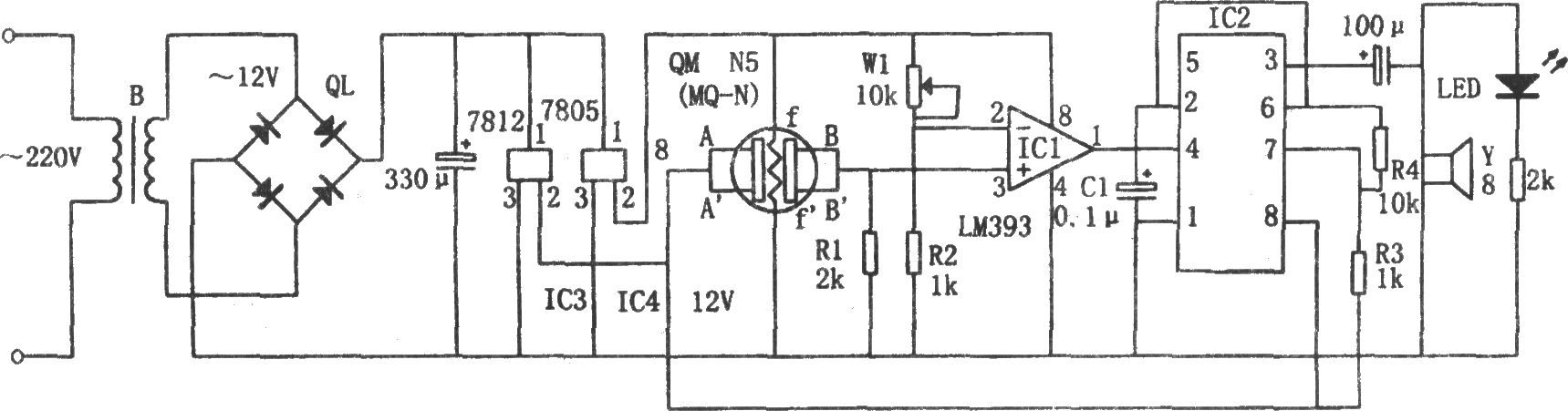

可燃气体报警电路如图1所示，由降压整流与稳压电路、气敏传感元件、比较电路及音响报警电路组成。降压整流与稳压电路由变压器B、桥式整流QL、IC3（7812）、IC4（7805）组成；气敏元件用半导体QM-N5型或MQ-N型；比较器IC1用双电压比较器LM393；音响电路由IC2（555）、扬声器Y、LED组成。可燃气体浓度超过一定值时，气敏器件A-B极间电阻变小，与R1分压增大，比较器IC1③脚电位升高，高于②脚基准值时IC1输出高电平使555置位，555与R3、R4、C1组成的振荡器起振，频率f…

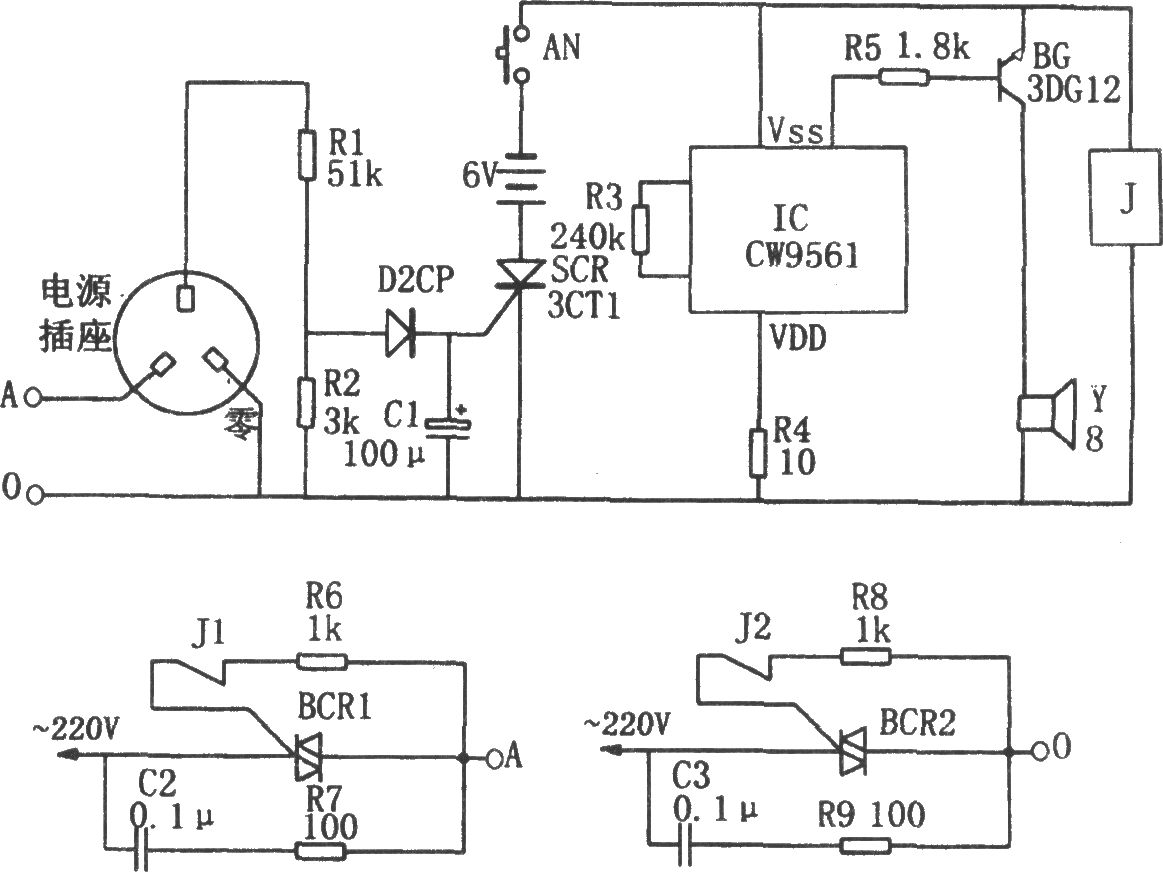

家用电器漏电自动报警电路如图1所示，由可控硅开关电路、漏电信号检测电路、集成音响报警电路三部分组成。漏电检测电路由R1、R2、D2CP、C1等组成，音响报警电路由音乐集成电路CW9561、R5、BG、扬声器Y组成。电器漏电时R1、R2上有漏电电流流过，R2产生降压信号，经D整流、C1滤波后触发可控硅导通，后级电源接通、CW9561工作发音频信号，经BG放大推动扬声器报警；同时继电器J吸合，常闭触点J1、J2断开切断市电。报警发生后应马上拔下电源插头保证安全，只有按下常闭按钮AN报警才停止。人体触…
可燃易爆气体报警电路如图1所示，由电桥、运算放大器F012、互补多谐振荡器BG1、BG2、热敏元件R、报警灯DX、电源电路组成。图中r1外观白色，在桥路中起补偿作用，补偿气体热传导、风速、空气速度及电源电压变化对桥路输出的影响；r2外观黑褐色，为载体催化元件，被测气体与工作温度的r2接触时在其表面催化氧化、元件温度升高、内阻相应变化，该变化与可燃气体浓度成比例。随浓度增加r2阻值增加，运放F012输出由低变高，使互补多谐振荡器BG1、BG2振荡，推动报警灯DX闪亮；可按不同种类可燃气体调节电桥辅…
