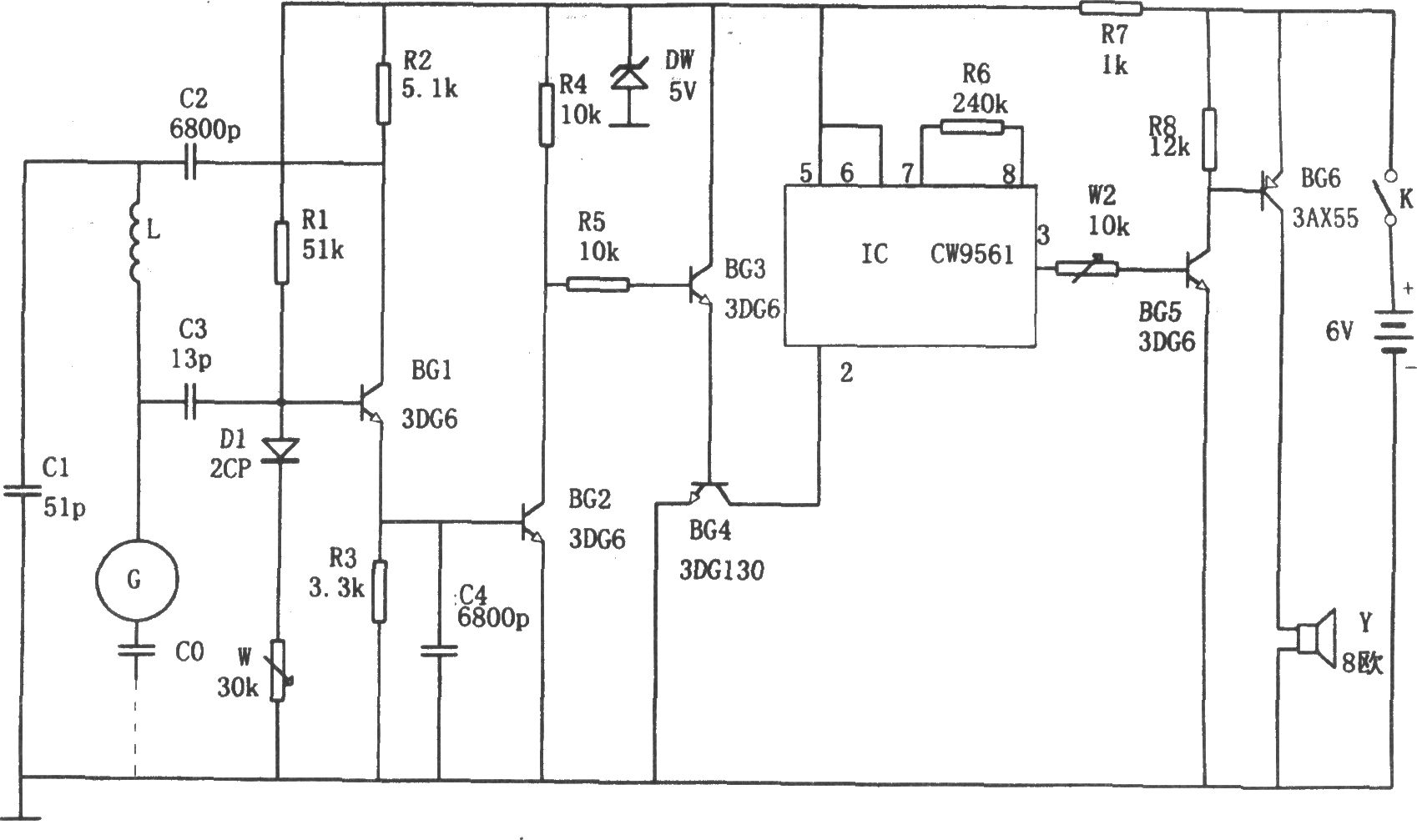

感应式防盗报警电路如图1所示，由感应器、三点式电容振荡器、四声模拟集成电路CW9561、扬声器与电源组成。三点式电容振荡器由L、C1、BG1及感应器G与地之间的分布电容C0构成，其中G用200×150mm²金属片制成，与门锁相连则门锁也成为感应器一部分。从交流看，C1与C0相串联。正常无人靠近G时C1较小、C0两端高频电压较大，经C3反馈到BG1基极足以维持振荡器振荡；同时R3上电压较高使BG2导通、复合管BG3、BG4截止，切断CW9561电源，扬声器不发声。有人靠近G时C0增大、其高端电压降…

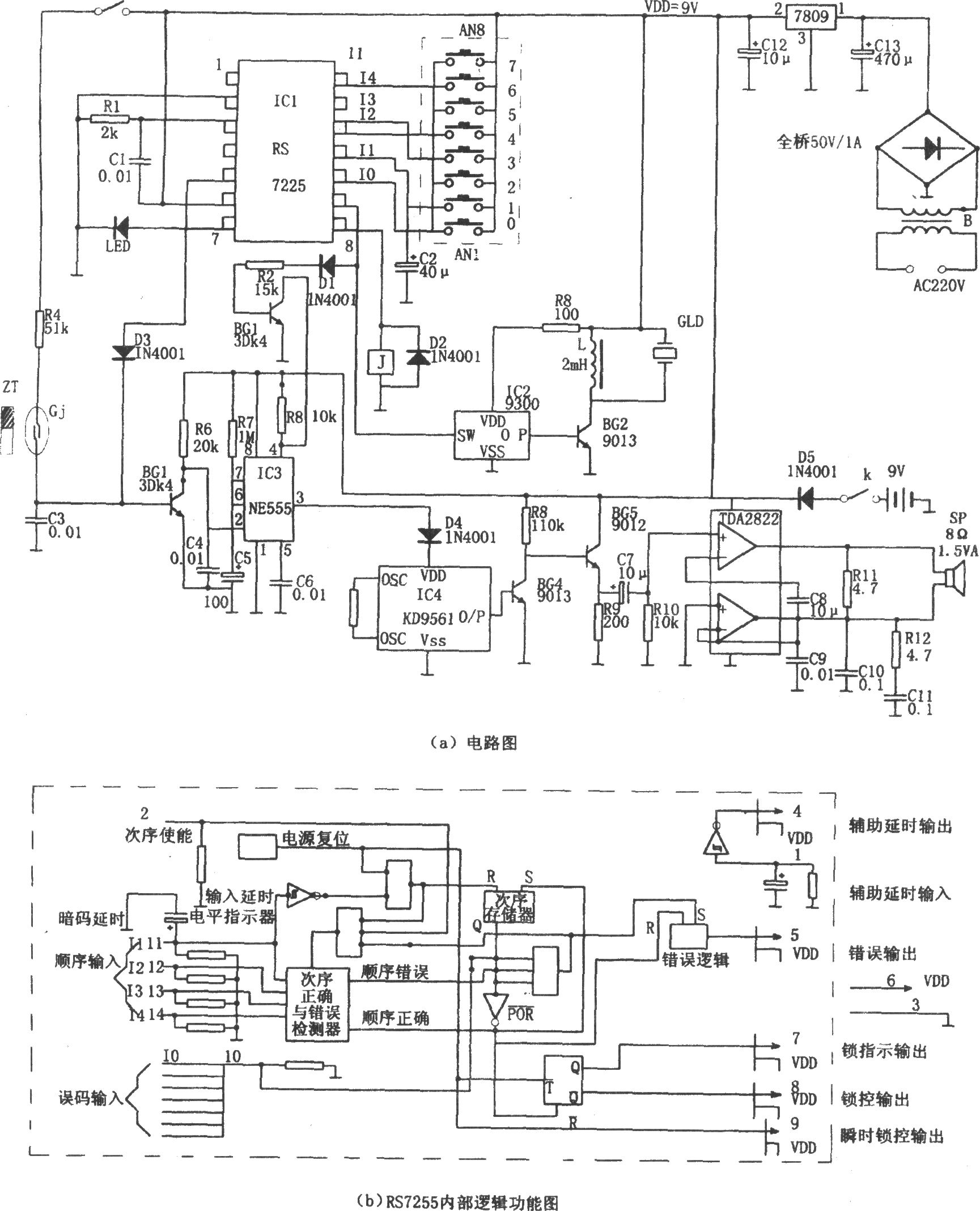

密码门铃报警电路如图1所示，由密码集成块IC1（RS7225四位数字密码集成电路）、音乐集成片IC2、单稳态触发器IC3、警声集成片IC4、功放及降压稳压电路组成。降压稳压电路提供9V直流。IC1内部逻辑框图见图(b)，I1～I4为顺序输入选择端。外电路设八只密码键AN1～AN8，其中四只为有用密码键，接IC1相应11、12、13、14脚，密码“1436”，其余四只为误码键。仅当密码按顺序输入到I1～I4时IC1内部次序存储器置位，符合后⑨脚才输出符合短脉冲；且须在限定开锁时间内按“1436”顺…

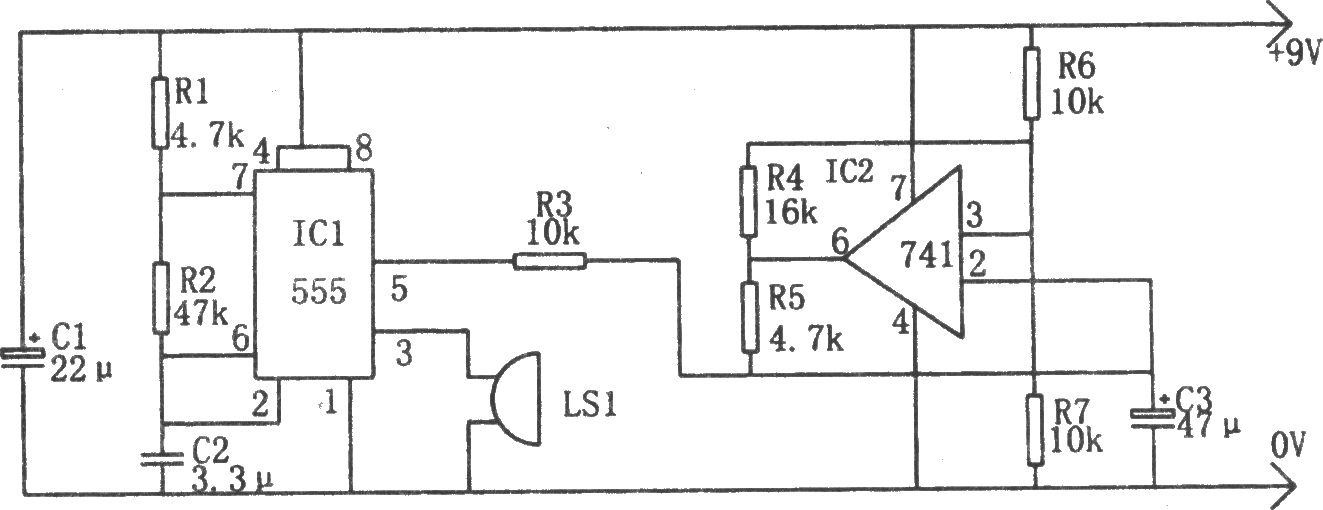

扫频报警电路如图1所示，由多谐振荡音响电路与三角波发生器组成。多谐振荡音响电路由555和R1、R2、C2、压电陶瓷喇叭LS1组成；三角波发生器由IC2（741）和R4～R7、C3组成，实为低频振荡器、约1Hz，C3上输出近似三角波。三角波加至IC1（555）⑤脚控制端，改变555基准控制电压，对多谐振荡器进行频率调制。555与R1、R2、C2组成多谐振荡器基本频率f=1.44/(R1+2R2)C2（图中参数对应约3000Hz），经周期约1s的三角波调制后产生周期变化的扫频波，推动压电陶瓷喇叭发出…

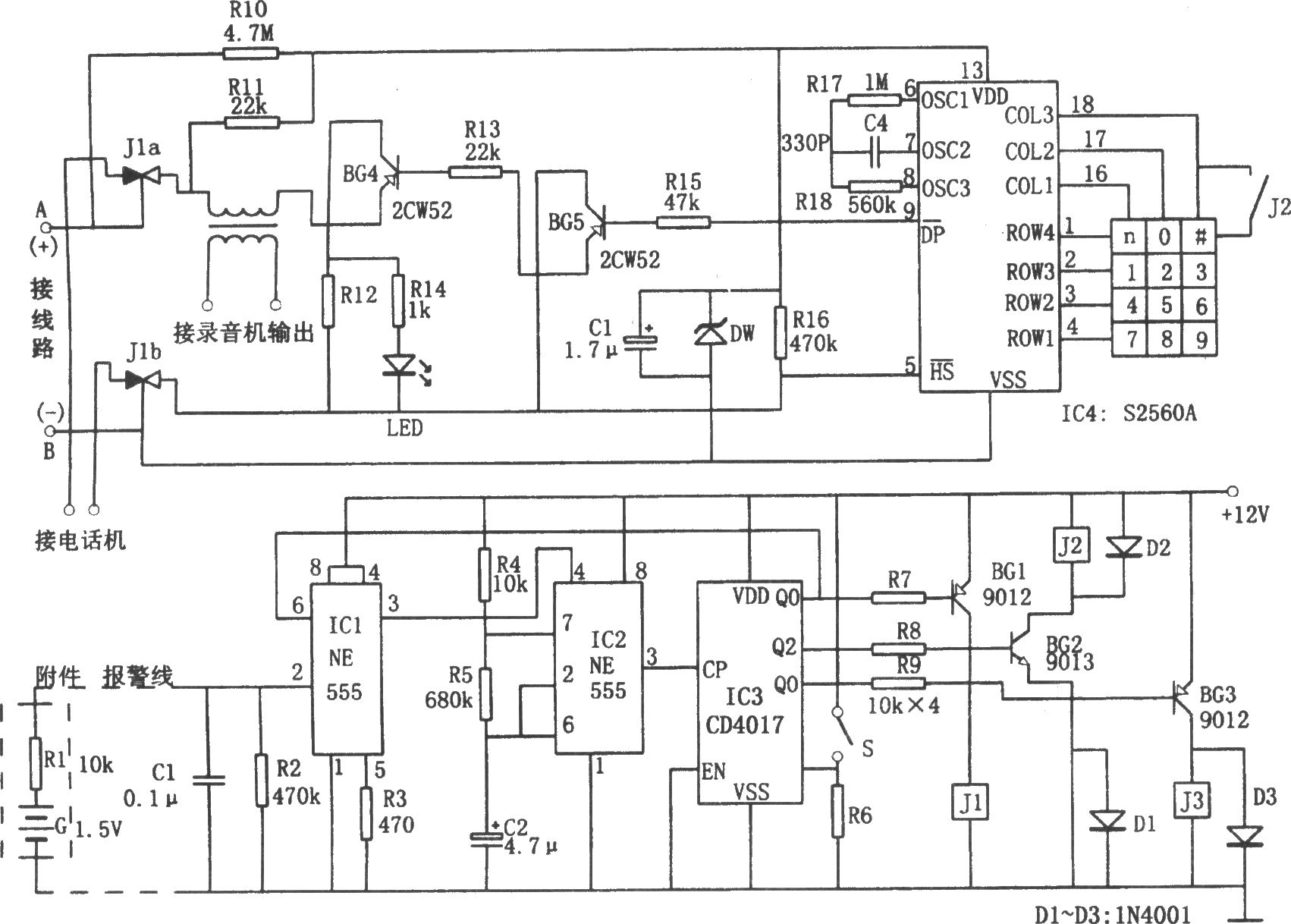

具有自动拨号功能的防盗报警电路如图1所示，由防盗报警信号检测电路、自动拨号电路与报警音响电路组成。自动拨号电路由IC4（S2560A）与拨号键盘、BG4、BG5组成，可存储20位号码。防盗报警信号检测由R1、1.5V电池和IC1、IC2等组成：报警线被碰断时IC1（NE555）②脚为低电平，555置位、③脚输出高电平，使IC2与R4、R5、C2组成的多谐振荡器起振，周期T=0.693(R4+2R5)C2（图中参数对应约6s）。IC2周期脉冲又作IC3（CD4017）脉冲分配电路的CP：第一脉冲Q…

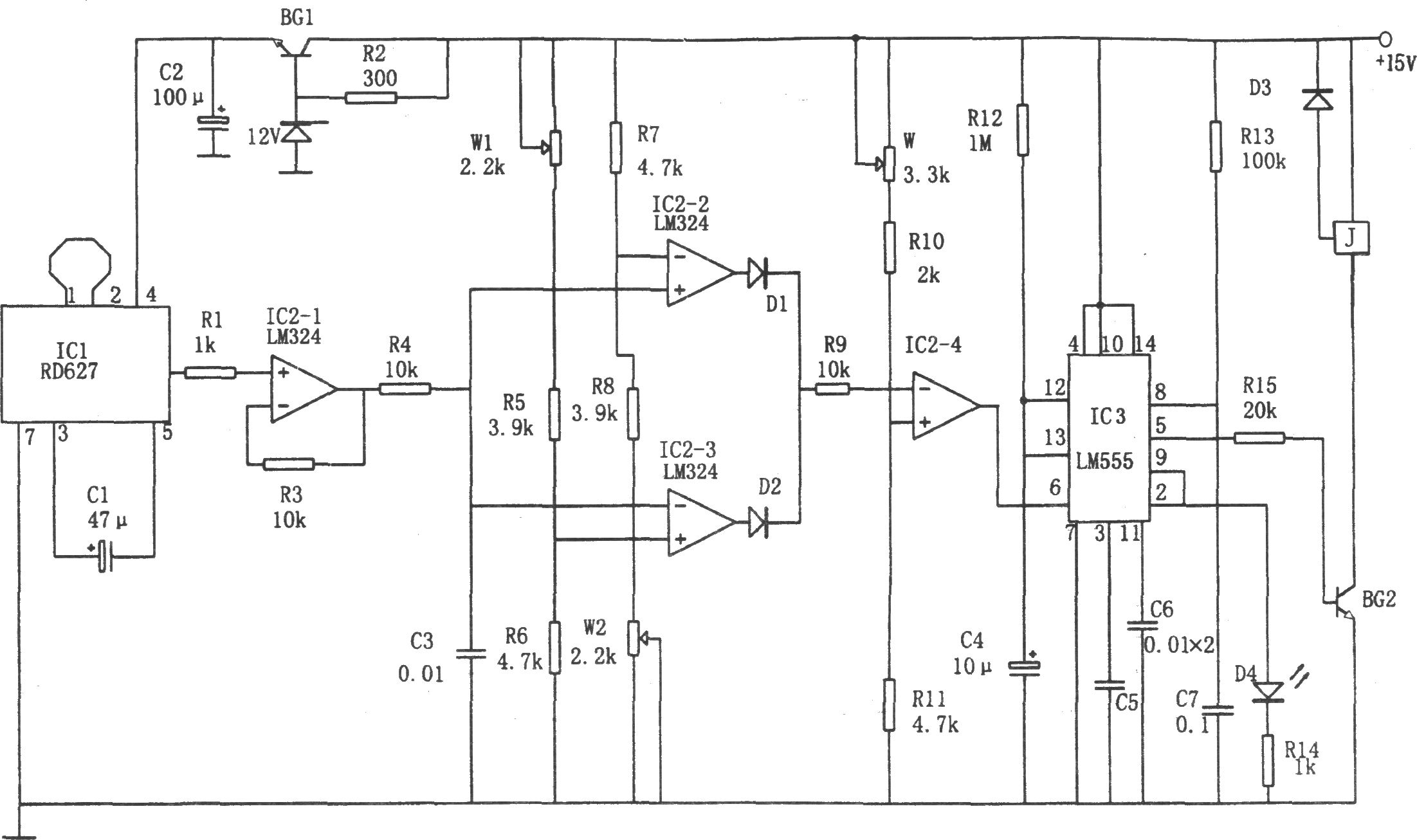

多普勒防盗报警电路如图1所示，由电压比较器、多普勒效应传感集成电路、触发单稳及延时电路组成。IC3采用双时基电路556，其中一半与R13、C7组成单稳触发器，另一半与R12、C4组成延时电路（延时td=1.1R12C4，图中参数对应约10s），使开机后主人有时间离开现场。IC2为四运放LM324：IC2-2、IC2-3组成窗口比较器，上下限基准电压由电位器W1、W2调节；IC2-4为反相比较器，输出低电平触发IC3。IC1为专用多普勒效应传感器模块RD627，内含振荡器、射频发射头、检测、限幅器…

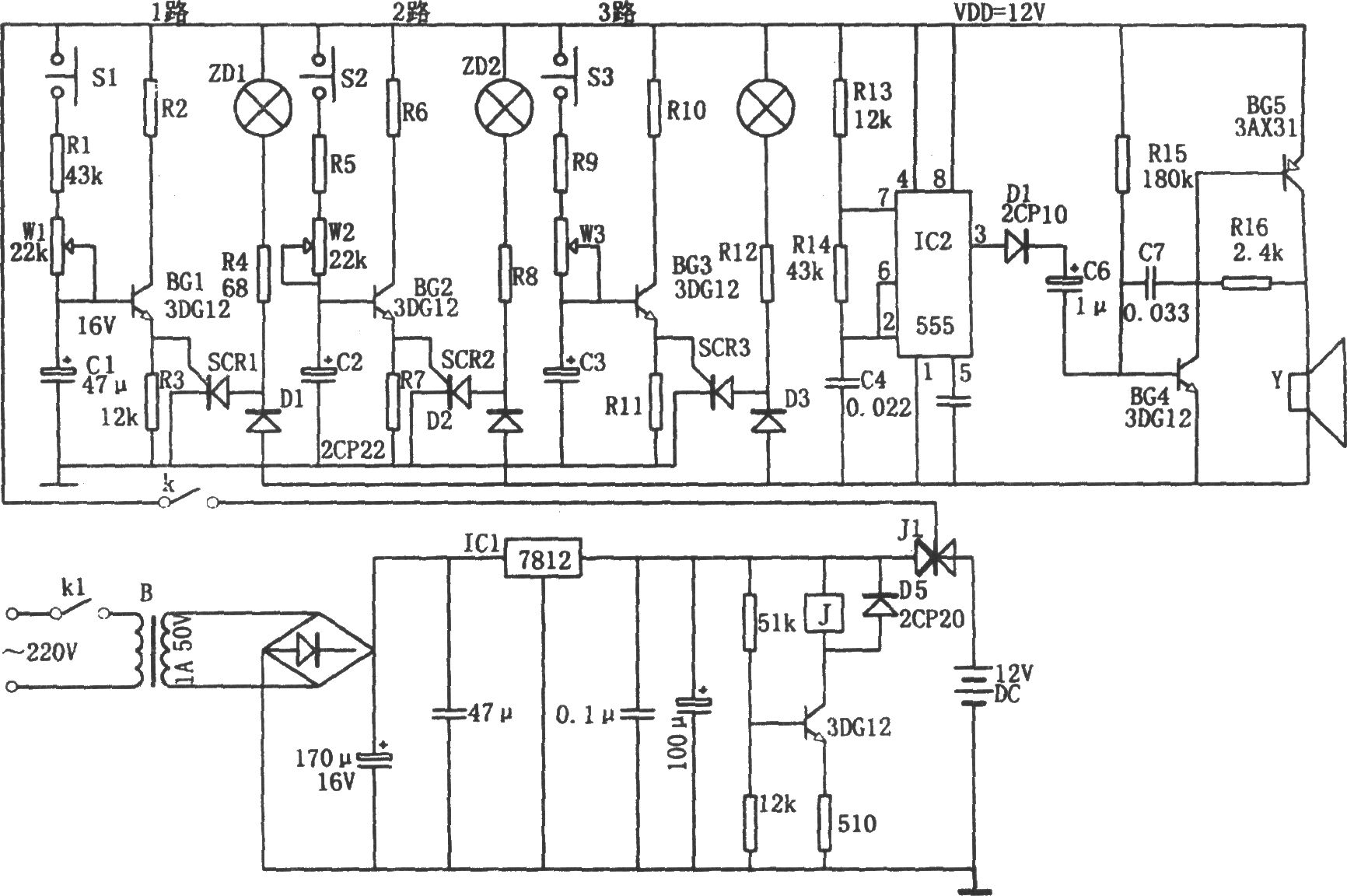

多路防盗报警电路如图1所示，由共用音响报警电路、三路相同防盗触发电路及交直流电源电路组成。以第一路为例：合上电源K，有情况使触碰开关S1接通，BG1延时导通、SCR1触发导通，接通由IC2、BG4、BG5组成的音响电路电源发出报警。IC2与C4、R13、R14组成无稳态多谐振荡器，频率f=1.44/(R13+2R14)C4，图中参数对应约1kHz。第一路R1、W1、C1组成延时触发电路（延时5s以内），便于使用者调试或离开现场。555集成电路的基准电压由三个误差极小的5kΩ电阻组成，分压精度高；…

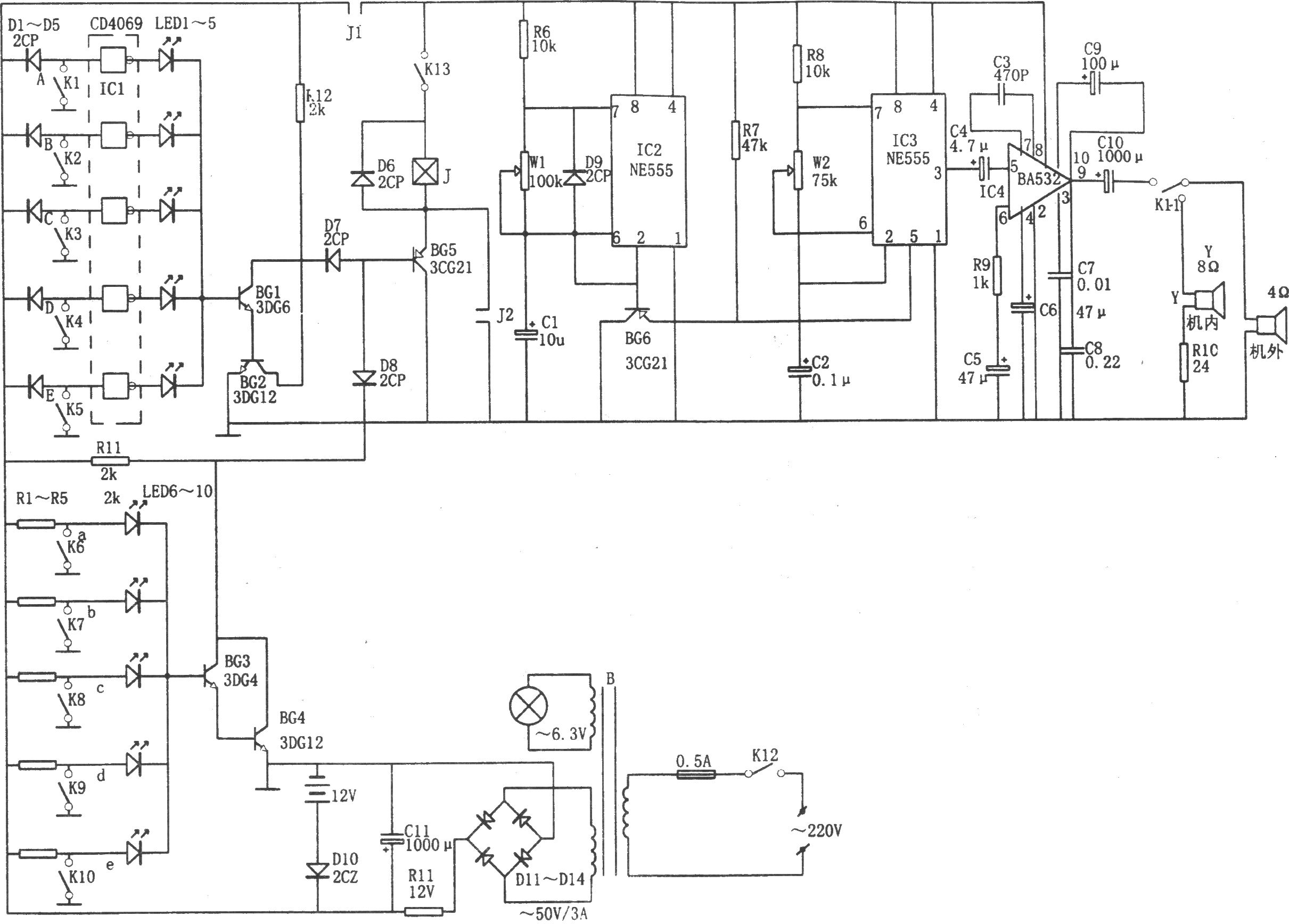

断路、短路多路音响报警电路如图1所示，由整流电源、音响部分、五路短路与五路断路报警及控制电路组成。整流电源由D11～D14、R11、C11、D10组成，音响报警电路由IC2（NE555）、IC3（NE555）组成，IC4（BA532）为功放集成电路（输出功率5W）。短路或触摸报警部分由六反相器IC1（CD4069）及BG1、BG2组成：人体触摸A～E任一端时，非门输入端呈低电平、输出高电平使BG1、BG2导通，D7导通、BG5导通、继电器J吸合并自锁，同时接通音响报警与功放电源。断路报警由R1～…
自动求救报警电路如图1所示，由音乐集成电路KD-9562、稳压管DW（2CW13）、水银开关、晶体管、滑动变阻器W与电源组成，可封装于塑料小盒放人口袋或装于手杖。人直立时水银开关断开、电路断电、IC不发声；人弯腰（装袋中）或手杖落地（装手杖中）时水银开关闭合，BG1加电源电压，C1经W充电。当C1电压未达BG1导通电压时BG1、BG2均截止，IC不工作；C1电压达BG1导通电压时因DW钳位仍未导通，继续升至超过BG1导通电压与DW稳定电压之和时BG1导通、BG2导通，电源加至IC使其发出音乐信号…
电机综合保护报警电路如图1所示，对电机过载、断相、短路等故障实施断电自动保护，并在电机或负荷电缆相地间漏电超限时使电机“闭锁”不启动。装置核心为555时基电路，充分利用其触发置位、复位及控制特性：④脚优先复位特性作漏电检测输入，⑥脚高阻阈值特性在过载/断相/短路时作过流保护复位端，⑤脚控制特性作过流保护调节，②脚高阻触发与⑦脚放电特性作延时自动恢复的触发控制，利用555强驱动能力（200mA）直接驱动可控硅SCR—一块555即可实现综合保护控制。IC供电VDD=10～12V，LH1、LH2为负荷…
感光式报警电路如图1所示，由模拟声集成电路CW9561、光敏电阻LDR（MG45）、晶体管与电源组成。将其置于有一定光线强度且可封闭的空间内：空间封闭时光敏电阻LDR无光照呈高电阻、BG2截止，切断CW9561电源，扬声器不发声；空间被打开时LDR受光照呈低电阻、BG2饱和，接通IC电源，模拟声信号经BG1放大推动扬声器发声报警。BG1、BG2选用9013、3DX201、3DX202或3DX200；LDR（MG45）为非密封光敏电阻。
