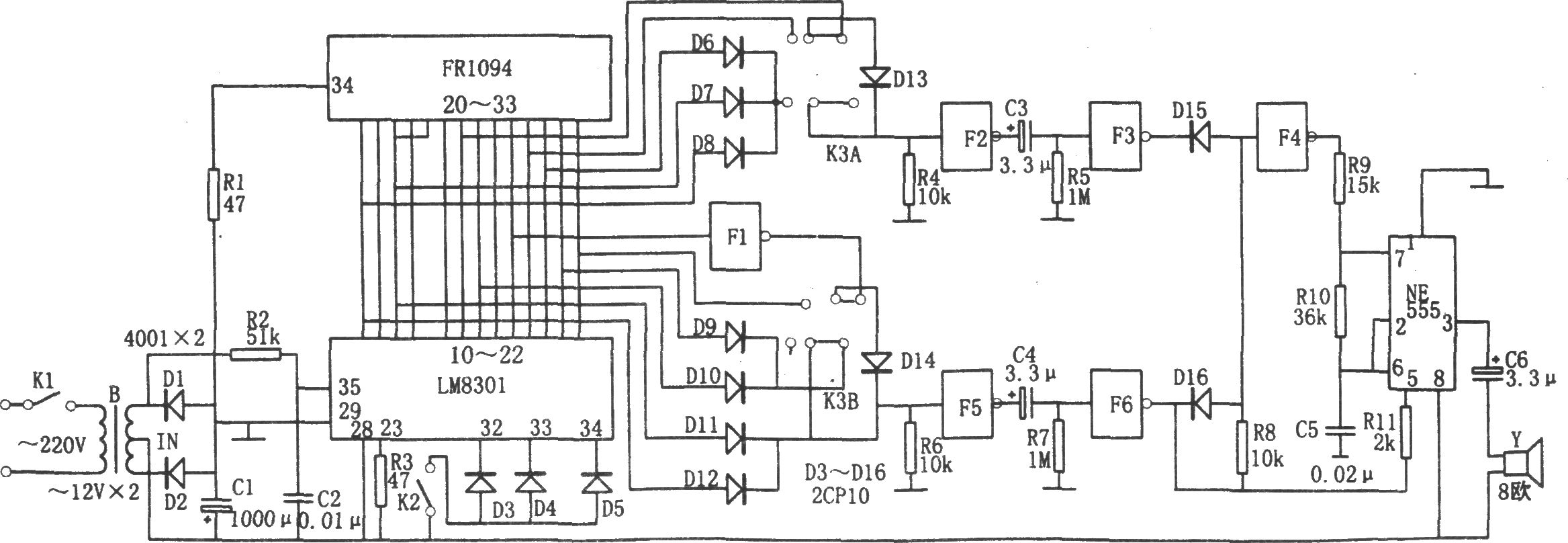

会议发言限时报警电路如图1所示，由报警音响电路与LED数字显示电路两部分组成。报警音响电路由D6～D16、F1～F6、NE555及扬声器组成；D9～D12、D14、D16与S36、F4～F6及NE555用于12或17分钟报时提醒；LED数字钟由LM3801与显示屏FR-1094组成。打开启动开关K2后时钟计时，D9～D12与R6构成“或门”：计时中反相器F5输入高电平、输出低电平，C4通过F5、R7放电；F6输入低电平、输出高电平，对C4充电，充电2s内R7上端高电平使F6输出低、F4输出高，N…

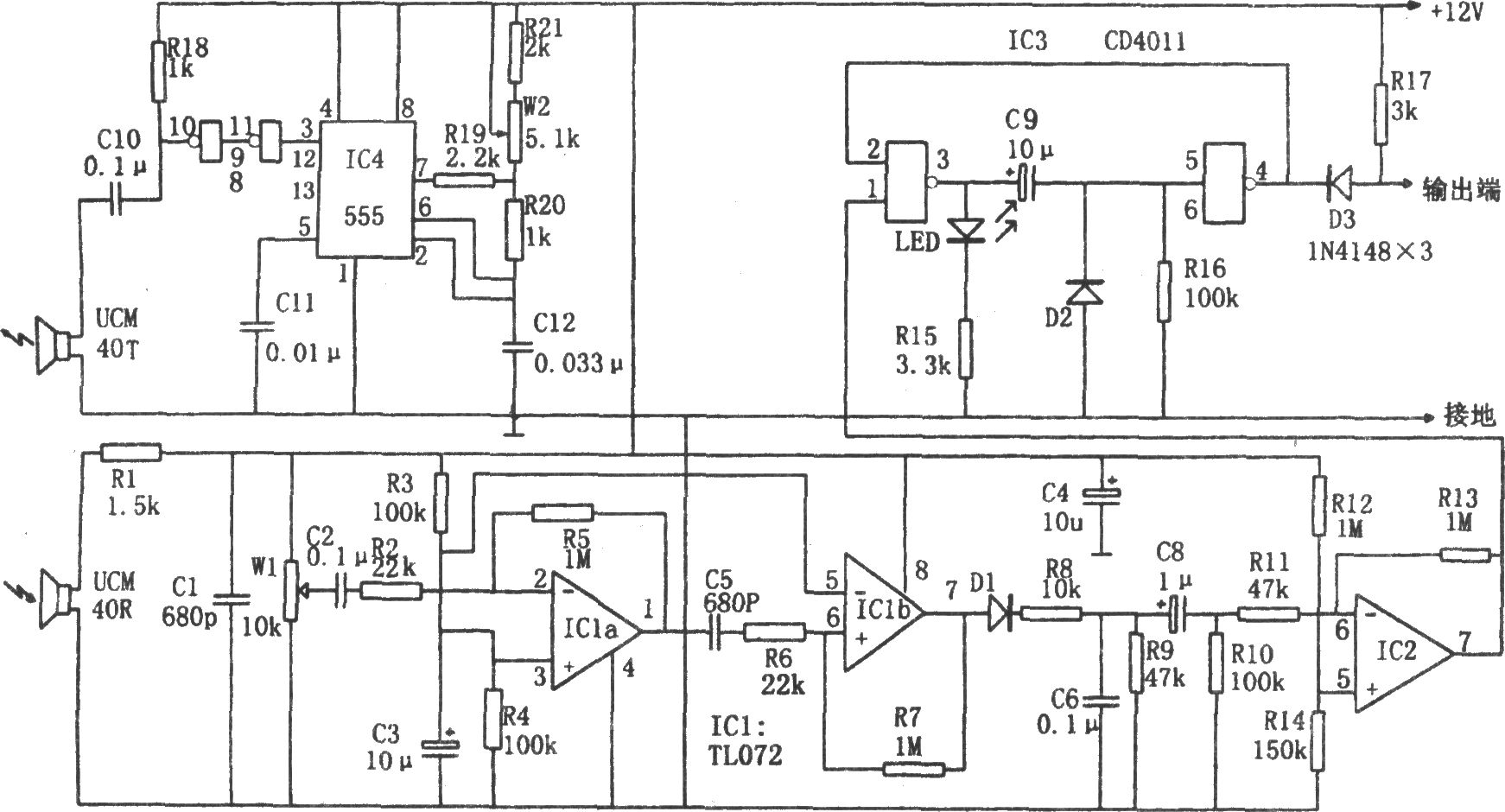

超声波防盗报警电路如图1所示，包括超声波发射器和超声波接收、译码电路。发射器核心是555与R19、R20、R21、W2、C12组成的多谐振荡器，频率f=1.44/(R21+Rw2+2R20+R19)C12，图中参数对应40kHz±500Hz。振荡器输出方波经二次反相后驱动超声波传感器UCM40T发出40kHz超声脉冲。当超声遇到移动目标产生多普勒频移，接收传感器UCM40R接收后转换为电信号，经R1C1滤波、45倍放大（IC1a、IC1b）后，再经D1、C6、R9检波及R10、C8延时（1s），…

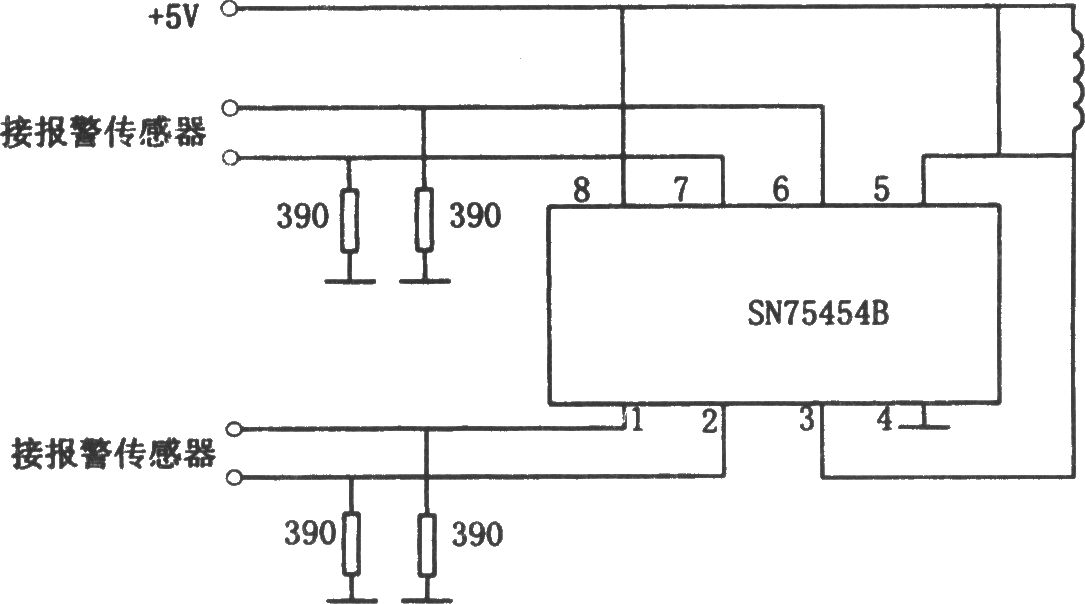

电路由外部双或非驱动器集成芯片SN75454B、四个不同报警传感器与电源电路组成，如图1所示。SN75454B为得克萨斯仪器公司产品。当小偷动作引起四个传感器中任何一个发出报警逻辑信号时，报警继电器吸合、发出报警。若采用两个SN75454B可构成八路报警器，采用多个可构成更多路报警器。

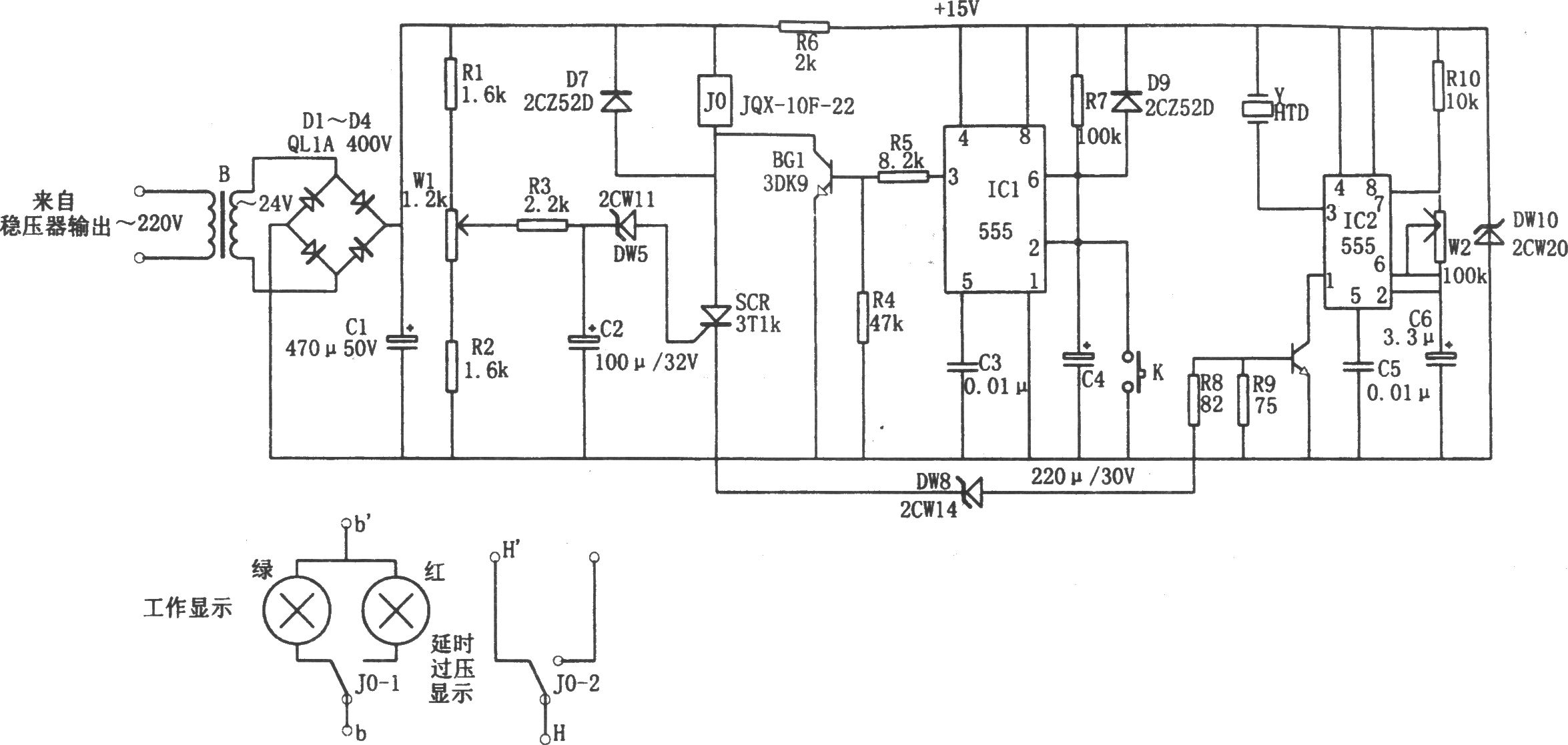

交流稳压器延时过压报警电路如图1所示，由高压延时电路、过压检测与报警电路、输出控制电路组成。输出控制电路由可控硅SCR、继电器J0、D7组成。高压延时电路：时基电路555与R7、C4组成延时振荡电路，刚接交流电时C4电压不能突变、②脚为低电平，555③脚输出高电平使BG1导通、继电器J0吸合断开稳压源高压；约1min后C4充至大于1/3VDD，555③脚转低、BG1截止，J0触点J0-1、J0-2复位接通高压、绿灯亮。过压检测与报警电路：R10、W2、C6、IC2（555）组成多谐振荡器，分压器…

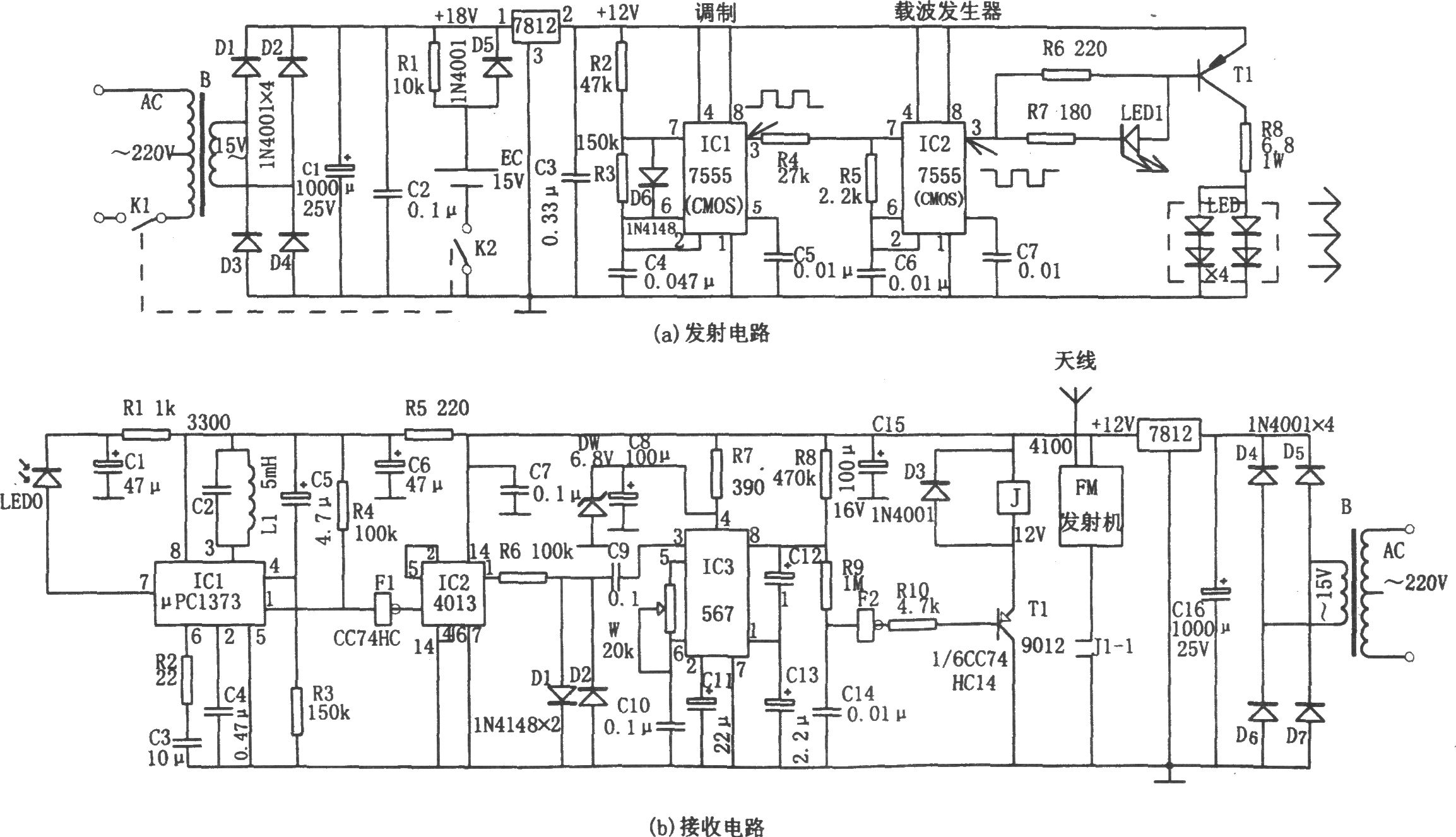

红外监控无线报警电路由红外监控发射机与红外接收电路两大部分组成，分别如图(a)、图(b)所示，如图1所示。图(a)主要采用两块CMOS型555（或用一块556）IC1、IC2，分别输出1.5kHz与35kHz波形，用1.5kHz方波对35kHz载波调制。IC1接成多谐振荡器，频率1.5kHz，由R2、R3、D6、C4的充放电时间常数决定，输出方波占空比1:3（160μs:500μs）；IC2振荡频率由R4、R5、C6决定且受IC1方波控制。为增强红外功率可将发射管串并联，或用聚光镜头。采用CMO…

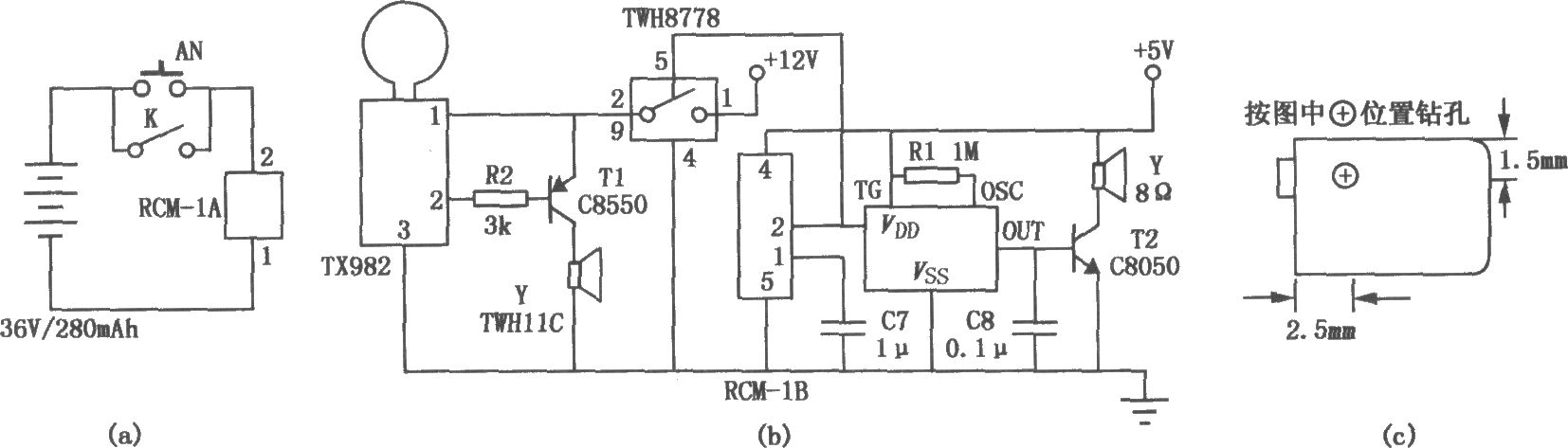

由TX982构成的锁控智能型防盗报警装置专为阳台防盗设计，如图1所示。主人外出后自动进入警戒状态，此时遥控门铃自动失效，防止小偷通过门铃试探家中是否有人；小偷爬上阳台准备入室时电路立即发出高达120dB的急促报警声。图(a)为发射电路（装于家门口），图(b)为接收电路（装于阳台天花板）。AN为门铃按钮，K为锁控开关——全家人外出、大门保险锁上保险时K自动接通，实现自动设防。TX982有效监控半径1～7m，微波可穿透玻璃检测窗外是否有人；检测到有人时输出端输出下拉电平，使T1导通10s，扬声器TW…

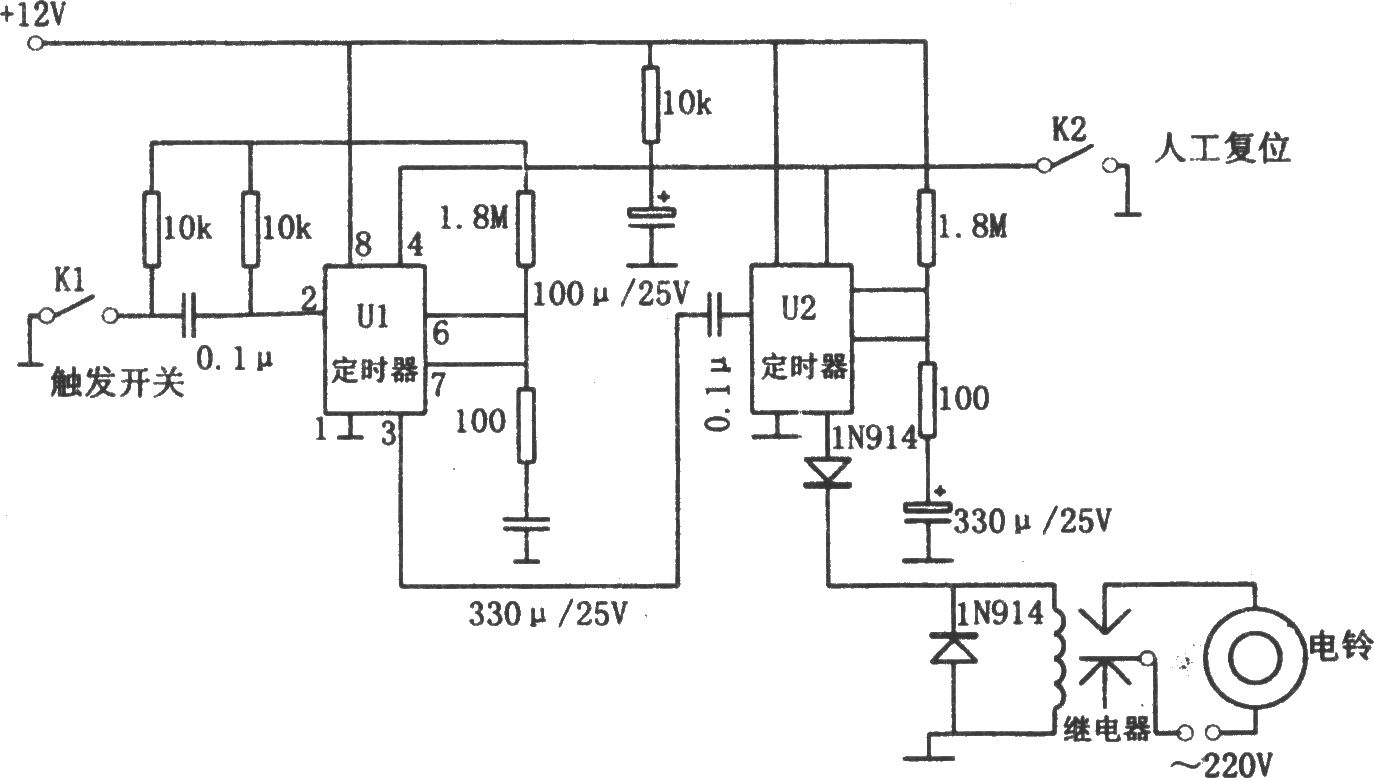

延时报警电路如图1所示，由两块NE555定时器、继电器、电铃与电源电路组成。开关K1闭合约延时20s后第一块NE555才发出报警信号以控制第二块NE555工作，第二块NE555使警铃约响60s。20s延时的作用：一是诱使小偷入室以便擒获；二是给主人在进屋后有充足时间按下人工复位开关，使报警器恢复初始状态而不报警。

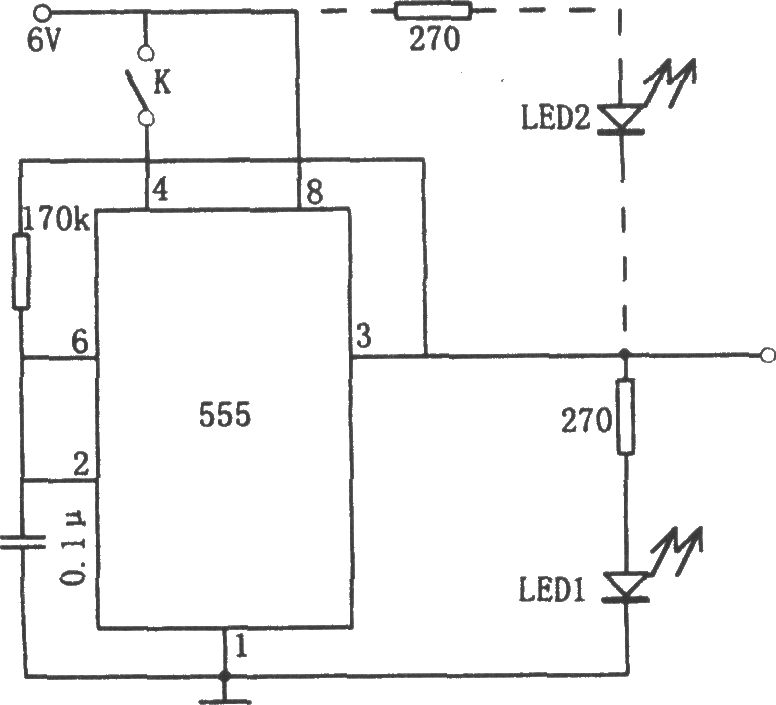

发光报警电路如图1所示，由555定时器、两个发光二极管LED及电源组成。开关K闭合时555④脚送入高逻辑电平，555构成为激式极低频多谐振荡器，产生极低频脉冲使LED1闪烁，提示已有人进入。LED2亦可接电源正极：正常时LED2常亮，报警时闪烁。555③脚还可接其他报警装置（如声音报警器）。LED指示器可放于远离报警器处，报警开关可装于门或窗户上。

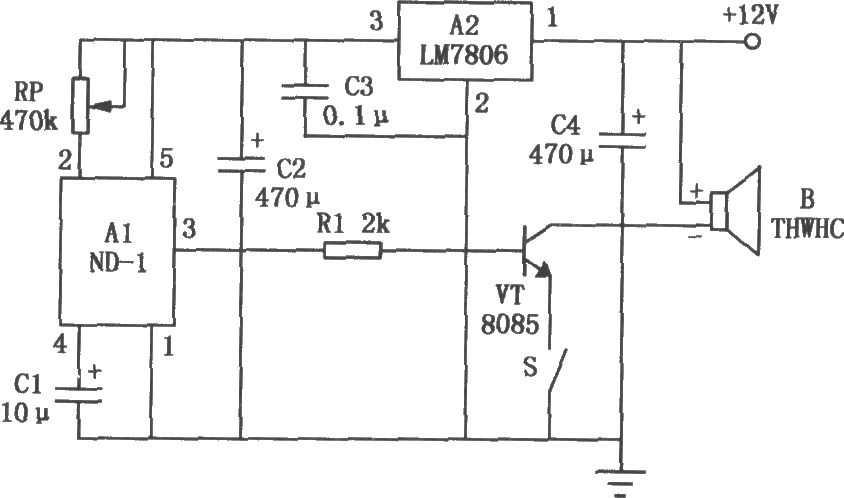

ND系列振动位移传感器集振动与位移检测于一体，为全方位固态控制器件，是报警与状态检测的理想产品。其传感部分采用固态加速度检测器件，对振动灵敏度高，又能抑制环境噪声、抗干扰强；内部含专用控制芯片，使用方便，可直接带动小功率负载或用一只三极管电流放大后驱动继电器或报警器，广泛用于机动车、保险柜、库房门窗等防盗装置。由ND振动模块构成的车辆防盗器如图1所示。

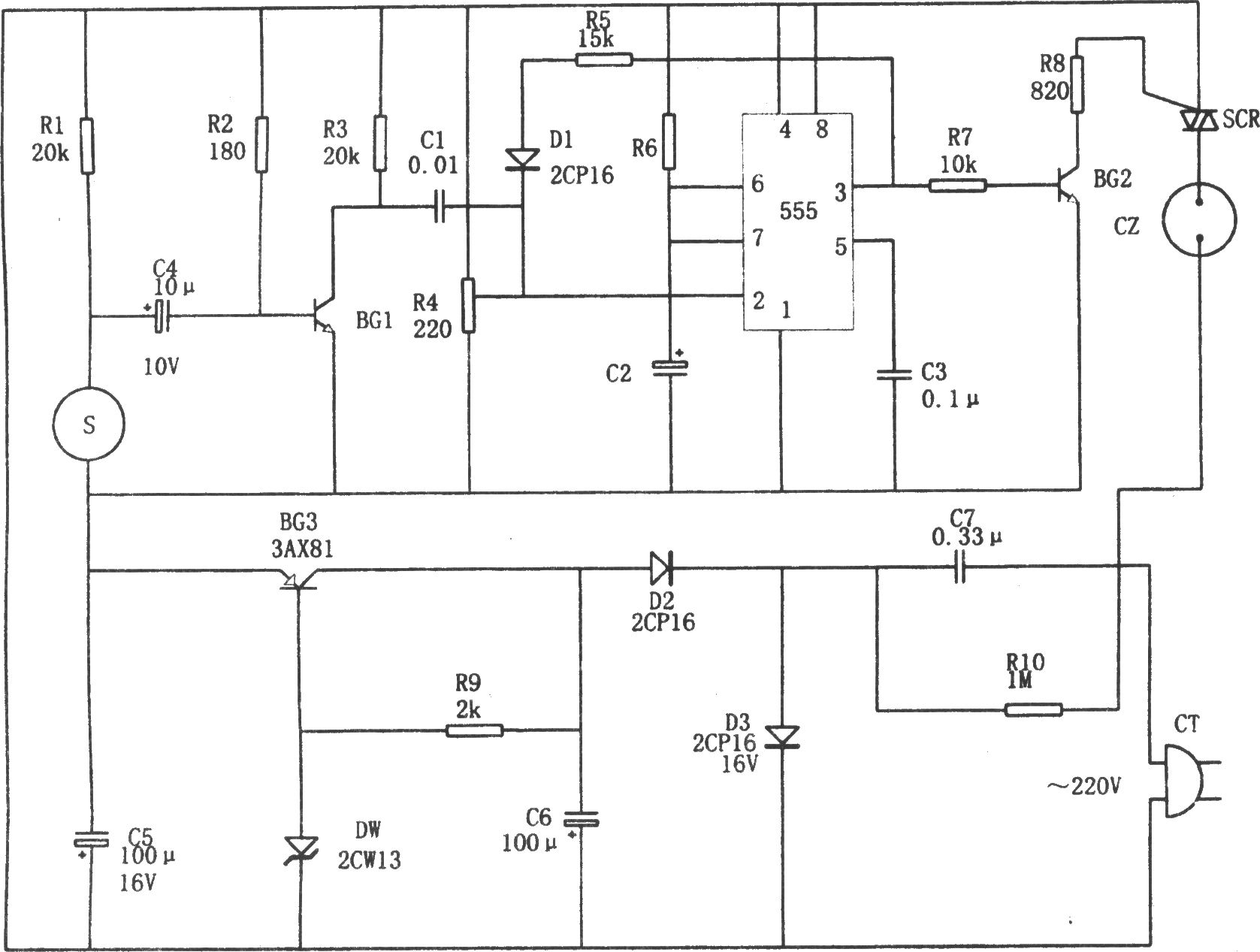

声控值班报警电路如图1所示，由直流稳压电源、定时开关电路与声控脉冲产生器三部分组成。S为话筒，将脚步声等声响转换为电信号，放大后加至555时基电路触发端②脚。555与R6、C2组成单稳态触发器，调节R6使②脚电压略高于1/3VDD，555③脚输出低电平。有情况时BG2输出负脉冲使555翻转，③脚输出高电平，经BG2缓冲放大后触发可控硅SCR导通、接通报警电源发出报警。报警时间取决于电容C2充电时间常数td=1.1R6C2；C2充至2/3VDD时555复位、③脚转低，BG2截止、SCR断开。充电期…
