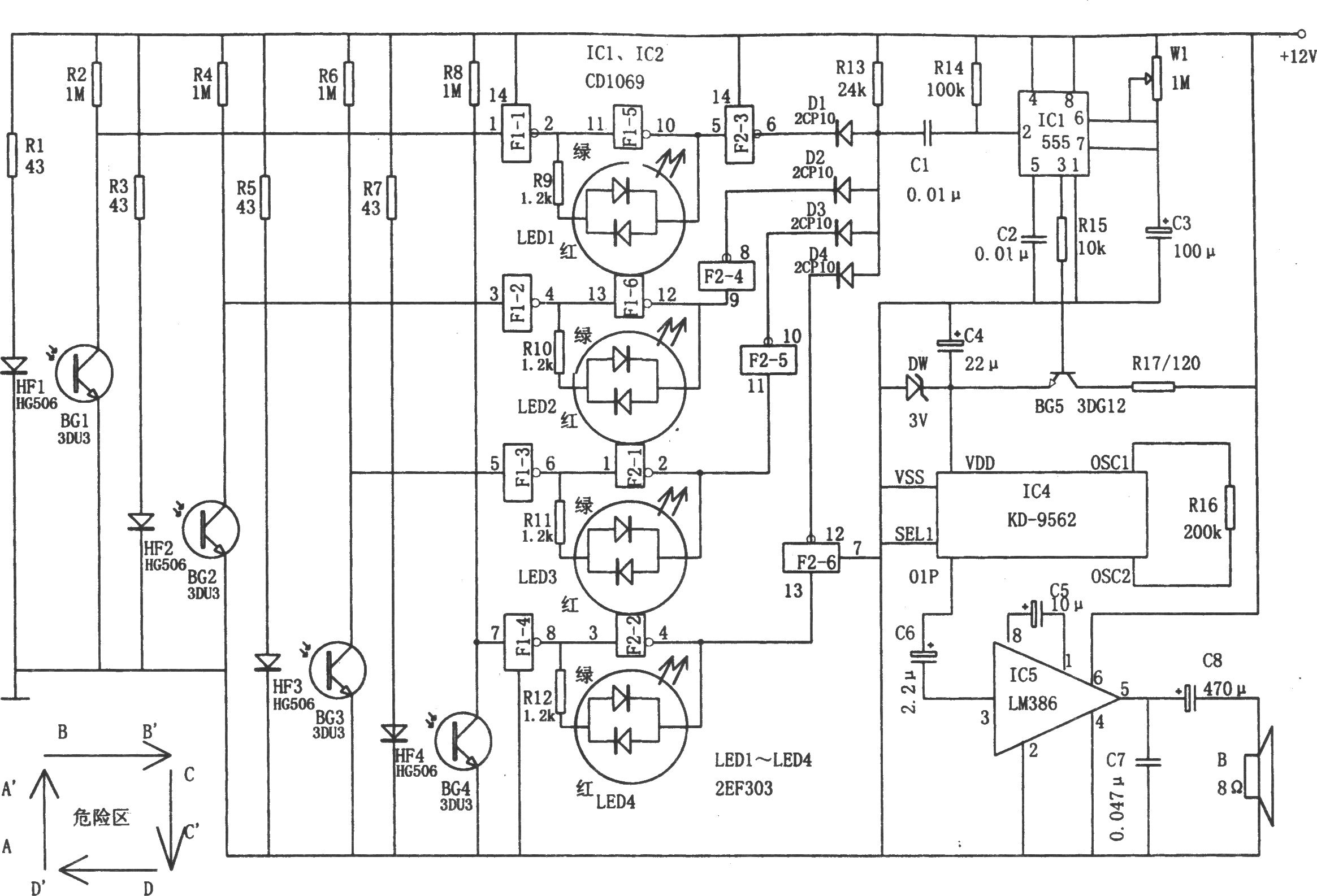

红外线声光报警电路如图1所示，由与门电路、单稳延时电路、四路红外发射与接收电路、触发与二色发光电路、音响报警电路组成。红外发光二极管HF1～HF4与接收配对管BG1～BG4组成四对发射接收警戒线。有人穿越警戒线时红外光束被遮挡、对应配对管截止，与非门输入为高电平，使IC3（555）触发端②脚（即D1～D4与门输出端）获得负微分脉冲，555置位、③脚输出高电平使BG5饱和导通，芯片IC4（KD-9562）得电发出警车声。单稳延时td=1.1Rw1R3决定音响时间，图中参数对应约100s，可改变W、…

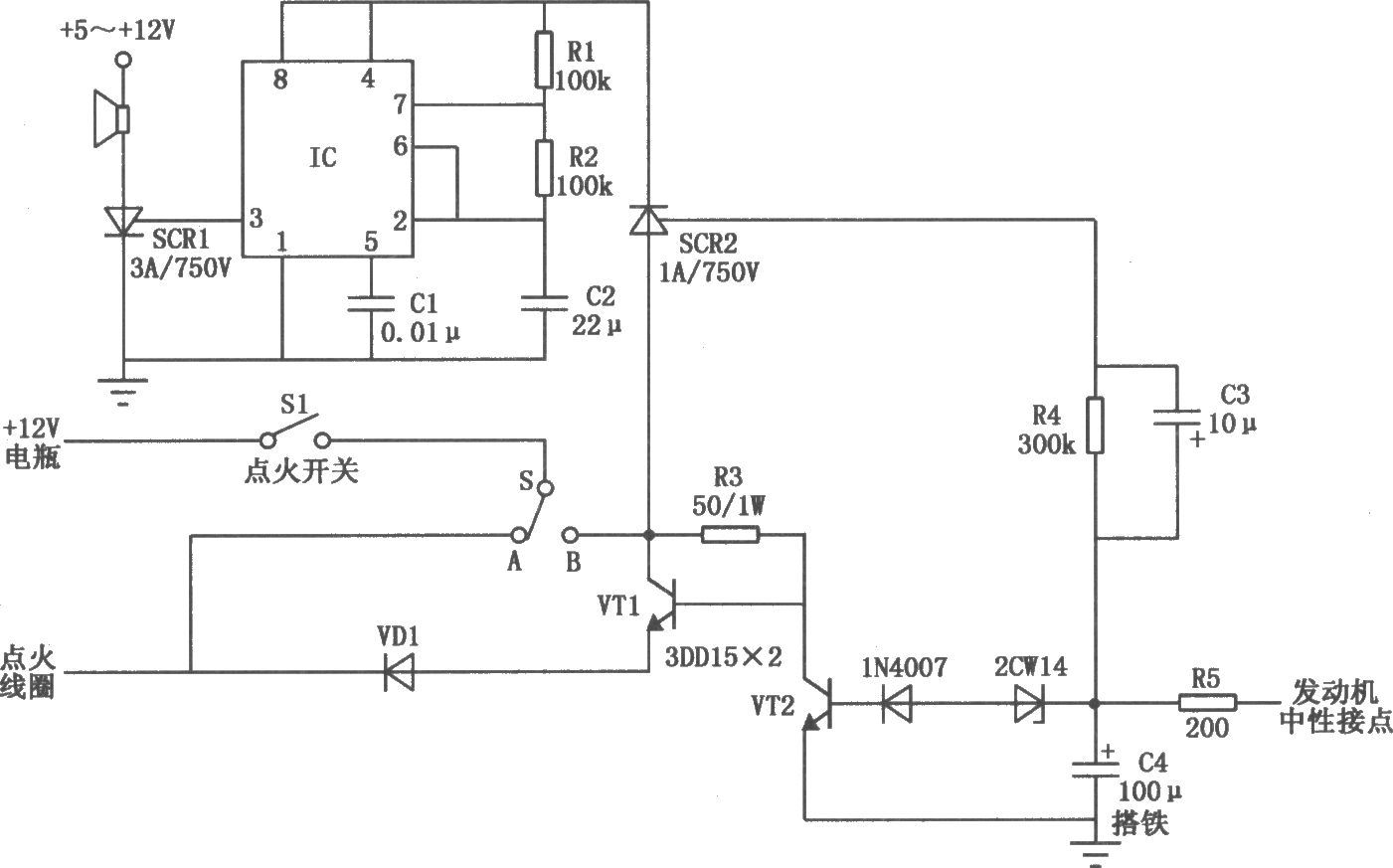

实用汽车防盗报警电路如图1所示，主要由防盗部分与报警两部分组成。防盗电路：车主人离开时把防盗开关S置于B位置进入防盗状态。窃贼拧动点火开关时，电瓶12V点火电流经点火开关、S及R3加至VT1基极使其导通，电流经VD1加至点火线圈、发动机启动。发动机工作时中性接点产生6～8V电压，经R5、稳压二极管DW及VD2加至VT2基极使VT2导通，迫使VT1截止、点火电流中断、发动机熄火；再次启动重复上述过程，使盗贼无法开走。车主用车时把S置于A位置即解除警戒。报警电路：由单向晶闸管SCR1、SCR2与NE…

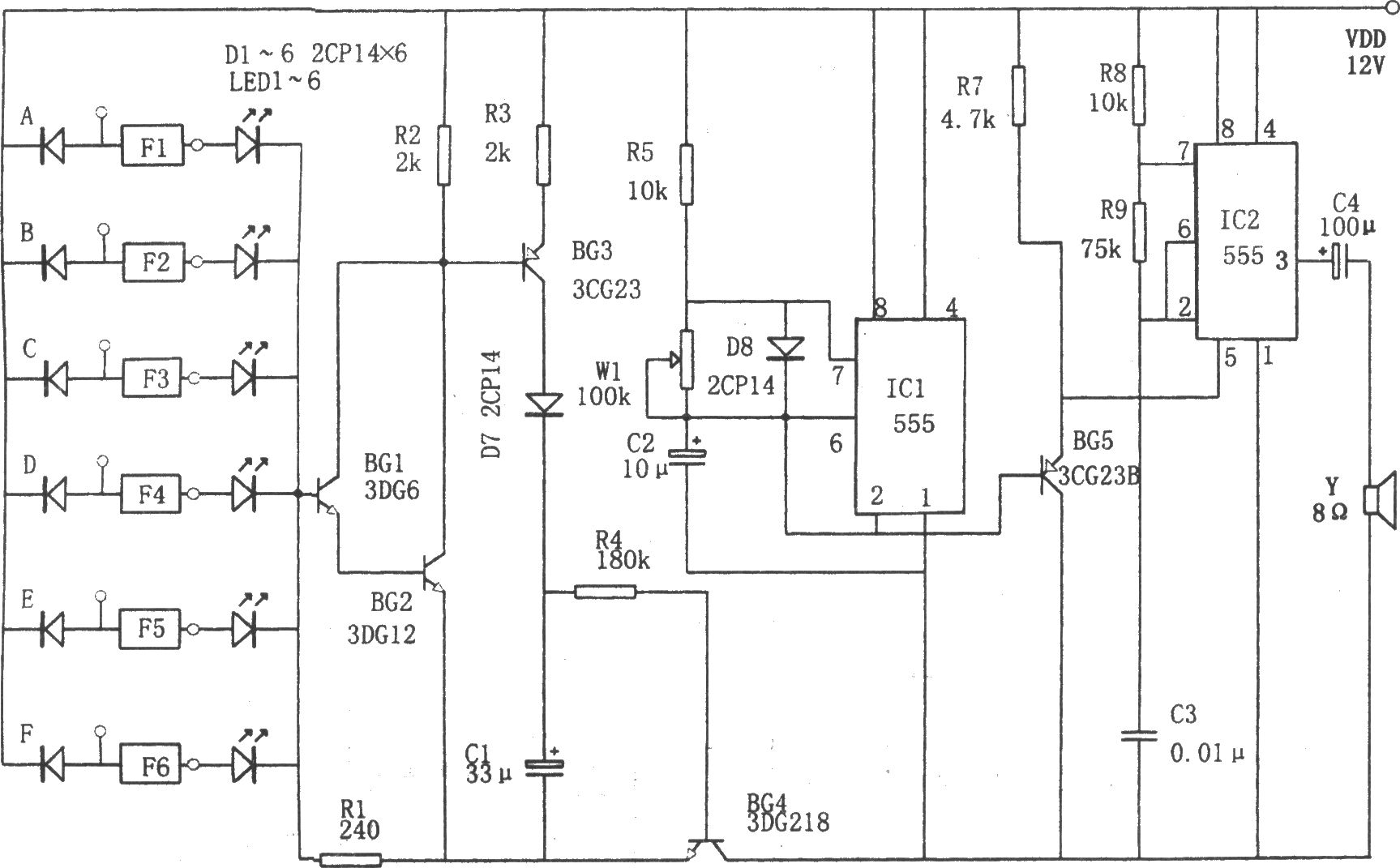

多路触摸音响报警电路如图1所示，由电源开关电路、音响电路、触摸报警显示电路组成，可用于六个监视场点的防范。电源开关电路由BG1～BG4组成，音响电路由IC1、IC2组成，触摸报警显示电路由二极管D1～D6、反相器F1～F6、发光二极管LED1～LED6组成。IC1与R5、W1、C2组成无稳态多谐振荡器，频率f=1.44/(R5+2Rw1)C2，调W1使约1Hz；IC2与R8、R9、C3组成多谐振荡器，控制信号来自IC1输出。当有人触摸报警线A～F中任一端时，对应反相器门导通、相应LED发光，BG…

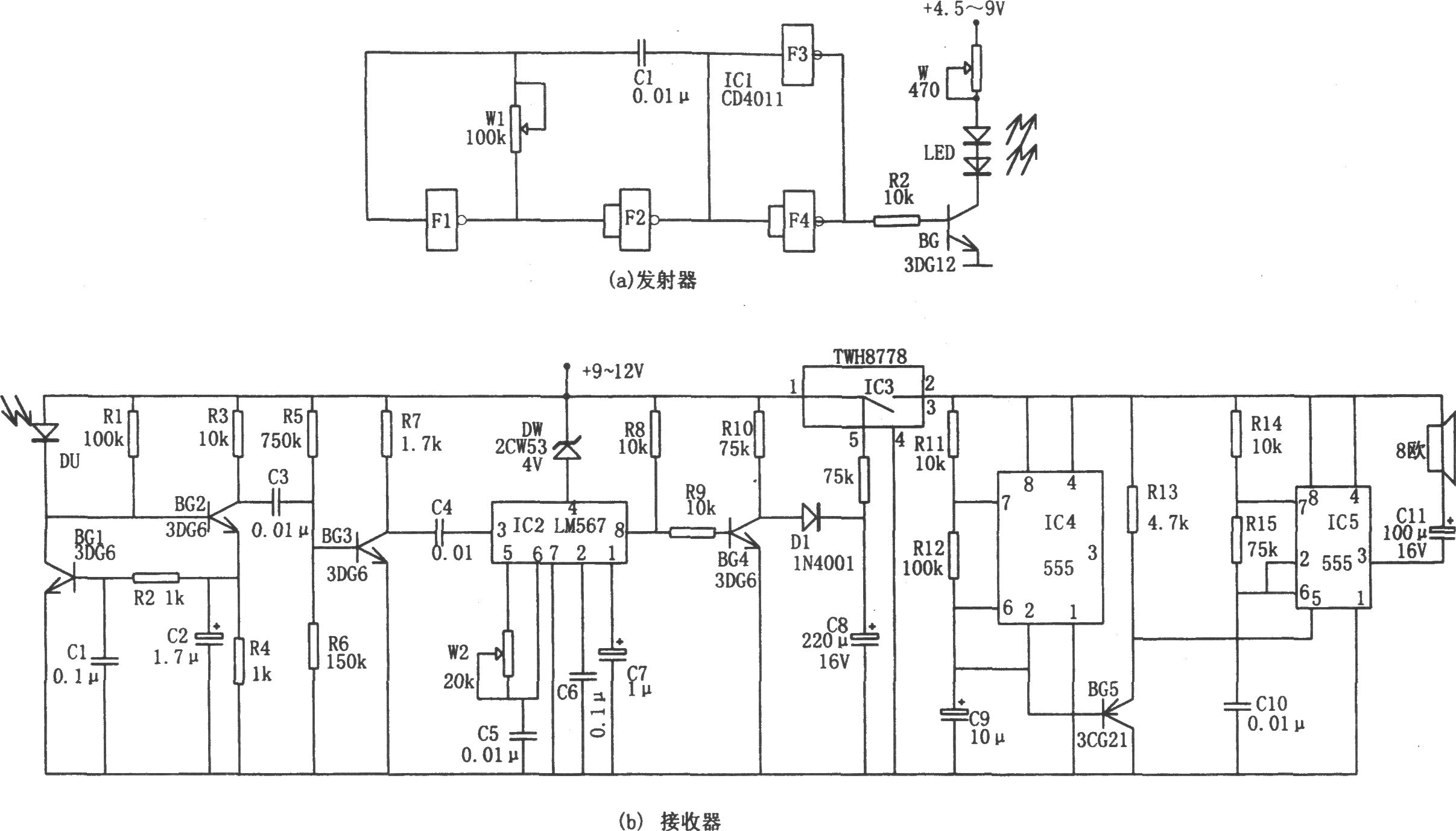

红外线防盗报警电路如图1所示，包括红外脉冲发射器、红外接收译码电路与报警音响电路，发射头与接收头装配在同一金属基座上。发射器由4个2输入与非门CD4011组成的多谐振荡器构成，振荡频率取决于W1、C1，图中参数对应约1～15kHz，经BG驱动发出红外光脉冲。接收译码电路包括光电转换头、放大器、译码器及功率开关控制的音响报警电路。接收管DU须与发射管配对，接收到因人体阻挡反射回的红外光脉冲后做光电转换，经阻容耦合放大器BG1～BG3后加至译码器IC2。译码器IC2为锁相环音频译码集成电路LM567…

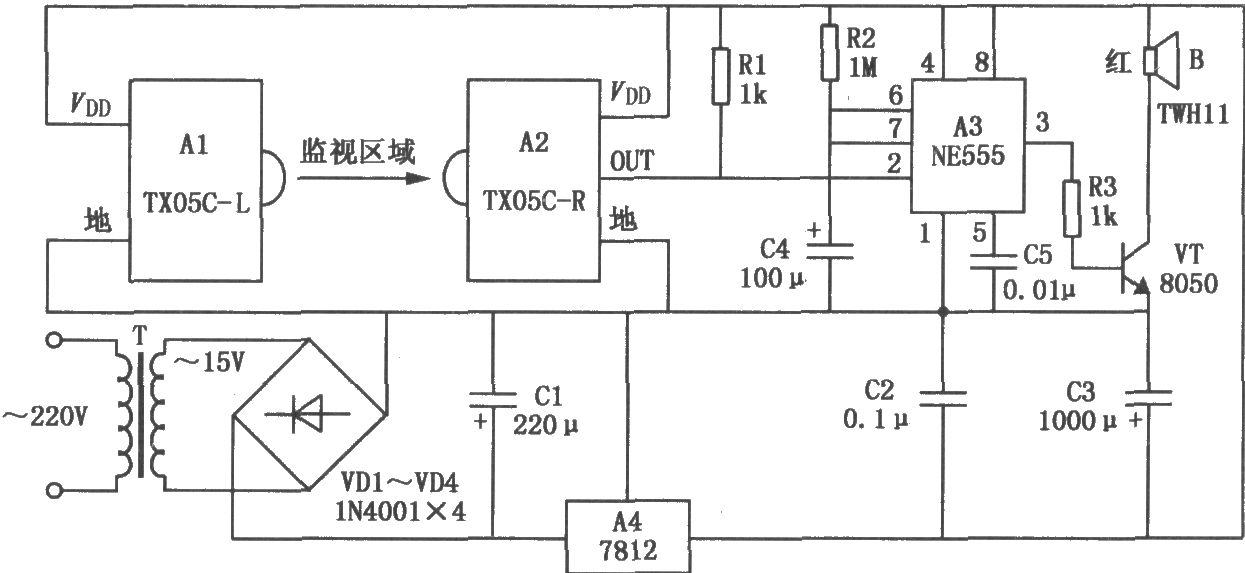

TX05C-R构成的红外监视报警器如图1所示，可用于围墙、窗户、门及各种禁区的监视，一旦有人闯入或越过即发出报警声。电路由发射模块、接收模块、时基电路、电源电路与扬声器等构成，其中电源电路由变压器、整流二极管、三端稳压集成电路A4等组成，输出12V直流供电。

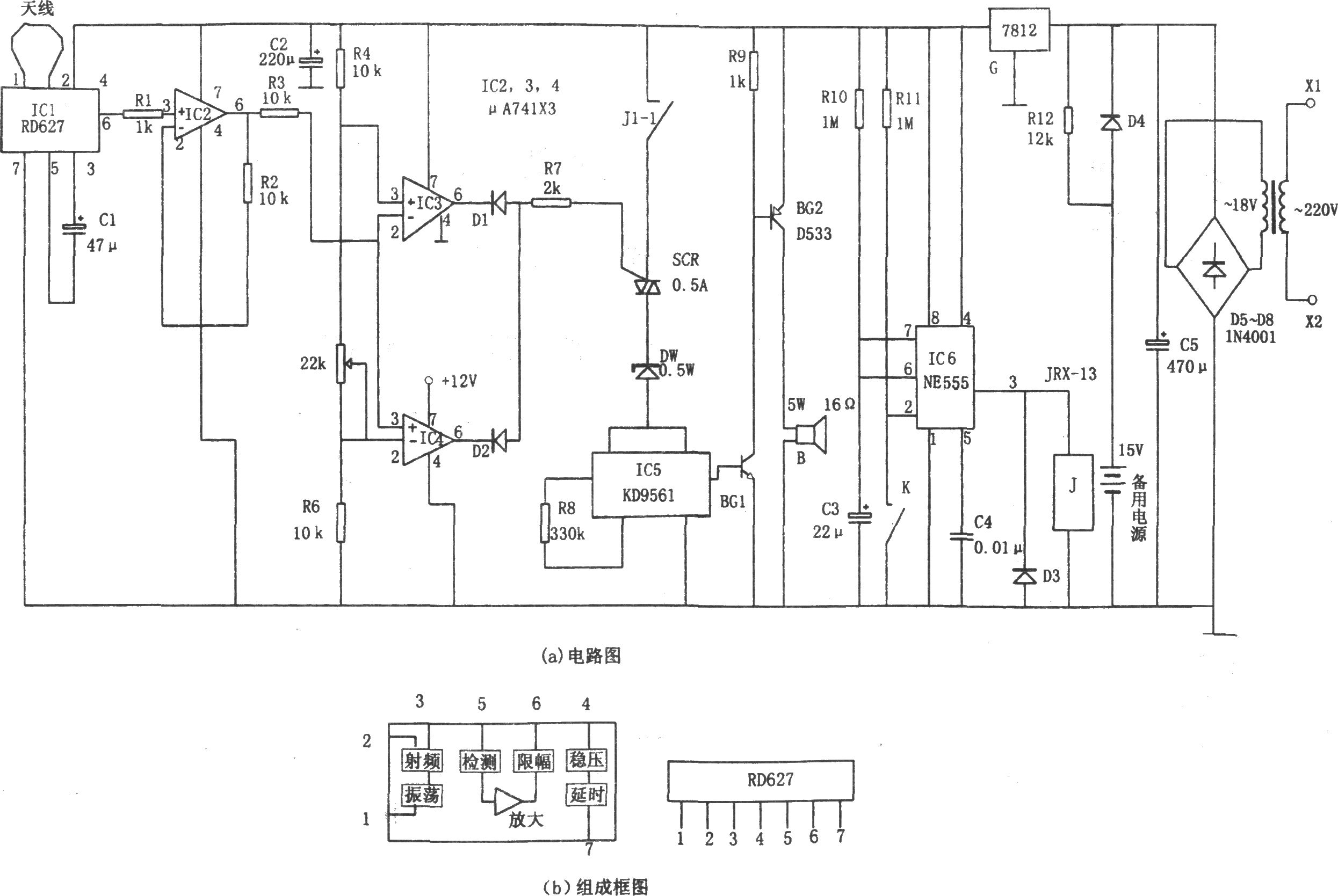

微波防盗报警电路如图1所示，包括多普勒频移传感器集成电路IC1、电压比较器、触发单稳及延时电路、音响集成电路IC5等。当有移动目标出现时，因电磁波回波与发射波之间存在频移，多普勒频移传感器IC1输出与目标移动产生的多普勒频率成正比的直流电平，从而检测报警，微波防护区约100m²。多普勒传感器IC1采用RD727模块，其内部框图与外形见图(b)。图(a)中，运放IC2为缓冲放大级，IC3、IC4组成窗口电压比较器：目标在防护区内移动时IC3、IC4输出低电平，触发可控硅SCR导通，音响IC5得电发…

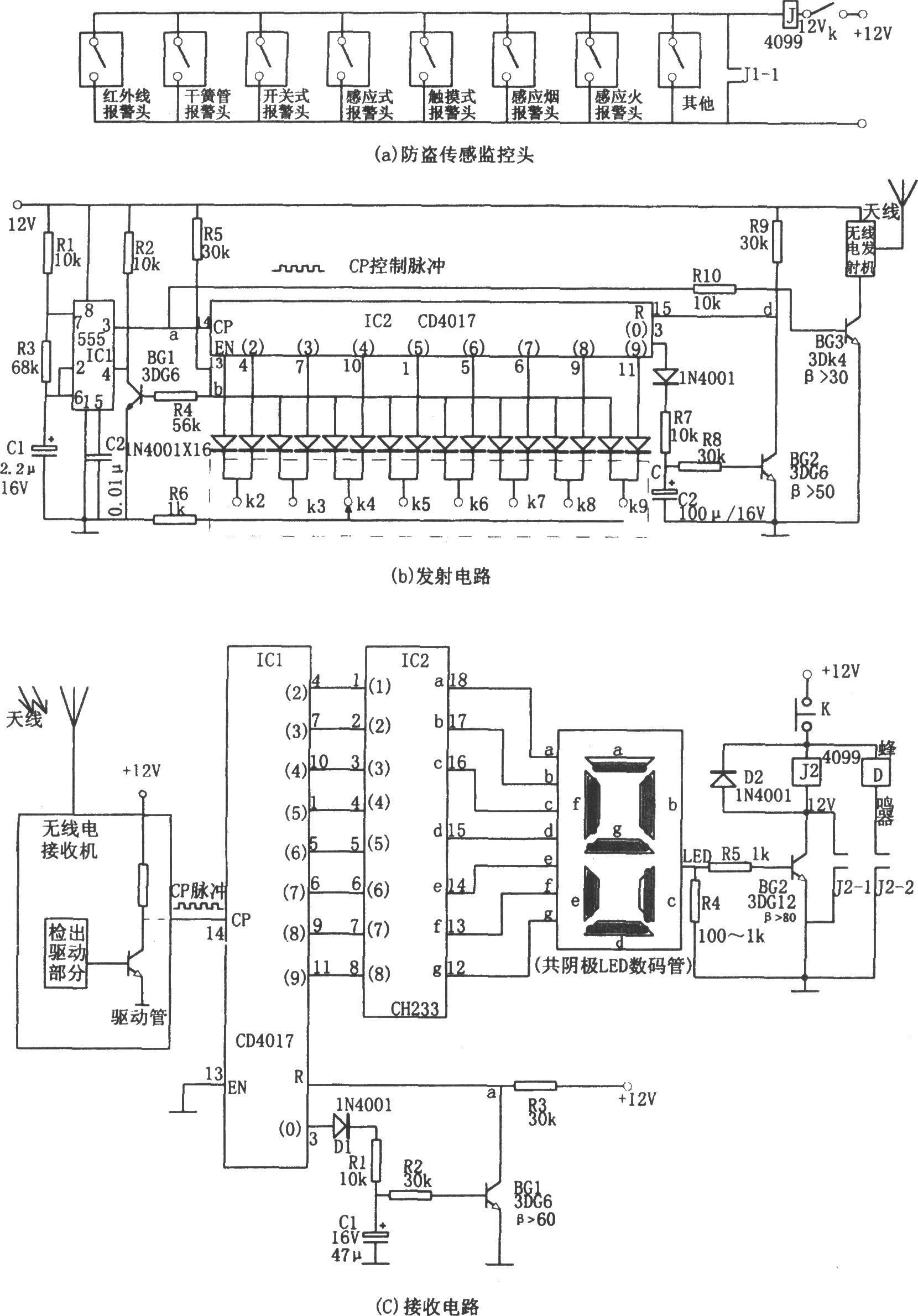

多路防盗无线报警电路由防盗传感监控头、脉冲编码无线发射电路、接收与译码显示电路等组成，如图1所示。图(a)为防盗传感监控头，可监控八个不同场所或不同传感方式；相应地，一台具有译码显示的接收机可配八个不同编码发射机，显示八个不同编码位置，实现八路报警。图(b)中，IC1与C1、R1、R3组成多谐振荡器，振荡频率约20Hz。当编码开关接触对应e点时，十进制计数器/脉冲分配器CD4017（IC2）编出不同的脉冲数。此时b点为低电平、BG1截止，使555复位端为高电平，555立即翻转起振，③脚输出连续方…

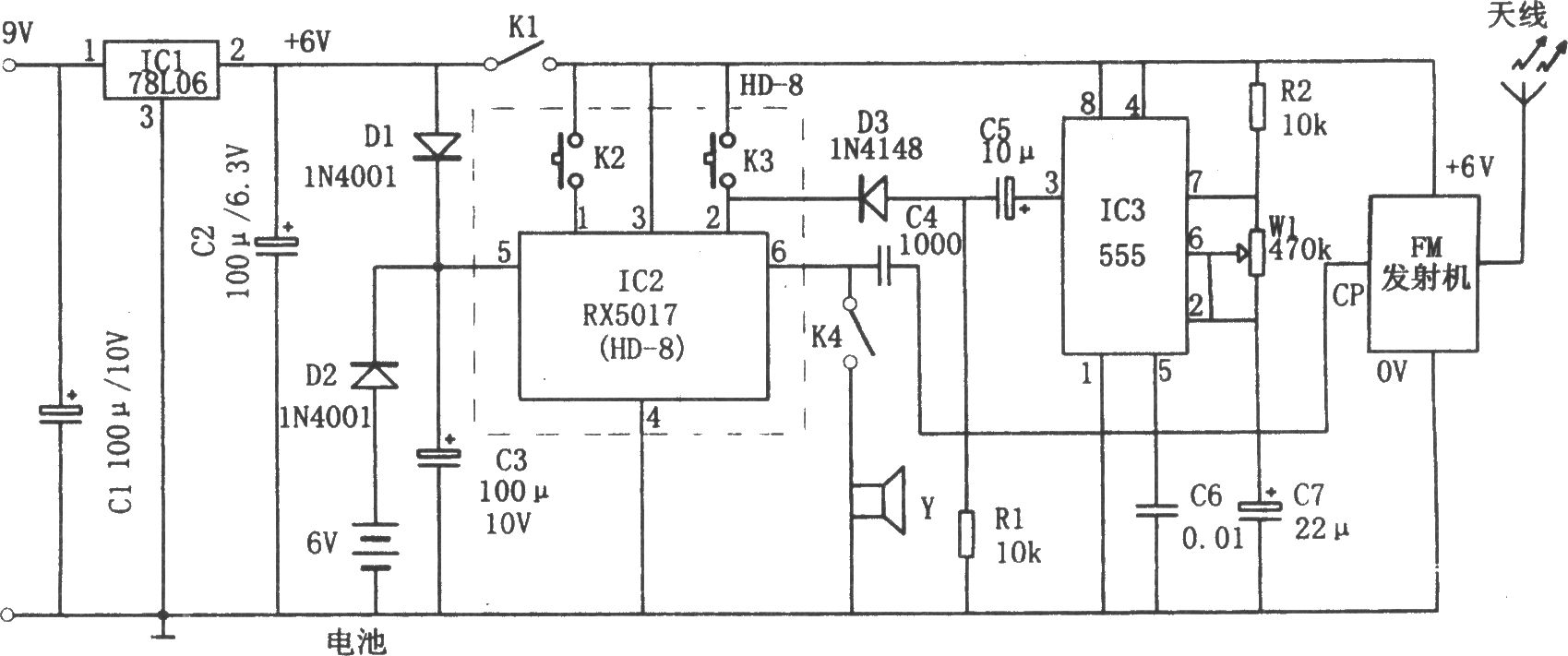

利用语言存储芯片的无线报警电路如图1所示，由FM发射机、时基电路555、稳压电路及以语音芯片RX5017为主的语言存储器组成。555与R2、W1、C7组成无稳态多谐振荡器，振荡频率f=1.44/(R1+Rwl)C7，可通过W1调节。IC2为语音芯片RX5017：③脚为电源端，⑤脚为信息存储保持端（经D2接6V电池防止断电），②脚为录音触发端（可接话筒录音，存储时间6s），①脚为放音触发端（按下K2即放音）。IC3（555）输出经隔直电容C5、D3加到IC2②脚，由555输出方波高电平控制IC2放…

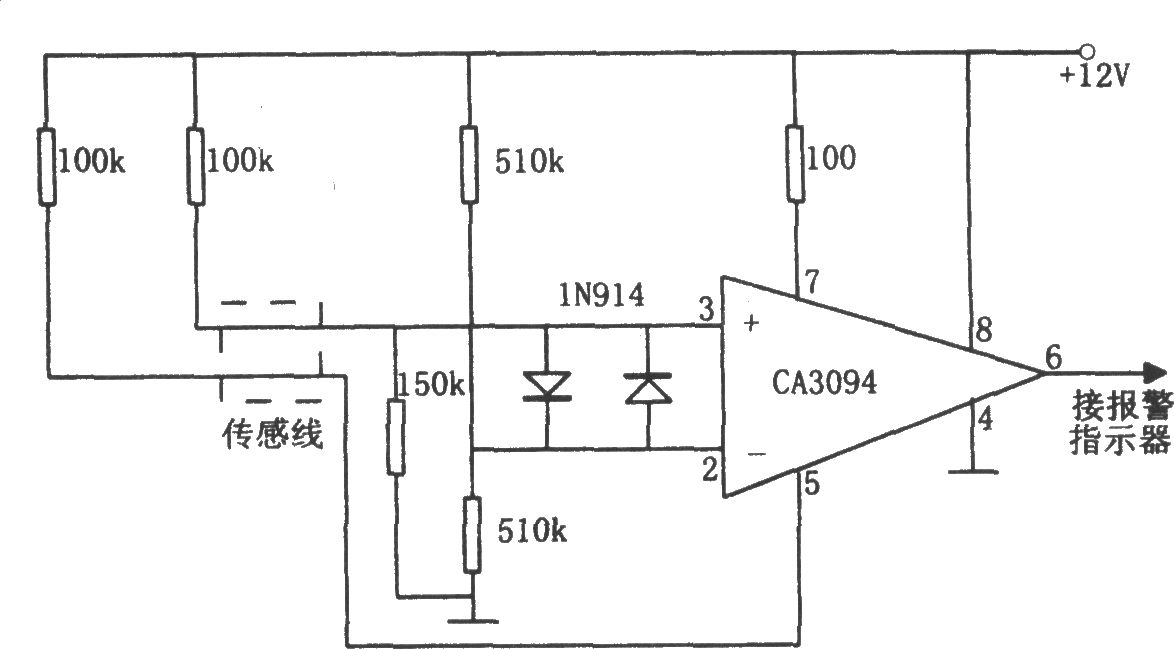

多种开关报警器由集成电路CA3094、传感线、二极管与电源组成，电路如图1所示。图中虚线框内传感线为报警开关。正常时芯片CA3094⑥脚为高电平，电路不报警；当任一传感线开路、短接到地或彼此短路时，⑥脚变低电平，推动报警指示器工作。该电路可在开路、短路、接地等多种状态下通过报警开关实现报警。
