高保真组合音响放大电路如图1所示，使用超低噪声精密运放OPA27作前置放大，最大输出功率150W。输出功率50W时，20kHz下总谐波失真0.02%、1kHz下总谐波失真0.002%。OPA27采用同相输入方式提高输入阻抗，电源±15V时输出线性动态范围±12V；OPA502亦接成同相输入、增益稍大于3，电源±40V时输出线性动态范围±35V。图中RCL=0.1Ω时限流电流值8.1A，总电压放大倍数为21倍。
厚膜集成块功率放大电路如图1所示。图(a)中，输入信号经阻容耦合（电阻33kΩ、电容4.7μF）送入STK3048同相输入端，经STK3048放大后由其输出端加到功放管Q1、Q2基极，功放采用2N3055与MJ2955三极管，R1、R2（0.25Ω）为共射极保护电阻，调RP使功放管处于甲乙类工作状态（R1、R2上压降约10～13mV，静态电流40～50mA）。STK3048使用电压高（Vs=±(40～50)V）、动态范围宽、失真小、增益高、电源纹波抑制强，可省去许多配对与调试工作；正负电源均加去…

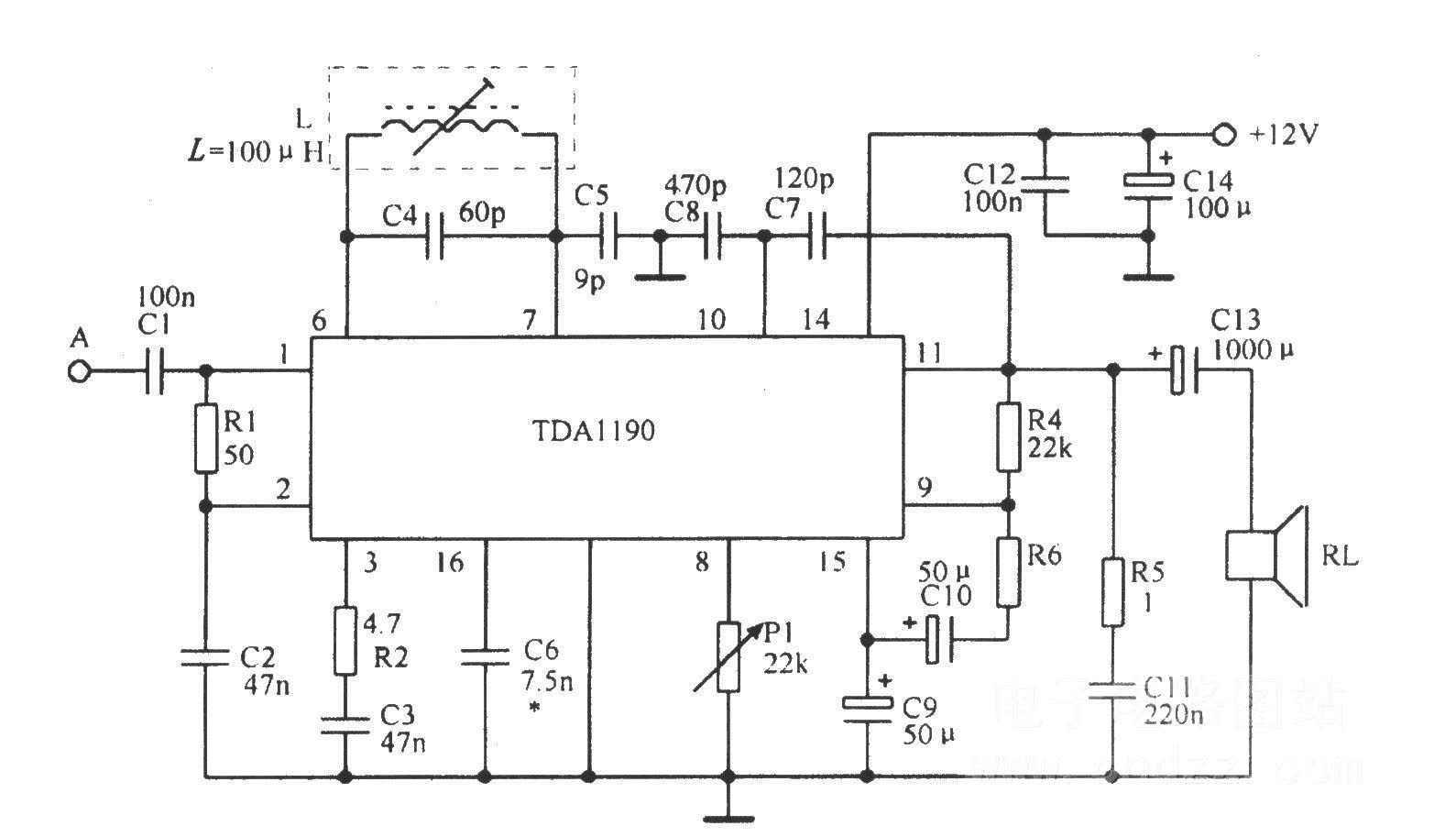

TDA1190组成的实际电路如图1所示，TDA1190内含中频线性放大器、附加功率调节器、低通滤波器、FM解调器、功率放大器与音量控制等电路。

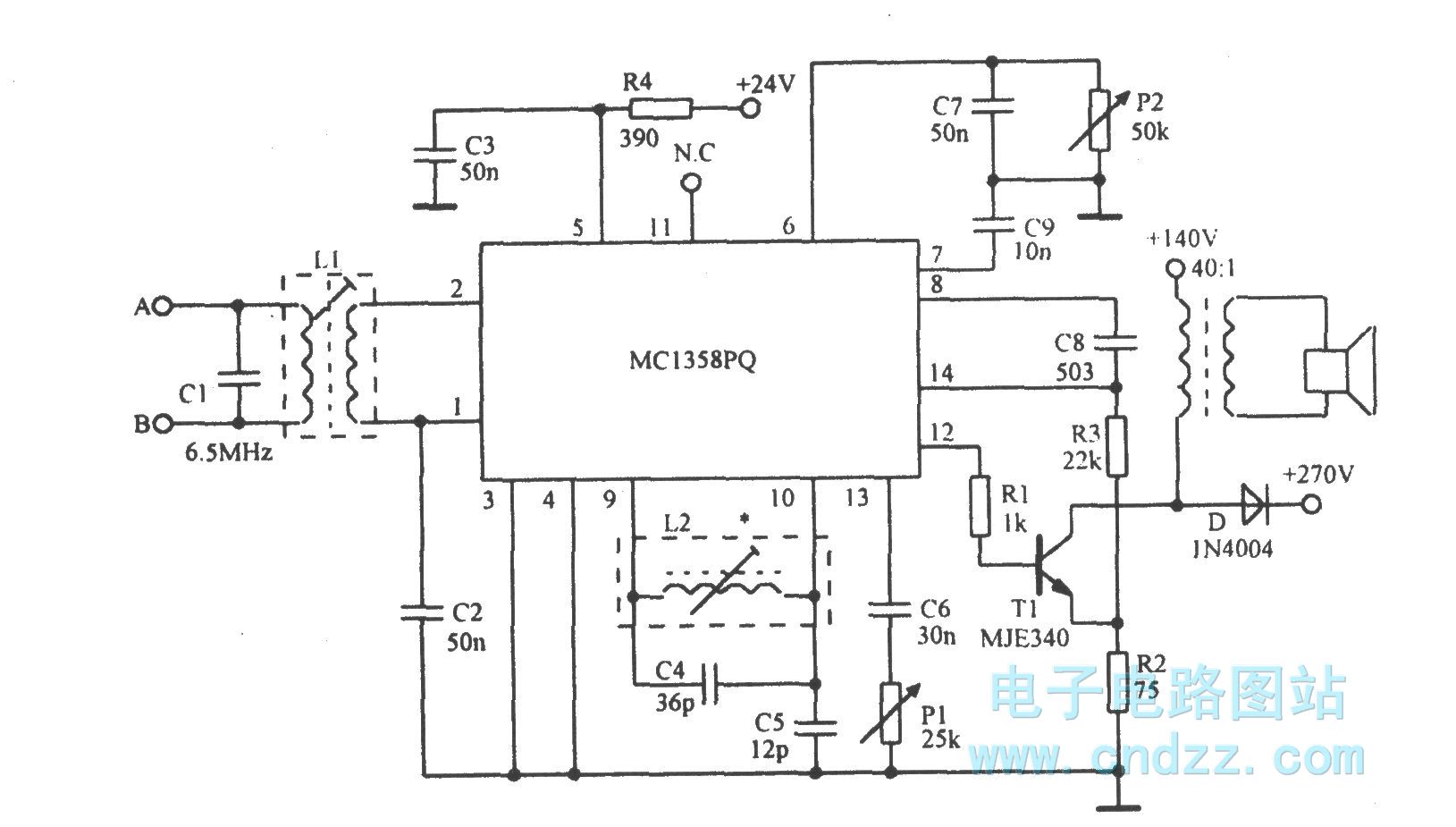

MC1358组成的伴音中频放大电路如图1所示，MC1358内含中频线性放大器、附加功率调节器、限幅器、电子控制衰减器与音频驱动等电路，用于电视伴音中频放大与鉴频。

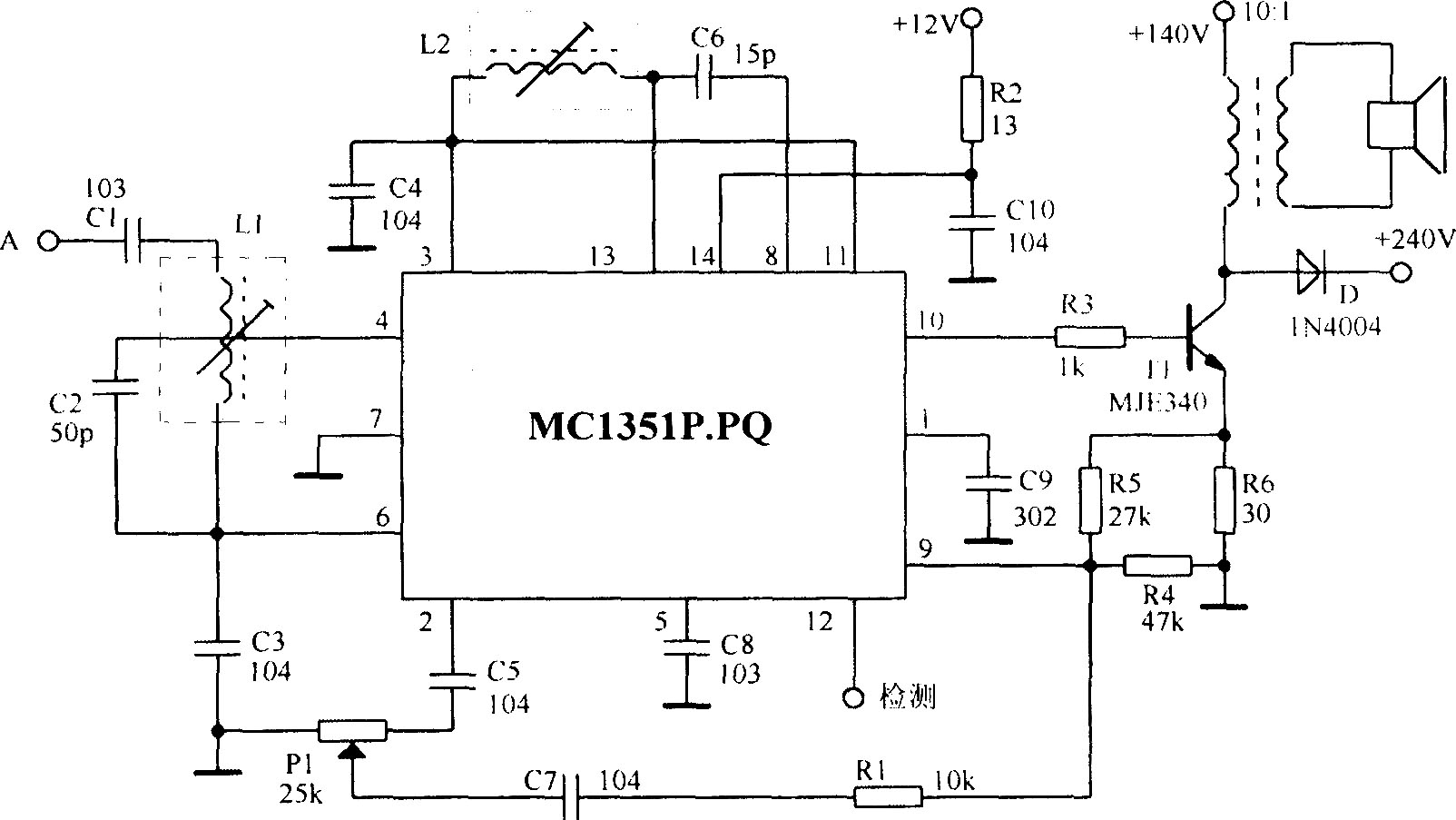

MC1351组成的实际电路如图1所示，MC1351内含限幅放大器、相移变换器、乘法器、低通滤波器与音频前置放大器等电路，可用于调频/调幅中频处理。
用双电源运放或音调控制专用集成电路制作的音调控制电路花费较大且制作麻烦，衰减式音调控制电路制作简单但又听感欠佳、信号衰减大。此处选用廉价易购的BA328制作音调控制电路，实际听感较好，原理如图1所示。BA328属单电源供电的优质双运放，用其制作的音调控制电路具元件少、音质好、电源电压适用范围宽等特点。精心设计布局、选用优质元件、装焊无误即可成功，无需调试。若无BA328，可用封装与引脚功能相同的LA4160/LA3161，效果基本相同。其主要参数：电源电压6～18V；开环电压增益80；允许功耗0…

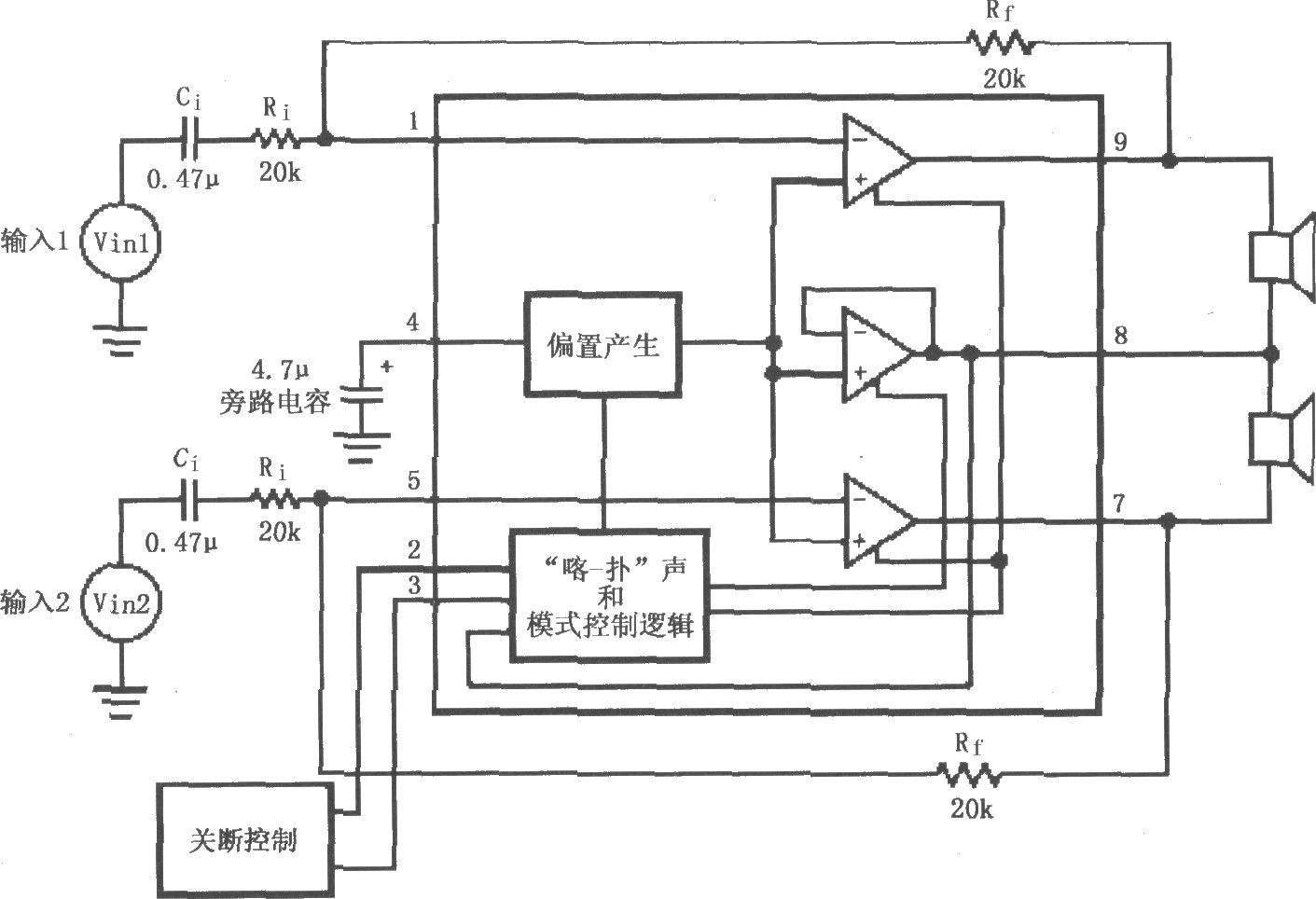

LM4911的无输出电容（OCL）功率电路如图1所示。OCL功率电路无需使用静噪控制（Mute），因关断控制（SD）速度比静噪控制快，关断后即可消除“喀-扑”噪声。OCL功率电路的最大功耗PDMAX=4VDD²/(π²R)。

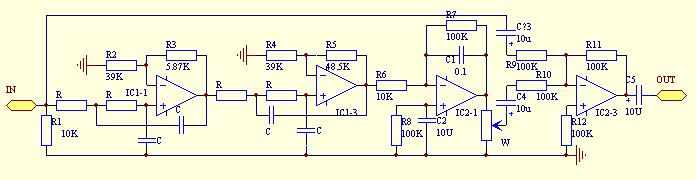

性能优异的双声道重低音电路如图1所示，核心运放为TL084。输入信号经IC1-1及外围元件组成的四阶低通滤波器，以变化斜率的滤波特性提取低频信号，实现重低音增强。
TC9153是东芝公司的CMOS高保真音量控制专用集成电路，其特点为功耗低（电流约1～3mA）、失真小（THD≤0.005%）、音量衰减范围0～-60dB、每2dB一步，以按键控制音量，克服传统电位器寿命短、噪声大的缺点。电路如图1所示，前级信号从（3）、（14）脚输入，控制后音量从（6）、（11）脚输出，AN1、AN2分别为音量增减控制，每按动一次变化2dB。制作后最好将整个电路屏蔽以防噪声干扰。注意：芯片2、5、12、15脚不应接地；47kΩ电阻应改为小于33kΩ，因Rs不小于3倍Rx。

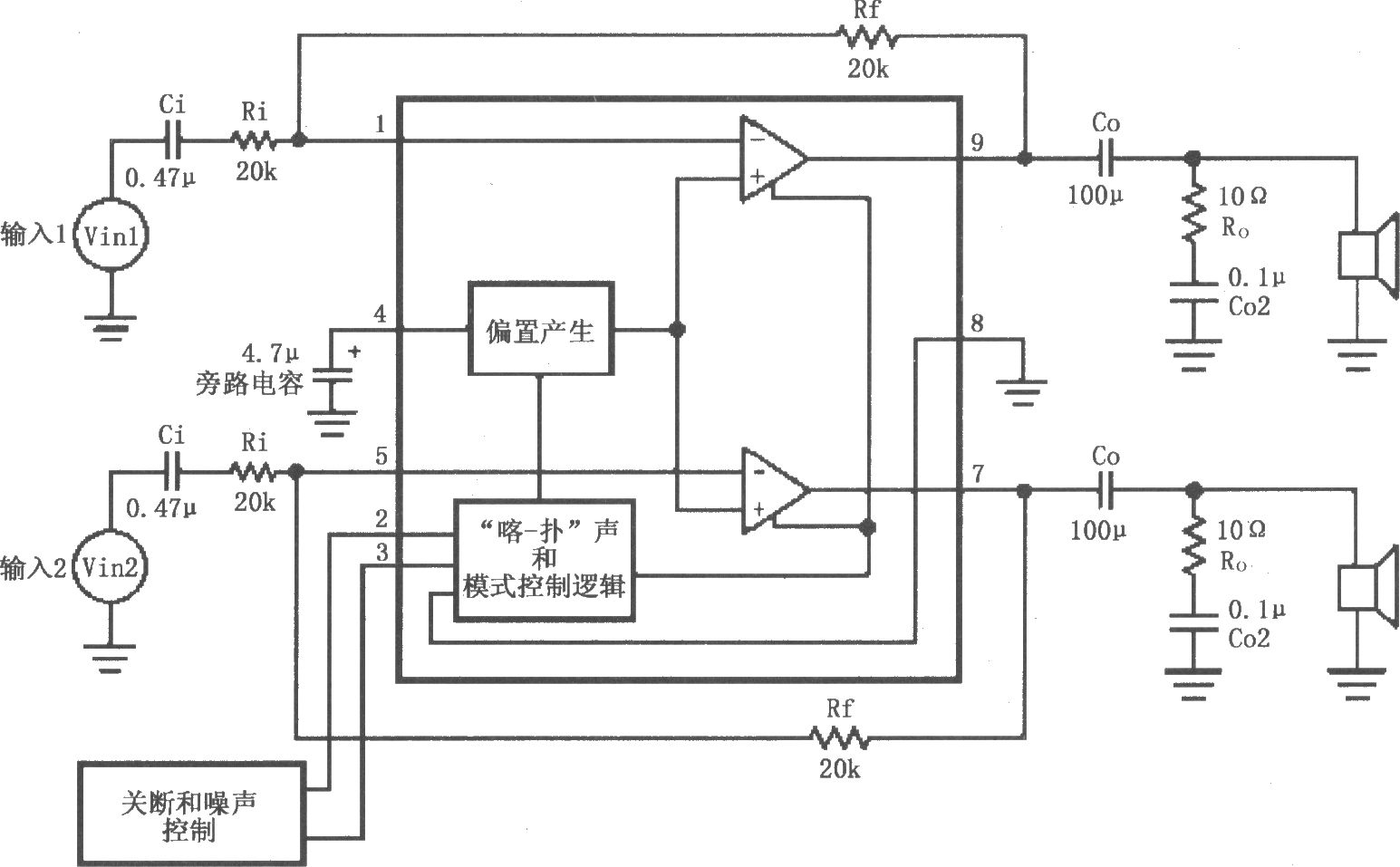

LM4916用于双声道放大器的典型电路如图1所示。左、右声道音频信号分别输入LM4916的1、5脚，经内部放大器放大后分别由9、7脚输出，经耦合电容Co加到各自声道扬声器。2脚为关断控制端，接VDD允许工作、接地禁止工作以降低功耗；3脚为静噪控制端，接低电平时为静噪模式、禁止芯片工作以消除开关转换引起的“喀-扑”声，接高电平时允许工作。
