2W×2音频功率放大电路如图1所示，采用双集成运放LM1877。电路为上、下对称结构，两路信号分别加到LM1877两个运放的同相输入端，输出端外接方式相同：由2.7Ω电阻和0.1μF电容组成高频滤波电路防止高频自激；耦合电容Co（470μF）与负载电阻ZL（8Ω喇叭）决定下限截止频率fL=1/(2πZLCo)，图示参数fL=42Hz。输入端100kΩ电位器为音量控制，0.1μF电容为隔直耦合元件。因两运放均采用同相输入，输入阻抗很高；电压放大倍数由反馈支路电阻R2、R1确定，Av≈R2/R1=1…
10W音频功率放大电路如图1所示，采用集成功放μPC1238。输入信号经耦合电容（1μF）和电阻（56kΩ）加到运放同相输入端（引脚1），输出端（引脚4）与反相输入端（引脚2）之间接56kΩ反馈电阻R1，反相输入端到地之间接1kΩ电阻R2与22μF电容。电压放大倍数Av=1+R1/R2=1+56/1≈57倍。μPC1238性能优良，采用±13V电源供电，正负电源端（引脚5、3）到地之间均接去耦电容（100μF电解与0.1μF有机膜并联），输出端（引脚4）外接高频抑制电路（3Ω电阻与0.22μF电…
高性能小功率音频功率放大电路如图1所示。前级采用场效应管高保真运放OPA604，后级采用高速缓冲器BUF634，两级放大器之间引入电压串联负反馈。电压放大倍数由反馈支路两只电阻（5kΩ和250Ω）决定：1+5kΩ/250Ω≈21倍。BUF634为高速缓冲器，其内部结构简化电路见图(b)。
电子管马兰士1-8功放机电路如图1所示，整机的频率响应范围从10Hz到40kHz较为平坦。

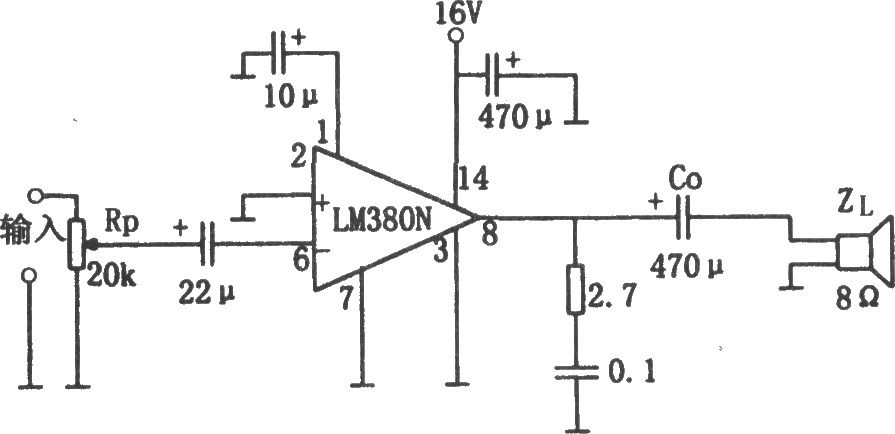

2W音频功率放大电路如图1所示，采用14脚封装的LM380。输入信号经音量控制电位器RP（20kΩ）和22μF耦合电容加到运放LM380反相输入端（引脚6），同相输入端（引脚2）接地，引脚1外接10μF滤波电容滤除高频纹波，采用16V单电源供电并在电源端（引脚14）到地外接470μF去耦电容。输出端（引脚8）到地两支并联支路：一支由2.7Ω电阻与0.1μF电容串联，提高稳定性、滤除高频、防止自激振荡；另一支由470μF耦合电容Co与8Ω负载（喇叭）组成，决定下限截止频率fL=1/(2πZLCo)…
7W输出的低频功率放大电路如图1所示，采用场效应管输入型集成运放LF356作电压放大，作为三极管功放的激励级。电路引入大环路负反馈，反馈电阻R2为100kΩ，输入端由C1（1μF）与R1（10kΩ）组成耦合电路将信号交流成分加到运放反相输入端（引脚2），电压放大倍数Av=-R2/R1=-100/10=-10。后级功放由三极管互补对称电路构成：VT1、VT2用2SC1815，VT5、VT4用2SA105，VT3用2SD525，VT6用2SB595；附设过流保护——功放管VT3（或VT6）输出电流过…
麦景图275（McIntosh 275）功率放大器电路如图1所示，功放电子管采用KT88或6550，每声道输出可达60W，非线性失真不大于1%，频率响应20Hz～30kHz、±0.5dB。
通用型音频功率放大电路如图1所示，图(a)为原理图，采用集成功率放大器LM386（通用型功放、价格低廉），图(c)为LM386内部结构。
新型三极功率电子管OTL功放电路如图1所示，频率响应10Hz～200kHz、±0.1dB，8Ω负载时每声道输出功率可达40W。
低噪声高保真RIAA前置放大电路如图1所示，使用一片超低噪声精密运放OPA37E与一片场效应管输入宽带运放OPA606。OPA37E作低噪声前置放大，输入信号由电磁式拾音器取得并送入其同相输入端，负载R、C（47.5kΩ、150pF）应与拾音器匹配；引脚6、2间2.49kΩ反馈电阻与49.9Ω电阻构成电压串联负反馈，前置级电压放大倍数Av1=(1+2.49kΩ/49.9Ω)=51倍；输出经双时常数阻容网络（7.32kΩ、1.05kΩ、0.1μF、0.3μF）改善频率特性并引入一定衰减。OPA37…
