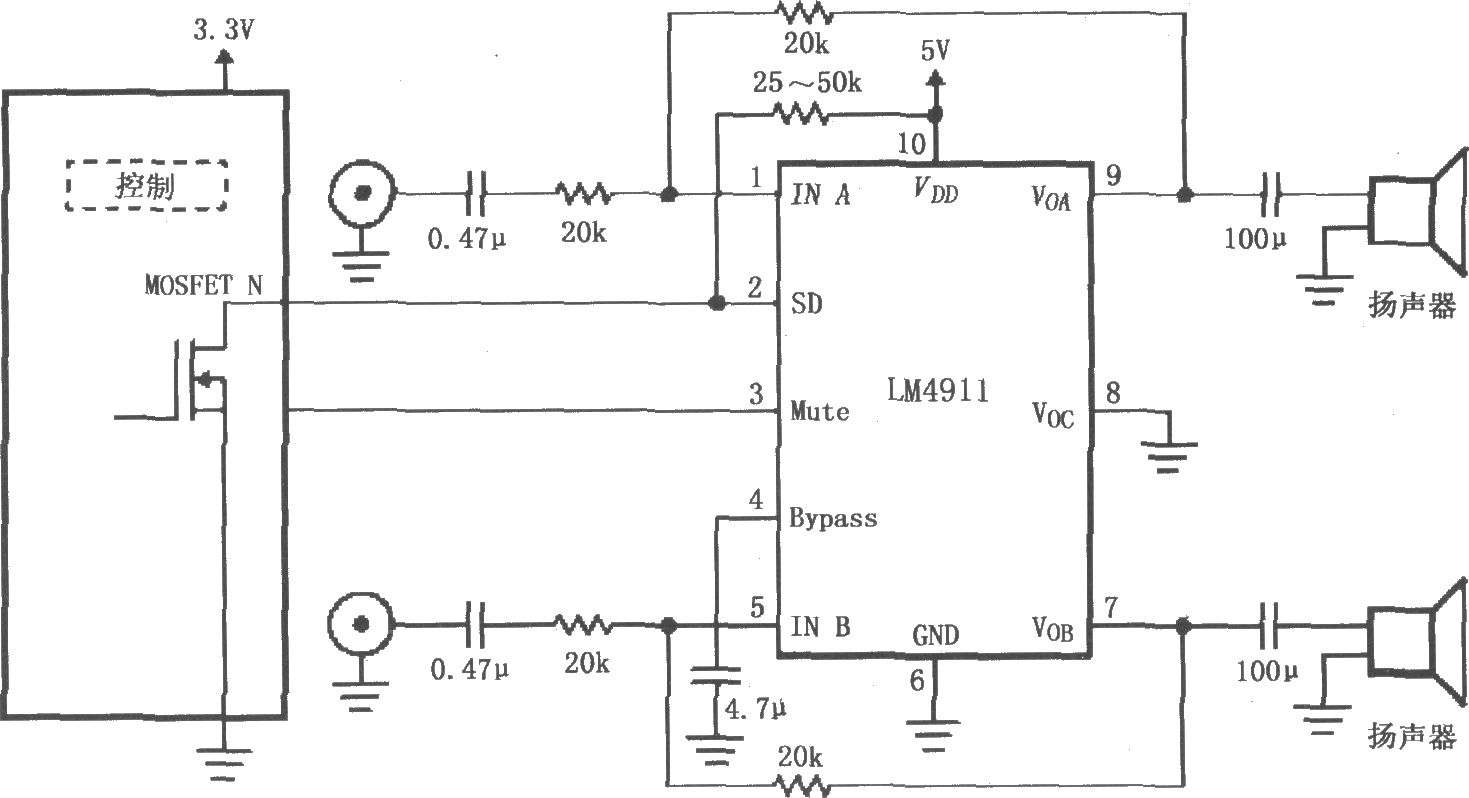

LM4911的不同电源导通时间推荐电路如图1所示，采用一个控制器，利用其内部MOSFET管对LM4911关断控制（SD）端进行控制，以调控放大器导通时间。

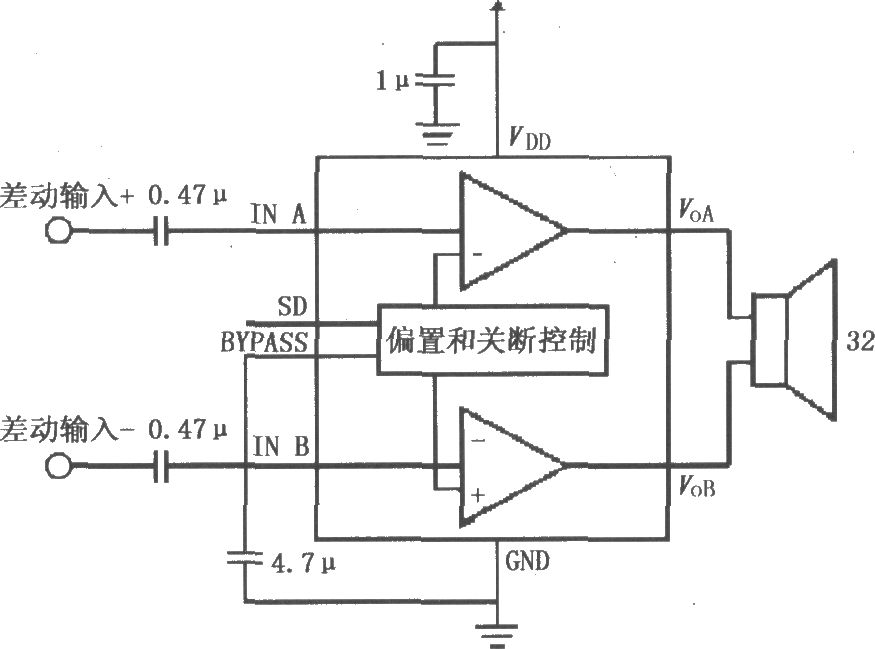

LM4915用于双声道的放大电路如图1所示。左、右声道音频信号分别输入LM4915的8、3脚，经内部放大器放大后分别由6、5脚输出，直接耦合到各自声道扬声器。增益由内部电阻Ri、Rf决定，内部固定增益6dB。放大器最大功耗：推挽输出耦合模式PDMAX=4VDD²/(π²RL)，单端输出耦合模式PDMAX=VDD²/(π²RL)；fc=1/(2πRiCi)，其中Ri=20kΩ。1脚为关断控制端，接高电平（1.8V）允许工作、接低电平（0.4V）禁止工作以降低功耗。

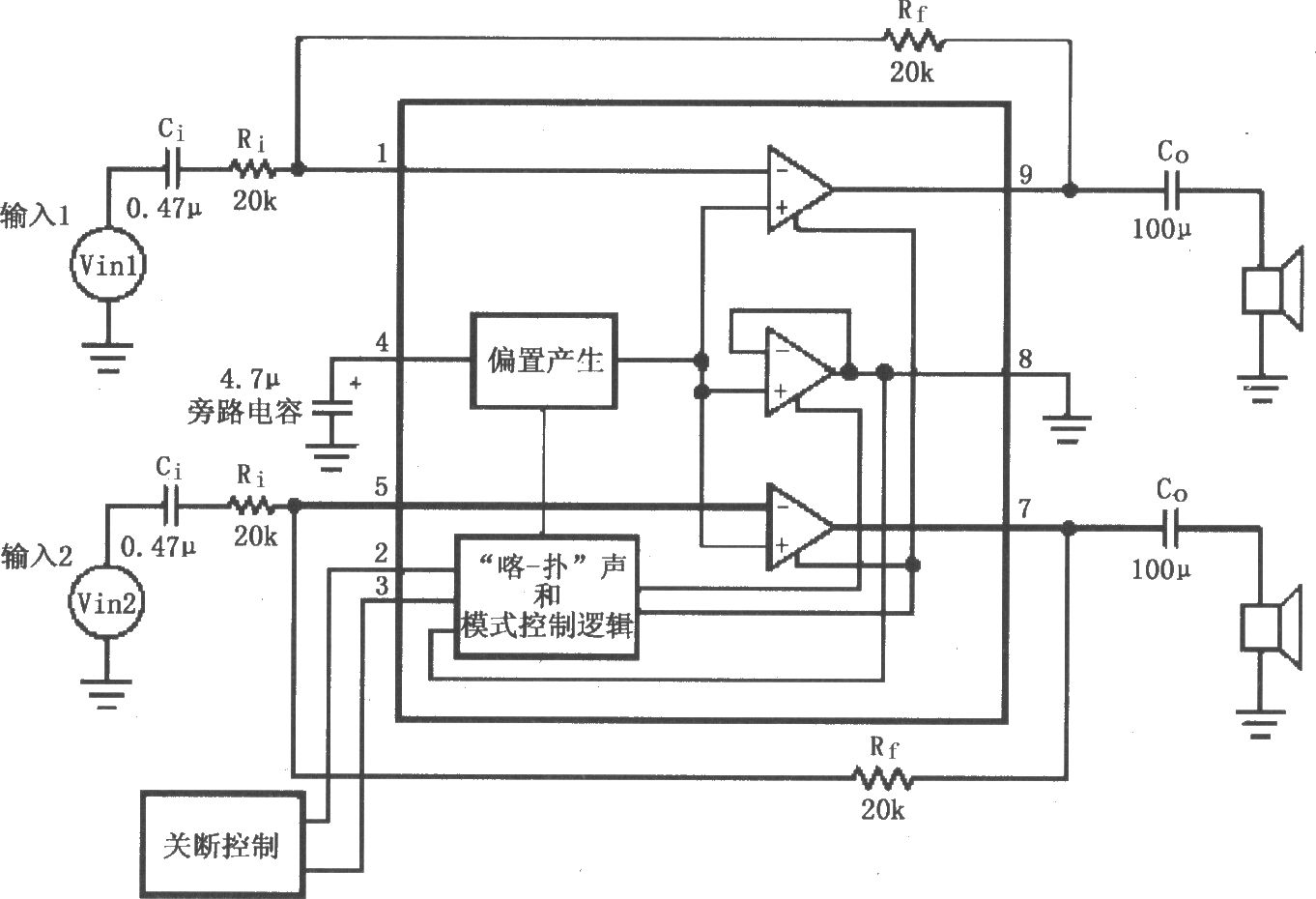

LM4911用于双声道放大器的典型应用电路如图1所示。左、右声道音频信号分别输入LM4911（MSOP封装）的1、5脚，经内部放大器放大后分别由9、7、8脚输出，经耦合电容Co加到各自声道扬声器。放大器最大功耗PDMAX=VDD²/(2π²RL)（输出电容耦合模式）。LM4911的2脚为关断控制端，接VDD允许工作、接地禁止工作以降低功耗。

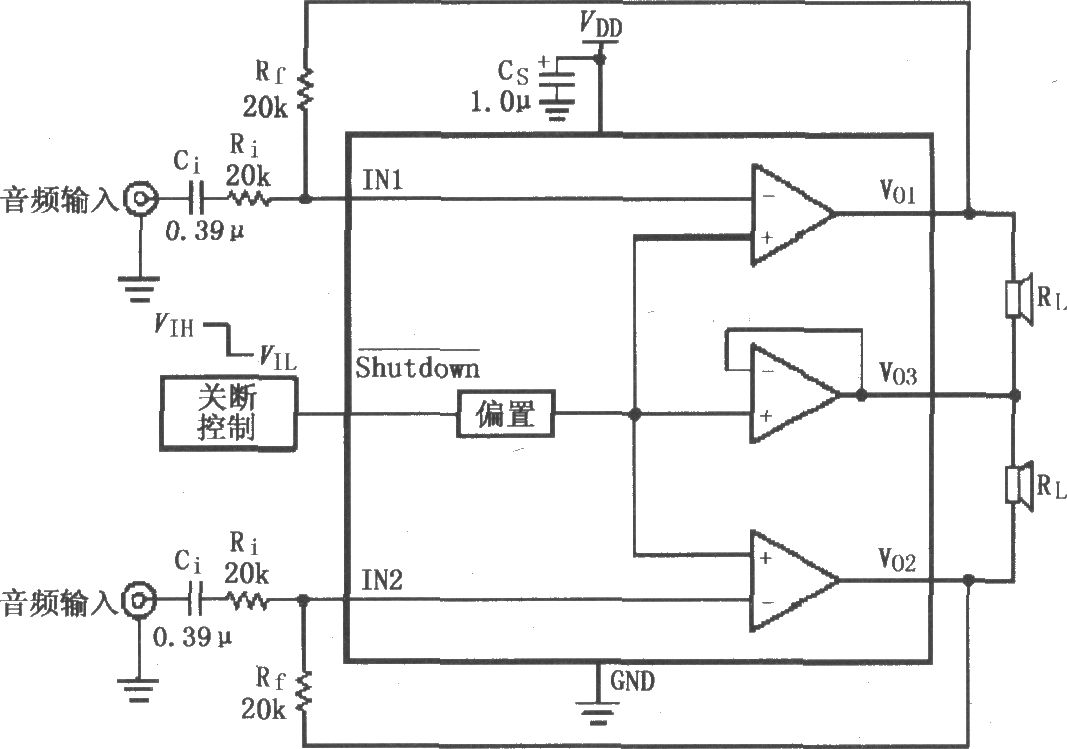

LM4910用于双声道放大器的典型电路如图1所示。左、右声道音频信号分别输入LM4910（MSOP/SO封装）的1、2脚，经内部放大器放大后分别由8、7、6脚输出，直接接到各自声道扬声器。放大器增益Av=-Rf/Ri，最大功耗PDMAX=4VDD²/(π²RL)。输入端外接电阻与电容决定输入-3dB带宽，取Ci≥1/(2π×20kΩ×20Hz)，约为0.39μF。LM4910的3脚为关断控制端：接VDD（高电平）允许工作，接地禁止工作。

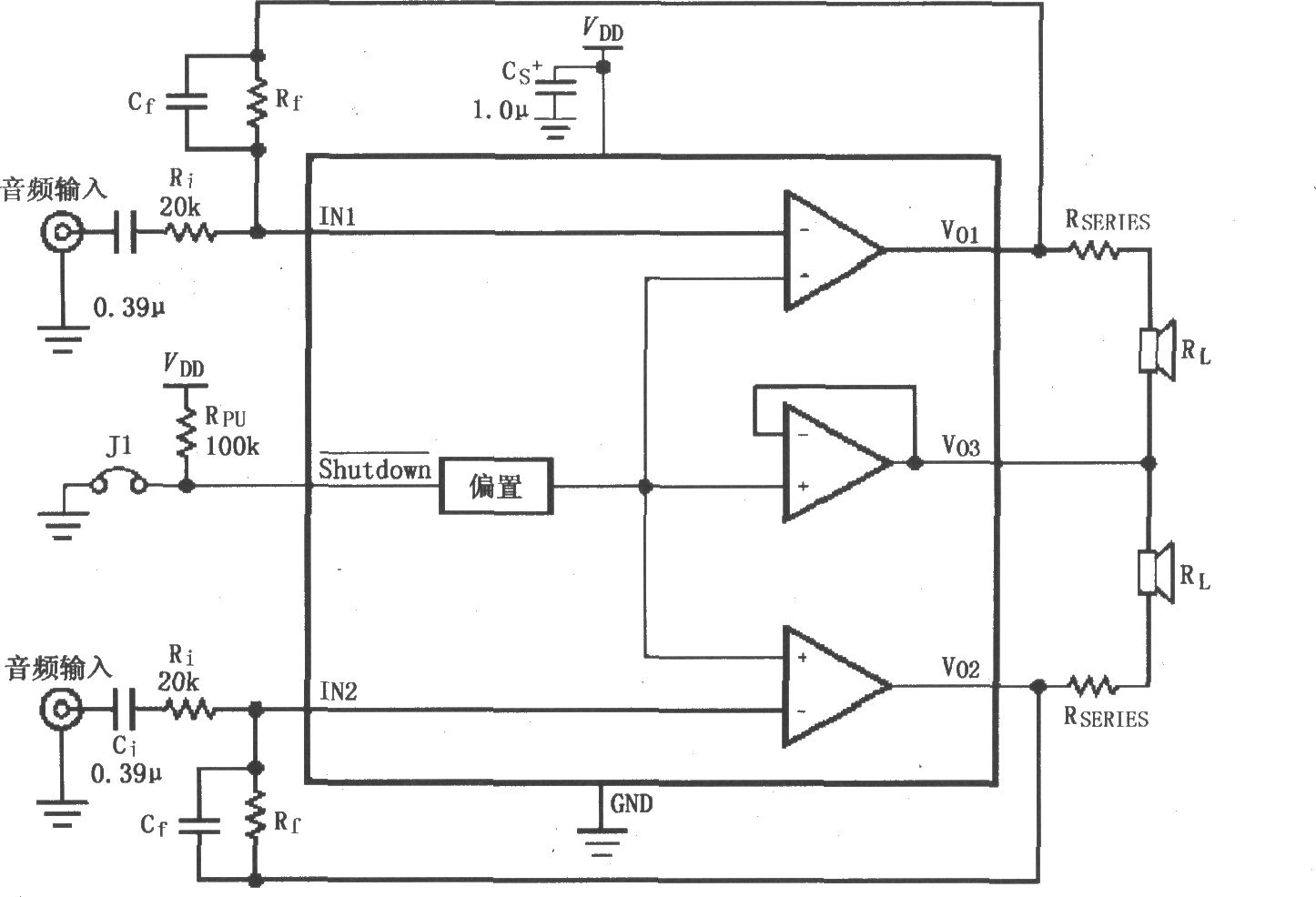

LM4910的最小输出噪声/降低输出功率电路如图1所示。减小输出噪声的措施：在输出端与负载之间串联电阻Rseries使噪声衰减；在反馈电阻Rf两端并联高频旁路电容Cf抑制高频噪声。J1为短接跳线：J1接地时放大器处于关断模式、功耗降至最低；J1断开（VDD高电平）时放大器工作，功耗PDMAX=4VDD²/(π²RL)。

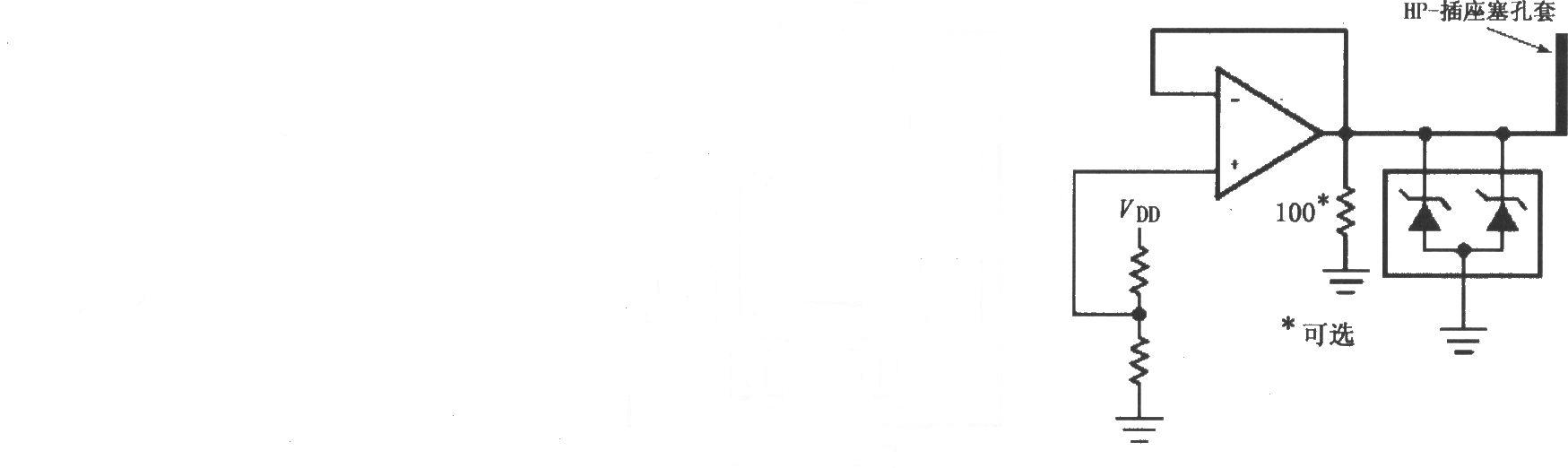

LM4910的静电放电（ESD）保护电路如图1所示。LM4910的6脚（Vo3）静电放电极限值为10kV，瞬间静电放电超过该值可能损坏芯片。电路在Vo3输出端（耳机插座）加一只双向瞬态稳压二极管，用以抑制静电放电，保护LM4910不被高压静电损坏。

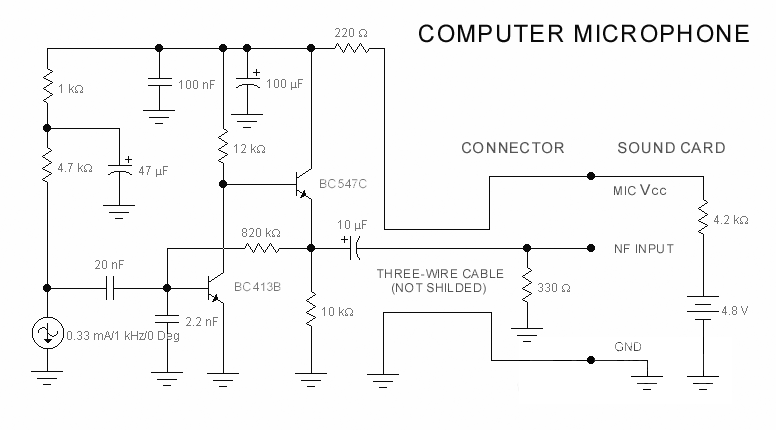

计算机声卡一般有麦克风输入、扬声器输出，有时还有线路输入与输出。麦克风输入仅适合200～600Ω阻抗范围的动圈式麦克风。本电路使声卡适配常用的驻极体话筒（ECM），采用两只晶体管构成复合放大器：BC413B工作于共射极电路，对麦克风信号作轻微提升；其后为BC547C射极跟随器。该射随器是必要的，因麦克风、电路与电池距声卡有一定距离，电路低沉阻抗与屏蔽电缆可保证信号干净、拾取噪声最小。电路如图1所示。
DS1667内含两个集成电路电位器，通过计数法选择电阻元件来调整，每个电位器由256个电阻元件组成，每一电阻段都有可连接到游标的抽头；游标位置由8位寄存器设定，寄存器控制游标输出端连接哪个抽头。每个寄存器经3线串行口收发数据位完成读/写。两只电位器串联可组成512个电阻段的单一电位器：分开使用时分辨率等于电阻值除以256；串联时阻值为原来的2倍、分辨率不变。DS1667还含2个高增益宽带运放，各有一同相、反相输入与一个输出端，运放与电位器共同完成模/数、数/模转换、可变增益放大、可变频率振荡等功…

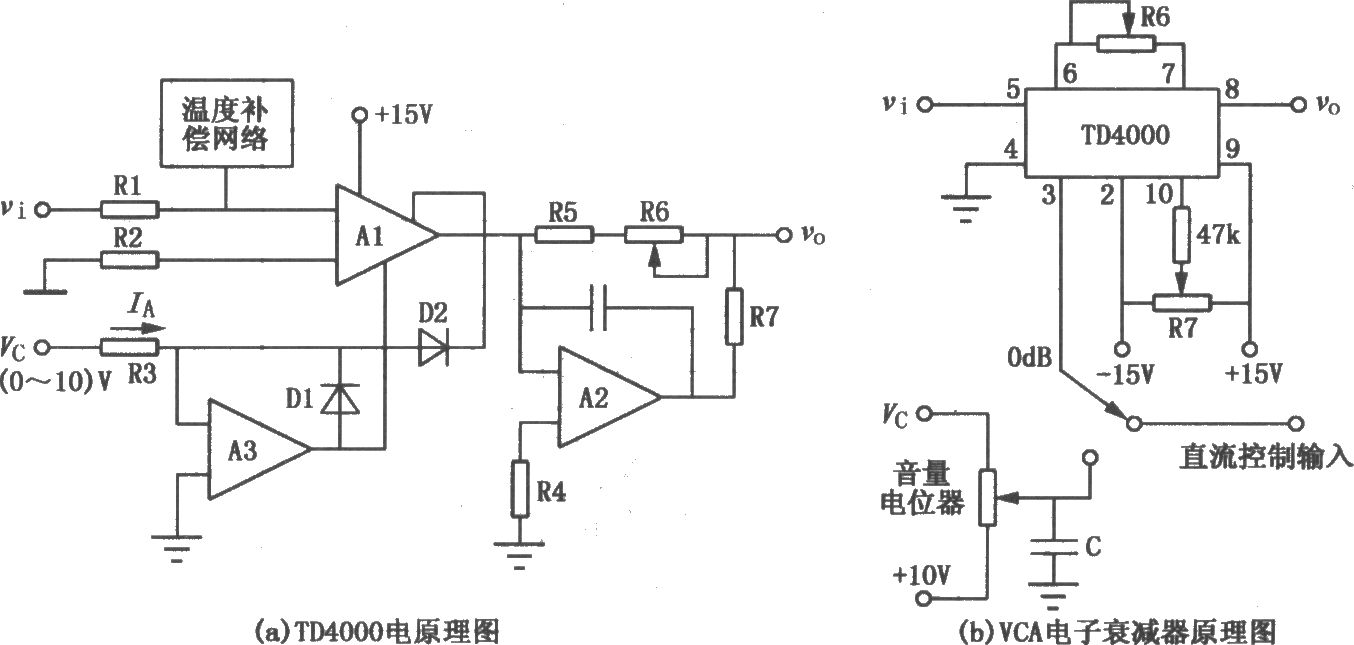

压控放大电路（VCA）是增益受电压控制的器件，广泛应用于广播电台调音控制、音响自动控制、仪器仪表前置放大控制、计算机采集系统控制，亦可作脉冲调制器、鉴相器、滤波器及高精度乘法器等。TD4000原理图如图(a)所示；图(b)为VCA电子衰减器，是TD4000的一个应用实例。采用VCA作电子衰减器，其特点明显优于播音系统中使用的机械衰减器：无滑动噪声、便于遥控、衰减量变化连续。用手动调整音量时，音量电位器用一般具贝尔特性的直线电位器即可，使用中噪声可通过滤波器清除。

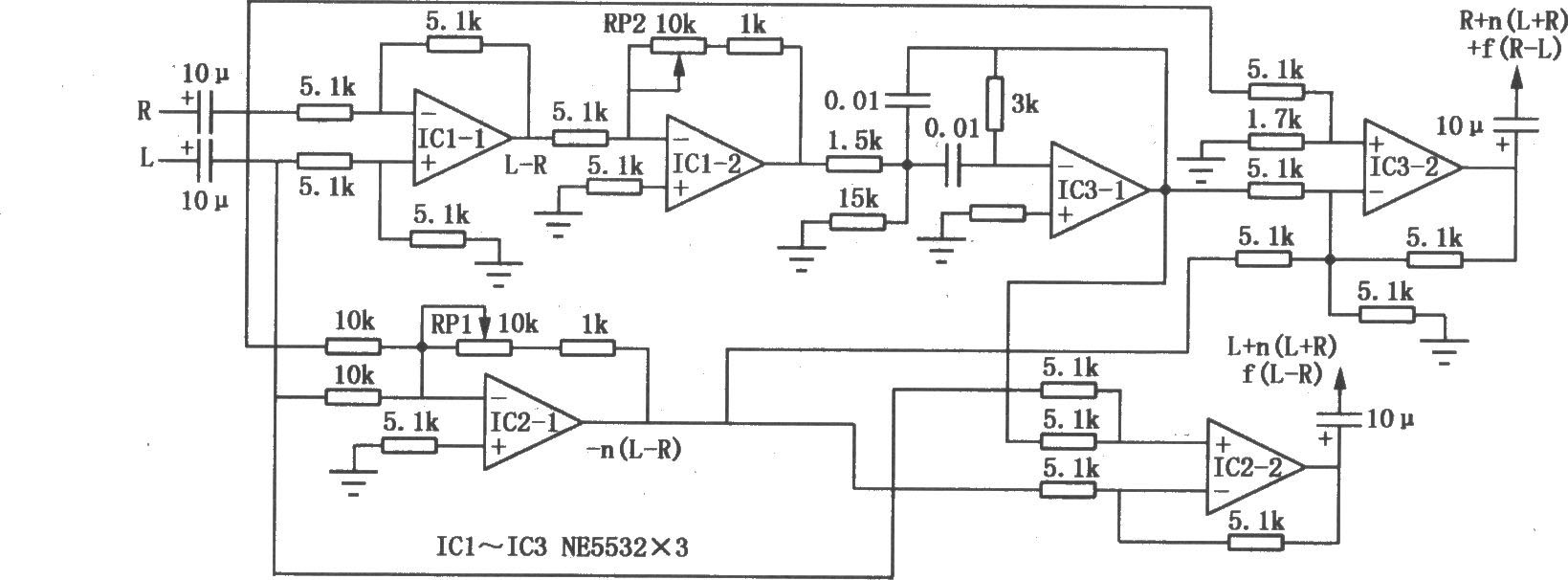

SRS效果处理器左、右声道输出L、R、n(L+R)、±f(L-R)的混合信号。其中L+R代表中间信息，n为混合比即“对比度”调节；L-R代表环绕信息，经300Hz～10kHz滤波器得到f(L-R)，改变滤波器增益即改变“空间感”。用SRS效果处理器电路（如图1所示）放送立体声与杜比环绕软件，能明显消除原立体声放送时的“层次感”问题，并获得原来无法感受到的环绕声效果。
