合并式单端A类300B电子管功放电路如图1所示，主要技术指标：输出功率8W×2；输出阻抗4Ω、8Ω；输入灵敏度1.4V；失真系数2%；频率响应25Hz～20kHz（-3dB）；电源功耗120W。
图(a)是由STK084G厚膜功放构成的50W输出功率放大电路。STK084G是20kHz、50W时失真率达0.01%的厚膜集成芯片，内部等效电路见图(b)。输入级由VT4和VT5构成的电流镜像电路把差动输出变换为单端输出，同时获得较大增益；中间级处理较大振幅、决定转换速率，其工作电流应尽量大，采用VT8基极接地方式以减少密勒效应对高频特性的影响；VT1和VT6为恒流偏置电路，可抑制电源变动对电路的影响；VT7用于输出晶体管偏置，消除基射极间电压Ube的不灵敏区并进行温度补偿；输出级输出较大电流…

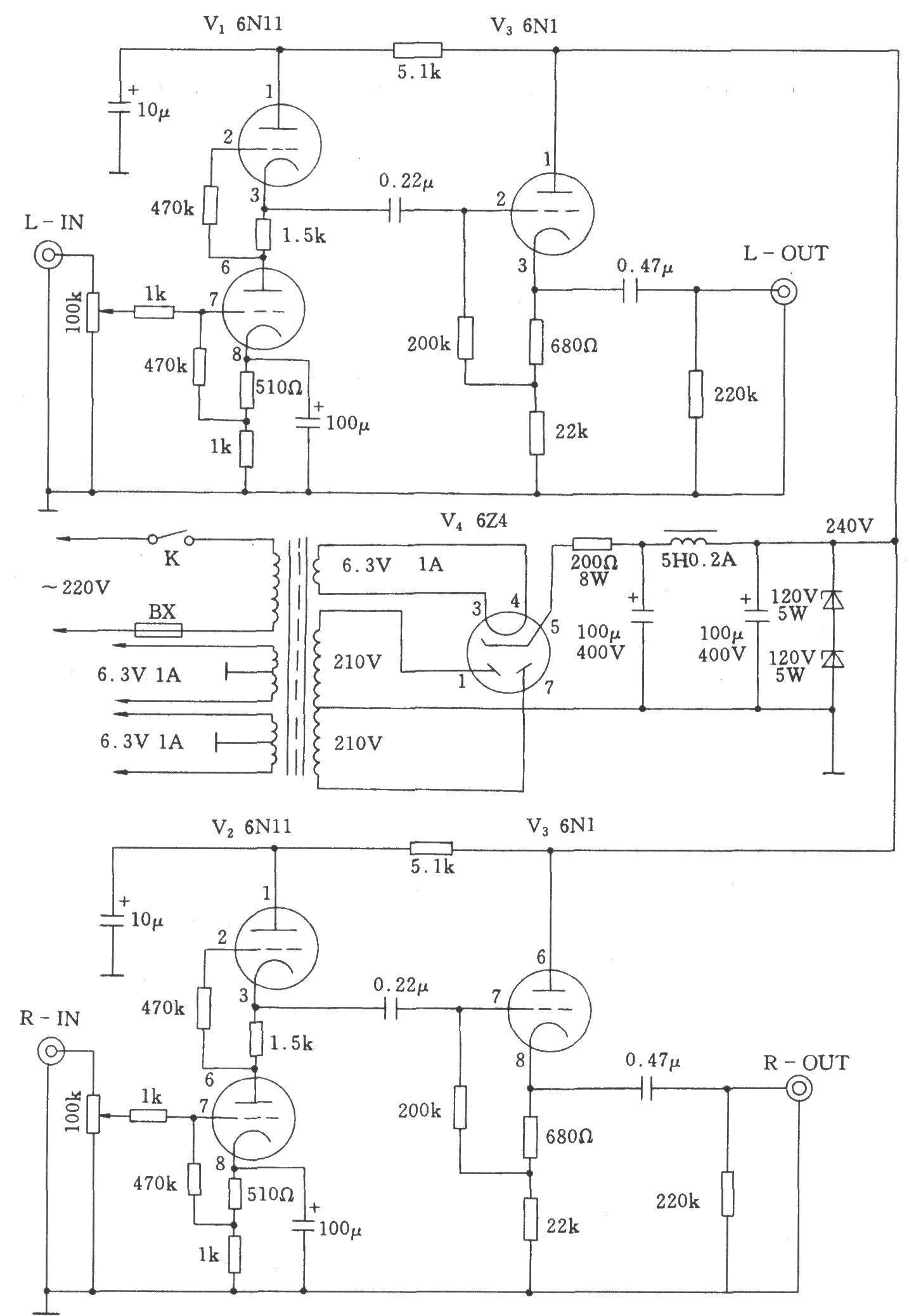

双声道电子管功放前级放大器电路如图1所示，其输入级采用流行的SRPP电路，频率响应从10Hz到40kHz增益变化仅为±1dB，信号噪声比可达80dB。
场效应管功率放大电路如图1所示，采用功率MOSFET管构成。电路中差动第二级采用2SJ77功率MOSFET，电流镜像电路采用2SK214；工作电流6mA，但电源电压较高（±50V），晶体管会发热，需接小型散热器。
电子管输入电压放大器根据输入阻抗的不同分为高阻抗输入与低阻抗输入两种方式，其输入方式主要按各种音源设备对负载阻抗匹配的要求来决定。高阻抗输入方式一般作为CD、VCD、DVD、录音卡座、调谐器等音源设备的输入电压放大器。
MOSFET功放电路主要应用于大功率AV电路，100W MOSFET功放电路如图1所示。输入级采用JEFT输入型运放TL071，输入阻抗大、转换速率高；VT1和VT3为TL071的互补恒流源负载；VT4、VT5组成典型推动级，线性好、响应快；输出级VT6、VT7采用MOSFET管，音色优美，放大倍数约为5。C1选用金属化聚丙烯电容避免失真。技术指标：全功率时频响15Hz～125kHz，转换速率25V/μs，输出噪声-95dB，阻尼系数大于400（8Ω负载）。
立体声电子管功率放大器如图1所示，推挽功放管采用KT88、6550、KT100时输出功率可达60W+60W；采用EL34、6CA7时输出功率为40W+40W；采用6P3P、6L6时输出功率为30W+30W。
电子管金牛VAA 70功放输出变压器初级另设两组抽头，可配置两种接法：第一种为三极管接法，保真度高、性能稳定，输出功率30W；第二种为超线性接法，工作效率高，输出功率60W。

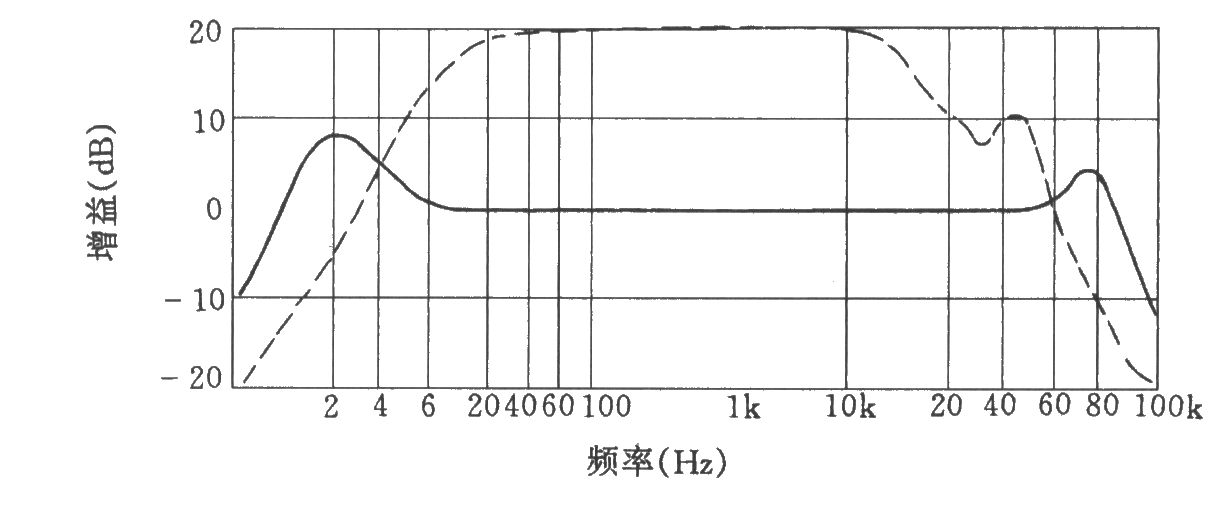

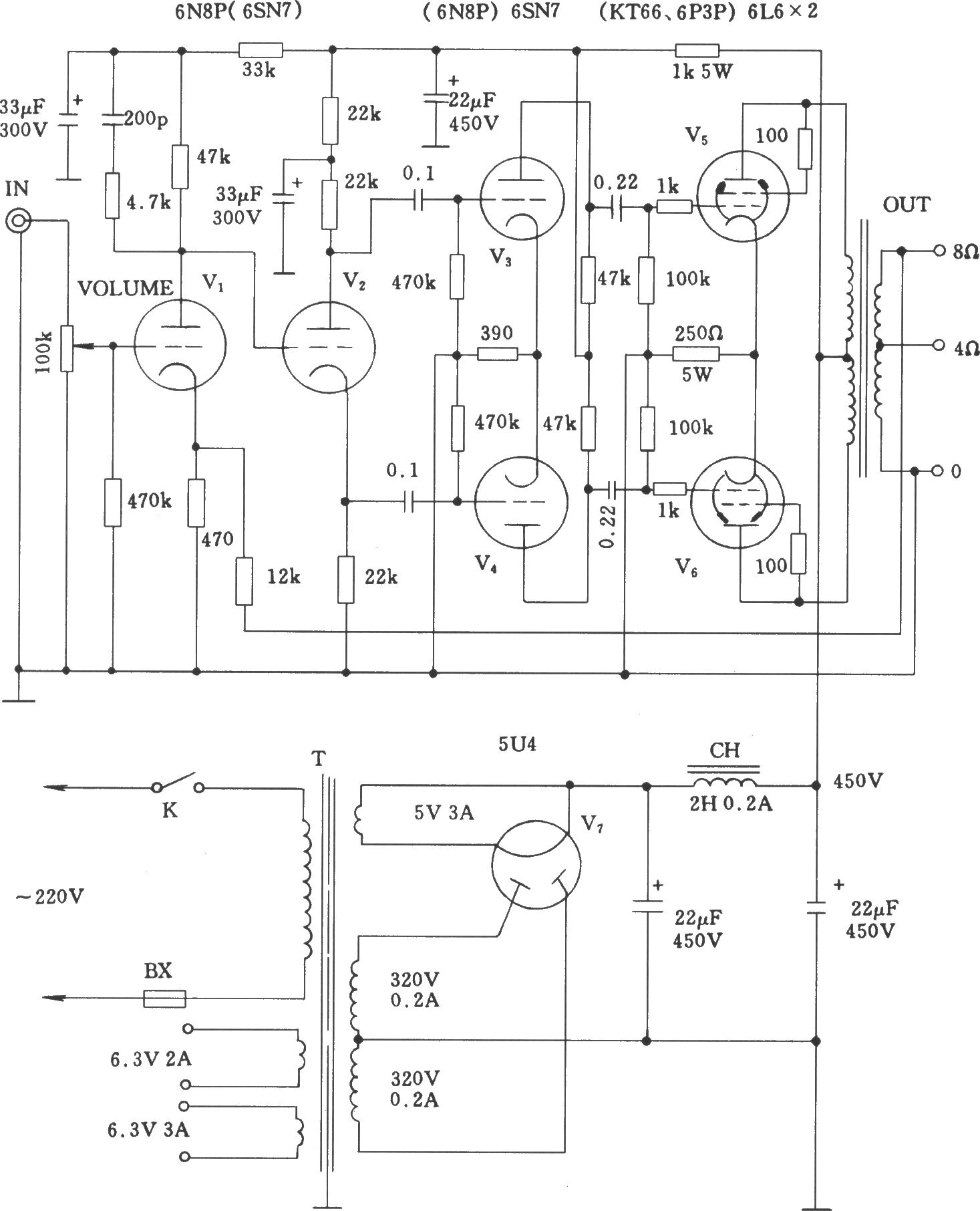

威廉逊电子管功放电路如图1所示，其整机频率特性曲线见上图：虚线为未加频率补偿前的频响曲线，实线为加频率补偿后的频响曲线。

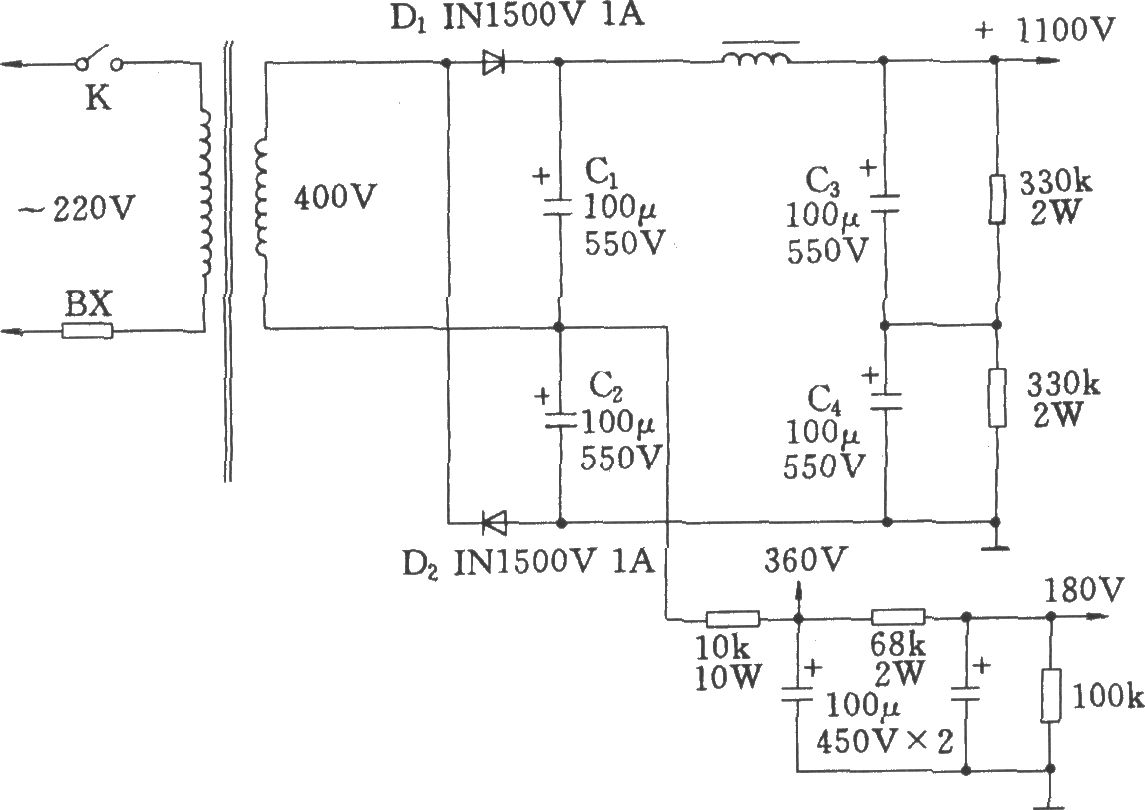

常用的高压倍压电路如图1所示，用于电子管功放，可输出1100V高压，供211、811、845等高屏压功放管使用。
