LM4902差分输入音频放大电路如图1所示，音频信号以差分的形式输入到+IN端和-IN端。

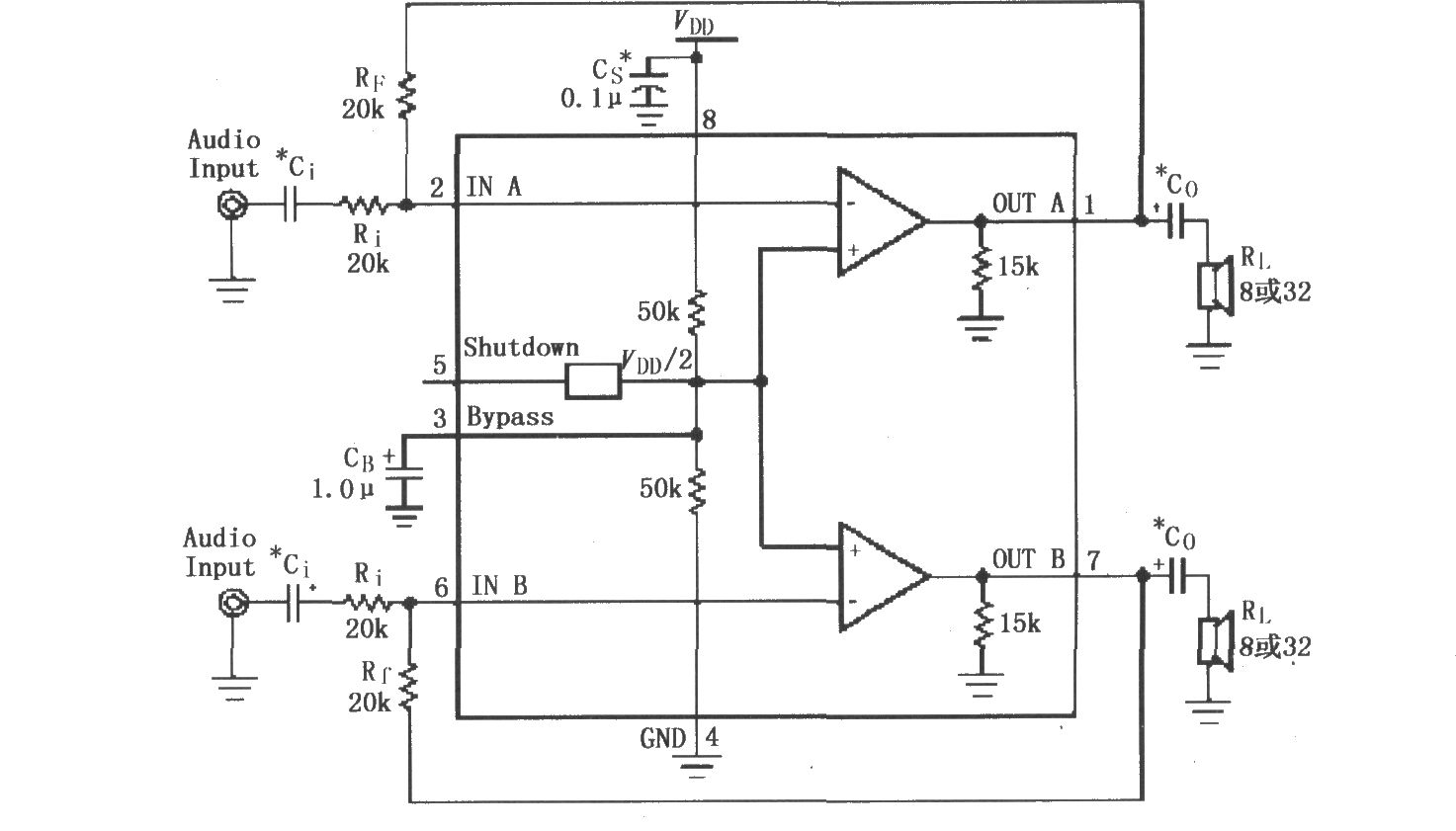

LM4880/LM4881用于双声道放大器的典型电路如图1所示。左右声道音频信号分别输入LM4880（SOP/MSOP封装）的2、6脚，经内部放大器放大后分别由1、7脚输出，经耦合电容Co加到各自声道扬声器。放大器增益由电阻Ri和RF决定，Av=-RF/Ri。放大器最大功耗PDMAX=VDD²/(2π²RL)。输入、输出端外接电阻和电容分别决定输入、输出-3dB带宽：Ci≥1/(2π×20kΩ×20Hz)，取约0.39μF；Co≥1/(2π×8Ω×20Hz)，取约1000μF。5脚外接关断控制，…

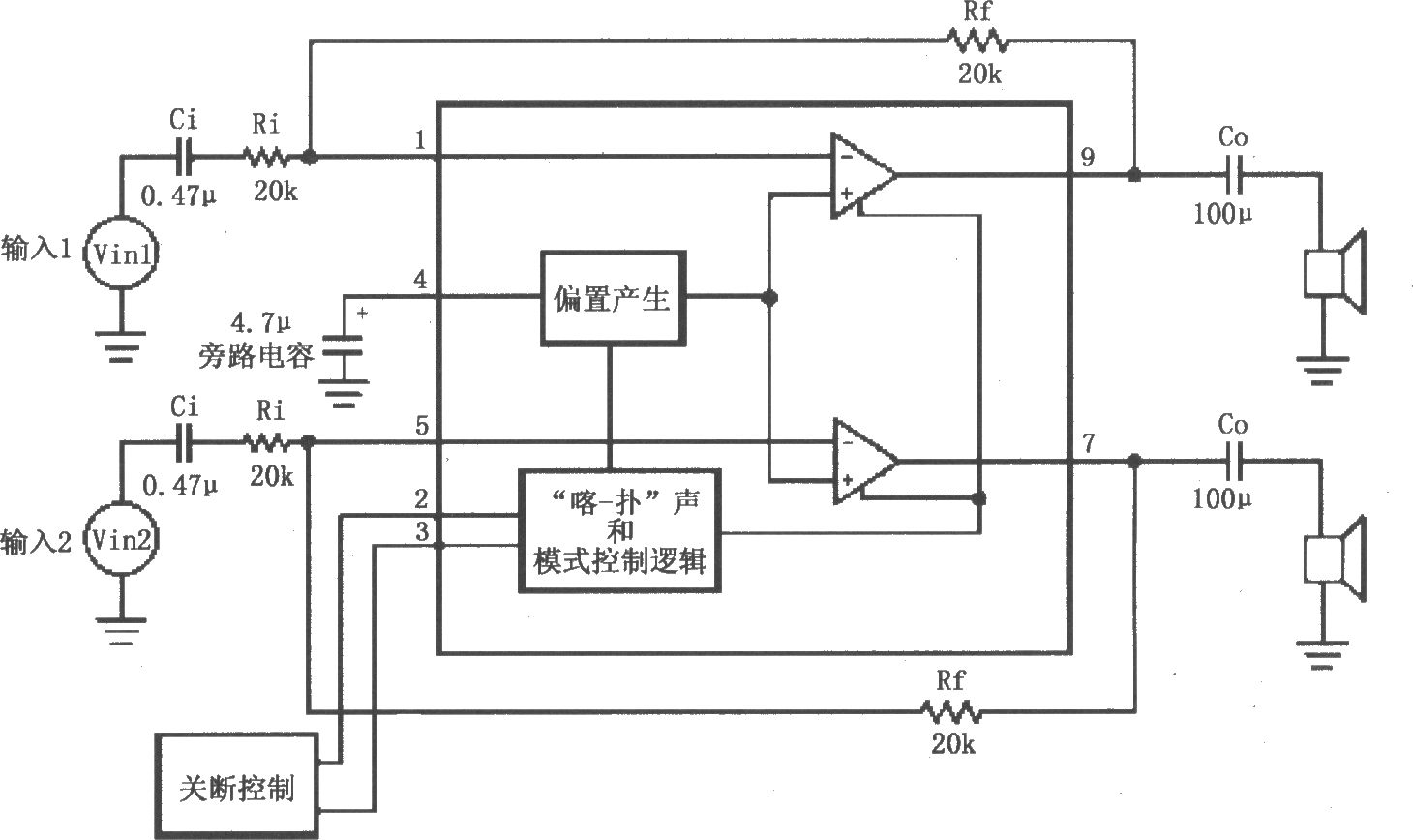

LM4912用于双声道的放大电路如图1所示。左、右声道音频信号分别输入LM4912的1、5脚，经内部放大器放大后分别由9、7脚输出，经耦合电容Co加到各自声道扬声器。放大器最大功耗PDMAX=VDD²/(2π²RL)（输出电容耦合模式）。2脚外接关断控制，接VDD允许工作、接低电平禁止工作以降低功耗；3脚为静噪控制，接VDD禁止工作以消除转换引起的“喀-扑”声、接低电平允许工作。

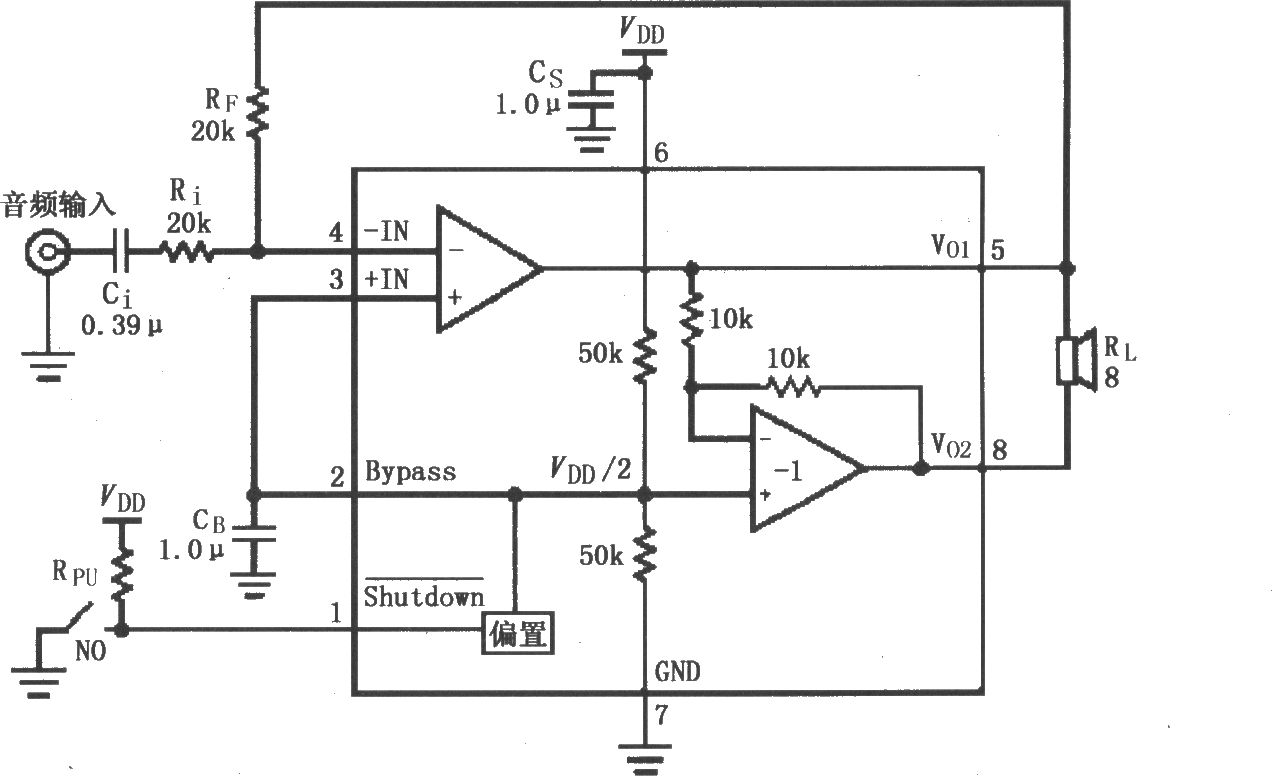

LM4902音频功率放大电路（MSOP封装）如图1所示。音频信号经Ci、Ri耦合加到放大器反相输入端（4脚），同相输入端（3脚）经CB交流接地，功率放大后从Vo1（5脚）和Vo2（8脚）以电桥形式加到扬声器。LM4902内部有两个放大器，第一个放大器增益由外部电阻RF、Ri比值决定，第二个放大器增益由内部两个10kΩ电阻固定为1。Shutdown脚（1脚）逻辑低电平时放大器微功率关断、逻辑高电平时全功率工作。

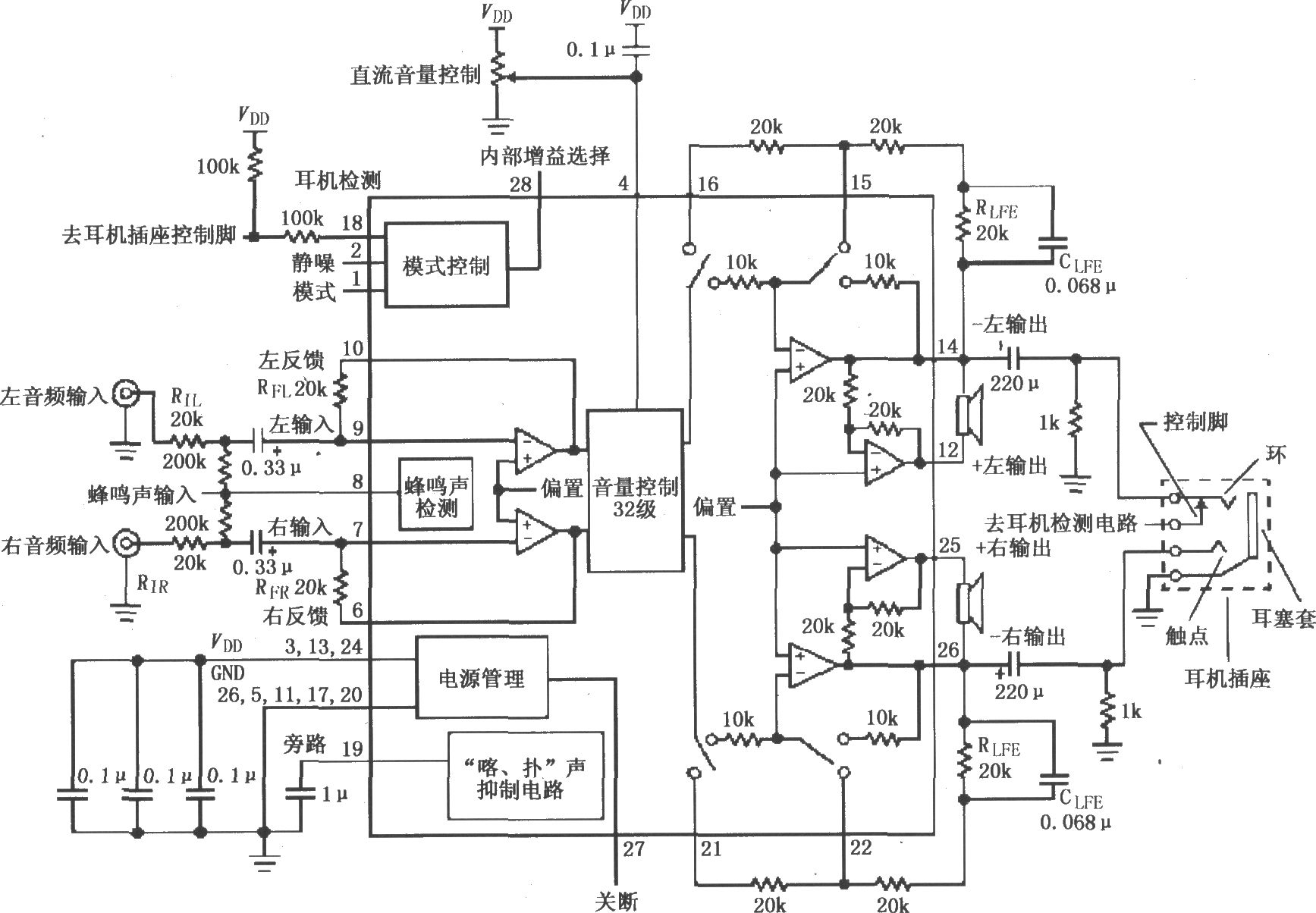

LM4835/LM4838音频功率放大电路如图1所示。立体声左声道信号由9脚输入、右声道信号由7脚输入，经内部放大器放大、32级直流音量控制后，分别从左输出与-左输出脚以电桥形式驱动左声道扬声器，从右输出与-右输出脚以电桥形式驱动右声道扬声器；相应输出还加到耳机插座。4脚外接音量电位器调节音量（32级），差分电桥输出结构增益Av=2RF/Ri。8脚为单声道蜂鸣器输入，可由计算机或笔记本电脑产生蜂鸣信号驱动小扬声器。27脚为微功耗关断控制端，为VDD时放大器偏置电路被关断、耳机与扬声器均无输出。L…
LM4904差分输入音频放大电路如图1所示，音频信号以差分的形式输入到+IN端和-IN端。

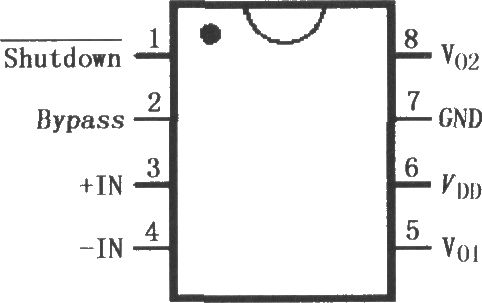

LM4903/LM4905音频功率放大器主要设计用于移动电话和其他便携式通信设备，采用5V电源工作，能输出1W连续平均功率带动8Ω BTL负载，总谐波失真及噪声（THD+N）低于1%。LM4903/LM4905有低功耗关断模式（逻辑低电平有效）和热关断保护电路，引脚排列如图1所示。

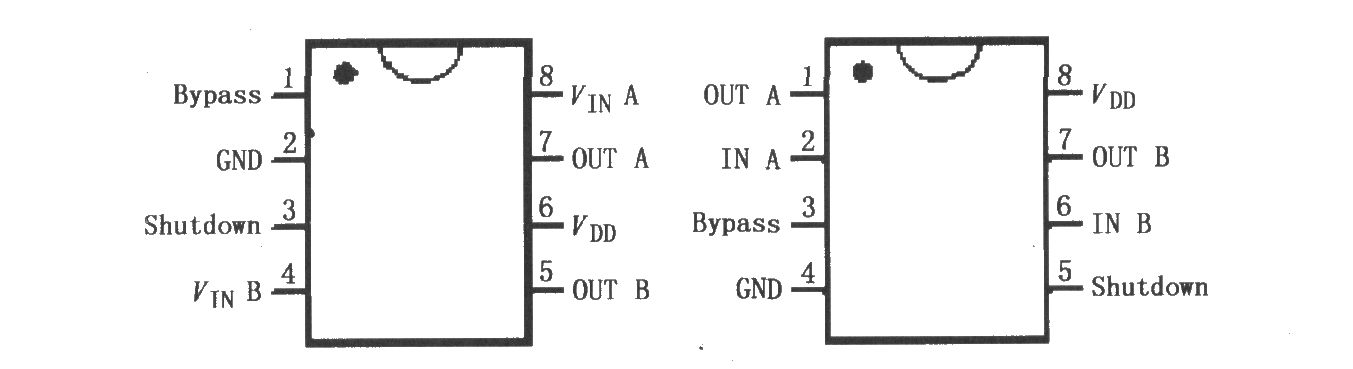

LM4880/LM4881是双音频功率放大器，采用5V电源供电。LM4880每个通道能输出250mW、LM4881每个通道能输出200mW连续平均功率，带8Ω负载，总谐波失真及噪声（THD+N）仅为0.1%。由于LM4880不需要自举电容和缓冲器，最适合低功率便携式系统。LM4880/4881有一个外部控制端，产生有效高电平关断模式使其在微功耗下工作，并有内部热关断保护机构。整体增益稳定，可用于耳机放大器、个人计算机、CD-ROM播放器等，引脚排列如图1所示。

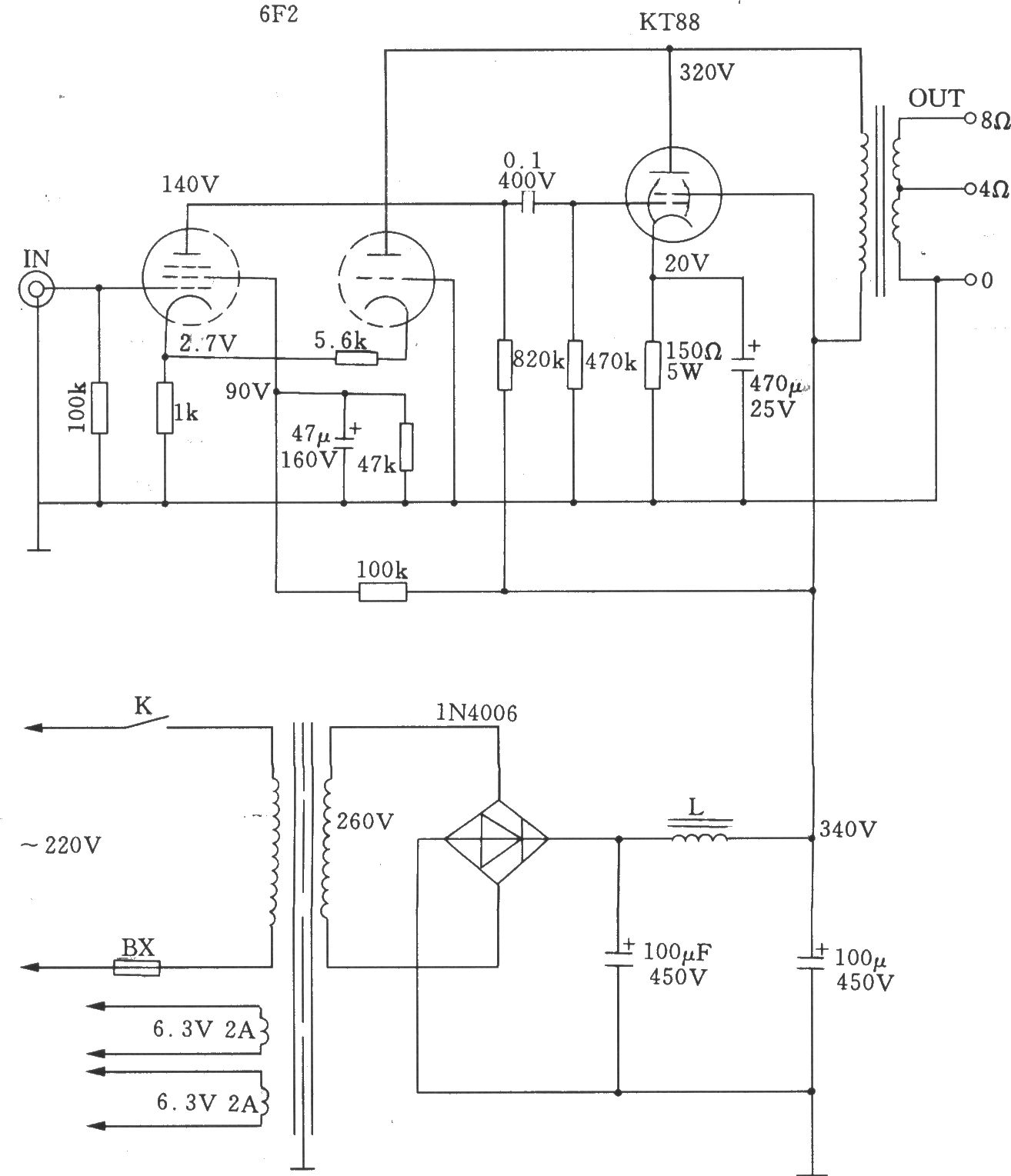

超三极电子管接法的单端A类功放电路如图1所示。当输入音频信号为1V时输出功率6W；输入增加到1.6V时输出功率可达15W，输入输出特性曲线斜率均匀、线性良好。超三极管接法输出功率12W时，100Hz～10kHz范围内的失真约为2%。KT88超三极管接法的频率响应特性在20Hz～20kHz内增益变化小于1dB；作普通标准接法时频响在20Hz～10kHz内增益变化大于2dB。

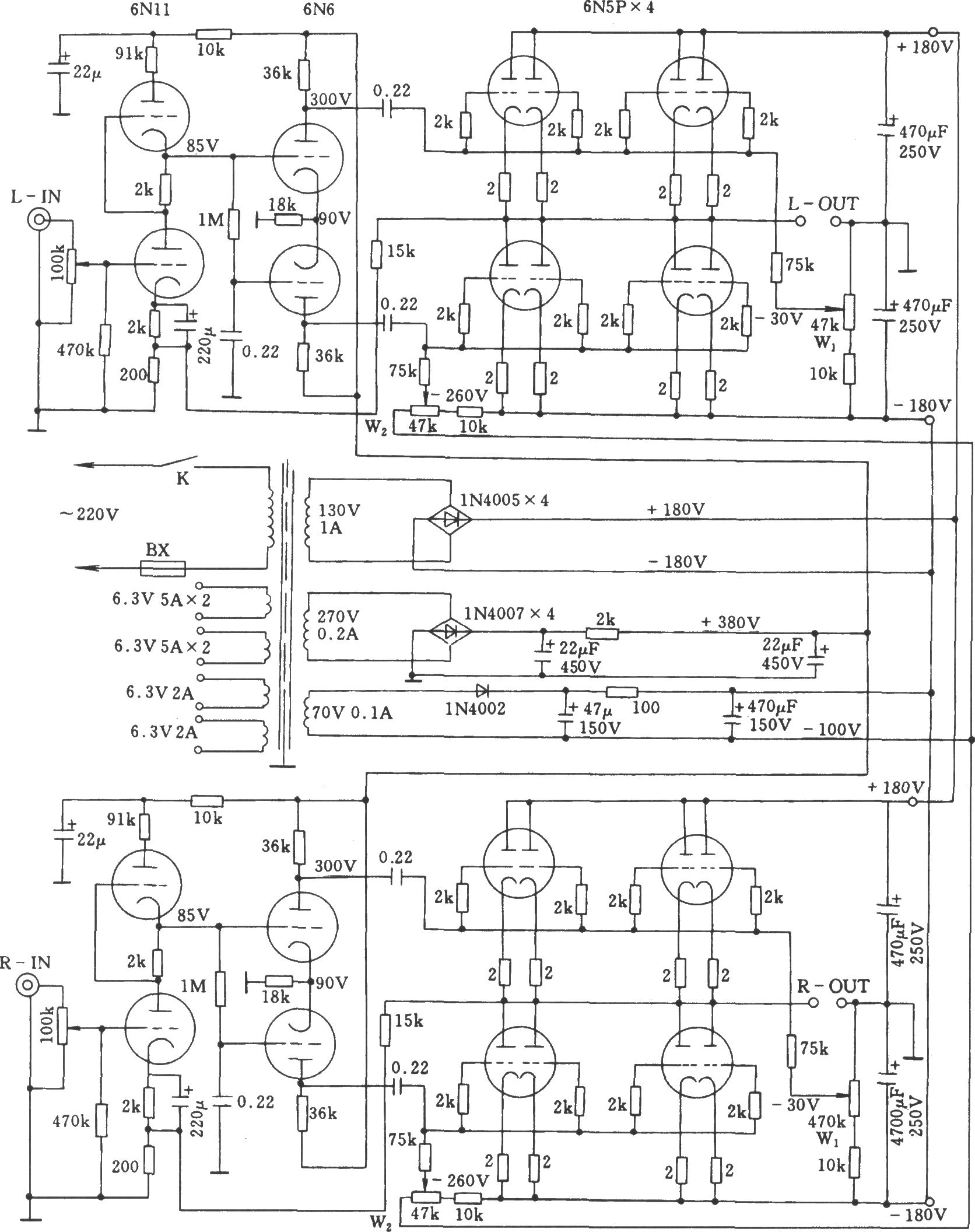

采用6N5P电子管的立体声OTL功率放大器电路如图1所示。整机输入灵敏度0.6V，输入阻抗大于100kΩ，每声道额定输出功率20W+20W，失真系数优于1%，信噪比85dB，频率响应10Hz～40kHz（±1dB）。
