LM4901的高增益音频放大电路如图1所示。增大电阻R3即可提高放大器增益；在R3两端并联电容C4，对高频提供低阻通路滤波防止高频自激。J1为跳线：断开时1脚接VDD、接通时1脚接地。J2也为跳线：断开时3脚接地、接通时3脚接VDD。3脚用于选择关断电平、1脚用于控制关断。

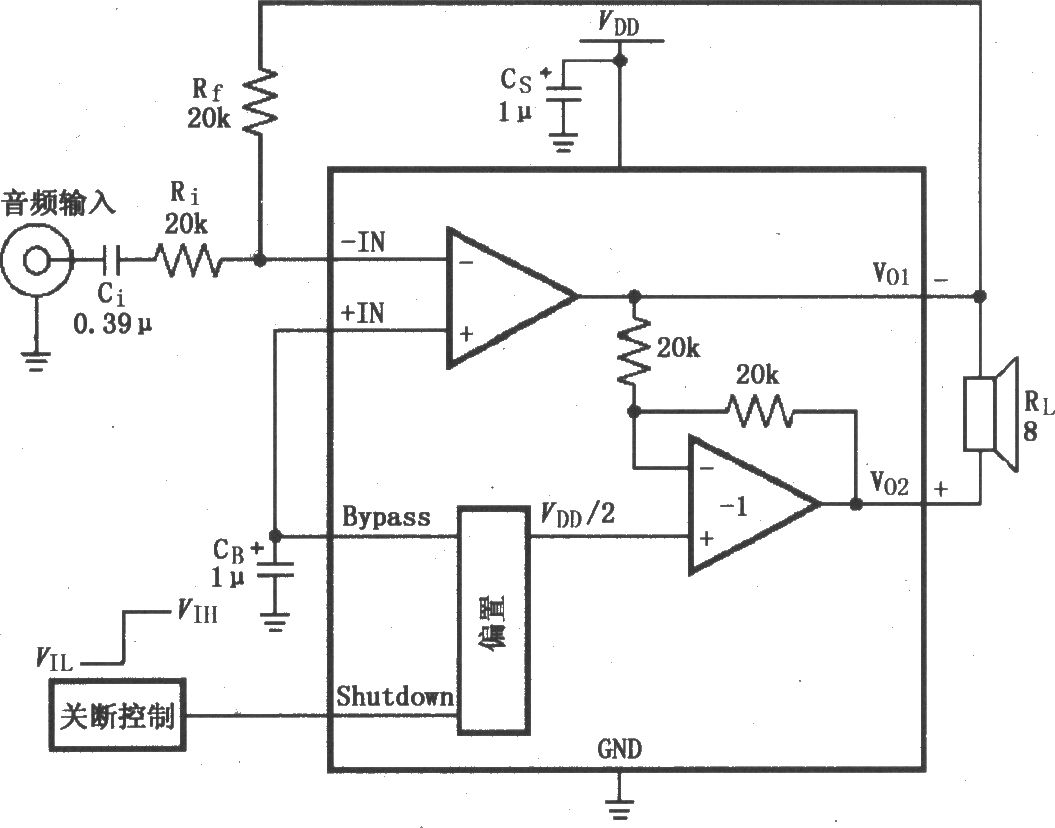

LM4904的音频功率放大电路（微型SMD封装）如图1所示。音频信号输入后经Ci、Ri耦合加到放大器反相输入端，同相输入端经CB交流接地，功率放大后从Vo1和Vo2以电桥输出形式加到扬声器。当3脚为逻辑高电平时放大器微功率关断、为逻辑低电平时全功率工作。

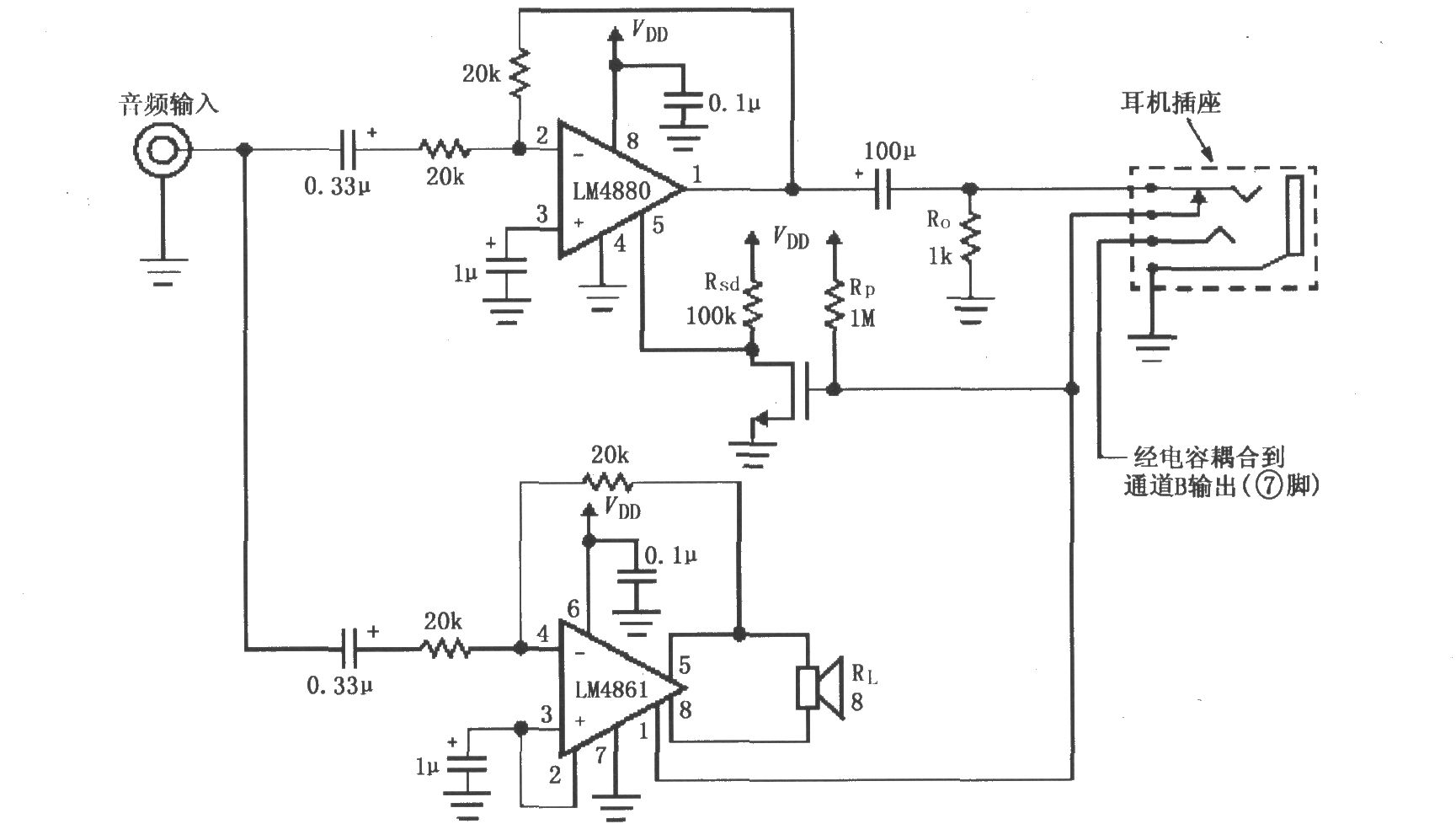

LM4880的自动关断电路如图1所示，利用耳机插头是否插入耳机插座及耳机插座内短路簧片的位置来控制LM4880和LM4861工作与否。LM4861是1.1W具有可关断模式的功放，其1脚接高电平时放大禁止（关断）、接低电平时允许工作。耳机插头未插入（无负载）时，插座内短路簧片与上接点短接，VDD经RP、Ro分压后的电压为低电平，不足以使场效应管导通、FET截止，故加到LM4880的5脚电压为高电平（VDD）、LM4880禁止工作、耳机无音频信号；此时LM4861的1脚接低电平允许工作，其5脚与8脚…

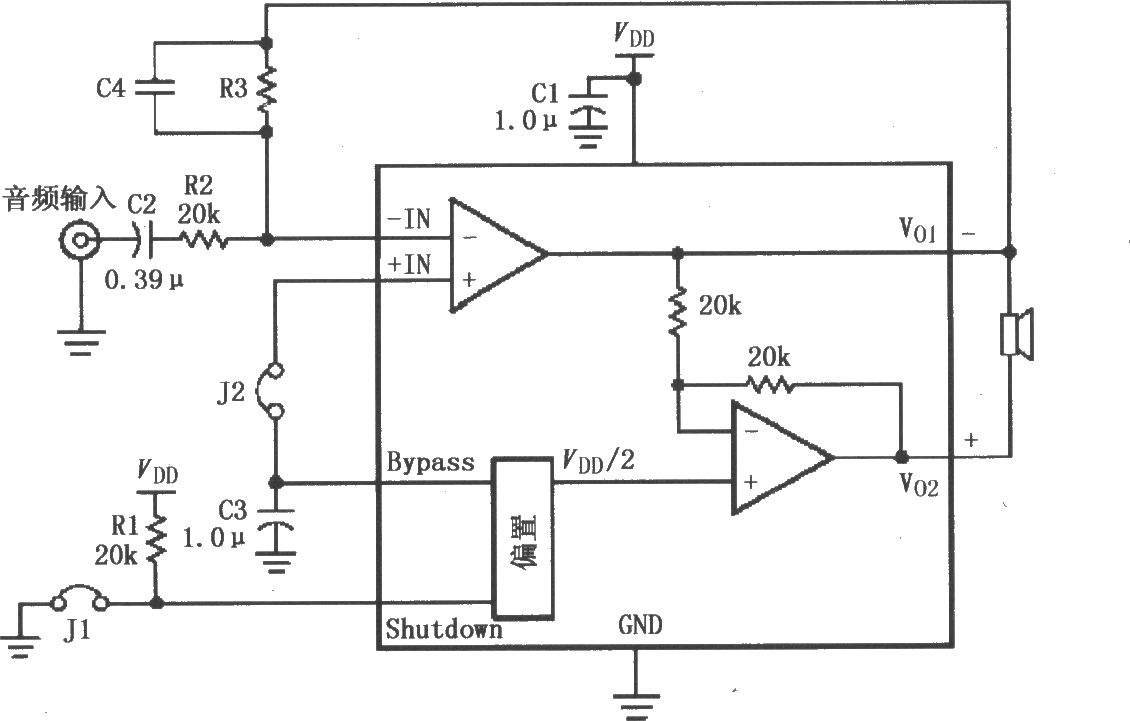

LM4819的高增益音频放大电路如图1所示。只要增大R3即可提高放大器增益；在R3两端并联电容C4，用于对高频提供低阻通路滤波、防止高频自激。J1为跳线：J1接通时1脚接地、全功率放大工作；J1断开时1脚为VDD、微功耗关断、放大器不工作。J2也可控制放大器工作与否：J2断开时+IN端无偏流放大器不工作，接通则工作。

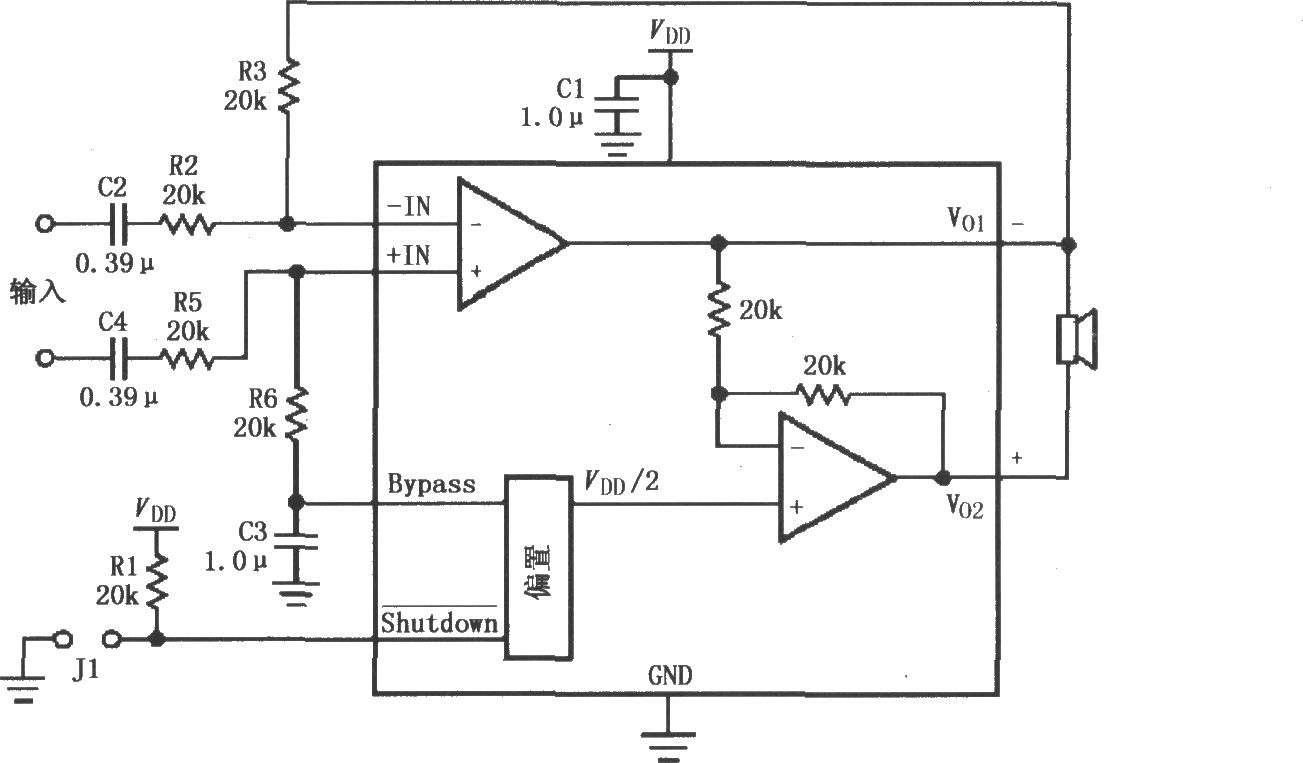

LM4903/LM4905差分输入音频放大电路如图1所示，音频信号以差分的形式输入到+IN端和-IN端。
LM4901音频功率放大器主要设计用于移动电话和其他便携式通信设备，采用5V电源工作，能够输出1W连续平均功率带动8Ω BTL负载，或输出1.6W连续平均功率带动4Ω BTL负载，总谐波失真及噪声（THD+N）低于1%。LM4901不需要输出耦合电容和自举电容，适合以最小功耗为第一需要的移动电话和低功率便携式设备。LM4901有低功耗关断模式，可选择逻辑高电平或逻辑低电平有效，按此逻辑电平驱动Shutdown脚即可关断。LM4901含改进型“喀-扑”声消除电路，从根本上消除了转换开关通断瞬间产生…

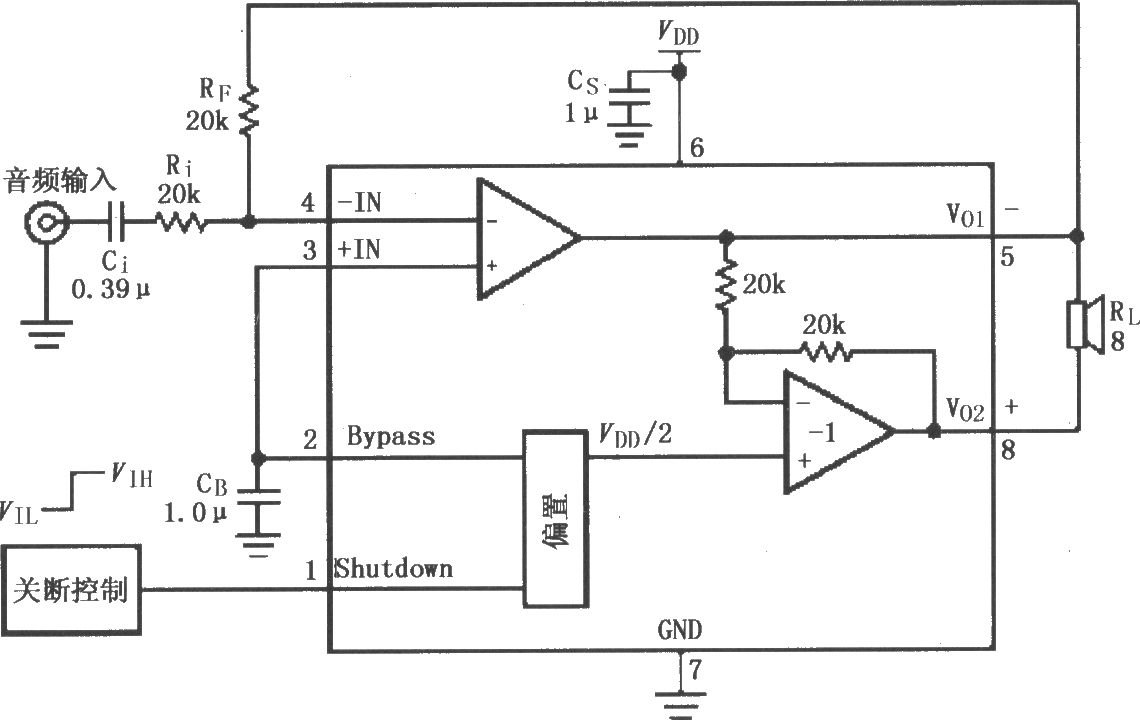

LM4819音频功率放大电路如图1所示。音频信号经Ci、Ri耦合加到放大器反相输入端（4脚），同相输入端（3脚）交流接地，放大后的信号从5、8脚输出，5、8脚之间接负载（如扬声器），构成反相功率放大电路。为避免出现关断电流，Shutdown脚（1脚）应接VDD（关断状态）或接地（全功率工作状态），1脚不能悬空。

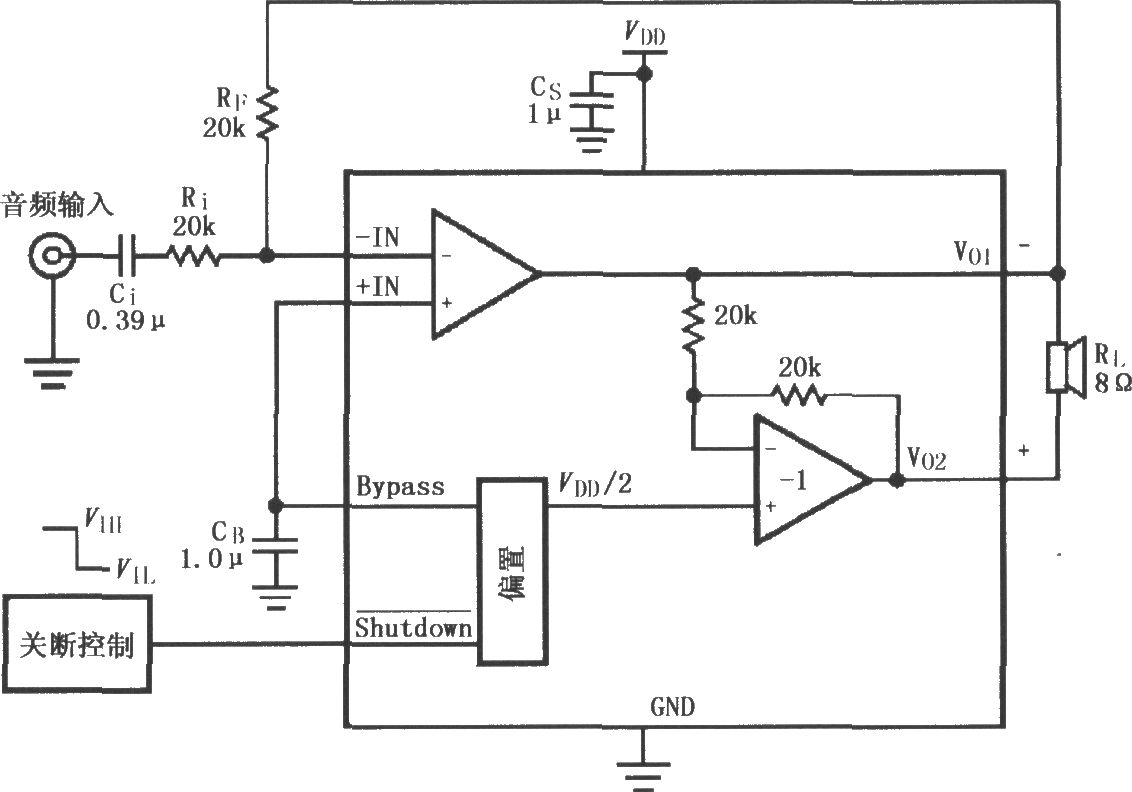

LM4903/LM4905音频功率放大器的典型应用电路（MSOP封装）如图1所示。音频信号经Ci、Ri耦合加到放大器反相输入端（4脚），同相输入端（3脚）经CB交流接地，功率放大后从Vo1（5脚）和Vo2（8脚）以电桥形式加到扬声器。1脚逻辑低电平时放大器微功率关断、逻辑高电平时全功率工作。

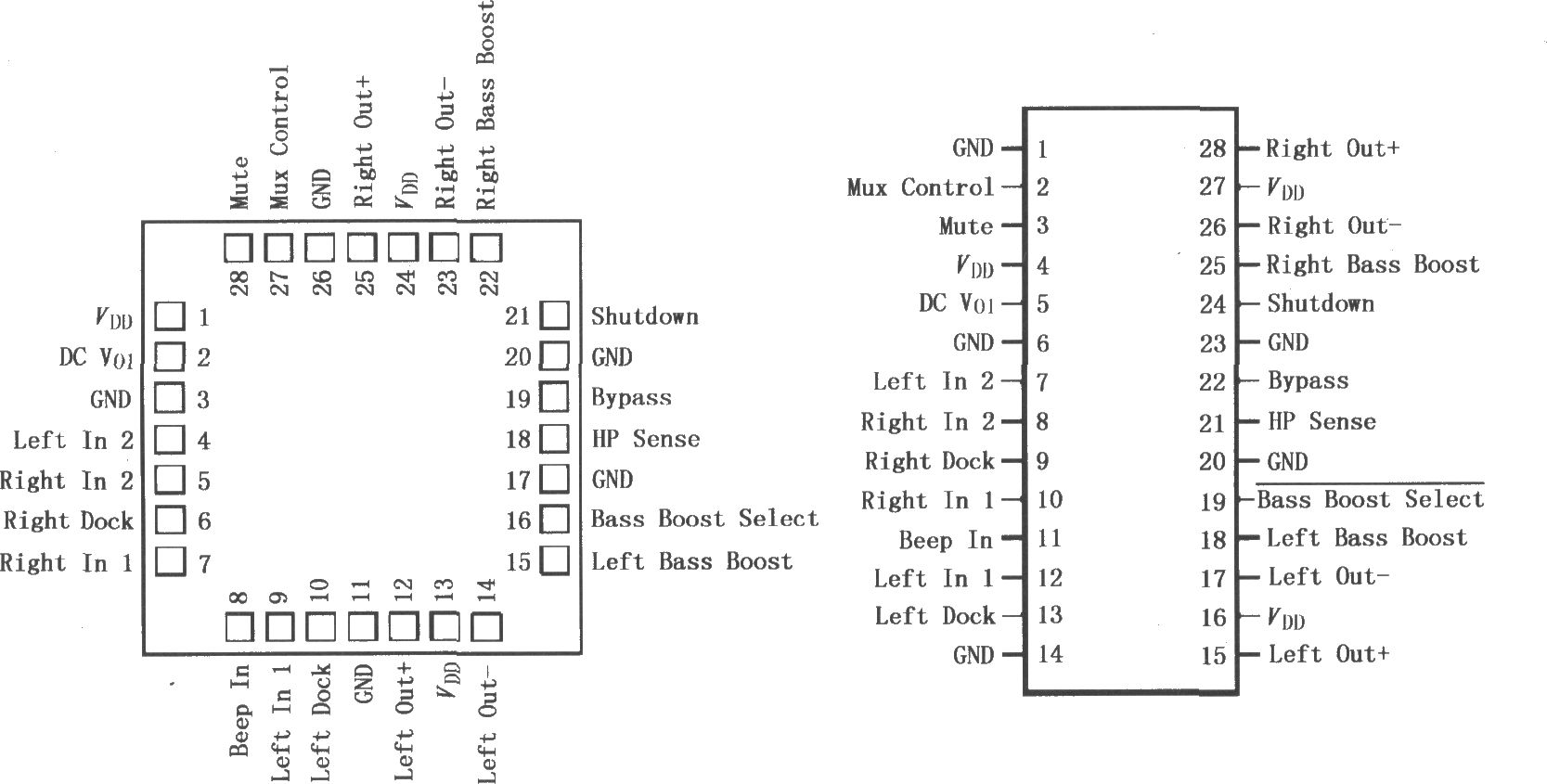

LM4836是单片立体声电桥音频功率放大器，提供直流音量控制，能够输出2W功率带动4Ω负载（THD+N低于1.0%），或输出2.2W功率带动3Ω负载（THD+N低于1.0%）。LM4836综合了直流音量控制、立体声电桥音频功率放大器、可选择增益或低音提升和静噪输入等功能，适用于多媒体监视器、便携式收音机、台式与便携式计算机，引脚排列如图1所示。

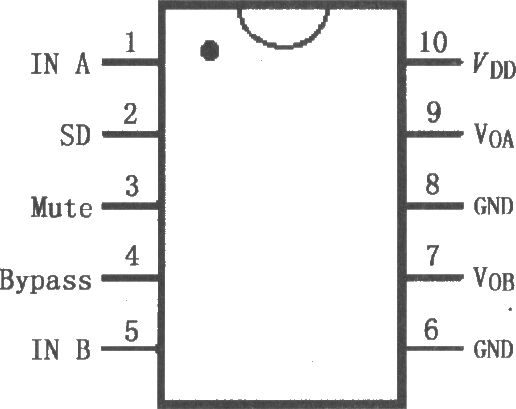

LM4912是立体声音频功率放大器，采用3V电源供电，每个通道能输出40mW连续平均功率带动16Ω负载，或每个通道输出25mW连续平均功率带动32Ω负载。LM4912有低功耗关断模式和功率静噪模式，快速导通时输出端释放的变化电压低于1mV，并含内部热关断保护机构，采用MSOP封装，引脚排列如图1所示。
