电话占线指示器电路的工作原理

2026-08-31 3,574 0

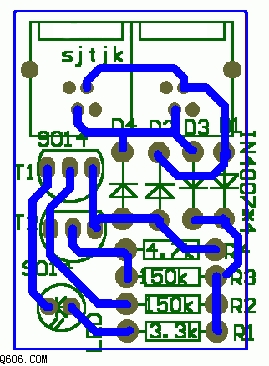

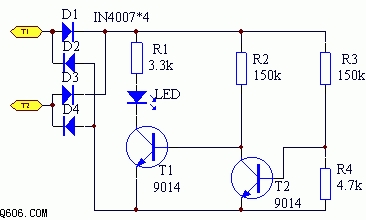

本电路为电话占线指示灯。当内网电话均未摘机时,T1、T2端处于60V高电压,经R3、R4分压后R4两端约1.8V,故T2导通、T1截止,LED因T1截止而无电不亮;当有电话摘机时,T1、T2端60V电压下降,R4两端电压接近0V,T2截止、T1导通,LED获得供电而发光。由此以LED亮灭直观指示线路占线状态。
