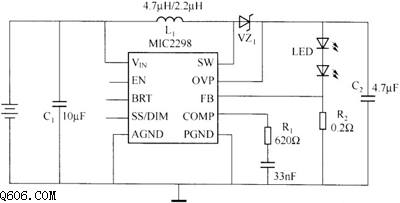

图示为采用MIC2298构成的LED驱动电路。该器件为7W高效升压DC/DC变换器，采用小型3mm×3mm MLF封装，主要面向移动电话、个人数字助理（PDA）及数码相机的闪光灯与手电筒照明应用。

MIC2298可提供3.5A转换电流，白光LED亮度可通过向亮度设定引脚施加电压或PWM信号进行动态控制。其在1MHz固定转换频率下工作时效率达86%以上，高效率延长了电池使用寿命，配合其超小体积，成为驱动高端移动设备高亮白光LED的理想方案。

该方案仅需小型2.2μH电感器与小型陶瓷电容器，即可实现最小体积与最低成本，输入电压范围为2.5～10V。
