单比特输入状态指示电路的设计与原理

2026-08-31 3,573 0

本电路对单比特数据输入进行实时监测,并根据输入状态在七段数码管上相应显示字符“H”或“L”,适用于逻辑电平的直观观测。

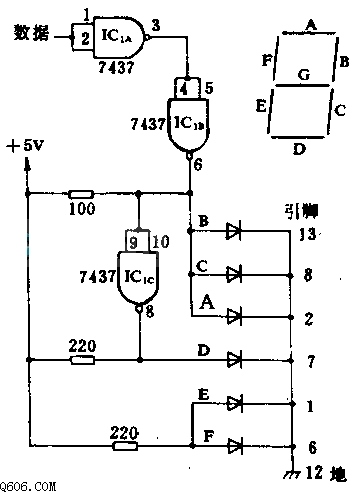

电路核心由两片7437反相器与一片DL-704共阴极数码管构成。数码管中各二极管符号代表其一个显示段,其中段A在显示“H”或“L”时无须使用。供电方面,7437反相器的14脚接+5V电源,7脚接地。

该电路以最低限度的器件实现了逻辑状态的可视化显示,结构简单、便于在教学与调试场合使用。
