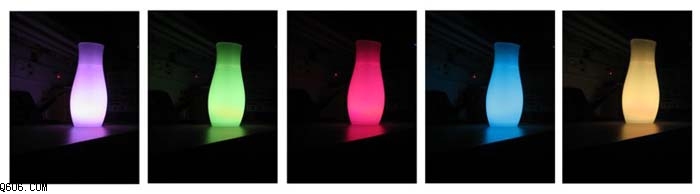

今天我们设计的是一款 LED 变色灯，它可以为你的房间增添不少情趣。这种高功率 LED 红外线感应灯是基于 PIC16F628 单片机产生 PWM 脉冲，不同的脉冲宽度可以用三基色组合生产数以百万计的颜色，因此只有 1 个 RGB（红绿蓝）LED 就能产生出褪色彩虹的颜色。

下面是这个制作的原理图，只要按图正确安装晶体管和正确安装电源极性就可以了。

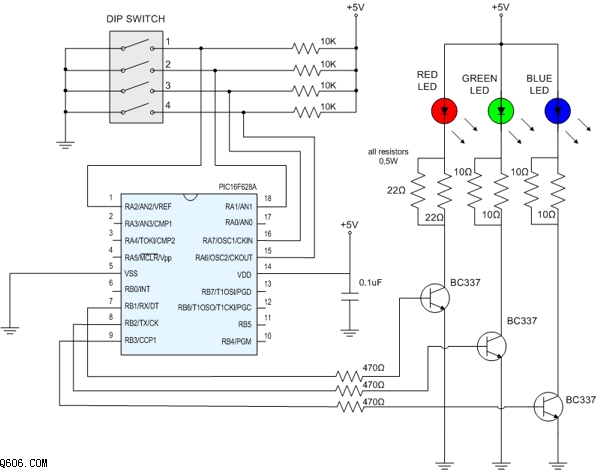

情趣变色灯电路原理图

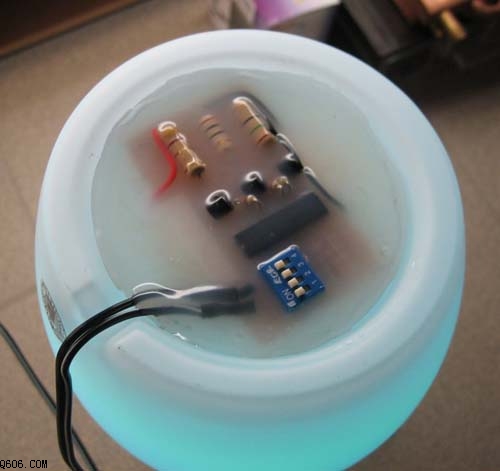

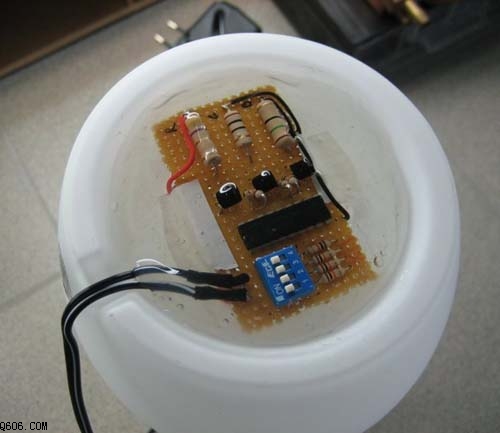

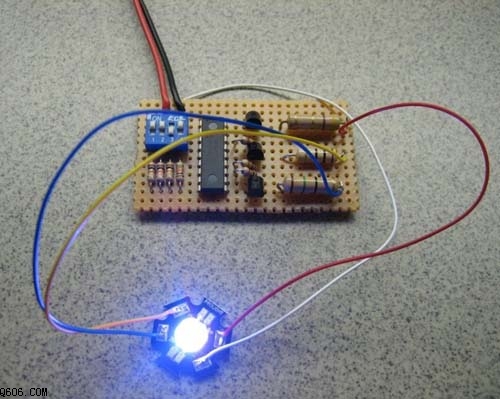

焊接好的情趣变色灯电路板
