四路混声器电路

2026-08-31 3,577 0

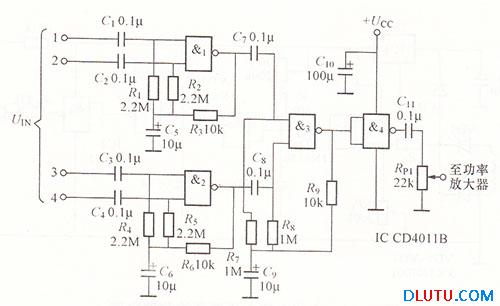

四路混声器电路如图所示。与非门 1、2、3 均组成直流负反馈线性放大器,例如将与非门 1 的两个输入端分离,并经 R1、R2 同时将它们偏置在 1/2Ucc 上,使与非门的输入输出端处于转折特性曲线的线性段区域。由于 R1、R2 的隔离,使得 C1、C2 耦合的输入信号互不影响。C5 可消除输出端交流信号的反馈,使直流工作点平稳。与非门 1、2 两路混合后的信号再经与非门 3 的混合,便可获得四路混合信号,同时其放大增益补偿了混合时的信号衰减。与非门 4 为输出缓冲级,最后由与非门 4 输出混合信号,经 C3 耦合和 RP1 分压送往功率放大器。
