多状态指示电路

2026-08-31 3,570 0

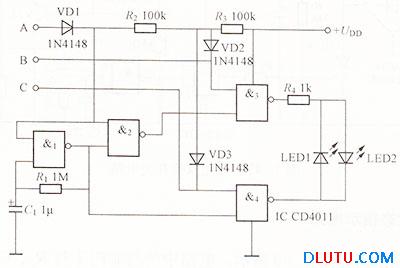

多状态指示电路如图所示。电路中的与非门 1 与 R1、C1 组成振荡电路,A、B、C 端为电平输入端。根据电路的逻辑关系不难看出:当 A、B 端均为低电平时 LED1 和 LED2 均不亮;当 A 端为低电平、B 端为高电平时 LED1 不亮、LED2 发光;当 A、B 两端均为高电平时 LED1 和 LED2 交替闪烁发光,闪烁的频率由 R1、C1 的时间常数确定。以上运作是以 C 端为低电平实现的。若将 C 端接入高电平,当 A 端为高电平、B 端为低电平时 LED1 闪烁、LED2 不亮;当 A 端为低电平、B 端为高电平时 LED1 不亮、LED2 闪烁;若 A、B 两端均为高电平,则 LED1 和 LED2 将交替闪烁。就这样,电路可对 A、B、C 三端的多种状态作出指示。
