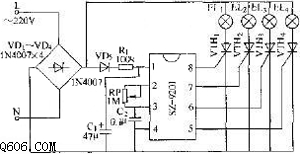

图示是用 SZ-9201 组成的交流彩灯控制电路图。220 V 交流电源经二极管 VD1～VD4 作桥式整流，再经 VD5 隔离、R1 降压后由 C1 滤波。由于 SZ-9201 内部已设置了电源保护电路及稳压器，所以无需其他稳压电路。由 SZ-9201 的 5～8 脚输出的方波脉冲使单向晶闸管 VTH1～VTH4 轮流导通，从而带动大功率彩灯群闪烁发光。

调节 RP 可使灯泡 EL1～EL4 呈现"跳跃"、"流水"及"全亮"三种状态。该电路适用于舞厅、橱窗装饰、广告牌等。
