采用电容的软启动电路

2026-08-31 3,569 0

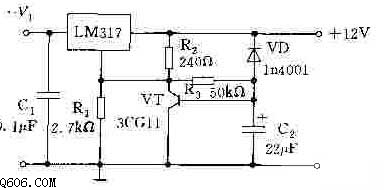

下图是采用 LM317 构成的软启动电路。在通电瞬间 C2 上的电压不能突变,VT 被 R2、R3 偏置而饱和导通,这样就使 R1 短路,相当于 LM317 的调整端接地,电源输出为 1.25 V。随着 C2 充电时间加长,输出电压逐渐上升,按图中元件参数达到额定输出电压的时间为 3 s。VD 的作用是关断电源后使 C2 上电荷很快释放,保证下次开机的正常软启动。
