CD4060制作的时间控制器电路

2026-08-31 3,578 0

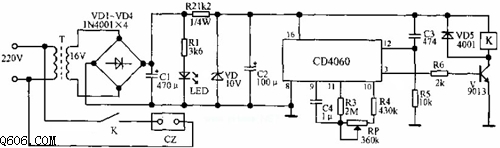

用 CD4060 制作时间控制器如下图所示。电路接通瞬间,由 R5、C3 构成的微分电路保证延时时间从零开始。在振荡信号作用下,CD4060 内计数器开始工作,3 脚为第 14 级计数器的输出端,要使 3 脚由低电平转换为高电平,所需时间为 t=2¹³×2.2KC(秒),在此期间 3 脚输出的低电压使三极管 V 截止。当延时时间到来时,3 脚由低电平跳变为高电平,经 R6 限流使 V 饱和导通,继电器 K 吸合、负载得电。本电路延时时间在 2.1~4 小时内任意调节。
