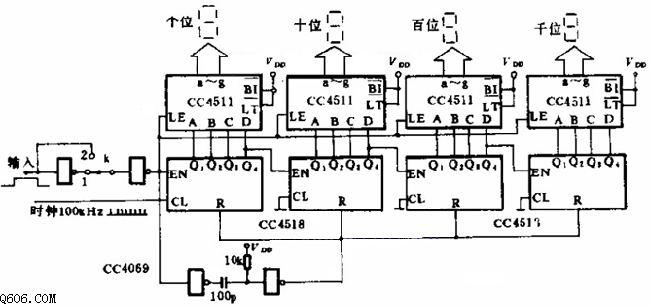

本测量电路分辨率为 10 μs，最大测量宽度为 99.99 ms。

CC4518 为加法计数器，被测脉冲加到它的 EN 端，在 CL 端加上的 100 kHz 基准信号，仅在 EN="1" 态才起作用。CC4511 起译码功能。

当 EN 端从 0→1 时，CC4511 的 LE 端首先锁定刚才的计数值以获得稳定读数，然后经反相器和 RC 微分后给计数器复位。复位结束（约 1 μs）后开始计数，计数何时结束取决于 EN 端高电平的宽度，宽度越大计数值越大。

开关 K 用于选择测正的脉宽还是负的脉宽，拨到"1"时测正脉冲、拨到"0"时测负脉冲。
