灯控器的完整电路

2026-08-31 3,577 0

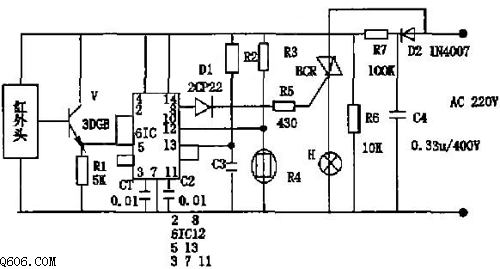

灯控器电路 R2、C3 根据定时确定,R3 由调试确定。

图示为灯控器的完整电路。220 V 交流电压经 D2 半波整流、C4 滤波、R6、R7 分压后给开关电路供电。R3、R4 组成光控电路:白天 R4(光敏电阻)呈低阻、IC 控制端为低电平、其输出端始终为低电平、双向晶闸管 BCR 截止;晚上 R4 呈高阻、IC 控制端为高电平,当红外接收头检测到人体辐射出的红外线时 IC 输出高电平、双向晶闸管 BCR 导通、灯 H 被点亮,定时到后 IC 输出低电平、BCR 截止。当人一直在红外接收头检测范围内活动时灯可连续点亮,这点优于声控器;另外它无误动作,不像声控只要有响声就点亮,而此时可能并不需要点亮。
