输出回路的滤波电路

2026-08-31 3,597 0

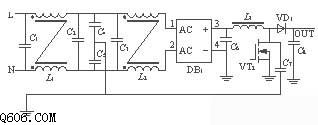

在 0.15~1 MHz 的频率范围内,骚扰主要以共模的形式存在;在 1~10 MHz 的频率范围内,骚扰的形式是差模和共模共存;在 10 MHz 以上,骚扰的形式主要以共模为主。差模骚扰的产生主要是由于开关管工作在开关状态:当开关管开通时流过电源线的电流线性上升,开关管关断时电流突变为零,因此流过电源线的电流为高频的三角脉动电流、含有丰富的高频谐波分量,随着频率的升高该谐波分量的幅度越来越小,因此差模骚扰随频率的升高而降低。输出回路的滤波电路如图所示,电容 C5 与电感 L3 组成低通滤波器,差模传导骚扰主要存在于低频段。
