高Q值带通滤波器电路

2026-08-31 3,590 0

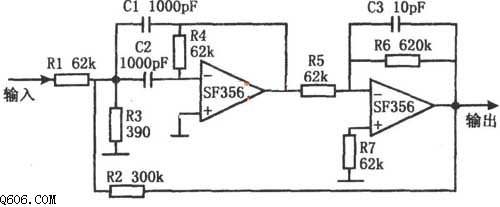

图示为高 Q 带通滤波电路。该电路采用两块高输入阻抗运算放大器 SF356,其中第一级作为普通的单级滤波器、Q 值较低、R3 取值较小、信号衰减较大、放大倍数小;但是第二级反相比例放大器具有 10 倍的放大倍数,而且通过 R2 到第一级输入端引入一定量的正反馈,这样就提高了整个电路的 Q 值,因此该滤波器具有较好的选频特性。
