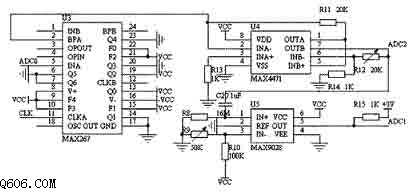

如下图所示，电路由滤波和放大两部分组成。其中 MAX267 是 MAXIM 公司出产的集成滤波器，可以构成低通、带通、高通等多种方式、使用灵活，性能远远优于采用集成运放组成的滤波电路。
MAX4471 是 MAXIM 公司的一款低功耗放大器，MAX9028 是 MAXIM 公司的一个低功耗比较器。滤波电路采用 MAX267 构成带通滤波器（允许 0.8～38 Hz 的信号通过），滤掉信号中的直流成分以及电源和皮肤与袖带摩擦的高频噪声和工频干扰，然后经过 MAX4471 进一步放大，得到与单片机匹配的电压信号进入 ADC2，监视血压的交流分量；同时该信号通过低功耗比较器 MAX9028 转换成脉冲信号，触发 ADC1 工作。
