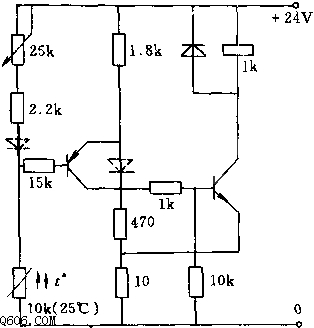

该电路温度测量桥中接热敏电阻，桥对角线上接由互补晶体管构成的两级放大器，输出接继电器线圈。在桥右分支上的 10 Ω 电阻内流过输出晶体管的射极电流，形成正反馈，以获得所需的开关特性和滞环。适当选择正反馈电阻值（0～100 Ω）可得到 0～3% 宽的滞环。

在较低温度时继电器内无电流，利用电位器可使继电器在 35～95 ℃ 范围内某一温度下吸合。如果要调节的对象是加热炉，则需将热敏电阻接在继电器的常闭触点上。
