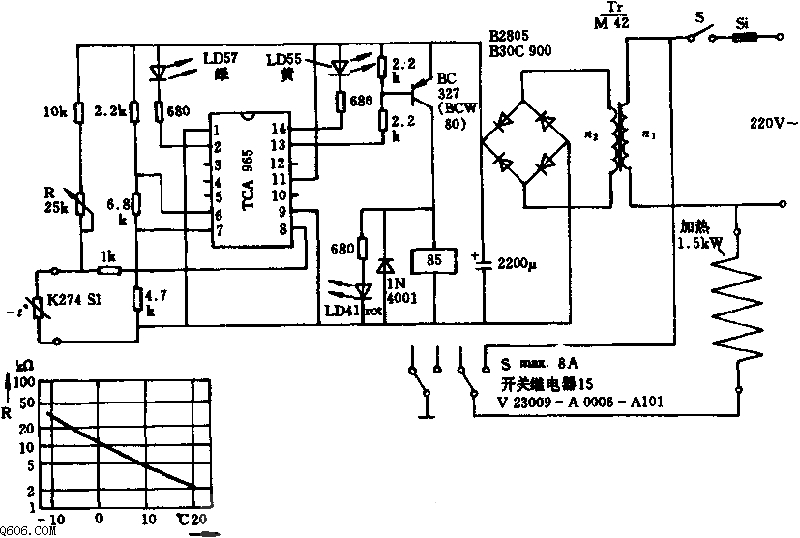

该电路适于调节室内温度或容器温度。利用带金属外壳的热敏电阻 K274S1 作传感器，它可用于空气或液体中，放大电路由窗口鉴别器 TCA965 和后接的 PNP 晶体管承担。通过适当设计输入分压器，可以观察到传感器切断点，切断时黄色发光二极管亮，此时继电器释放。

在温度太低时继电器吸合（红色发光二极管亮），利用继电器可加热 2×1.5 kW 的设备，给定温度由电位器 R 调整。

主要技术数据：工作电压 220 V 交流；直流电源电压 12 V；继电器最大电流 200 mA；继电器吸合时温度 -10～+25 ℃；滞环宽度最大 15 mV（相当于 1 ℃）；继电器接通设备功率 2×1.5 kW。
