555检测行输出变压器电路

2026-08-31 3,581 0

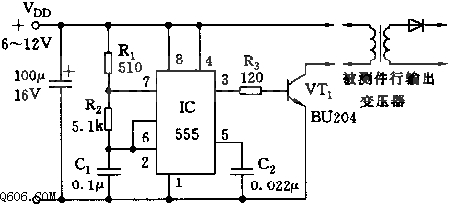

图示为 555 检测行输出变压器电路。555 和 R1、R2、C1 组成无稳态多谐振荡器,f=1.44/(R1+2R2)C1,振荡频率约 2 kHz,其输出经功放接至行输出变压器,经升压、高压硅堆整流,可得到数千伏的直流高压。若变压器或硅堆质量不好,高压达不到指定电压,或变压器次级升压不够,则可据此判断故障。
