555可控硅快速测试器电路

2026-08-31 3,579 0

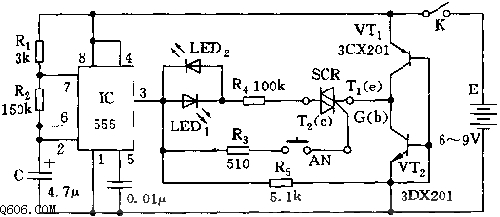

图示测试器由一个脉冲信号源和闭合导通环路及 LED 器件等组成。555 和 R1、R2、C 组成一个无稳态多谐振荡器,振荡周期 T=0.693(R1+2R2)C。

图示参数振荡频率约 1 Hz。由于 R1=3 kΩ、阻值小,故 t充=0.693(R1+R2)C 与 t放=0.693R2C 十分接近,即占空比接近 1:1。测试时插上可控硅,LED1、LED2 应无光,否则说明 T1、T2 两极已短接。当按下 AN、555 输出呈高电平时,LED1、R4、SCR、VT2 呈闭合回路、LED1 发光;负半周(3 脚呈低电平)时 VT1 导通、LED2 发光,说明该可控硅是好的。
