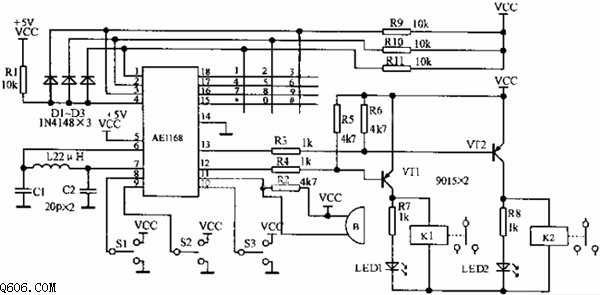

图示为 AE1169 的增强型密码锁电路。AE1168 的增强型密码锁在按键按下时，通过键盘扫描确定出相应的按键，并根据 S1、S2、S3 的状态，经内部逻辑分析处理后，对报警继电器 K1、功能继电器 K2 进行相应控制。电路使用 12 位准键盘，其中 * 键表示确认，# 键为清除键，如不慎输错密码，只要未按 * 键确认，就可按此键清除所输误码。通过切换 S1、S2、S3 可方便地实现多人集体操作、多人单独操作以及单人操作的功能。
